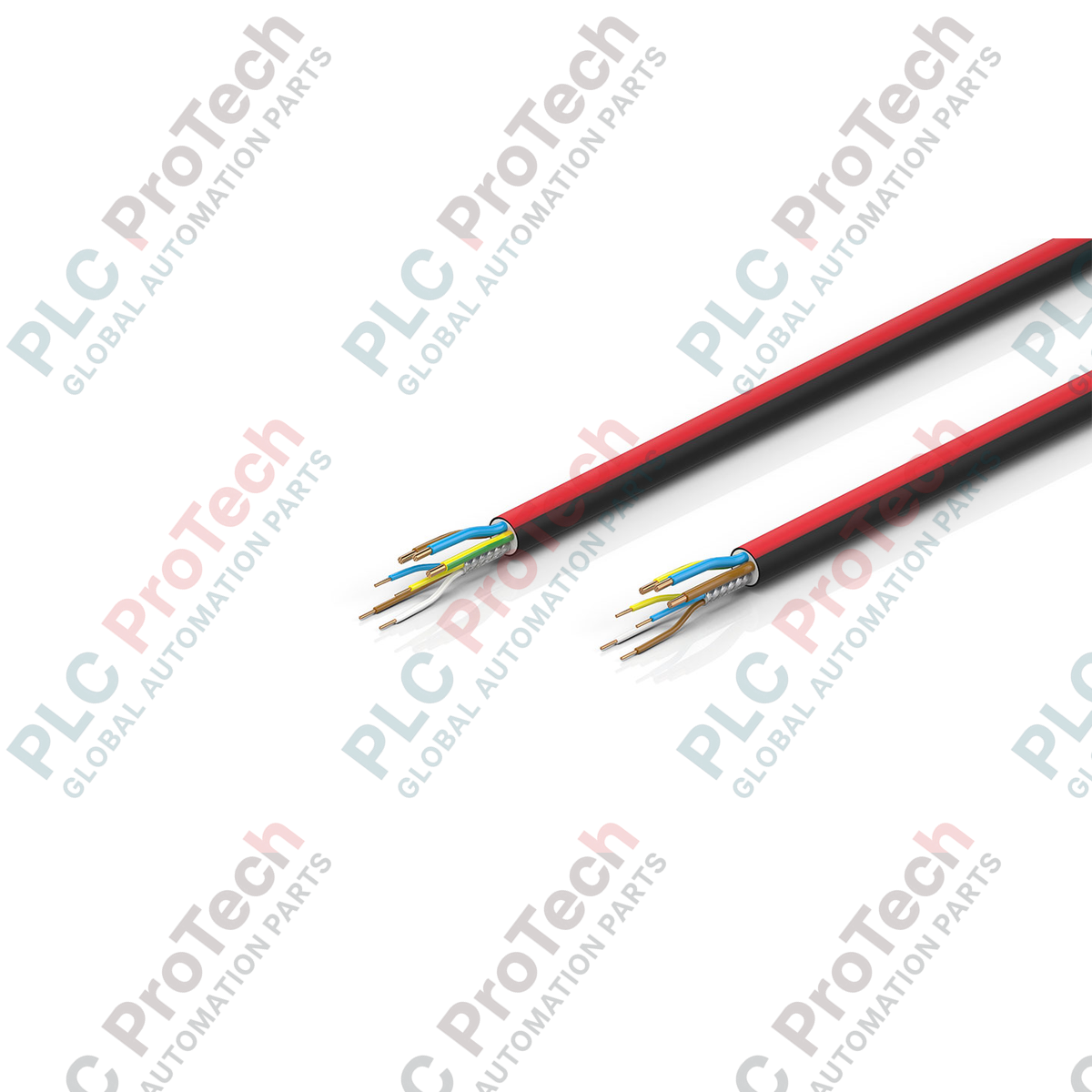

کابل زنجیر کابل EtherCAT P مدل Beckhoff ZB7210-0100

SKU ZB7210-0100

موجود در انبار
  • 12-month warranty
  • Free returns within 30 days
  • تولیدکننده: BECKHOFF

  • شماره محصول: ZB7210-0100

  • کشور سازنده:آلمان

  • نوع محصول: کابل‌های EtherCAT P

  • پرداخت: حواله بانکی (T/T)، وسترن یونیون

  • وزن: 500g

  • ابعاد: ۱ x ۴ x ۰.۳۴ میلی‌متر

  • بندر حمل و نقل: شیامن

  • گارانتی: ۱۲ ماه

توضیحات

کابل خام Beckhoff ZB7210-0100 که برای محیط‌های صنعتی پویای دشوار طراحی شده، ارتباط پرسرعت EtherCAT P و توزیع برق کمکی مقاوم را در یک روکش مقاوم در برابر سایش ادغام می‌کند. این کابل ساختاری بسیار انعطاف‌پذیر دارد که به‌طور ویژه برای حرکت پیوسته در زنجیر کابل‌ها و اجزای متحرک ماشین‌آلات طراحی شده است. با ترکیب چهار هسته ارتباطی اترنت و سه هادی برق با ظرفیت بالا، نیاز به خطوط جداگانه سیگنال و برق را برطرف می‌کند و فضای نصب، هزینه‌های نیروی کار و وزن زنجیر کابل را در معماری‌های کنترل غیرمتمرکز کاهش می‌دهد.

ویژگی‌ها

  • بهینه‌شده برای حرکت: به‌طور ویژه برای عبور از زنجیر کابل طراحی شده و در برابر پیچش و خمش، دوام بالایی دارد.
  • روکش مقاوم PUR: روکش بیرونی پلی‌اورتان (PUR) مقاومت فوق‌العاده‌ای در برابر روغن‌های معدنی، خنک‌کننده‌های مصنوعی و سایش مکانیکی دارد.
  • شناسایی با وضوح بالا: روکش مشکی تیره (مشابه RAL 9005) با نوار قرمز متمایز (مشابه RAL 3020) برای شناسایی فوری به‌عنوان خط EtherCAT P.
  • طراحی هسته با عملکرد دوگانه: یک هسته اترنت ستاره‌ای چهارتایی را با سه هادی برق با سطح مقطع بزرگ ترکیب می‌کند تا برق استاندارد 24V DC برای منطق و تجهیزات جانبی را تأمین کند.

کاربردها

  • ایستگاه‌های ورودی/خروجی غیرمتمرکز با استفاده از ماژول‌های جعبه‌ای سری EP برای EtherCAT P از Beckhoff.
  • بازوهای رباتیک چندمحوره، دروازه‌ای و ماشین‌آلات خودکار برداشتن و قراردادن.
  • جابجایی مواد در کاربردهای صنعتی پویا، خطوط بسته‌بندی با انعطاف‌پذیری پیوسته و سامانه‌های ردیابی نوار نقاله.

مشخصات فنی

پارامتر مقدار مشخصه
سازنده Beckhoff Automation
شماره مدل/مقاله ZB7210-0100
نوع کابل EtherCAT P (ترکیب ارتباط و برق)
شیلد کلی بدون شیلد کلی
سطح مقطع اترنت 1 x 4 x 0.34 mm2 (AWG 22)
سطح مقطع برق 3 x 2.5 mm2 (تقریباً AWG 14)
جنس روکش PUR (پلی‌اورتان)
قطر بیرونی کابل 11.1 mm (+/- 0.2 mm)
رنگ روکش مشکی (RAL 9005) با نوار قرمز (RAL 3020)
کاربرد مکانیکی مناسب زنجیر کابل / انعطاف‌پذیری پیوسته
وزن ارسالی (محاسبه‌شده) 2.0 kg

اتصالات و رابط‌ها

گروه هادی ویژگی‌های سیم عملکرد اصلی
هسته اترنت (ستاره‌ای چهارتایی) 4 x 0.34 mm2 (AWG 22) انتقال سیگنال EtherCAT P (Tx+/Rx+/Tx-/Rx-) با منبع تغذیه یکپارچه 24V روی خطوط سیگنال (Us/Up)
هسته برق 3 x 2.5 mm2 (AWG 14) خطوط برق کمکی برای بارهای جانبی، عملگرها و شاخه‌های سخت‌افزاری با جریان بالا

بینش‌های تجربی مهندسی

مدل‌های جایگزین و سازگاری

مدل ZB7210-0100 به‌صورت کابل فله‌ای عرضه می‌شود. این کابل با کانکتورهای استاندارد Beckhoff B23 قابل‌نصب در محل کاملاً سازگار است. هنگام انتخاب کانکتور، مطمئن شوید کانکتورهای دارای رده‌بندی EtherCAT P از سری B23 تهیه می‌کنید تا فاصله‌گذاری و هم‌ترازی پایه‌ها برای خطوط برق AWG 14 و خطوط ارتباطی AWG 22 درست باشد. از کانکتورهای استاندارد EtherCAT (غیر P) استفاده نکنید؛ زیرا EtherCAT استاندارد از خطوط برق یکپارچه روی هسته‌های ارتباطی پشتیبانی نمی‌کند.

اشتباهات رایج در کاربرد و نکات مهندسی

اگرچه روکش بیرونی PUR بسیار مقاوم است، از فراتر رفتن از حداکثر محدودیت‌های فیزیکی خمش در زنجیر کابل خودداری کنید. برای حذف تنش پیچشی، هنگام قرار دادن اولیه کابل در حامل مطمئن شوید که بدون پیچ‌خوردگی و صاف خوابانده شده است. کابل‌کشی این کابل در کنار درایوهای موتور AC ولتاژبالای بدون شیلد در همان سینی باید با احتیاط انجام شود؛ هرچند سیگنال EtherCAT بسیار مقاوم است، فاصله‌گذاری فیزیکی از کابل‌های موتور پرنویز از القای نویز به هادی‌های برق بدون شیلد داخل این مسیر کابل جلوگیری می‌کند.

نکات راه‌اندازی و سیم‌کشی

برای لخت‌کردن روکش بیرونی و سربندی کابل به کانکتور قابل‌نصب در محل، از ابزارهای تخصصی لخت‌کردن روکش بیرونی که برای قطرهای بیرونی ۱۱٫۱ میلی‌متر تنظیم شده‌اند استفاده کنید تا عایق نازک هسته‌های ارتباطی ۰٫۳۴ میلی‌مترمربعی خراشیده نشود. مطمئن شوید نوار شناسایی قرمز بیرون از گلند کابل کانکتور قابل‌مشاهده باشد تا تکنسین‌های محل بتوانند مسیر شبکه EtherCAT P ایمن را در یک نگاه از کابل‌های استاندارد اترنت تشخیص دهند.

دستورالعمل‌های نصب

هشدار بسیار مهم: پیش از سربندی، کشیدن یا تنظیم کابل‌ها، بررسی کنید که همه منابع برق‌رسان به هر دو شبکه ارتباطی (Us) و جانبی (Up) کاملاً بی‌برق شده باشند. سرهای این کابل را در حالت برق‌دار وصل یا جدا نکنید؛ زیرا جرقه‌زنی می‌تواند به کنتاکت‌های داخلی و تجهیزات الکترونیکی حساس PLC در پایین‌دست آسیب بزند.
1

پیش از نصب، کابل را مستقیماً از قرقره باز کنید. کابل را از روی لبه قرقره نکشید، زیرا این کار باعث پیچش ساختاری می‌شود و طول عمر زنجیر کابل را کاهش می‌دهد.

2

کابل را با شل بودن کافی در زنجیر کابل قرار دهید. مطمئن شوید که بیش از ۶۰ درصد سطح مقطع داخلی فضای زنجیر را اشغال نمی‌کند تا هنگام حرکت‌های با خمش زیاد، امکان جابه‌جایی جانبی داشته باشد.

3

هر دو سر کابل را با براکت‌های مهار کشش مقاوم، بیرون از بخش‌های متحرک زنجیر کابل، محکم کنید. فقط روکش بیرونی PUR را گیره بزنید و هسته‌های داخلی را فشرده نکنید.

FAQ

روکش PUR این کابل چه مزیت مکانیکی دارد؟

روکش پلی‌یورتان (PUR) در برابر روغن، سایش، پارگی و میکروارگانیسم‌ها مقاومت بالایی دارد و آن را برای خمش پویای مداوم در کاربردهای زنجیره کابل صنعتی بسیار مناسب می‌کند.

آیا این کابل شیلد کلی دارد؟

خیر، این پیکربندی خاص شیلد کلی‌ای ندارد که همه هادی‌های داخلی را دربر بگیرد؛ این ویژگی انعطاف‌پذیری را افزایش می‌دهد و وزن را برای مسیرهای حرکتی مشخص کاهش می‌دهد.

تفاوت کابل‌کشی استاندارد EtherCAT با EtherCAT P چیست؟

EtherCAT P ارتباط صنعتی EtherCAT و برق سیستم/میدان (Us و Up) را در یک کابل فیزیکی واحد ترکیب می‌کند و با روکش سیاه دارای نوار قرمز شناخته می‌شود.

آیا می‌توانم این کابل را با کانکتورهای استاندارد RJ45 سربندی کنم؟

خیر، چون این کابل دارای هادی‌های برق بزرگ با سطح مقطع 2.5 mm2 است، کانکتورهای استاندارد RJ45 از نظر فیزیکی با آن سازگار نیستند. باید از کانکتورهای تخصصی EtherCAT P مانند سری B23 استفاده کنید.
