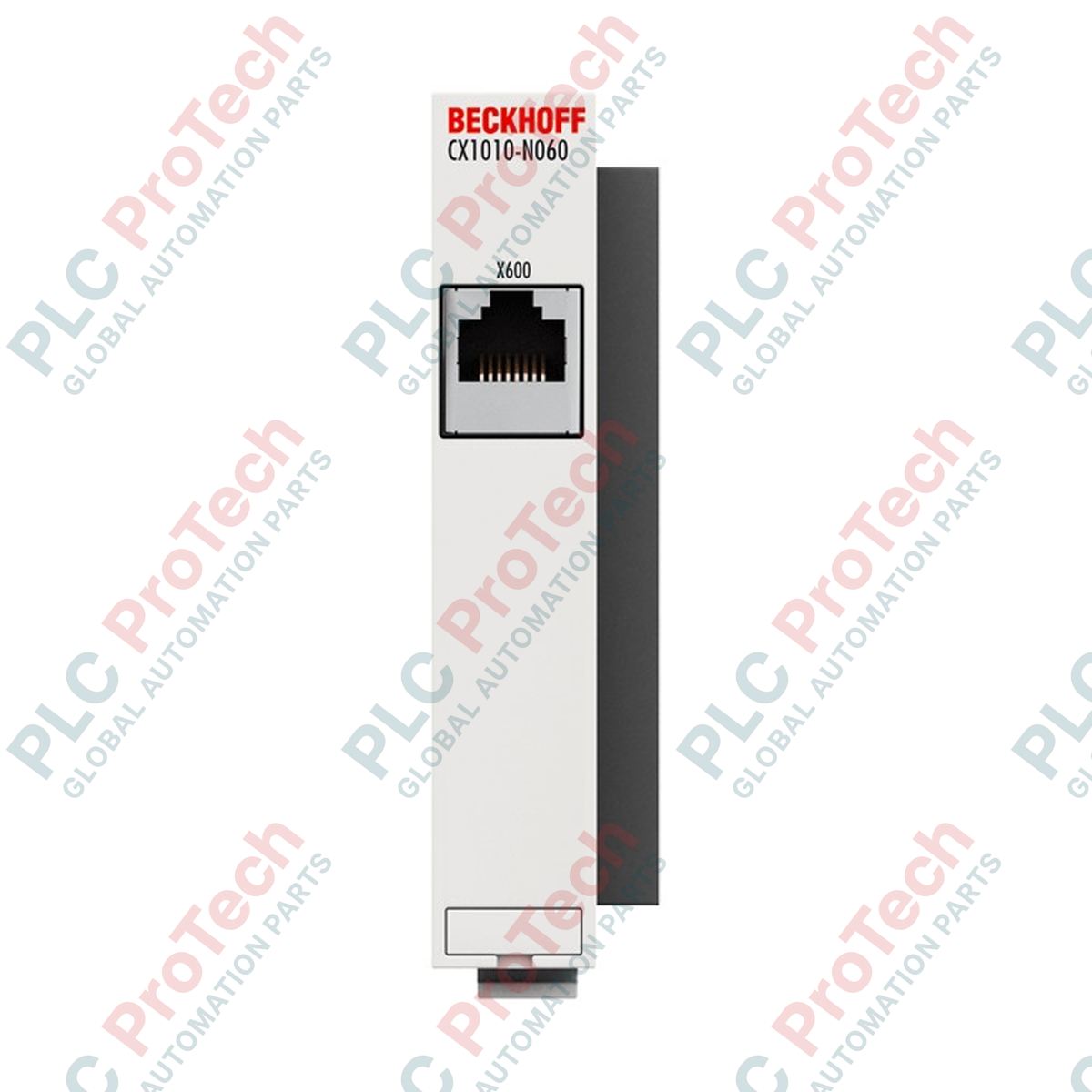

CX1010-N060 بکهوف ماژول رابط سیستم اترنت ۱۰/۱۰۰ مگابیت بر ثانیه

مروری بر محصول

CX1010-N060 (CX1010N060) یک رابط سیستم اترنت اختصاصی است که برای گسترش قابلیت‌های ارتباطی سری کامپیوترهای تعبیه‌شده CX1010 طراحی شده است. این ماژول اتصال شبکه‌ای با سرعت بالا 10/100 مگابیت بر ثانیه را از طریق پورت استاندارد RJ45 فراهم می‌کند و به عنوان پلی حیاتی برای ادغام کنترلر در شبکه‌های محلی (LAN) یا اتصال به زیرساخت‌های فناوری اطلاعات سطح بالاتر عمل می‌کند. این ماژول برای اطمینان از عملکرد قابل اعتماد در محیط‌های صنعتی مانند سلول‌های تولید خودکار و سیستم‌های کنترل ساختمان طراحی شده است و امکان تبادل داده بی‌وقفه، برنامه‌نویسی از راه دور و نمایش را فراهم می‌آورد. فرم فاکتور جمع‌وجور 19 میلی‌متری آن امکان توسعه مدولار کارآمد را فراهم می‌کند تا طراحان سیستم بتوانند اتصال شبکه را بدون افزایش قابل توجه فضای سخت‌افزاری اضافه کنند.

پیکربندی فنی

معماری سخت‌افزاری CX1010-N060 برای ادغام «پلاگ‌اند-پلی» با باس سیستم CX طراحی شده است. این ماژول برق خود را مستقیماً از طریق ماژول‌های منبع تغذیه CX1100-xxxx متصل به باس سیستم دریافت می‌کند و نیازی به سیم‌کشی برق خارجی ندارد. این ماژول از پروتکل‌های استاندارد اترنت پشتیبانی می‌کند و برای استفاده با کابل‌های دسته 5 (Cat. 5) بهینه شده است. یک محدودیت مهم پیکربندی این است که این ماژول قابل ترکیب با واحد منبع تغذیه CX1100-0004 نیست، که نکته‌ای حیاتی برای سازگاری سیستم و مهندسی برق محسوب می‌شود. این رابط در یک محفظه مقاوم با درجه حفاظت IP20 قرار دارد و سطح بالایی از ایمنی در برابر تداخل الکترومغناطیسی (EMC) را حفظ می‌کند تا ارتباط پایدار حتی در محیط‌هایی با تداخل الکترومغناطیسی شدید تضمین شود.

مشخصات فنی

سؤالات متداول فنی

آیا CX1010-N060 می‌تواند برای ایجاد حلقه شبکه افزونه استفاده شود؟

خیر، CX1010-N060 یک پورت اترنت واحد ارائه می‌دهد که برای ادغام شبکه نقطه به نقطه یا مبتنی بر سوئیچ طراحی شده است. برای افزونگی شبکه یا توپولوژی‌های حلقه‌ای، ماژول‌های تخصصی افزونگی EtherCAT یا اترنت از کاتالوگ Beckhoff مورد نیاز است.

چرا محدودیت طول کابل 20 متر برای این ماژول ذکر شده است؟

محدودیت 20 متر پارامتری مشخص شده است تا حداکثر یکپارچگی سیگنال و تعیین زمان دقیق در معماری سیستم CX1010 با استفاده از کابل Cat. 5 تضمین شود. در حالی که اترنت استاندارد معمولاً اجازه طول کابل‌های بیشتری را می‌دهد، رعایت این محدودیت 20 متری باعث می‌شود ماژول در محیط‌های صنعتی به رتبه‌بندی‌های EMC و عملکرد اعلام شده خود برسد.

آیا این ماژول برای شناسایی توسط TwinCAT نیاز به درایور نرم‌افزاری دارد؟

ماژول CX1010-N060 به طور خودکار توسط مدیر سیستم TwinCAT به عنوان بخشی از پیکربندی سخت‌افزاری CX شناسایی می‌شود. پس از اتصال به باس سیستم، پورت اترنت می‌تواند در سیستم‌عامل (Windows CE یا Windows XP Embedded) برای ارتباط TCP/IP پیکربندی شود.

راهنمای مهندسی و نصب

• بررسی سازگاری سیستم: قبل از نصب، ماژول منبع تغذیه مورد استفاده را بررسی کنید. CX1010-N060 به شدت با CX1100-0004 ناسازگار است. استفاده همزمان از این قطعات می‌تواند منجر به خطاهای باس سیستم یا خرابی سخت‌افزار شود. اطمینان حاصل کنید که پیکربندی شما از واحدهای CX1100-0001، -0002 یا -0003 استفاده می‌کند.

• بهترین روش‌های کابل‌کشی: فقط از کابل‌های اترنت Cat. 5 (یا بالاتر) با کیفیت بالا و شیلددار استفاده کنید. اگرچه اتصال از نوع استاندارد RJ45 است، شیلد کابل باید از طریق محفظه RJ45 به زمین سیستم CX متصل شود تا اثرات نویز صنعتی با فرکانس بالا کاهش یابد.

• نصب مکانیکی: این ماژول برای نصب روی ریل DIN 35 میلی‌متری به عنوان بخشی از مجموعه CX طراحی شده است. اطمینان حاصل کنید که کانکتورهای باس سیستم جانبی شبیه PC104 تمیز و به درستی تراز شده‌اند قبل از اینکه ماژول را در جای خود قرار دهید. سیستم اتصال دو شکاف و کلید باید به طور کامل درگیر شود تا پیوستگی الکتریکی در سراسر باس سیستم حفظ شود.
