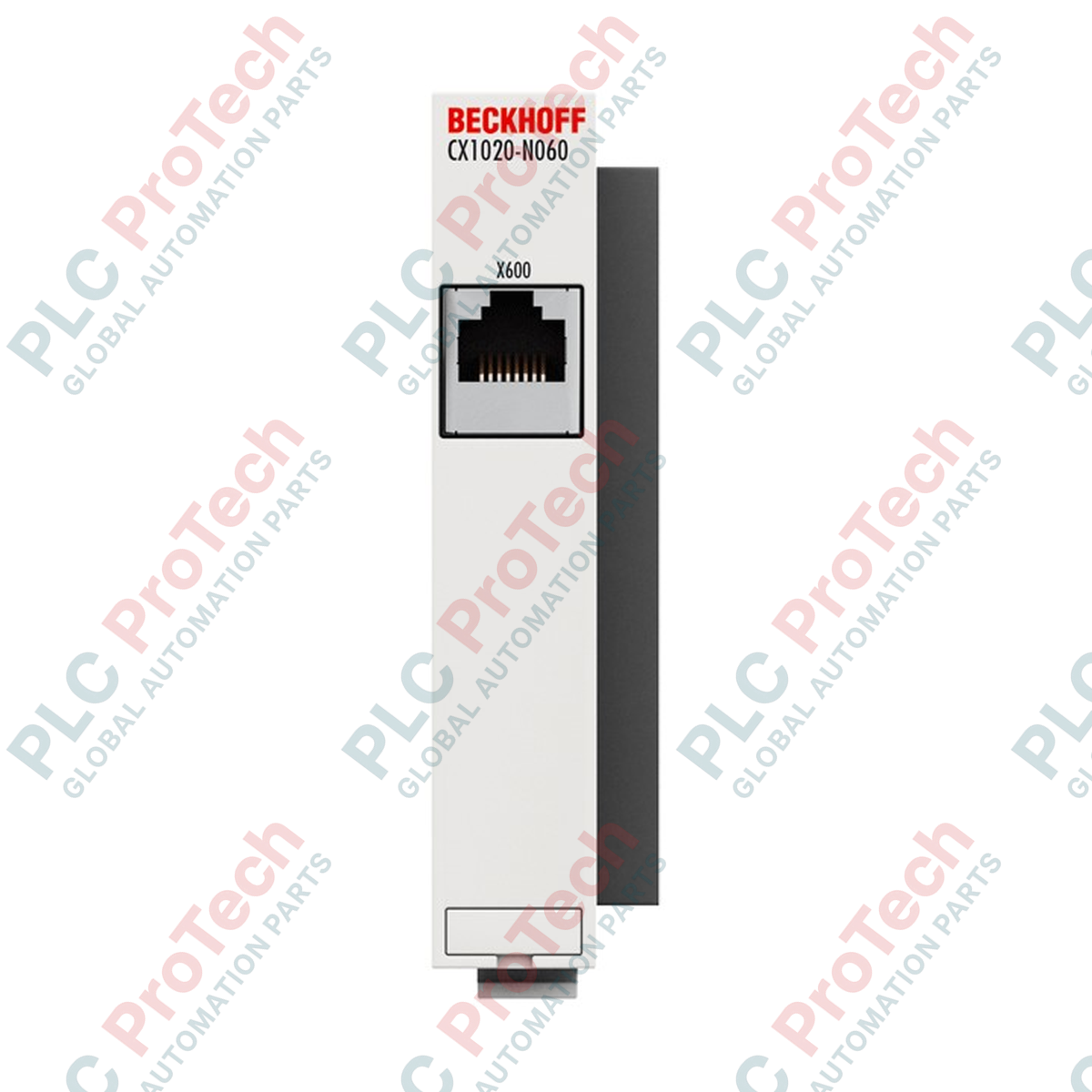

ماژول رابط سیستم اترنت سری CX BECKHOFF مدل CX1020-N060

مروری بر محصول

CX1020-N060 (CX1020N060) یک رابط توسعه سیستم اترنت با عملکرد بالا است که به‌طور خاص برای سری رایانه‌های توکار Beckhoff CX1020 طراحی شده است. این ماژول یک درگاه ارتباطی اختصاصی 10/100 مگابیت‌برثانیه فراهم می‌کند و امکان یکپارچه‌سازی عمودی و روان میان کنترل سطح میدان و شبکه‌سازی در سطح سازمانی را فراهم می‌سازد. CX1020-N060 که برای محیط‌های B2B حیاتی مانند توزیع برق، تولید هوشمند و کنترل سیستم‌های HVAC در مقیاس بزرگ مهندسی شده است، توان عملیاتی پایدار داده و اتصال کم‌تأخیر را تضمین می‌کند. با واگذاری وظایف ارتباطی به این رابط ماژولار، مهندسان می‌توانند عملکرد بالای CPU را در کنترلر اصلی حفظ کرده و هم‌زمان قابلیت‌های شبکه‌ای سیستم را در قالبی فشرده و قابل نصب روی ریل DIN توسعه دهند.

معماری سخت‌افزار و یکپارچه‌سازی سیستم

CX1020-N060 به‌عنوان یک توسعه ماژولار عمل می‌کند که مستقیماً از طریق گذرگاه داخلی سیستم به CPU مدل CX1020 متصل می‌شود. این ماژول دارای یک نقطه اتصال RJ45 است که از کابل‌کشی استاندارد Cat 5 پشتیبانی می‌کند. یک محدودیت مهم معماری برای طراحان سیستم این است که این ماژول با منبع تغذیه CX1100-0004 قابل ترکیب نیست؛ در عوض، برای تضمین ارتباط صحیح گذرگاه و تنظیم ولتاژ، باید با سایر منابع تغذیه سری CX1100-xxxx جفت شود.

این رابط چیزی فراتر از یک مبدل ساده رسانه است؛ یک مؤلفه فعال سیستم محسوب می‌شود که برق مورد نیاز خود را مستقیماً از گذرگاه سیستم دریافت می‌کند و نیاز به سیم‌کشی خارجی برای منطق ماژول را از بین می‌برد. عرض فوق‌العاده کم 19 میلی‌متر آن امکان پیکربندی‌های سخت‌افزاری با چگالی بالا را بدون به خطر انداختن مشخصات حرارتی تابلو کنترل فراهم می‌کند.

مشخصات فنی

پرسش‌های متداول فنی

آیا می‌توانم از CX1020-N060 با منبع تغذیه CX1100-0004 استفاده کنم؟

خیر. CX1020-N060 به‌طور مشخص با CX1100-0004 ناسازگار اعلام شده است. برای تضمین پایداری سیستم و سازگاری گذرگاه، باید از ماژول‌های منبع تغذیه جایگزین در محدوده CX1100 استفاده کنید.

حداکثر فاصله قابل پشتیبانی برای اتصال اترنت چقدر است؟

این ماژول با استفاده از کابل‌کشی استاندارد Cat 5، حداکثر طول کابل 20 متر را پشتیبانی می‌کند. برای فواصل بیشتر از این مقدار، باید سوئیچ‌های صنعتی یا تکرارکننده‌های سیگنال در توپولوژی شبکه به کار گرفته شوند.

آیا این ماژول به پیکربندی دستی IP از طریق سوئیچ‌های سخت‌افزاری نیاز دارد؟

پیکربندی معمولاً از طریق محیط نرم‌افزاری TwinCAT یا سیستم‌عامل رایانه توکار CX1020 انجام می‌شود و امکان تخصیص انعطاف‌پذیر IP به‌صورت DHCP یا ثابت را بر اساس معماری شبکه شما فراهم می‌کند.

راهنمای مهندسی و نصب

• مسیردهی کابل و تداخل: با وجود ایمنی مناسب در برابر EMC (مطابق با EN 61000-6-2)، همیشه کابل اترنت Cat 5 را دور از خطوط برق با جریان بالا و کابل‌های خروجی VFD مسیردهی کنید. برای حفظ یکپارچگی سیگنال در محیط‌های صنعتی پرنویز، از کانکتورهای RJ45 شیلددار استفاده کنید.

• یکپارچگی اتصال گذرگاه: اطمینان حاصل کنید که ماژول به‌طور محکم روی ریل DIN چفت شده است و کانکتورهای گذرگاه PC104 نصب‌شده در طرفین، پیش از اتصال ماژول به CPU مدل CX1020، تمیز و عاری از هرگونه آلودگی باشند. اتصال شل گذرگاه می‌تواند باعث بروز خطاهای متناوب «Time-Out» ارتباطی در TwinCAT شود.

• فاصله حرارتی: موقعیت نصب توصیه‌شده را حفظ کنید تا همرفت عمودی امکان‌پذیر باشد. از آنجا که دمای کاری ماژول به 55 درجه سلسیوس می‌رسد، اطمینان از جریان هوای آزاد در قسمت بالا و پایین ماژول، از ایجاد نقاط داغ موضعی که می‌توانند نرخ انتقال داده را کاهش دهند جلوگیری می‌کند.

مزایای مهندسی

CX1020-N060 برای عمر طولانی در محیط‌های سخت مهندسی شده و از مقاومت قابل‌توجهی در برابر ارتعاش و شوک (EN 60068-2-6/27) برخوردار است. این ویژگی آن را به گزینه‌ای ایدئال برای واحدهای اتوماسیون سیار یا ماشین‌آلاتی تبدیل می‌کند که در معرض تنش مکانیکی مداوم هستند. قابلیت کارکرد در رطوبت 95٪ بدون چگالش، قابلیت اطمینان آن را در اقلیم‌های گوناگون، از کارخانه‌های تولیدی گرمسیری تا مراکز لجستیک سردخانه‌ای، تضمین می‌کند. با استفاده از رابط ماژولار «سری N»، کاربران انعطاف‌پذیری لازم برای افزایش نیازهای شبکه‌ای خود را بدون تعویض واحد پردازش اصلی به دست می‌آورند و از سرمایه‌گذاری بلندمدت خود محافظت می‌کنند.
