Foxboro

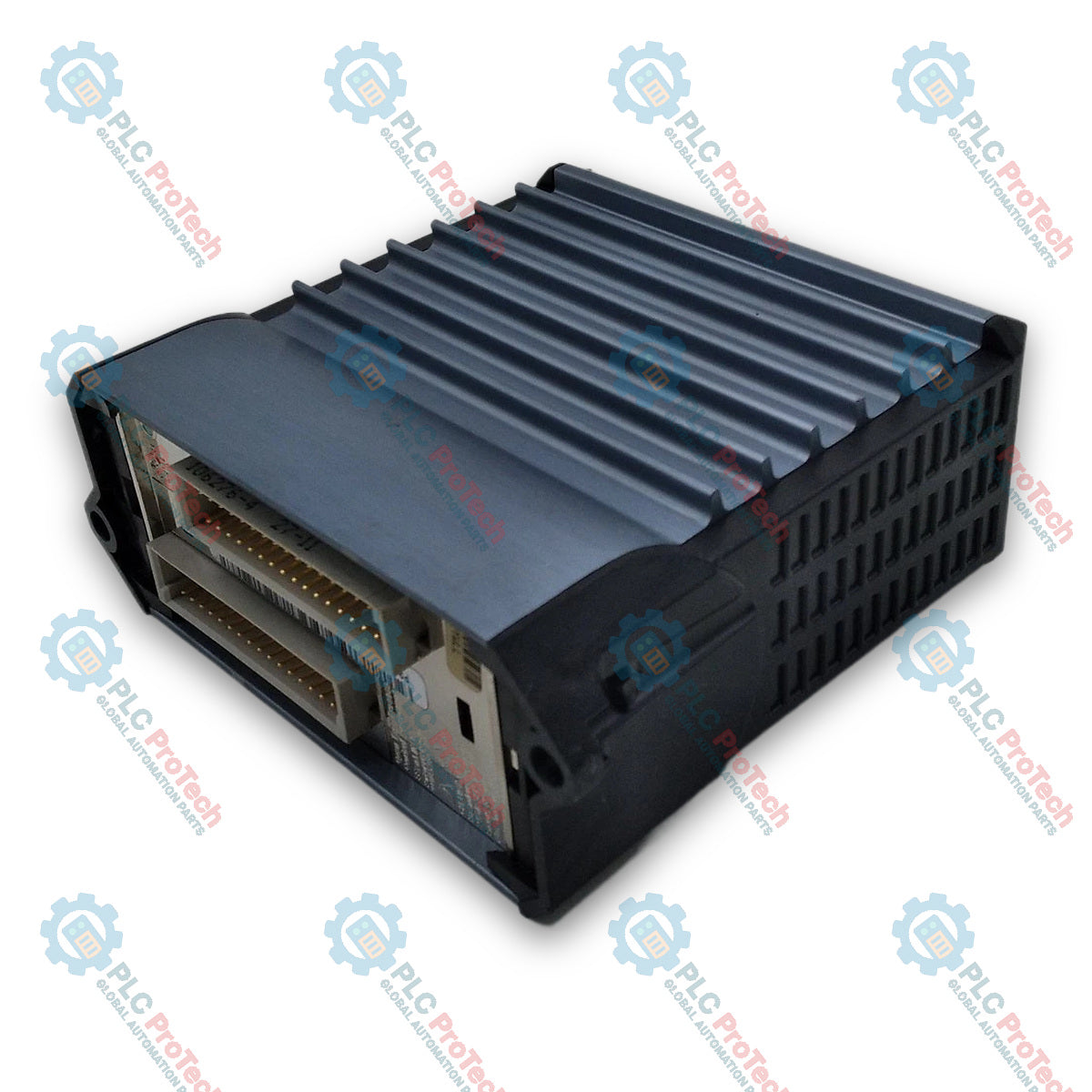

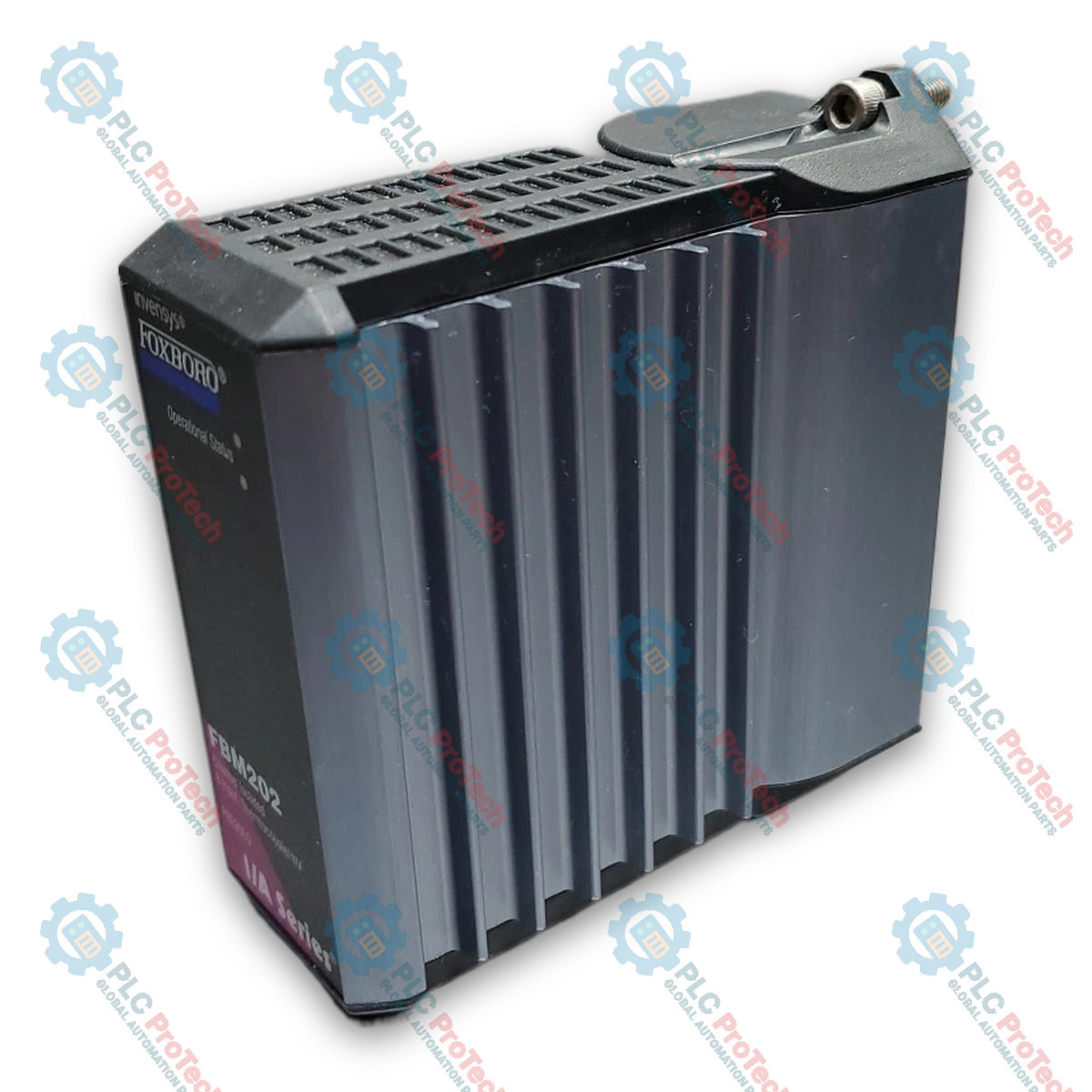

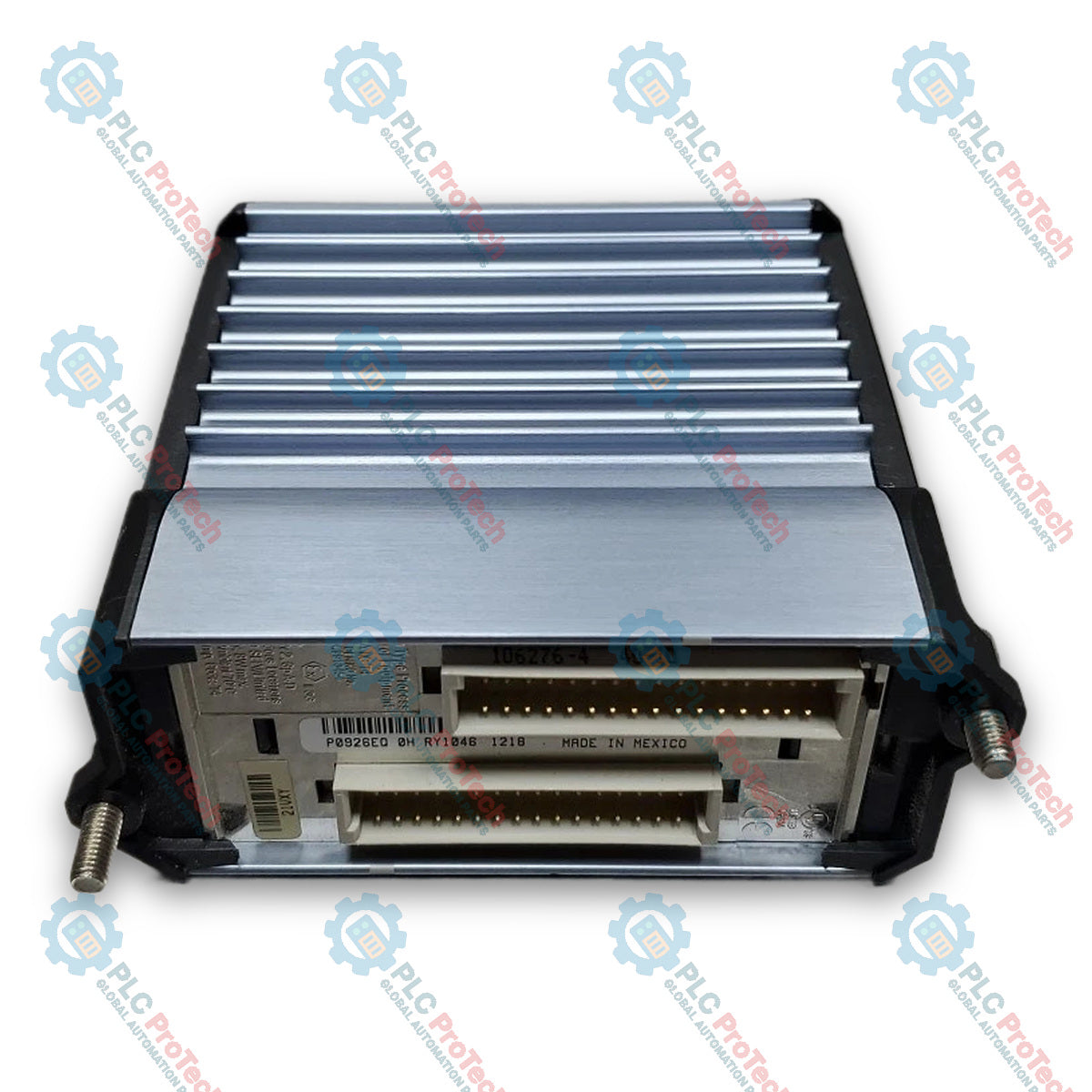

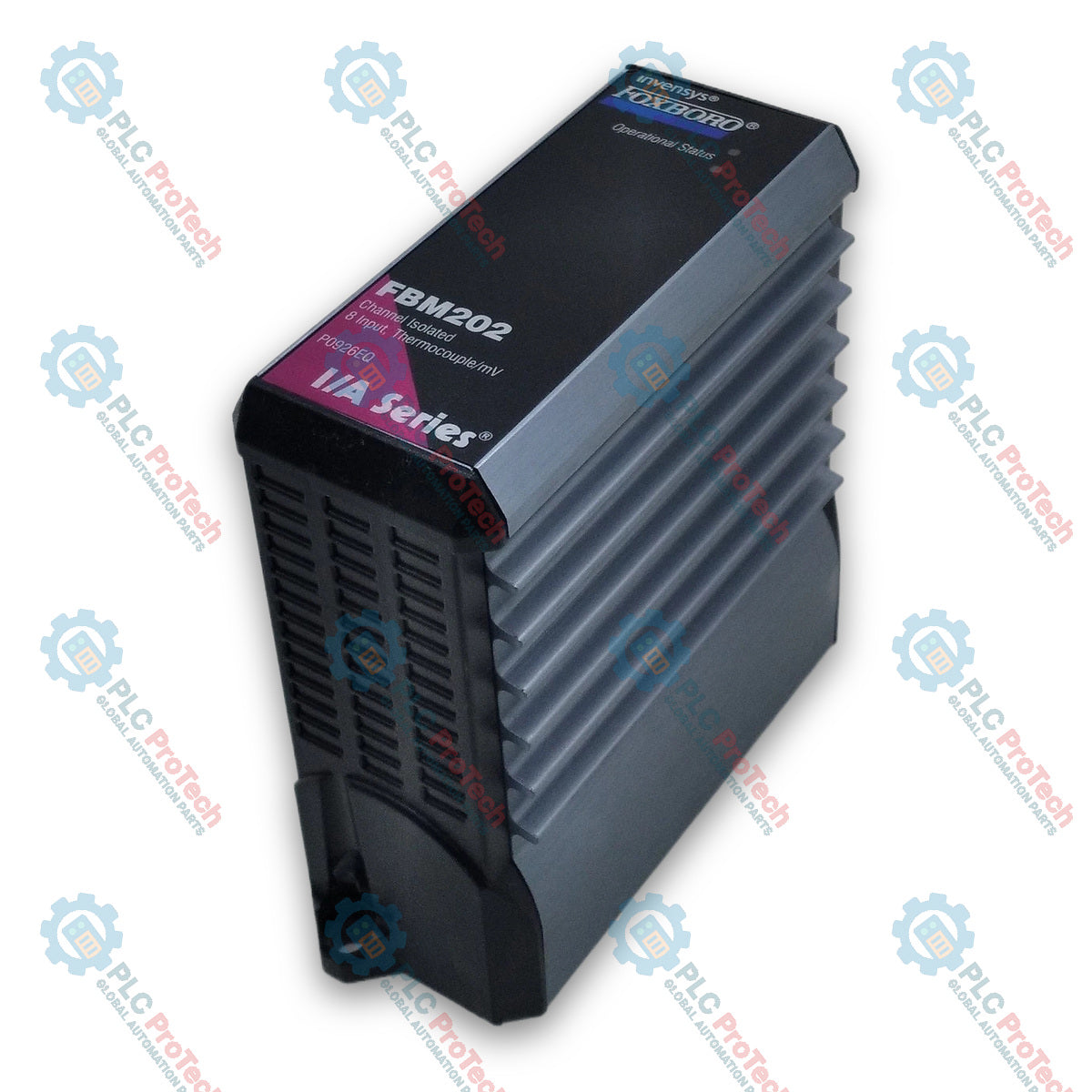

ماژول ورودی ترموکوپل/mV فاکسبرو FBM202 P0916AC

SKU FBM202

موجود در انبار
  • 12-month warranty
  • Free returns within 30 days
  • تولیدکننده: Foxboro

  • شماره محصول: FBM202

  • کشور سازنده:فرانسه

  • نوع محصول: ماژول ورودی ترموکوپل/mV

  • پرداخت: حواله بانکی (T/T)، وسترن یونیون

  • وزن: 159g

  • ابعاد: ۱۰۲ میلی‌متر × ۴۵ میلی‌متر × ۱۰۴ میلی‌متر (ارتفاع × عرض × عمق)

  • بندر حمل و نقل: شیامن

  • گارانتی: ۱۲ ماه

توضیحات

مجموعه ترمینیشن Foxboro FBM202 P0916AC یک مجموعه غیرفعال نصب‌شونده روی ریل DIN است که برای اتصال هشت سیگنال ورودی آنالوگ ترموکوپل/میلی‌ولت ایزوله به ماژول FBM202 در پلتفرم‌های DCS Foxboro I/A Series و Foxboro Evo طراحی شده است. این مجموعه ترمینیشن P0916AC دارای RTD پلاتینیوم ۱۰۰ اهمی چهار سیمه (IEC 751، کلاس B) است که جبران‌سازی دمای مرجع اتصال سرد را برای اندازه‌گیری دقیق ترموکوپل فراهم می‌کند. هر کانال ورودی در ماژول FBM202 مربوطه از کانال‌های دیگر و زمین ایزولاسیون گالوانیکی دارد و از انواع استاندارد ترموکوپل B، E، J، K، N، R، S، T و سیگنال‌های ورودی میلی‌ولت پشتیبانی می‌کند. پردازش سیگنال شامل تبدیل A/D سیگما-دلتا برای هر کانال، تشخیص قطع ترموکوپل در محدوده بالا و دوره‌های انتگرال‌گیری قابل پیکربندی است. مجموعه ترمینیشن P0916AC از طریق کابل ترمینیشن نوع ۲ جداشدنی به ماژول FBM202 نصب‌شده روی صفحه پایه متصل می‌شود، سیگنال‌های میدانی را به ماژول منتقل می‌کند و از طریق فیلدباس افزونه ۲ مگابیت‌برثانیه ماژول با ماژول‌های ارتباطی فیلدباس یا پردازنده‌های کنترل ارتباط برقرار می‌کند.

ویژگی‌ها

  • اتصال عبوری ورودی/خروجی میدانی هشت‌کاناله با ایزولاسیون گالوانیکی بین کانال‌ها
  • RTD پلاتینیوم ۱۰۰ اهمی چهار سیمه یکپارچه (IEC 751، کلاس B) برای جبران‌سازی دمای اتصال مرجع
  • اتصالات ترمینال پیچی فشاری، سازگار با سیم‌کشی میدانی ۰٫۲ تا ۴ میلی‌متر مربع (۲۴ تا ۱۲ AWG)
  • بدنه ساخته‌شده از پلی‌وینیل کلراید (PVC)، مناسب برای دمای عملیاتی ۲۰- تا ۵۰+ درجه سانتی‌گراد
  • رابط عبوری غیرفعال، سازگار با کابل‌های ترمینیشن نوع ۲ تا طول ۳۰ متر
  • طراحی قابل نصب روی ریل DIN، سازگار با ریل‌های DIN با عرض ۳۲ و ۳۵ میلی‌متر
  • عملکرد با دقت بالا با استفاده از تبدیل A/D سیگما-دلتا برای هر کانال در FBM202

کاربردها

  • اتصال سیگنال ترموکوپل برای حلقه‌های دمایی DCS
  • پایش دمای فرایند با جبران‌سازی اتصال سرد
  • پردازش ورودی میلی‌ولت برای سیستم‌های اتوماسیون صنعتی
  • جایگزینی و ارتقای مجموعه‌های سیم‌کشی میدانی Foxboro 100 Series FBM02

اطلاعات سفارش

شماره قطعه توضیحات جنس نوع اتصال
P0916AC TA عبوری غیرفعال هشت‌کاناله ترموکوپل/میلی‌ولت با RTD PVC فشاری
P0916AD TA عبوری غیرفعال هشت‌کاناله ترموکوپل/میلی‌ولت با RTD PVC سرحلقه‌ای
P0916XH TA عبوری غیرفعال هشت‌کاناله ترموکوپل/میلی‌ولت با RTD PA فشاری
P0917JL TA عبوری غیرفعال هشت‌کاناله ترموکوپل/میلی‌ولت با RTD PA سرحلقه‌ای
P0928CN TA نصب‌شونده روی صفحه پایه برای دو مجموعه هشت‌کاناله ترموکوپل/میلی‌ولت PC/ABS فشاری

مشخصات فنی

دسته‌بندی مشخصات پارامتر / مقدار
عمومی سازنده Foxboro از Schneider Electric
  شماره قطعه P0916AC
  ماژول سازگار FBM202 (P0926EQ)
مشخصات ورودی کانال‌ها ۸ کانال ورودی ترموکوپل/میلی‌ولت ایزوله
  محدوده ورودی -10.5 تا +69.5 میلی‌ولت DC (۰ تا ۶۴۰۰۰ شمارش خام)؛ محدوده کامل: 71.419 میلی‌ولت (۶۵۵۳۵ شمارش خام)
  انواع ترموکوپل سیگنال‌های میلی‌ولت B، E، J، K، N، R، S، T و سایر سیگنال‌های میلی‌ولت
  امپدانس ورودی تفاضلی 10 Mohm
  تشخیص قطع‌شدگی مقدار کامل در جهت افزایش
  ولتاژ مد مشترک حداکثر 30 V ac یا 60 V dc
دقت و عملکرد دقت ورودی میلی‌ولت +0.03% از بازه (+-27 uV) در 25 degC
  دقت کانال RTD +0.03% از بازه
  انطباق اتصال مرجع RTD +-0.25 degC
  انطباق ترموکوپل +0.25 degC
  ضریب دمایی دقت +-50 ppm/degC
  دقت اندازه‌گیری اتصال مرجع RTD +-0.50 degC (با استفاده از RTD داخلی در TAهای Foxboro)
  نوع اتصال مرجع RTD پلاتینیومی 4 سیمه 100 اهم (IEC 751، کلاس B)
ایزولاسیون الکتریکی ایزولاسیون کانال ایزولاسیون گالوانیکی در هر کانال؛ تحمل 600 V ac به‌مدت 1 دقیقه بین کانال و زمین یا بین کانال‌ها
محیطی دمای کارکرد (TA از جنس PVC) -20 تا +50 degC (-4 تا +122 degF)
  دمای نگهداری -40 تا +70 degC (-40 تا +158 degF)
  رطوبت نسبی 5 تا 95% (بدون میعان)
  ارتفاع -300 تا +3,000 m (-1,000 تا +10,000 ft) در حال کار
  آلودگی کلاس G3 (شرایط سخت) طبق استاندارد ISA S71.04
مکانیکی جنس TA پلی‌وینیل کلراید (PVC)
  نوع ترمینیشن ترمینال‌های پیچی فشاری
  اندازه‌های سیم‌کشی قابل‌استفاده در ترمینال فشاری تک‌رشته/چندرشته: 0.2 تا 4 mm2 / 24 تا 12 AWG؛ چندرشته با وایرشو: 0.2 تا 2.5 mm2
  وزن (TA فشاری) تقریباً 159 g (0.35 lb)
  ابعاد (TA فشاری) 125 mm x 76 mm x 72 mm (4.93 in x 2.99 in x 2.83 in)

اتصالات/رابط‌ها

پین کانکتور / ترمینال عملکرد
ترمینال پیچی فشاری سیم‌کشی میدانی اتصال مستقیم برای 8 سیگنال ورودی آنالوگ میدانی ترموکوپل/mV دو سیمه
اتصال RTD داخلی اتصالات به RTD پلاتینیومی 4 سیمه یکپارچه 100 اهم برای جبران اتصال مرجع
رابط کابل کانکتور D-subminiature 25 پین که از طریق کابل نوع 2 به صفحه‌پایه FBM متصل می‌شود

دستورالعمل‌های نصب

  • نصب روی ریل DIN: مجموعه ترمینیشن P0916AC را روی ریل‌های DIN استاندارد 32 mm یا 35 mm نصب کنید.
  • اتصال کابل: سر D-subminiature 25 پین کابل ترمینیشن نوع 2 را به TA و سر D-subminiature 37 پین را به شکاف صفحه‌پایه FBM202 وصل کنید.
  • سیم‌کشی میدانی: سیم‌های میدانی را در ترمینال‌های پیچی فشاری وارد کنید که هادی‌های تک‌رشته یا چندرشته با سطح مقطع 0.2 تا 4 mm2 (24 تا 12 AWG) را می‌پذیرند.
  • محدوده‌های مناطق خطرناک: اطمینان حاصل کنید ولتاژ سیم‌کشی میدانی از 30 V ac یا 60 V dc بیشتر نشود تا از نقض مقررات ایمنی برق و خطر برق‌گرفتگی جلوگیری شود.
  • محفظه محیطی: هنگام کار در محیط‌های سخت کلاس G3، برای رعایت درجه‌بندی‌های محیطی، دستگاه را در محفظه‌های مناسب نصب کنید.

انطباق و گواهی‌ها

  • UL/UL-C: دارای تأییدیه UL/UL-C برای استفاده در مکان‌های خطرناک کلاس I، گروه‌های A-D، بخش 2، با کد دمایی T4.
  • ATEX / CENELEC: دارای گواهی CENELEC (DEMKO) با درجه EEx nA IIC T4 برای استفاده در محیط‌های بالقوه انفجاری منطقه 2.

FAQ

Foxboro P0916AC برای چه کاری استفاده می‌شود؟

Foxboro P0916AC یک مجموعه ترمینال فشاری است که روی ریل DIN نصب می‌شود و برای اتصال هشت سیگنال ورودی ترموکوپل یا میلی‌ولت به ماژول Foxboro FBM202 در سیستم‌های DCS سری I/A و Foxboro Evo استفاده می‌شود.

کدام ماژول با مجموعه ترمینال P0916AC سازگار است؟

مجموعه ترمینال P0916AC به‌طور خاص برای اتصال به ماژول ورودی ترموکوپل/میلی‌ولت Foxboro FBM202 طراحی شده است.

این دستگاه چگونه جبران‌سازی اتصال مرجع را انجام می‌دهد؟

این دستگاه برای جبران‌سازی دمای اتصال سرد، دارای یک RTD پلاتینیومی ۴ سیمه و یکپارچه با مقاومت ۱۰۰ اهم (IEC 751، کلاس B) است که مستقیماً روی مجموعه ترمینال قرار دارد.

ترمینال‌های ماژول از چه اندازه سیم‌هایی پشتیبانی می‌کنند؟

ترمینال‌های فشاری P0916AC سیم‌های تک‌رشته‌ای یا چندرشته‌ای با سطح مقطع 0.2 تا 4 mm2 (24 تا 12 AWG) و سیم‌های چندرشته‌ای مجهز به سرسیم با سطح مقطع 0.2 تا 2.5 mm2 را می‌پذیرند.

P0916AC چه گواهی‌هایی برای مناطق خطرناک دارد؟

P0916AC دارای تأییدیه UL/UL-C برای Class I، Division 2، Groups A-D (T4) است و گواهی CENELEC (DEMKO) با رده EEx nA IIC T4 را برای مناطق Zone 2 دارد.
