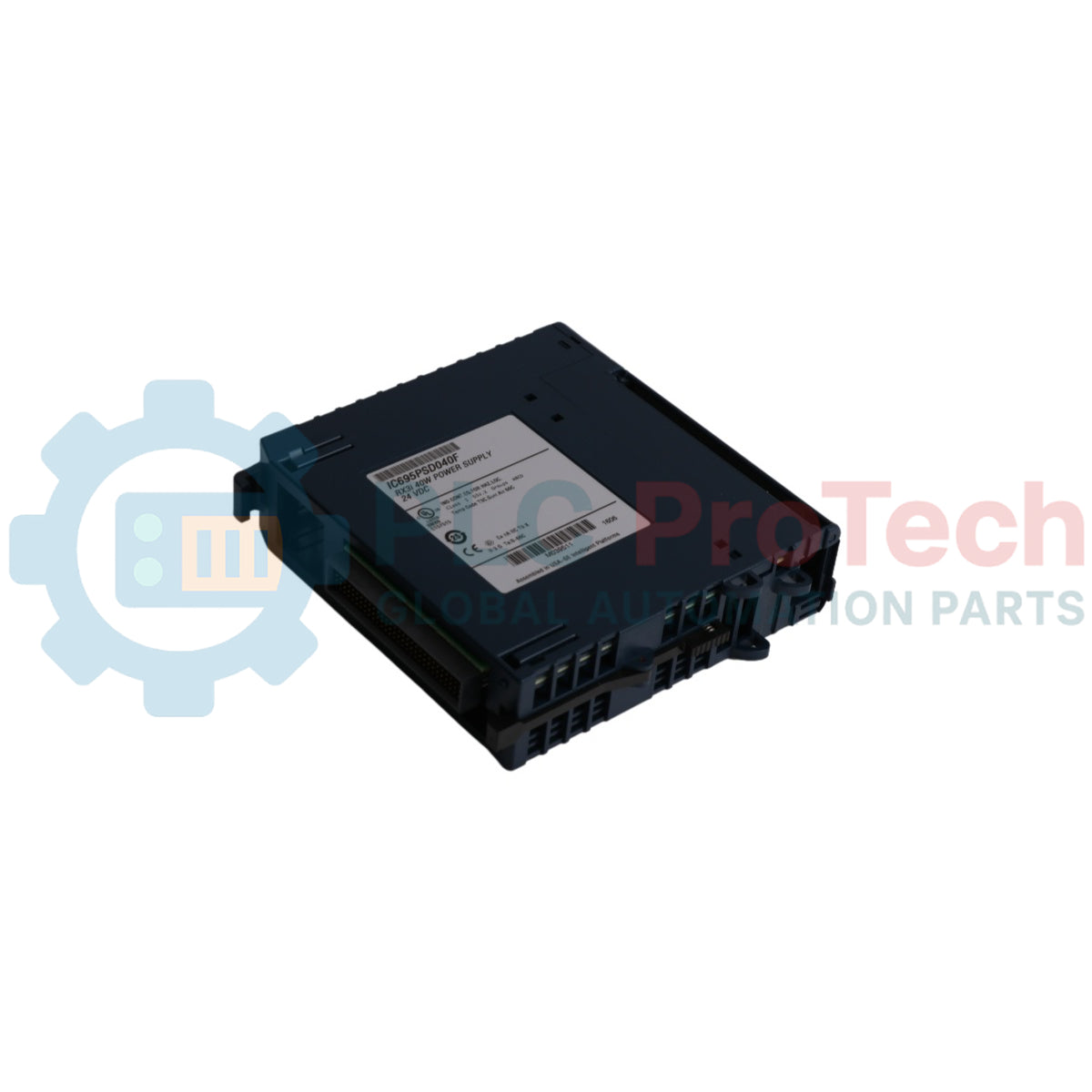

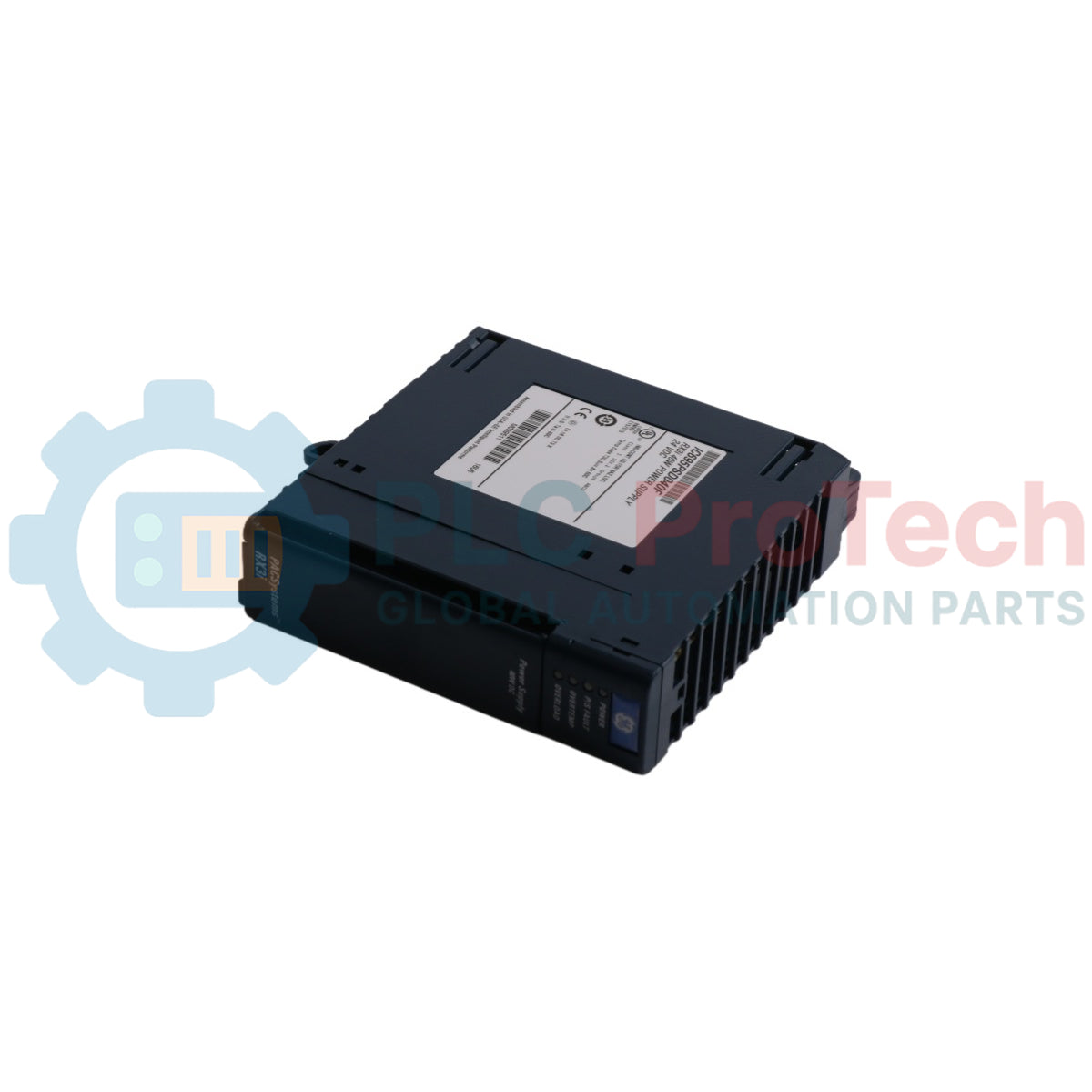

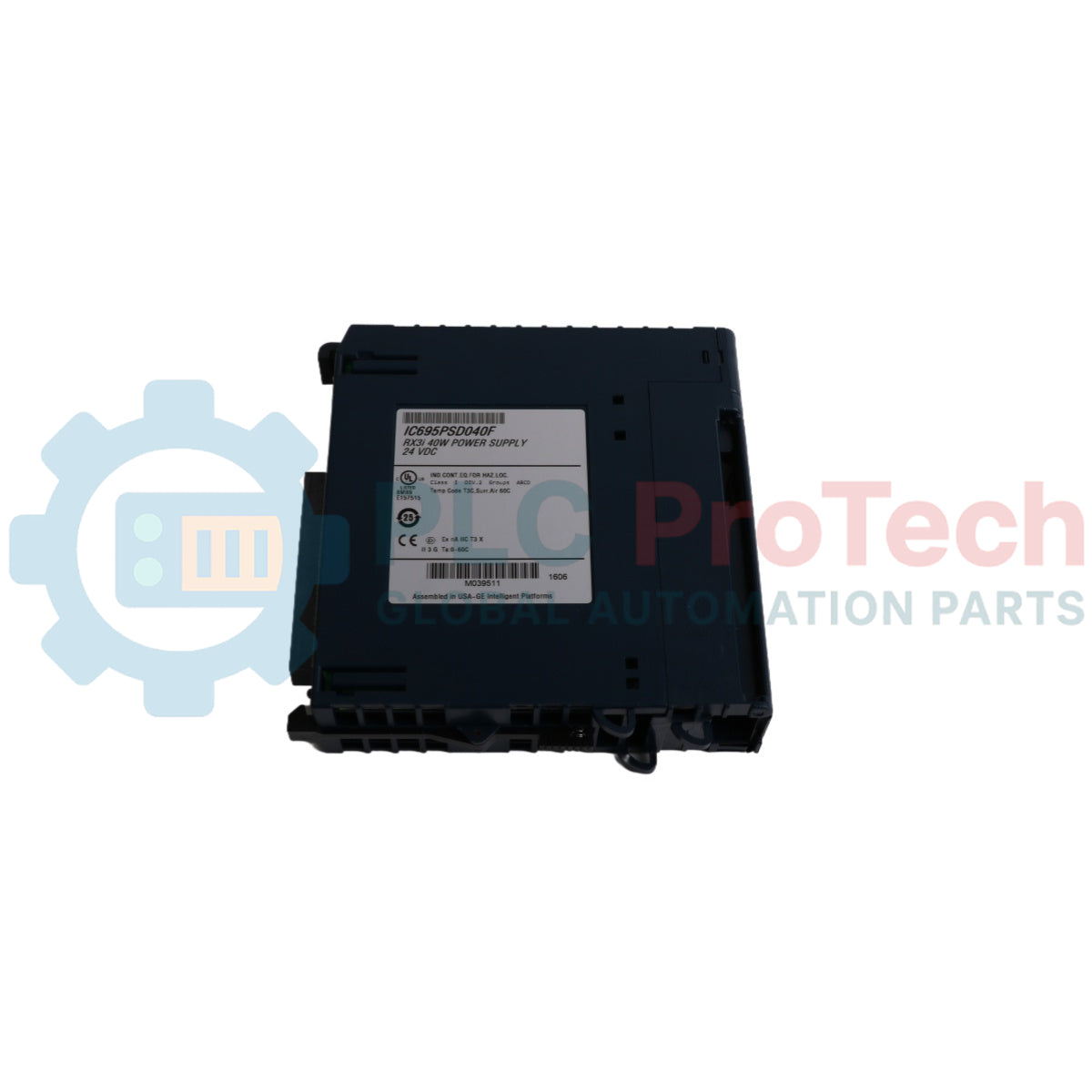

ماژول منبع تغذیه PACSystems RX3i از GE Fanuc مدل IC695PSD040F

Q: آیا منبع تغذیه از عملکرد افزونه یا اشتراک بار پشتیبانی میکند؟

خیر، منبع تغذیه از اشتراک بار یا افزونگی پشتیبانی نمیکند و نمیتوان از آن در پیکربندی موازی با سایر ماژولهای منبع تغذیه RX3i استفاده کرد.

Q: پیامد قطع لحظهای در منبع توان ورودی 24 ولت DC چیست؟

افت لحظهای ورودی 24 ولت DC ممکن است باعث قطع موقت توان رله داخلی 24+ ولت DC شود؛ این امر میتواند موجب قطع مدارهای ماژول رله خروجی متصل شود، در حالی که خروجیهای 5.1+ ولت DC و 3.3+ ولت DC تا 10 میلیثانیه بدون تأثیر باقی میمانند.

Q: اضافهجریان درون دستگاه چگونه مدیریت میشود؟

دستگاه به محدودکنندههای الکترونیکی اضافهجریان مجهز است که برای خروجی 5.1 ولت DC روی 7 آمپر و برای خروجی 3.3 ولت DC روی 10 آمپر تنظیم شدهاند. پس از شناسایی اضافهبار یا اتصال کوتاه، دستگاه خاموش میشود و بهطور پیوسته برای راهاندازی مجدد تلاش میکند.

SKU IC695PSD040F

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: General Electric
شماره محصول: IC695PSD040F
کشور سازنده:ایالات متحده آمریکا
نوع محصول: ماژول منبع تغذیه
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 620g
ابعاد: ۱۳۶ میلی‌متر x ۱۴۰ میلی‌متر x ۳۶ میلی‌متر (ارتفاع x عرض x عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

GE Fanuc IC695PSD040F یک منبع تغذیه ۴۰ واتی جریان مستقیم به جریان مستقیم است که برای نصب در بک‌پلین‌های یونیورسال PACSystems RX3i (سری IC695) طراحی شده است. این ماژول با دریافت ولتاژ ورودی در محدوده ۱۸ تا ۳۰ ولت جریان مستقیم، سه خروجی داخلی ضروری فراهم می‌کند: +۵.۱ ولت جریان مستقیم، برق رله +۲۴ ولت جریان مستقیم برای تأمین مدارهای ماژول‌های رله خروجی، و +۳.۳ ولت جریان مستقیم که ماژول‌های RX3i با شماره کاتالوگ IC695 به‌صورت داخلی از آن استفاده می‌کنند. مدل IC695PSD040F به‌طور مشخص مشکل شناسایی‌شده در بازبینی‌های قبلی را برطرف می‌کند؛ در آن نسخه‌ها، منبع تغذیه گاهی هنگام نصب در بک‌پلین یونیورسال ۱۶‌شیاره (IC695CHS016) روشن نمی‌شد. این ماژول دقیقاً یک شکاف بک‌پلین را اشغال می‌کند و به سامانه داخلی گزارش خطای عیب‌یابی مجهز است که برای ثبت خطاهای سیستم یا موارد قطع برق، با CPU ارتباط برقرار می‌کند.

ویژگی‌ها

قابلیت‌های خروجی: سه کانال خروجی کاملاً تنظیم‌شده شامل +۵.۱ ولت جریان مستقیم، برق رله +۲۴ ولت جریان مستقیم و +۳.۳ ولت جریان مستقیم را فراهم می‌کند.
کلید سخت‌افزاری یکپارچه روشن/خاموش: مجهز به کلید ضامنی روی پنل جلویی است که با یک درپوش دسترسی محافظت می‌شود و امکان کنترل تأمین خروجی را بدون قطع برق ورودی اصلی فراهم می‌کند.
عیب‌یابی سیستم و LEDهای وضعیت: شامل چهار LED عیب‌یابی در پنل جلویی برای نمایش وضعیت لحظه‌ای: برق، خطای منبع تغذیه، دمای بیش از حد و اضافه‌بار.
مکانیزم حفاظت در برابر اضافه‌جریان: دارای محدودکننده الکترونیکی برای خروجی ۵.۱ ولت جریان مستقیم (۷ آمپر) و خروجی ۳.۳ ولت جریان مستقیم (۱۰ آمپر)، همراه با تلاش‌های خودکار و پیوسته برای راه‌اندازی مجدد هنگام فعال بودن وضعیت اضافه‌بار.
گزینه حفاظت در برابر اضافه‌ولتاژ: مجهز به پیکربندی ترمینال پیچی در قسمت پایین، همراه با یک تسمه جامپر متصل به زمین قاب برای حفاظت ورودی در برابر اضافه‌ولتاژ.

کاربردها

استقرارهای پیکربندی بک‌پلین PACSystems RX3i
سیستم‌های کنترل صنعتی مجهز به ماژول‌های رله خروجی
محیط‌های کاری با درجه آلودگی ۲

اطلاعات سفارش

شماره قطعه	گزینه/توضیحات
IC695PSD040F	ماژول منبع تغذیه ورودی ۲۴ ولت جریان مستقیم، استاندارد و ۴۰ وات
IC695PSD040CA	نسخه با پوشش محافظ
IC695PSD040LT	نسخه دمای پایین

مشخصات فنی

مشخصات	توضیحات
سازنده	GE Fanuc / Emerson
مدل	IC695PSD040F
ولتاژ نامی	۲۴ ولت جریان مستقیم
محدوده ولتاژ ورودی	۱۸ تا ۳۰ ولت جریان مستقیم
توان ورودی	حداکثر 60 وات در بار کامل
جریان هجومی	4 آمپر، حداکثر 100 میلی‌ثانیه
توان خروجی	حداکثر 40 وات مجموع بارها (5.1 VDC: حداکثر 30 وات؛ 3.3 VDC: حداکثر 30 وات)
ولتاژ خروجی	5.1 VDC: 5.0 VDC تا 5.25 VDC؛ 3.3 VDC: 3.2 VDC تا 3.465 VDC
جریان خروجی	5.1 VDC: 0 تا 6 آمپر؛ 3.3 VDC: 0 تا 9 آمپر
ایزولاسیون	ندارد (ورودی به بک‌پلین)
ریپل و نویز	50 میلی‌ولت (همه خروجی‌ها)
زمان تداوم عملکرد	10 میلی‌ثانیه (مدت زمانی که خروجی‌ها پس از قطع ورودی منبع حفظ می‌شوند)
جریان ترمینال	6 آمپر
الزامات سیم‌کشی	هادی‌های مسی 14 AWG تا 22 AWG با رده‌بندی حداقل 75 درجه سلسیوس
دمای کار	0 تا 60 درجه سلسیوس (توان خروجی کامل تا 40 درجه سلسیوس در دسترس است)
دمای نگهداری	-40 تا +85 درجه سلسیوس
رطوبت	5٪ تا 95٪ بدون میعان

اتصالات/رابط‌ها

پین کانکتور	عملکرد
+	ورودی برق DC مثبت
+	اتصال مثبت به واحدهای اضافی زنجیره‌ای
-	ورودی برق DC منفی
-	اتصال منفی به واحدهای اضافی زنجیره‌ای
نماد زمین فریم	اتصال زمین فریم سیستم (مستقیماً به پنل نصب متصل کنید)
نماد زمین فریم	اتصال تسمه جامپر برای حفاظت در برابر اضافه‌ولتاژ
نماد قطع MOV	اتصال دستگاه حفاظت در برابر اضافه‌ولتاژ

راهنمای نصب

محدودیت بک‌پلین: در یک بک‌پلین یونیورسال PACSystems RX3i فقط یک منبع تغذیه IC695PSD040F نصب کنید. این منبع را نمی‌توان در سیستم‌های دارای چند منبع تغذیه برای اشتراک بار یا افزونگی استفاده کرد.
قطبیت اتصال: هنگام استفاده از یک منبع تغذیه DC خارجی یکسان در چند واحد، اطمینان حاصل کنید که قطبیت اتصال در هر منبع تغذیه RX3i یکسان باشد تا از آسیب به تجهیزات یا صدمه به افراد جلوگیری شود.
اتصال زمین مشترک: هر بک‌پلین را به یک زمین مشترک سیستم متصل کنید و مسیرهای سیم‌کشی زمین فریم را تا حد امکان کوتاه نگه دارید.
گشتاور ترمینال سیم‌کشی: روکش انتهای هر سیم را به اندازه 9 تا 11 میلی‌متر جدا کنید. پیش از سفت کردن، سیم را کاملاً داخل ترمینال قرار دهید. از حداکثر گشتاور مجاز پیچ ترمینال، یعنی 0.5 N-m (4.4 اینچ-پوند)، تجاوز نکنید.
آزمون ولتاژ بالا: پیش از اجرای آزمون Hi-pot، با خارج کردن تسمه جامپر از ترمینال پایینی، حفاظت در برابر اضافه‌ولتاژ را موقتاً غیرفعال کنید. پس از تکمیل آزمون، جامپر را دوباره نصب کنید.

انطباق و گواهی‌ها

UL
CE
ATEX
CCC
KC
دریایی (ABS)
کلاس I، بخش 2، گروه‌های A، B، C، D
کلاس I، منطقه 2

FAQ

آیا منبع تغذیه از عملکرد افزونه یا اشتراک بار پشتیبانی می‌کند؟

خیر، منبع تغذیه از اشتراک بار یا افزونگی پشتیبانی نمی‌کند و نمی‌توان از آن در پیکربندی موازی با سایر ماژول‌های منبع تغذیه RX3i استفاده کرد.

پیامد قطع لحظه‌ای در منبع توان ورودی 24 ولت DC چیست؟

افت لحظه‌ای ورودی 24 ولت DC ممکن است باعث قطع موقت توان رله داخلی 24+ ولت DC شود؛ این امر می‌تواند موجب قطع مدارهای ماژول رله خروجی متصل شود، در حالی که خروجی‌های 5.1+ ولت DC و 3.3+ ولت DC تا 10 میلی‌ثانیه بدون تأثیر باقی می‌مانند.

اضافه‌جریان درون دستگاه چگونه مدیریت می‌شود؟

دستگاه به محدودکننده‌های الکترونیکی اضافه‌جریان مجهز است که برای خروجی 5.1 ولت DC روی 7 آمپر و برای خروجی 3.3 ولت DC روی 10 آمپر تنظیم شده‌اند. پس از شناسایی اضافه‌بار یا اتصال کوتاه، دستگاه خاموش می‌شود و به‌طور پیوسته برای راه‌اندازی مجدد تلاش می‌کند.
