برد کلکتور تحریک Mark VI از General Electric مدل IS200ESELH1AAA

Q: سه نشانگر یکپارچه روی پنل جلویی چه چیزی را پایش میکنند؟

سه LED نصبشده در قسمت بالایی، پایش محلی و واضح وضعیت توان سیستم، وضعیت برد فعال و حلقههای گیت سیگنال فعال را فراهم میکنند.

SKU IS200ESELH1A

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: General Electric
شماره محصول: IS200ESELH1A
کشور سازنده:ایالات متحده آمریکا
نوع محصول: برد کلکتور اکسایتر
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 850g
ابعاد: 25 میلی‌متر x 330 میلی‌متر x 178 میلی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

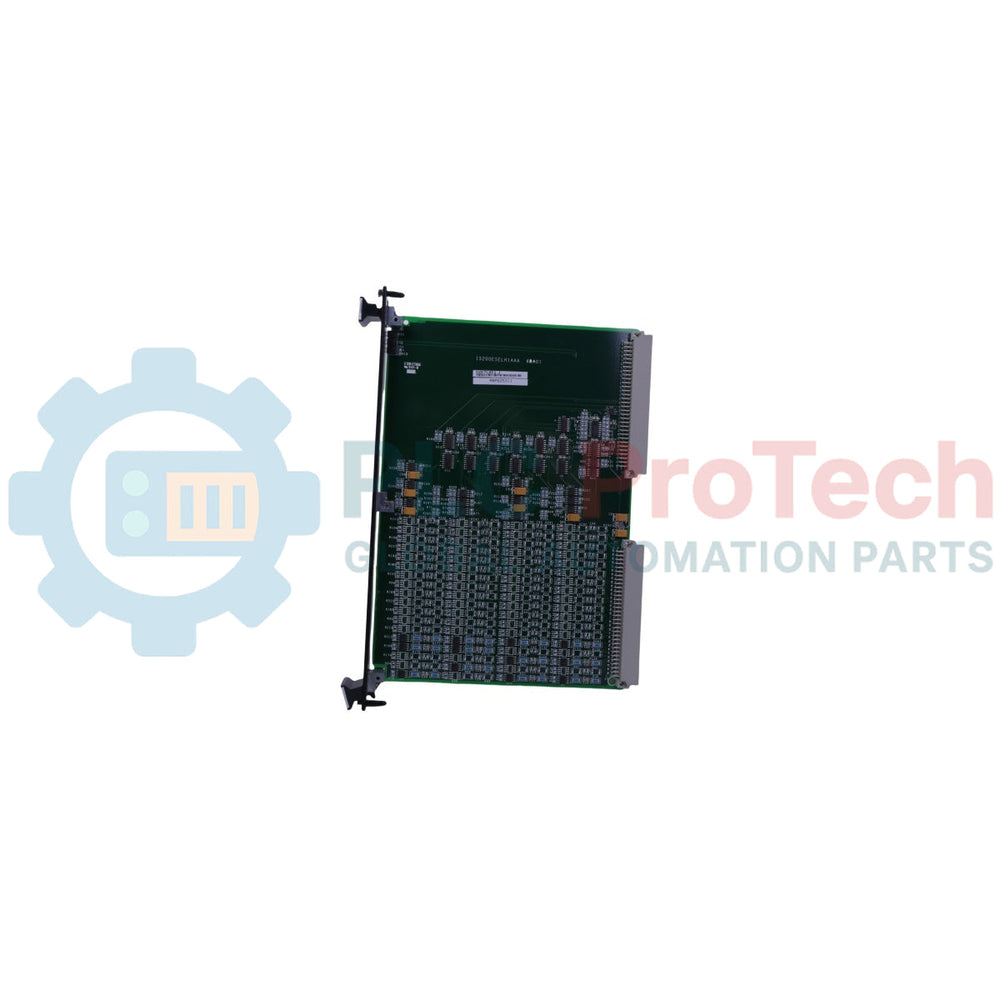

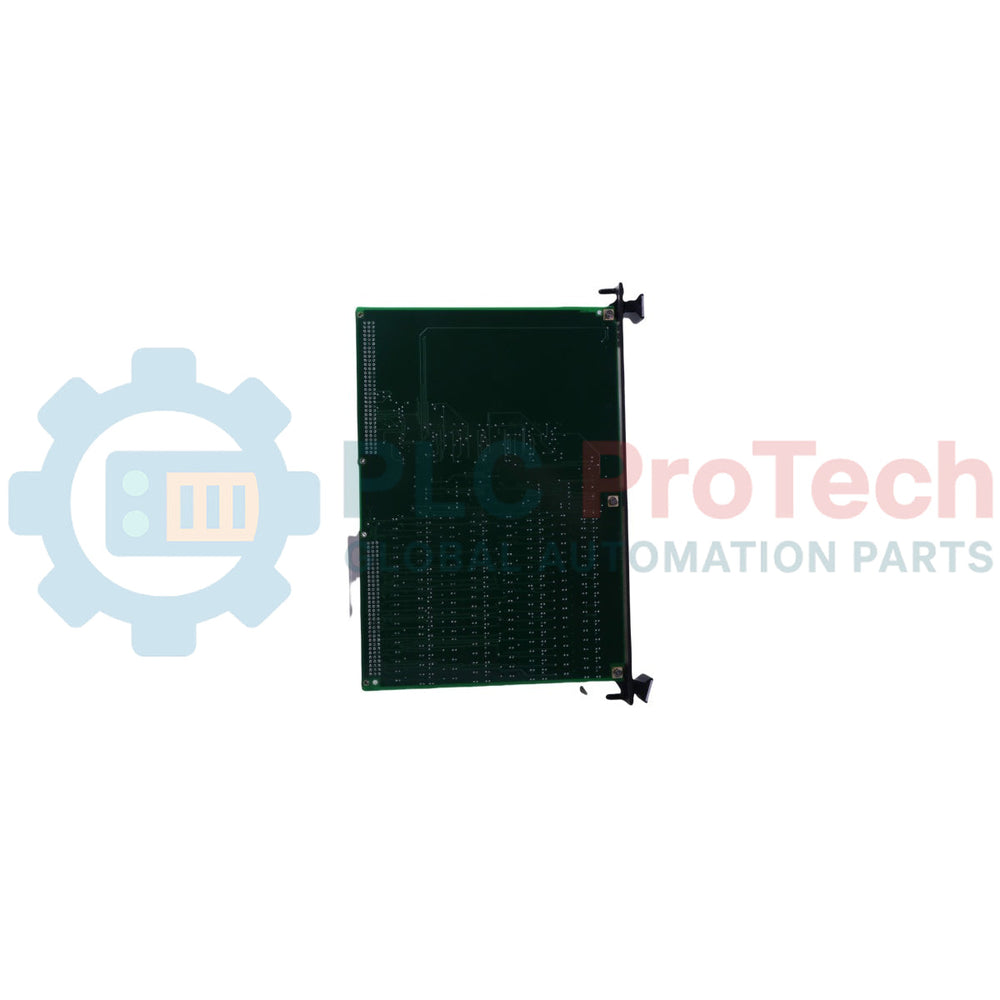

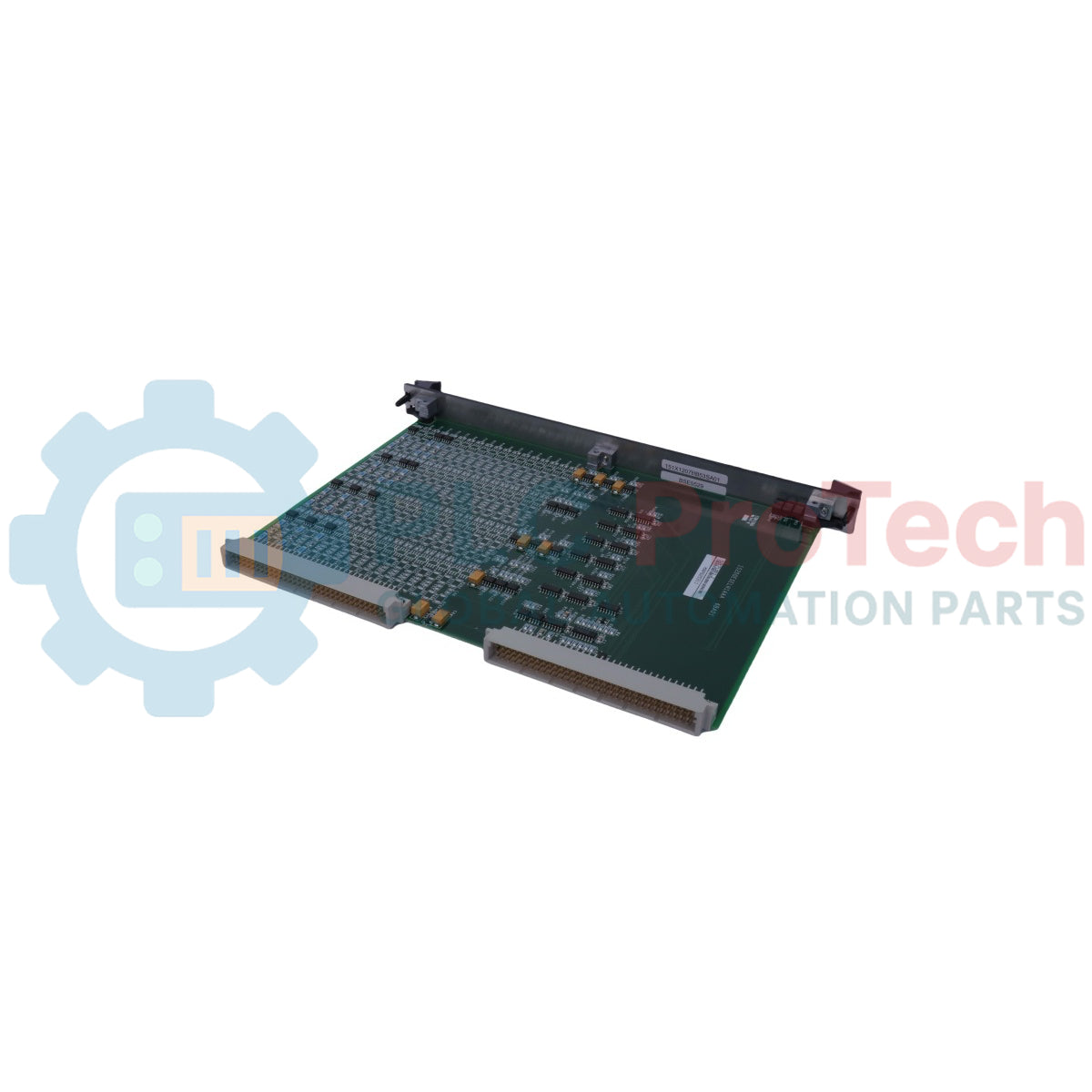

IS200ESELH1AAA به‌عنوان برد کلکتور اکسایتر توسعه‌یافته برای پلتفرم کنترل Mark VI Speedtronic عمل می‌کند. این مجموعه الکترونیکی عمدتاً در سیستم‌های کنترل توربین برای مدیریت پیوسته پارامترهای توربین‌های بخار و گاز به کار می‌رود. IS200ESELH1AAA که در زیرساخت Simplex یا ساختار افزونه‌پذیر Triple Modular Redundant (TMR) کار می‌کند، پالس‌های گیت در سطح منطقی را مستقیماً از یک کارت مدیریت ورودی/خروجی EMIO مبتنی بر VME دریافت می‌کند. این ماژول با حداکثر شش سیگنال مجزای پالس گیت ارتباط برقرار کرده و این خروجی‌ها را به یک برد تقویت‌کننده پالس گیت اکسایتر EGPA خارجی که درون کابین محفظه‌ای جداگانه قرار دارد، هدایت می‌کند. این برد مدار چاپی با پوشش کانفورمال، که به مدارهای سرکوب ولتاژ و محدودکننده مجهز به بیش از ۲۰۰ مقاومت، دیود، ترانزیستور و مدار مجتمع مجهز است، مسیرهای اجرای پاک داده را میان دو کانکتور بک‌پلین چندپایه فراهم می‌کند.

ویژگی‌ها

حداکثر شش سیگنال مجزای پالس گیت در سطح منطقی را مستقیماً از واحد مدیریت EMIO میزبان به سبک VME دریافت می‌کند.
اطلاعات گیت پردازش‌شده را به یک ماژول تقویت‌کننده پالس گیت اکسایتر EGPA نصب‌شده در کابین جداگانه هدایت می‌کند.
معماری یکپارچه سرکوب ولتاژ را با استفاده از شبکه‌ای متشکل از بیش از ۲۰۰ مقاومت، خازن، ترانزیستور و دیود به کار می‌گیرد.
دارای پنل جلویی باریک با سه LED وضعیت برای پایش Power، Active و Gating است.
با پیکربندی‌های ساده سیستم با استفاده از یک واحد، یا پیکربندی‌های TMR با استفاده از دو برد که از طریق لینک‌های M1 و M2 هدایت می‌شوند، سازگار می‌شود.
دارای پوشش عایق صنعتی کانفورمال ویژه روی لایه سطحی فعال PCB برای افزایش دوام سخت‌افزار است.

کاربردها

سیستم‌های Mark VI Speedtronic: هدایت وظایف همگام‌سازی پالس گیت برای کنترل توربین‌های گاز و بخار در مقیاس نیروگاهی.
کنترل‌های تحریک: ایجاد ارتباط میان نقشه‌های منطقی رابط بلوک‌های ورودی/خروجی اصلی و تقویت‌کننده‌های خارجی پالس گیت.
عملیات افزونه‌پذیر TMR: عملکرد به‌عنوان گره‌ای ایزوله برای دریافت پالس که به‌طور هم‌زمان توسط پردازنده‌های مجزای کنترل هدایت می‌شود.

مشخصات فنی

پارامتر	مقدار
سازنده	General Electric
کد عملکردی / شماره قطعه	IS200ESELH1AAA
مخفف عملکردی	ESEL
سری	Mark VI Speedtronic
نوع محصول	برد کلکتور اکسایتر
سبک مونتاژ	مونتاژ عادی
تعداد کل بازنگری‌های محصول	۳ بازنگری
سازگاری معکوس	دو بازنگری نخست سازگار هستند
پوشش PCB	دارای پوشش کانفورمال
قابلیت سیگنال ورودی	حداکثر ۶ ورودی پالس گیت
سخت‌افزار رابط	۲ کانکتور بک‌پلین
نشانگرهای وضعیت	۳ LED پنل جلویی (Power، Active، Gating)
وزن	۰.۸۵ کیلوگرم
ابعاد (W x H x D)	۲۵ میلی‌متر x ۳۳۰ میلی‌متر x ۱۷۸ میلی‌متر

اتصالات/رابط‌ها

نوع کانکتور	عملکرد
کانکتورهای بک‌پلین (دوگانه)	مسیرهای رابط باس و اتصالات برق را درون محفظه رک فراهم می‌کند

راهنمای نصب

پیش از نصب ماژول، تمام مسیرهای برق اصلی ورودی به شاسی کنترل توربین Mark VI را خاموش کنید.
برد را به‌صورت یکنواخت در امتداد ریل‌های تعیین‌شده رک بلغزانید تا دو کانکتور بک‌پلین به‌طور کامل به قاب گیرنده متصل شوند.
گیره‌های نصب بالایی و پایینی را به‌طور ایمن روی قاب محفظه محکم کنید تا از بروز خطاهای ناشی از شل بودن اتصال جلوگیری شود.
با ارزیابی LEDهای Power، Active و Gating هنگام راه‌اندازی سیستم، از عملکرد صحیح ردیابی در پنل جلویی اطمینان حاصل کنید.

FAQ

آیا هر سه بازبینی سخت‌افزاری با رتبه A این ماژول کاملاً یکسان هستند؟

خیر. تنها دو بازبینی نخست محصول با رتبه A، برای حفظ سازگاری رو به عقب در مجموعه سیستم، سبک بازبینی یکسانی دارند.

چه اجزای عملکردی در پیکربندی افزونگی پیمانه‌ای سه‌گانه، ماژول را راه‌اندازی می‌کنند؟

در یک زیرساخت TMR، به یک جفت از این واحدها نیاز است؛ یک برد مستقیماً توسط پیوند M1 راه‌اندازی می‌شود و برد دیگر با پیوند M2 ارتباط برقرار می‌کند.

سه نشانگر یکپارچه روی پنل جلویی چه چیزی را پایش می‌کنند؟

سه LED نصب‌شده در قسمت بالایی، پایش محلی و واضح وضعیت توان سیستم، وضعیت برد فعال و حلقه‌های گیت سیگنال فعال را فراهم می‌کنند.

دستگاه ورودی‌های گیت خود را از کدام کارت سخت‌افزاری داخلی دریافت می‌کند؟

برد حداکثر شش ورودی پالس گیت در سطح منطقی را از یک ماژول رابط EMIO مبتنی بر VME متصل دریافت می‌کند.
