• IS200JPDCG1A
1 1

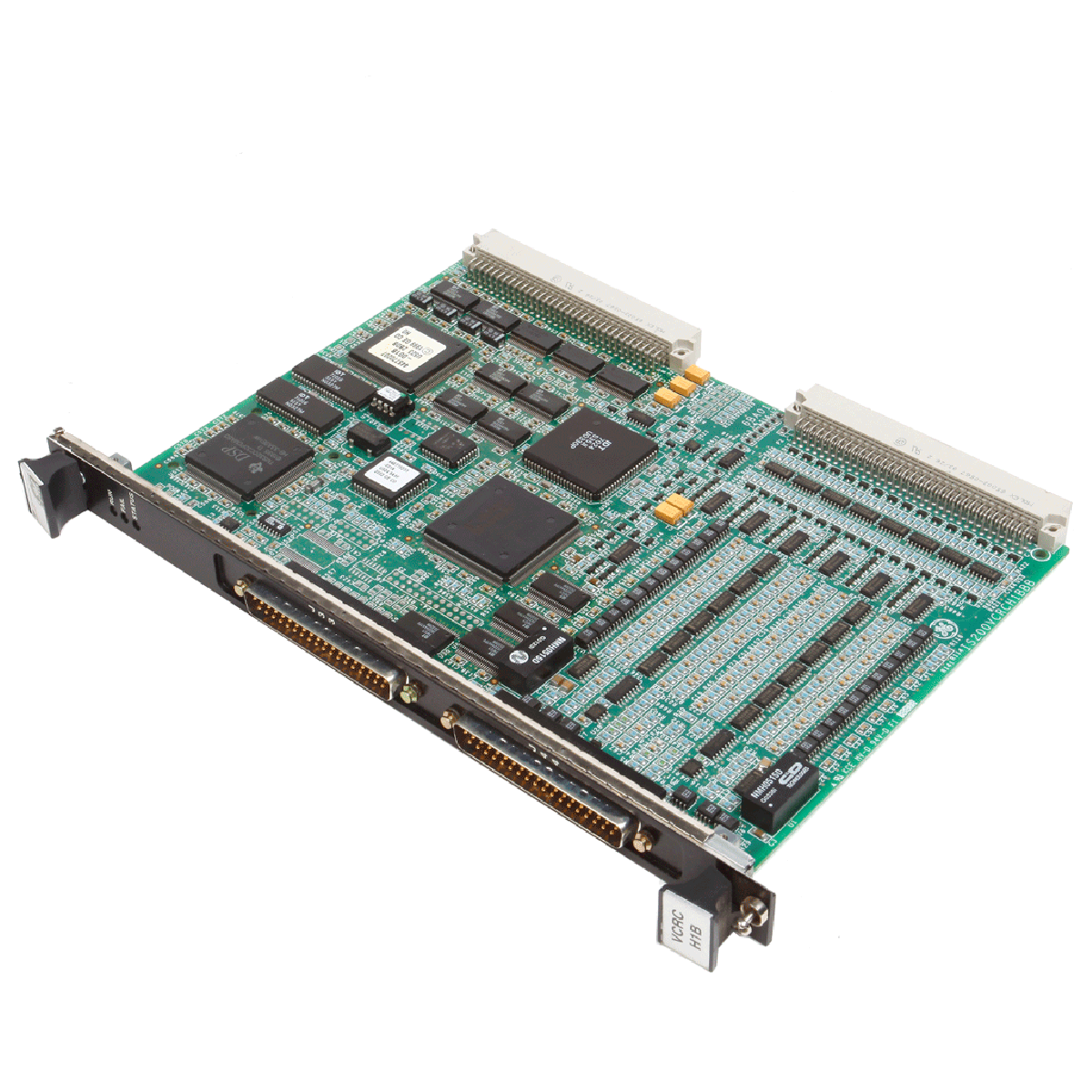

تابلو توزیع برق GE IS200JPDCG1A Mark VI Speedtronic

تابلو توزیع برق GE IS200JPDCG1A Mark VI Speedtronic

فقط 1 قلم کالا در انبار باقی مانده است

  • تولیدکننده: General Electric

  • کشور سازنده:ایالات متحده آمریکا

  • نوع محصول: برد توزیع برق

  • پرداخت: حواله بانکی (T/T)، وسترن یونیون

  • وزن: 2500g

  • ابعاد: 17.78(W) × 7.62(D) × 51.81(H) cm

  • بندر حمل و نقل: شیامن

  • گارانتی: ۱۲ ماه

مشاهده جزئیات کامل
توضیحات محصول
FAQ
ارسال و بازگشت کالا
جزئیات بیشتر
نظرات کاربران

توضیحات

IS200JPDCG1A به عنوان برد توزیع برق متراکم در سیستم کنترل توربین Mark VI جنرال الکتریک عمل می‌کند. این برد عملکردهای ورودی و خروجی را ترکیب کرده و برق ۱۲۵ ولت مستقیم، ۱۱۵/۲۳۰ ولت متناوب و ۲۸ ولت مستقیم را به سایر بردها و بسته‌ها در سیستم‌های مدیریت توربین بخار، گاز یا بادی ارائه می‌دهد. IS200JPDCG1A به عنوان ماژول اصلی میزبان بسته بازخورد سیستم توزیع برق (PPDA) عمل کرده و سیگنال‌های بازخورد تشخیصی را از مدارهای محلی و بردهای توزیع بالادستی زنجیره‌ای به صورت مستقیم دریافت و چندگانه‌سازی می‌کند تا نظارت سیستم از طریق IONet تسهیل شود.

ویژگی‌ها

  • پشتیبانی یکپارچه بازخورد PPDA: میزبان بسته ورودی/خروجی PPDA روی کانکتور JA1 است که سیگنال‌های تشخیصی محلی و زنجیره‌ای را بدون نیاز به خطوط انتقال تشخیص جداگانه مسیریابی می‌کند.
  • توزیع برق چند باس: توزیع همزمان برق ۱۲۵ ولت مستقیم، ۱۱۵/۲۳۰ ولت متناوب و ۲۸ ولت مستقیم در مناطق تقسیم‌بندی شده برد.
  • محافظت گسترده با پلی‌فیوز: شامل بیست و شش خروجی محافظت شده با پلی‌فیوز ۱.۶ آمپر برای توزیع دستگاه‌های کمکی به همراه اتصالات برق کنترلر و سوئیچ با جریان بالا بدون فیوز اختصاصی.
  • زنجیره‌سازی برد بالادستی: مجهز به کانکتور کابل روبانی ۵۰ پین (P2) که امکان اتصال تا چهار برد توزیع اضافی به حلقه بازخورد PPDA را فراهم می‌کند.
  • قابلیت تشخیص خطای زمین: دارای مدار مرکزکننده باس که از طریق جامپر JP2 فعال می‌شود و هر دو طرف باس ۱۲۵ ولت مستقیم را از طریق مقاومت‌های ۸۴ کیلو اهم به زمین عملکردی متصل می‌کند تا نظارت دقیق خطا انجام شود.

کاربردها

  • سیستم‌های مدیریت توربین گاز و بخار
  • کاربردهای کنترل توربین بادی انرژی جایگزین
  • کابینت‌های کنترل صنعتی خودکار با استفاده از زیرساخت Mark VI Speedtronic

اطلاعات سفارش

نسخه ماژول جزئیات پیکربندی
IS2020JPDCG01 نسخه استاندارد برای اکثر کاربردهای توزیع برق
IS2020JPDCG02 نسخه ویژه شامل جامپر سیمی روی مجموعه دیود D1 برای فعال‌سازی ورودی باتری B در JD2 به عنوان خروجی

مشخصات فنی

مورد شرح / مقدار
تولیدکننده جنرال الکتریک
سری Mark VI Speedtronic
شماره قطعه IS200JPDCG1A
اختصار عملکردی JPDC
ورودی‌های ۲۸ ولت مستقیم (JR, JS, JT) حداکثر ۱۹ آمپر هر کدام، حداکثر ۱۵ ولت
خروجی‌های بدون فیوز ۲۸ ولت مستقیم (J1, JP1, JCR, JCS, JCT, JRS, JSS, JTS) حداکثر ۱۳ آمپر برای هر پین؛ جریان کل نباید از ۱۲.۵ آمپر تجاوز کند
خروجی‌های فیوزدار ۲۸ ولت مستقیم (JR1-JR10, JS1-JS8, JT1-JT8) فیوز پلی ۱.۶ آمپر برای هر اتصال
ورودی ۱۱۵/۲۳۰ ولت متناوب (JAC) حداکثر ۱۳ آمپر، ۱۱۵/۲۳۰ ولت متناوب، ۵۰/۶۰ هرتز (محافظت شده توسط کلید مدار ۳۰ آمپر)
خروجی‌های ۱۱۵/۲۳۰ ولت متناوب (JAC1, JAC2) حداکثر ۱۰ آمپر هر کدام، محافظت شده توسط فیوزهای تأخیری ۱۰ آمپر ۲۵۰ ولت
ورودی‌های باتری ۱۲۵ ولت مستقیم (JD1, JD2) حداکثر جریان کل ۲۰ آمپر، دامنه ولتاژ ورودی ۹۰-۱۴۵ ولت DC
ورودی DACA ۱۲۵ ولت DC (JZ2) حداکثر ۱۰ آمپر، ۱۲۵ ولت DC نامی، ۱۴۵ ولت DC حداکثر
امپدانس به زمین بیش از ۷۵ کیلو اهم (پرشوتر JP1 نصب شده)، بیش از ۱۵۰۰ کیلو اهم (پرشوتر JP1 برداشته شده)
دامنه دمای کاری -۳۰ تا ۶۵ درجه سانتی‌گراد (-۲۲ تا ۱۴۹ درجه فارنهایت)
اندازه برد عرض ۱۷.۲ سانتی‌متر × ارتفاع ۴۸.۲۶ سانتی‌متر (۶.۷۵ اینچ × ۱۹.۰ اینچ)
اندازه ماژول عرض ۱۷.۷۸ سانتی‌متر × ارتفاع ۵۱.۸۱ سانتی‌متر × عمق ۷.۶۲ سانتی‌متر (۷.۰ اینچ × ۲۰.۴ اینچ × ۳ اینچ)
محل کارخانه سالم، ویرجینیا، ایالات متحده آمریکا

اتصالات/رابط‌ها

کانکتور / سیگنال عملکرد
JR، JS، JT ورودی‌های منبع تغذیه ۲۸ ولت DC
JAC ورودی برق ۱۱۵/۲۳۰ ولت AC
JAC1، JAC2 خروجی‌های برق ۱۱۵/۲۳۰ ولت AC (JAC1 از طریق SWAC1 سوئیچ می‌شود)
JD1، JD2 ورودی‌های باتری ۱۲۵ ولت DC (از طریق ماژول دیود D1 به صورت OR شده)
JZ2 اتصال ماژول DACA ۱۲۵ ولت DC
J1R، J1S، J1T خروجی‌های ۱۲۵ ولت DC به منابع تغذیه DC/DC خارجی ۲۸ ولت DC
J7A، J7B، J7C خروجی‌های ۱۲۵ ولت DC به بردهای ترمینال خروجی رله TRLY
J8A، J8B، J8C خروجی‌های محدود شده به اتصال کوتاه ۱۲۵ ولت DC با مقاومت‌های سری ۲۲ اهم برای بردهای TBCI
P2 کانکتور کابل روبانی ۵۰ پین برای ورودی‌های زنجیره تشخیصی
JA1 کانکتور ۶۲ پین D-shell برای بسته بازخورد ورودی/خروجی PPDA
TB1 بلوک ترمینال ۵ پیچ برای پیکربندی اتصال باس ۲۸ ولت DC
TB2، TB3، TB4 بلوک‌های ترمینال دسترسی مستقیم برای سیگنال‌های بازخورد تشخیصی آنالوگ خام

راهنمای نصب

  • جهت نصب: ماژول باید به صورت عمودی نصب شود به طوری که کانکتور ورودی ۱۱۵/۲۳۰ ولت AC (JAC) در پایین قرار گیرد. پایه ماژول را با چهار پیچ از طریق سوراخ‌های نصب بالا و پایین به پشت پنل محکم کنید.
  • یکپارچگی ماژول: برای جلوگیری از آسیب فیزیکی، برد مدار چاپی را از صفحه نصب فولادی کارخانه جدا نکنید؛ همیشه برد و صفحه پشتی را به صورت یک مجموعه کامل ماژول جایگزین کنید.
  • زمین عملکردی (FE): اطمینان حاصل کنید که ماژول به طور محکم به سطح ورق فلزی زیرین که به شبکه زمین عملکردی (FE) متصل است، پیچ شده باشد تا نقطه مرجع مناسبی برای حلقه‌های تشخیصی ایجاد شود.
  • زمین حفاظتی (PE): سیم‌های زمین اختصاصی جداگانه باید اتصالات پیچ ماژول E5 و/یا E6 را مستقیماً به باس زمین حفاظتی محفظه متصل کنند. مسیرهای زمین باید جریان ۶۰ آمپر را به مدت ۶۰ ثانیه با افت ولتاژ کمتر از ۱۰ ولت تحمل کنند.
  • محل قرارگیری فیلتر: فیلترهای خط ورودی را بلافاصله روی پایه‌ای که به زمین حفاظتی (PE) متصل است یا در کنار باس زمین حفاظتی محفظه قرار دهید و از کوتاه‌ترین طول سیم‌ها استفاده کنید تا امپدانس فرکانس رادیویی کاهش یابد.
  • تأخیر در بازتوانی برق: پس از قرار دادن کلیدهای سوئیچ SW1R، SW1S یا SW1T در موقعیت خاموش، حداقل ۳۰ ثانیه صبر کنید قبل از بازتوانی برق تا از آسیب ناشی از ولتاژ ورودی ناگهانی مخرب به مدارهای ورودی منبع تغذیه ۲۸ ولت DC متصل جلوگیری شود.
Loading product navigation…
Key Features:
#GE Mark VI #Power Distribution Boards

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

تابلو توزیع برق GE IS200JPDCG1A Mark VI Speedtronic

Download Open in new tab

What is the purpose of the 30-second wait time warning labeled on the module switches?
When the external dc/dc converter supply switches (SW1R, SW1S, SW1T) are turned off, a 30-second delay is required before switching them back on to prevent electrical inrush damage to the input circuits of the connected 28 V dc power supplies.

How are the ground networks segregated on the power distribution board?
The board splits grounding into a Protective Earth (PE) connection for hardware safety and switch body paths, and a Functional Earth (FE) connection used through the mounting supports as a reference point for analog diagnostic feedback signals.

Why are there no diagnostic feedback loops provided for the J8A, J8B, and J8C power outputs?
Feedback loops are omitted for these specific outputs because they feed Contact Input (TBCI) terminal boards, which feature their own onboard internal voltage monitoring circuits.

How do you reset a latch-off state caused by an overcurrent event on the auxiliary device outputs?
The twenty-six auxiliary outputs are protected by 1.6 A polyfuses that latch off during overcurrent conditions; to reset them, you must cycle the input power to the affected polyfuse circuit.

ارسال سریع جهانی

  • تحویل استاندارد: ۴-۶ روز کاری از طریق DHL، FedEx و UPS.
  • ارسال فوری: ارسال همان روز برای سفارش‌های موجود در انبار که قبل از ساعت ۲:۰۰ بعدازظهر (GMT+8) ثبت شده‌اند.
  • پوشش جهانی: خدمات به بیش از ۱۵۰ کشور، شامل تحویل سریع به عربستان سعودی و امارات.

بازگشت کالا و گارانتی

  • ضمانت ۳۰ روزه: بازگشت کالا برای محصولات موجود در انبار با بسته‌بندی اصلی و مهر کارخانه پذیرفته می‌شود.
  • گارانتی ۱۲ ماهه: هر قطعه صنعتی با گارانتی فنی حرفه‌ای ما پشتیبانی می‌شود.

سفارش‌ها از دوشنبه تا جمعه پردازش و تحویل داده می‌شوند (به جز تعطیلات رسمی).


برای شرایط کامل واجد شرایط بودن، هزینه‌های بازگردانی و جزئیات بازگشت بین‌المللی، لطفاً سیاست رسمی ما را مشاهده کنید سیاست بازپرداخت و بازگشت کالا .
