سیستم حفاظت ترانسفورماتور GE Multilin مدل 745-W2-P5-G5-HI-A-R-E

Q: این دستگاه از چه پیکربندی ترانسفورماتوری محافظت میکند؟

این دستگاه بهطور ویژه برای حفاظت و مدیریت ترانسفورماتورهای قدرت سهسیمپیچه طراحی شده است که با کد گزینه W2 پیکربندی میشوند.

SKU 745-W2-P5-G5-HI-A-R-E

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: General Electric
شماره محصول: 745-W2-P5-G5-HI-A-R-E
کشور سازنده:ایالات متحده آمریکا
نوع محصول: رله مدیریت فیدر
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 8500g
ابعاد: ۲۲۰ میلی‌متر x ۲۷۵ میلی‌متر x ۳۰۰ میلی‌متر (W x H x D)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

GE Multilin 745-W2-P5-G5-HI-A-R-E یک رله حفاظتی ریزپردازنده‌محور برای ترانسفورماتورهای سه‌سیم‌پیچه است که برای حفاظت اولیه و مدیریت ترانسفورماتورهای قدرت طراحی شده است. این دستگاه حفاظت دیفرانسیل پرسرعت، پایش گسترده جریان، ولتاژ و فرکانس، و همچنین قابلیت‌های یکپارچه منطق برنامه‌پذیر را فراهم می‌کند. GE Multilin 745-W2-P5-G5-HI-A-R-E با ورودی‌ها/خروجی‌های آنالوگ جامع و زیرساخت ارتباطی پیشرفته، شامل رابط اترنت 10Base-T، یکپارچه‌سازی روان با شبکه‌های مدرن اتوماسیون پست برق و سیستم‌های صنعتی SCADA را تضمین می‌کند. این دستگاه از پیکربندی‌های پیچیده ترانسفورماتور با محدودسازی خودکار و حذف مؤلفه توالی صفر پشتیبانی می‌کند.

ویژگی‌ها

قابلیت حفاظت دیفرانسیل ترانسفورماتور سه‌سیم‌پیچه
حفاظت دیفرانسیل درصدی دوسراشیب پرسرعت با محدودسازی هارمونیکی
رابط ارتباطی پیشرفته با پشتیبانی از اترنت 10Base-T، RS485 و RS422
بسته توسعه ورودی/خروجی آنالوگ یکپارچه شامل 4 ورودی آنالوگ و 8 خروجی آنالوگ
منطق برنامه‌پذیر پیشرفته با استفاده از FlexLogic برای طرح‌های کنترلی سفارشی
رابط کاربری پیشرفته با نمایشگر فلورسنت خلأ 40کاراکتری و 22 LED وضعیت
قابلیت‌های جامع ثبت رخداد، نوسان‌نگاری و ثبت داده

کاربردها

حفاظت اولیه و پشتیبان ترانسفورماتورهای قدرت سه‌سیم‌پیچه
اتوماسیون پست برق و پایش توزیع توان صنعتی
تحلیل هارمونیک و شبیه‌سازی دمای سیم‌پیچ ترانسفورماتور
طرح‌های حفاظت و کنترل اتصال متقابل شبکه و تأسیسات برق

اطلاعات سفارش

مدل پایه: 745 (سیستم حفاظت ترانسفورماتور)
آرایش سیم‌پیچ: W2 (ترانسفورماتور سه‌سیم‌پیچه)
ورودی جریان فاز: P5 (5 A)
ورودی جریان زمین: G5 (5 A)
توان کنترلی: HI (90 تا 300 VDC / 70 تا 265 VAC @ 45 تا 66 Hz)
ورودی/خروجی آنالوگ: A (4 ورودی آنالوگ / 8 خروجی آنالوگ)
ارتباطات: R (ارتباطات پیشرفته: RS485 پشت دستگاه / RS422 پشت دستگاه / RS232 جلوی دستگاه و اترنت 10Base-T)
نمایشگر: E (نمایشگر پیشرفته: LCD 40کاراکتری، 22 LED)

مشخصات فنی

پارامتر	مشخصات
سازنده	GE Multilin
عملکرد اصلی	حفاظت و مدیریت ترانسفورماتور سه‌سیم‌پیچه
ورودی جریان فاز	5 A
ورودی جریان زمین	5 A
ولتاژ کنترلی (HI)	90 تا 300 VDC، 70 تا 265 VAC @ 45 تا 66 Hz
محدوده فرکانس	45 تا 66 Hz
ورودی‌های آنالوگ	4 کانال (0 تا 1 mA، 0 تا 20 mA، یا 4 تا 20 mA)
خروجی‌های آنالوگ	8 کانال (0 تا 1 mA، 0 تا 20 mA، یا 4 تا 20 mA)
ارتباطات	RS232 جلوی دستگاه، RS485/RS422 پشت دستگاه، اترنت 10Base-T
پروتکل‌ها	Modbus RTU، DNP 3.0 Level 2، Modbus TCP/IP

دستورالعمل‌های نصب

نصب روی پنل: دستگاه را محکم در برش استاندارد پنل تابلو برق نصب کنید تا تنش مکانیکی و لرزش به حداقل برسد.
زمین‌کردن: یک اتصال زمین اختصاصی با امپدانس پایین به شینه زمین ترمینال پشتی برقرار کنید تا تداخل EMI/RFI کاهش یابد.
اتصالات ترانسفورماتور جریان: پیش از برق‌دار کردن، از هم‌راستایی صحیح پلاریته در تمام ورودی‌های CT فاز و زمین اطمینان حاصل کنید.
مدیریت حرارتی: اطراف دریچه‌های خنک‌کننده در پشت دستگاه، فضای کافی برای اطمینان از تهویه طبیعی جابجایی فراهم کنید.

انطباق و گواهی‌ها

دارای فهرست UL (ایالات متحده و کانادا)
سیستم مدیریت کیفیت ISO9001:2000

FAQ

این دستگاه از چه پیکربندی ترانسفورماتوری محافظت می‌کند؟

این دستگاه به‌طور ویژه برای حفاظت و مدیریت ترانسفورماتورهای قدرت سه‌سیم‌پیچه طراحی شده است که با کد گزینه W2 پیکربندی می‌شوند.

مشخصات الکتریکی منبع تغذیه کنترلی HI چیست؟

گزینه تغذیه ولتاژبالا در محدوده 90 تا 300 ولت DC یا 70 تا 265 ولت AC، با فرکانس 45 تا 66 هرتز، کار می‌کند.

آیا این مدل از اتصال شبکه پشتیبانی می‌کند؟

بله، این دستگاه دارای گزینه ارتباطی پیشرفته است که شامل یک درگاه اختصاصی اترنت 10Base-T در پنل پشتی می‌شود و از Modbus TCP/IP و DNP 3.0 پشتیبانی می‌کند.

View all FAQs →

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

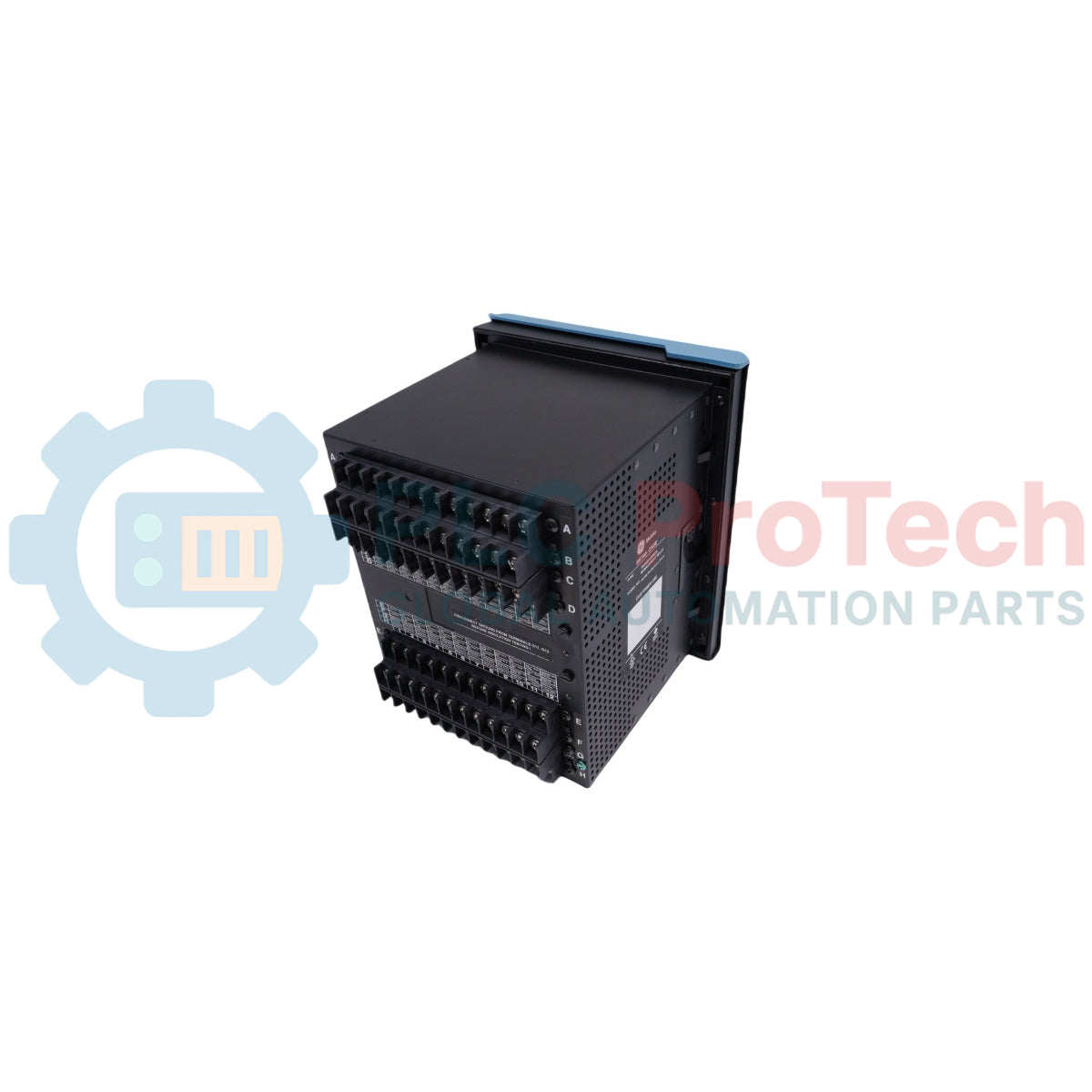

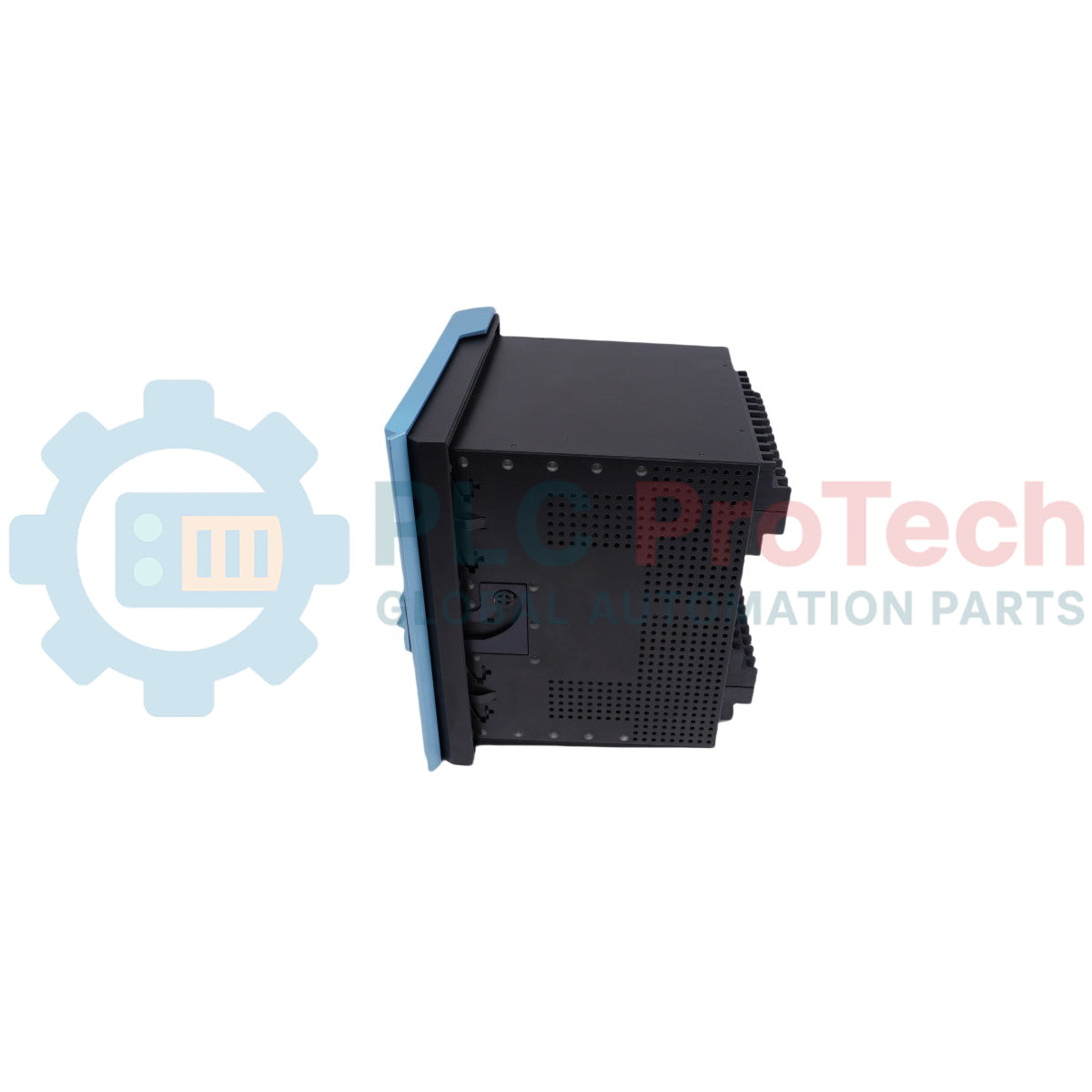

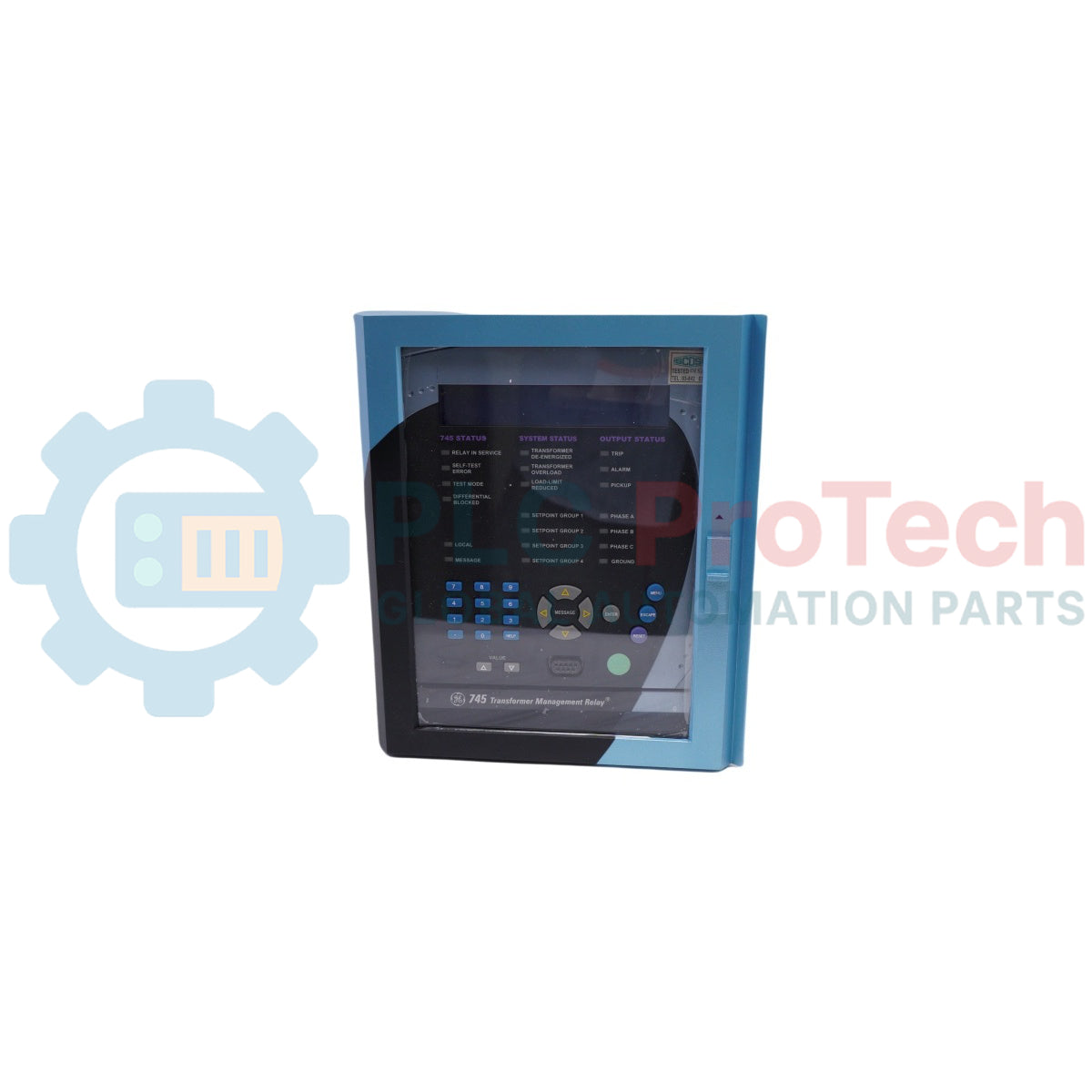

General Electric GE Multilin SR745-W2-P5-G5-HI-A-R-E
