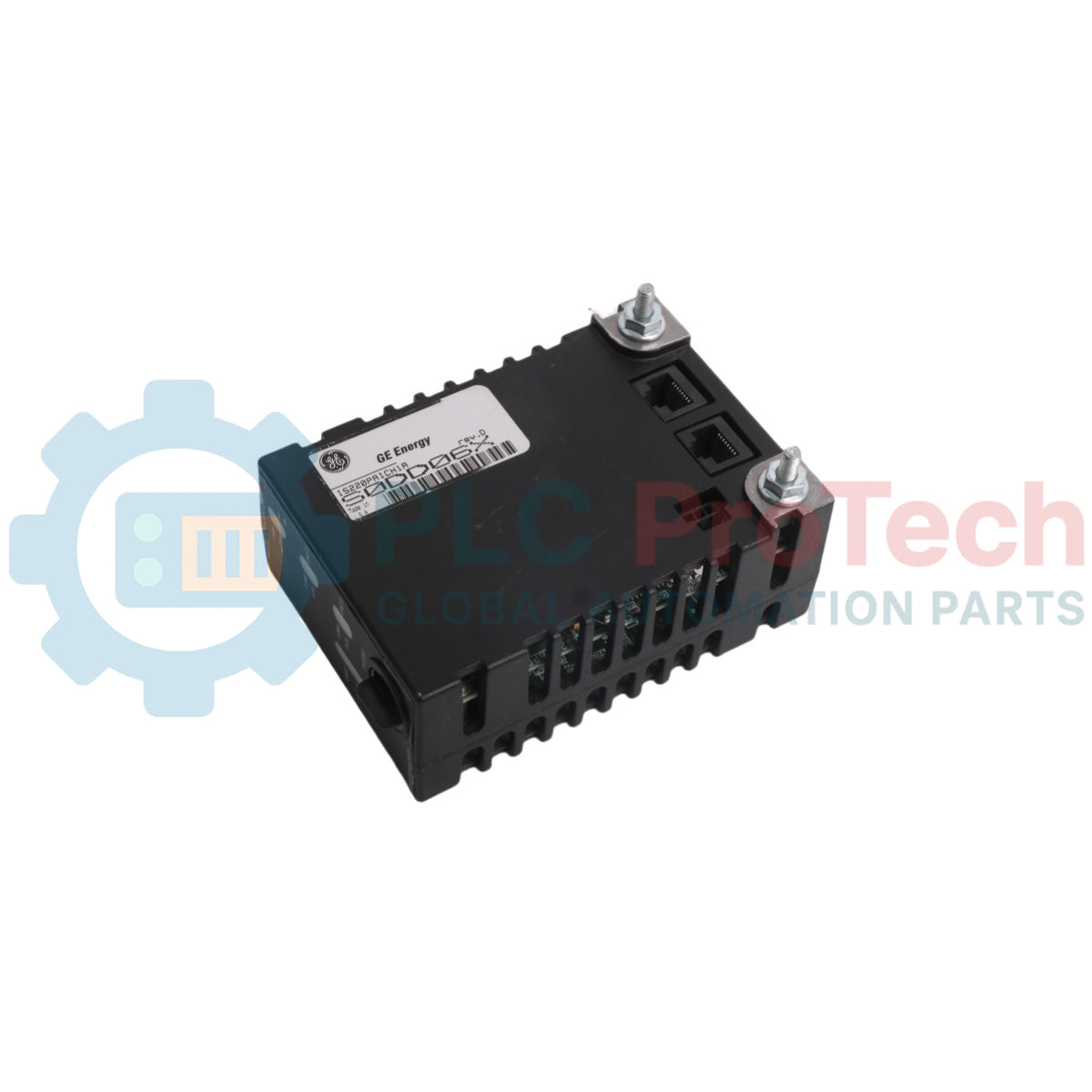

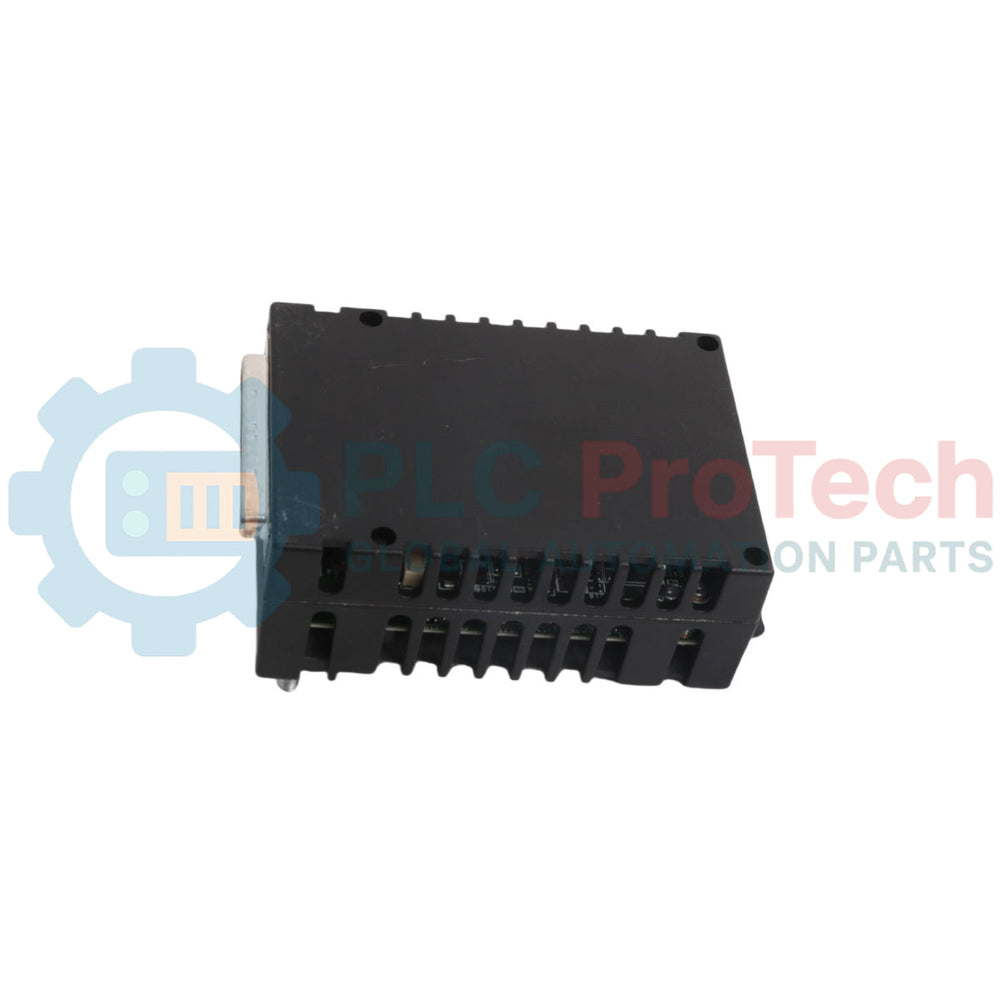

پک ورودی/خروجی آنالوگ General Electric Mark VIe مدل IS220PAICH1A

Q: نیازمندیهای اصلی منبع تغذیه برای این پک چیست؟

این پک با ورودی نامی 28.0 VDC کار میکند و در جریان 0.49 A DC، محدودههای عملیاتی دقیقی بین حداقل 27.4 VDC و حداکثر 28.6 VDC را حفظ میکند.

Q: این پک ورودی/خروجی معمولاً در کجای یک سیستم نصب میشود؟

محل نصب معمول این دستگاه، داخل معماری رک VME سیزدهشیاره یا بیستویکشیاره است.

Q: این سختافزار برای پشتیبانی از چه معماری سیستمی بهینه شده است؟

این ماژول برای کار در یک سیستم با معماری افزونگی پیمانهای سهگانه (TMR) طراحی شده است که از ماژولهای کنترل مجزا و حلقههای شبکه اختصاصی استفاده میکند.

SKU IS220PAICH1A

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: General Electric
شماره محصول: IS220PAICH1A
کشور سازنده:ایالات متحده آمریکا
نوع محصول: پک ورودی/خروجی آنالوگ
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 2410g
ابعاد: ۱۳۰ میلی‌متر × ۱۳۰ میلی‌متر × ۸۵ میلی‌متر (H × W × D)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

IS220PAICH1A یک پک ورودی/خروجی آنالوگ است که توسط شرکت جنرال الکتریک آمریکا (GE Industrial Systems) به‌عنوان بخشی از سری Mark VIe برای سیستم‌های کنترل توربین و مدیریت محرک خودکار تولید شده است. این پک مستقیماً با بردهای ترمینال سازگار ارتباط برقرار می‌کند تا انتقال سیگنال‌های ورودی و خروجی آنالوگ دوطرفه را مدیریت کند. این محصول از پیکربندی‌های کنترلی تخصصی برای مجموعه‌های توربین گازی، بخار و بادی انرژی جایگزین پشتیبانی می‌کند. IS220PAICH1A که برای نصب در رک‌های VME دارای 13 یا 21 اسلات طراحی شده است، معمولاً در معماری کنترل افزونه سه‌گانه ماژولار (TMR) شامل ماژول‌های کنترل مجزا، شبکه‌های داخلی اختصاصی ورودی/خروجی و کارت‌های پردازنده مرکزی کار می‌کند. این ماژول دارای پوشش محافظ مدار از نوع کانفورمال برای تحمل محیط‌های صنعتی خورنده است و به چهار نشانگر وضعیت در قسمت جلویی، به همراه یک پورت ورودی/خروجی نصب‌شده در پایه، مجهز شده است.

ویژگی‌ها

پردازش کانال‌های متنوع ورودی و خروجی آنالوگ صنعتی برای سیستم‌های کنترل توربین
طراحی‌شده برای استفاده در معماری‌های شبکه افزونه سه‌گانه ماژولار (TMR)
دارای بازنگری عملکردی رده A با پوشش محافظ کانفورمال روی برد مدار چاپی

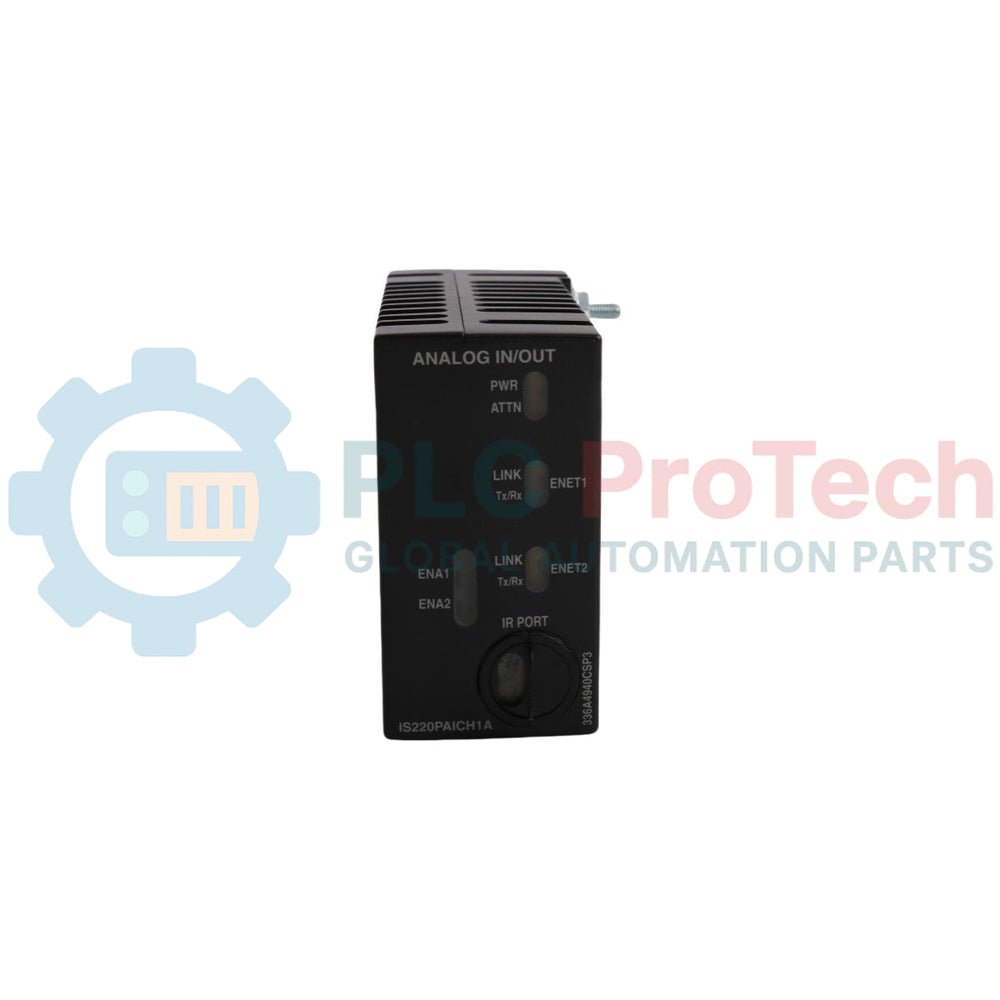

مجهز به چهار نشانگر وضعیت روی پنل جلویی برای عیب‌یابی فوری
دارای یک پورت رابط در قسمت زیرین مجموعه محفظه
تأییدشده برای ایمنی عملیاتی در مکان‌های غیرخطرناک و مکان‌های خطرناک تخصصی

کاربردها

مدیریت مجموعه محرک خودکار توربین گازی
سیستم‌های کنترل حلقه توربین بخار
کاربردهای کنترل توربین بادی انرژی جایگزین
معماری‌های کنترل توزیع‌شده نیازمند تأیید قابل‌اعتماد TMR

مشخصات فنی

پارامتر	مشخصات
تولیدکننده	شرکت جنرال الکتریک آمریکا (GE Industrial Systems)
شماره قطعه	IS220PAICH1A
سری	Mark VIe
مخفف عملکردی	PAIC
نوع محصول	پک ورودی/خروجی آنالوگ
نوع مجموعه	ماژول استاندارد IS220 با پوشش کانفورمال برد مدار چاپی
محدوده دمای محیط	-22 تا 149 درجه فارنهایت
حداقل ولتاژ منبع تغذیه	27.4 VDC
ولتاژ نامی منبع تغذیه	28.0 VDC
حداکثر ولتاژ منبع تغذیه	28.6 VDC
حداکثر جریان منبع تغذیه	0.49 A dc
حداکثر ولتاژ ورودی (کانال‌های 1-8)	10 V dc (با حداکثر جریان 20 mA dc)
حداکثر ولتاژ ورودی (کانال‌های 9-10)	5 V dc (با حداکثر جریان 20 mA dc)
حداکثر ولتاژ خروجی	16.3 V dc (با حداکثر جریان 20 mA dc)
حداکثر ولتاژ ترانسمیتر آنالوگ	25.2 V dc (با حداکثر جریان 21 mA dc)

اتصالات/رابط‌ها

مولفه رابط	مدل سازگار / عملکرد
IS200STAIH1A	رابط برد ترمینال ورودی-خروجی
IS200STAIH2A	رابط برد ترمینال ورودی-خروجی
IS20TBAIH1C	رابط برد ترمینال ورودی-خروجی
پورت ورودی/خروجی زیرین	پورت اختصاصی برای مسیریابی لینک ورودی/خروجی محلی

راهنمای نصب

استقرار در رک: پک ورودی/خروجی را در محل تعیین‌شده داخل مجموعه رک VME سازگار دارای 13 یا 21 اسلات نصب کنید.
اتصال به برد ترمینال: از اتصال ساختاری صحیح با بردهای ترمینال ورودی-خروجی تأییدشده، از جمله گزینه‌های TBAI (مانند IS20TBAIH1C) یا STAI (مانند IS200STAIH1A و IS200STAIH2A)، اطمینان حاصل کنید.
یکپارچگی منبع تغذیه: یک منبع تغذیه جریان مستقیم در محدوده بحرانی حداقل 27.4 VDC و حداکثر 28.6 VDC فراهم کنید و ولتاژ نامی 28.0 VDC را هدف قرار دهید.
الزامات راه‌اندازی TMR: کابل‌های شبکه و نشانی‌های گره را به‌گونه‌ای تنظیم کنید که با ماژول‌های کنترل مستقل و شبکه‌های ورودی/خروجی مجزایی که حلقه افزونه سه‌گانه ماژولار را تشکیل می‌دهند، به‌درستی همگام شوند.

انطباق و گواهی‌ها

استاندارد کلاس I، بخش 2، گروه‌های A، B، C، D: ANSI/ISA - 12.12.01-2015
کلاس I، ناحیه 2، گروه IIC
ATEX ناحیه 2، گروه IIC
گواهی مکان غیرخطرناک: UL E207865
گواهی‌های مکان خطرناک: UL E207685، UL DEMKO 12 ATEX 1114875X

FAQ

کدام بردهای ترمینال می‌توانند با این ماژول ارتباط برقرار کنند؟

این دستگاه با بردهای ترمینال ورودی-خروجی IS200STAIH1A، IS200STAIH2A و IS20TBAIH1C سازگار است.

نیازمندی‌های اصلی منبع تغذیه برای این پک چیست؟

این پک با ورودی نامی 28.0 VDC کار می‌کند و در جریان 0.49 A DC، محدوده‌های عملیاتی دقیقی بین حداقل 27.4 VDC و حداکثر 28.6 VDC را حفظ می‌کند.

این پک ورودی/خروجی معمولاً در کجای یک سیستم نصب می‌شود؟

محل نصب معمول این دستگاه، داخل معماری رک VME سیزده‌شیاره یا بیست‌ویک‌شیاره است.

این سخت‌افزار برای پشتیبانی از چه معماری سیستمی بهینه شده است؟

این ماژول برای کار در یک سیستم با معماری افزونگی پیمانه‌ای سه‌گانه (TMR) طراحی شده است که از ماژول‌های کنترل مجزا و حلقه‌های شبکه اختصاصی استفاده می‌کند.
