تولیدکننده: General Electric
شماره محصول: IC200PWR001
کشور سازنده:ایالات متحده آمریکا
نوع محصول: ماژول منبع تغذیه 24VDC
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 1000g
ابعاد: 133.4 mm x 49 mm x 39 mm
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

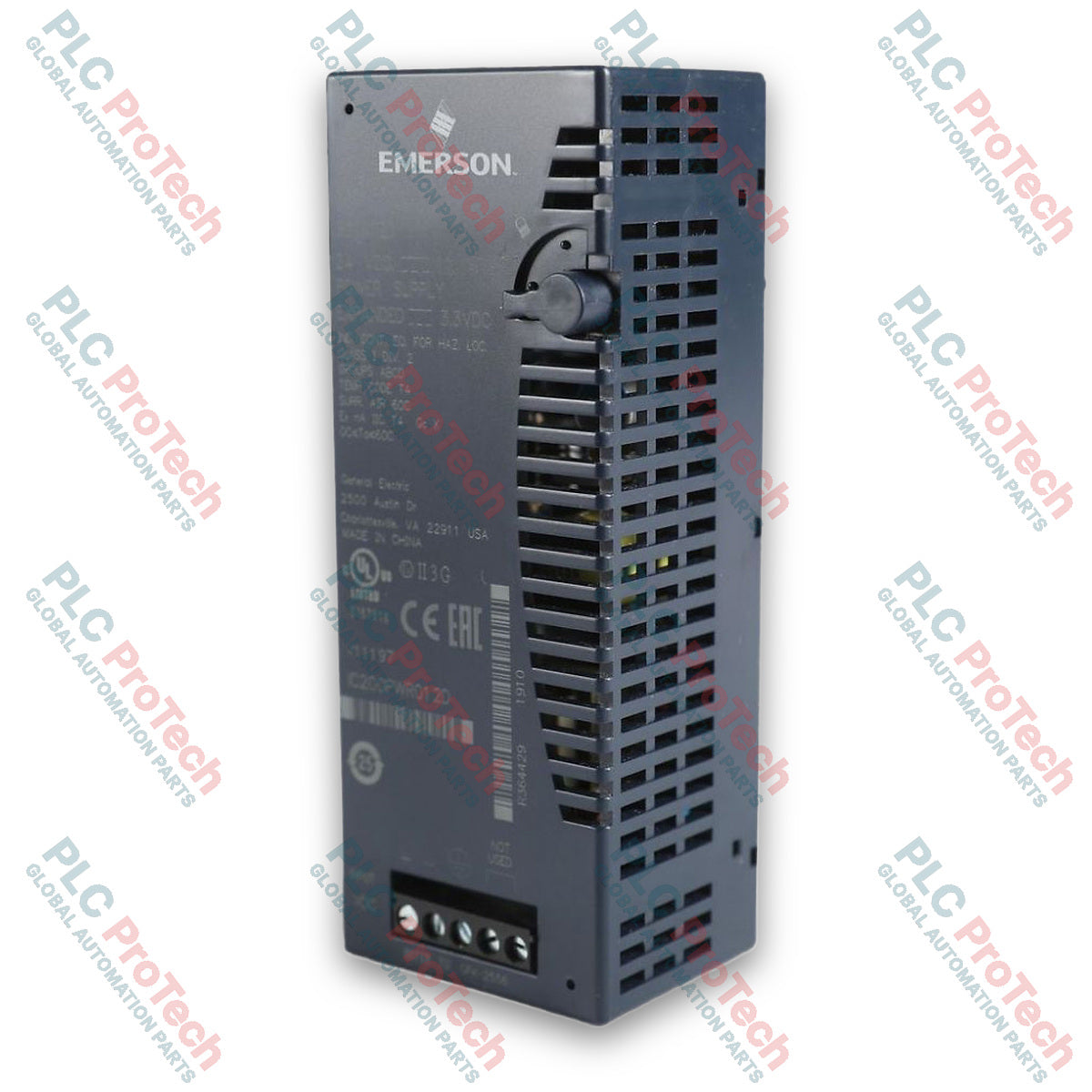

منبع تغذیه General Electric IC200PWR001 یک ماژول با ولتاژ ورودی اسمی 24VDC است که برای پلتفرم ورودی/خروجی و کنترل VersaMax طراحی شده است. این ماژول برق تنظیمشده داخلی صفحه پشتی را برای راهاندازی واحدهای پردازش مرکزی (CPUها)، واحدهای رابط شبکه (NIUها) و ماژولهای ورودی/خروجی مجاور در ساختار صفحه پشتی تأمین میکند.
IC200PWR001 با ارائه حداکثر 1.5 A جریان خروجی ترکیبی در دو سطح منطقی 5VDC و 3.3VDC، حداکثر 0.25 A را به ریل 3.3VDC و حداکثر 1.5 A منهای بار فعال 3.3V را به ریل 5VDC اختصاص میدهد. وقتی این ماژول مستقیماً به حامل پایه CPU یا NIU متصل شود، بهعنوان منبع تغذیه اصلی کل ایستگاه محلی عمل میکند. در پیکربندیهای بزرگترِ دارای چند ماژول که نیاز برق صفحه پشتی از حد منبع تغذیه منفرد فراتر میرود، میتوان این واحد را بهعنوان منبع تغذیه کمکی نیز به کار برد و روی حامل تقویتکننده منبع تغذیه IC200PWB001 نصب کرد.
| پارامتر | مشخصات |
|---|---|
| نوع محصول | ماژول منبع تغذیه 24VDC |
| سری / پلتفرم | VersaMax |
| محدوده ولتاژ ورودی | 18 تا 30 VDC (مقدار اسمی 24 VDC) |
| مصرف توان ورودی | 11 W |
| زمان نگهداری | 10 ms |
| جریان هجومی | حداکثر 20 A در 24 VDC (6 ms)؛ حداکثر 25 A در 30 VDC (6 ms) |
| ولتاژهای خروجی | 5 VDC و 3.3 VDC |
| کل جریان خروجی | حداکثر جریان ترکیبی 1.5 A |
| جریان خروجی 3.3VDC | حداکثر 0.25 A |
| جریان خروجی 5VDC | حداکثر مصرف جریان 1.5 A منهای 3.3V |
| محافظت الکتریکی داخلی | اتصال کوتاه، اضافهبار، پلاریته معکوس |
| محل نصب | روی CPU، NIU یا حامل تقویتکننده IC200PWB001 VersaMax نصب میشود |
| ابعاد (W x ارتفاع x عمق) | 49 mm x 133.4 mm x 39 mm (بدون احتساب ارتفاع حامل/ریل) |
| دمای کار | دمای محیط 0 تا 60 درجه سانتیگراد |
| کشور مبدأ | ایالات متحده |
IC200PWR001 مستقیماً روی پست ضامن حامل قرار میگیرد و در محفظه حامل چفت میشود. پیش از نصب، مطمئن شوید که ضامن مکانیکی حامل در وضعیت باز است. پینهای رابط پشتی را با سوکت حامل تراز کنید و محکم فشار دهید تا دو زبانه پایینی بهطور ایمن در پایه حامل چفت شوند؛ سپس ضامن مکانیکی را به وضعیت قفلشده بچرخانید.
سیمکشی برق DC به ترمینالهای پیچی روی سطح ماژول متصل میشود. ترمینال منفی DC (DC-) در داخل ساختار منبع تغذیه، مستقیماً به بدنه و زمین شاسی وصل است. بنابراین، نمیتوان از منابع برق DC شناور (بدون اتصال به زمین) با این ماژول استفاده کرد. برای رعایت استانداردهای صنعتی حفاظت در برابر تداخل الکترومغناطیسی و نوسانات برق، اگر در محل ورودی خط به محفظه تعبیه نشدهاند، باید تجهیزات سرکوب ولتاژ گذرای وریستور اکسید فلزی (MOV) خارجی را از هر دو ترمینال ورودی مثبت و منفی به زمین بدنه متصل کرد.
IC200PWR001 منحصراً برای پلتفرم ماژولار VersaMax شرکت General Electric / Emerson طراحی شده است. از نظر مکانیکی و الکتریکی با موارد زیر سازگار است:
