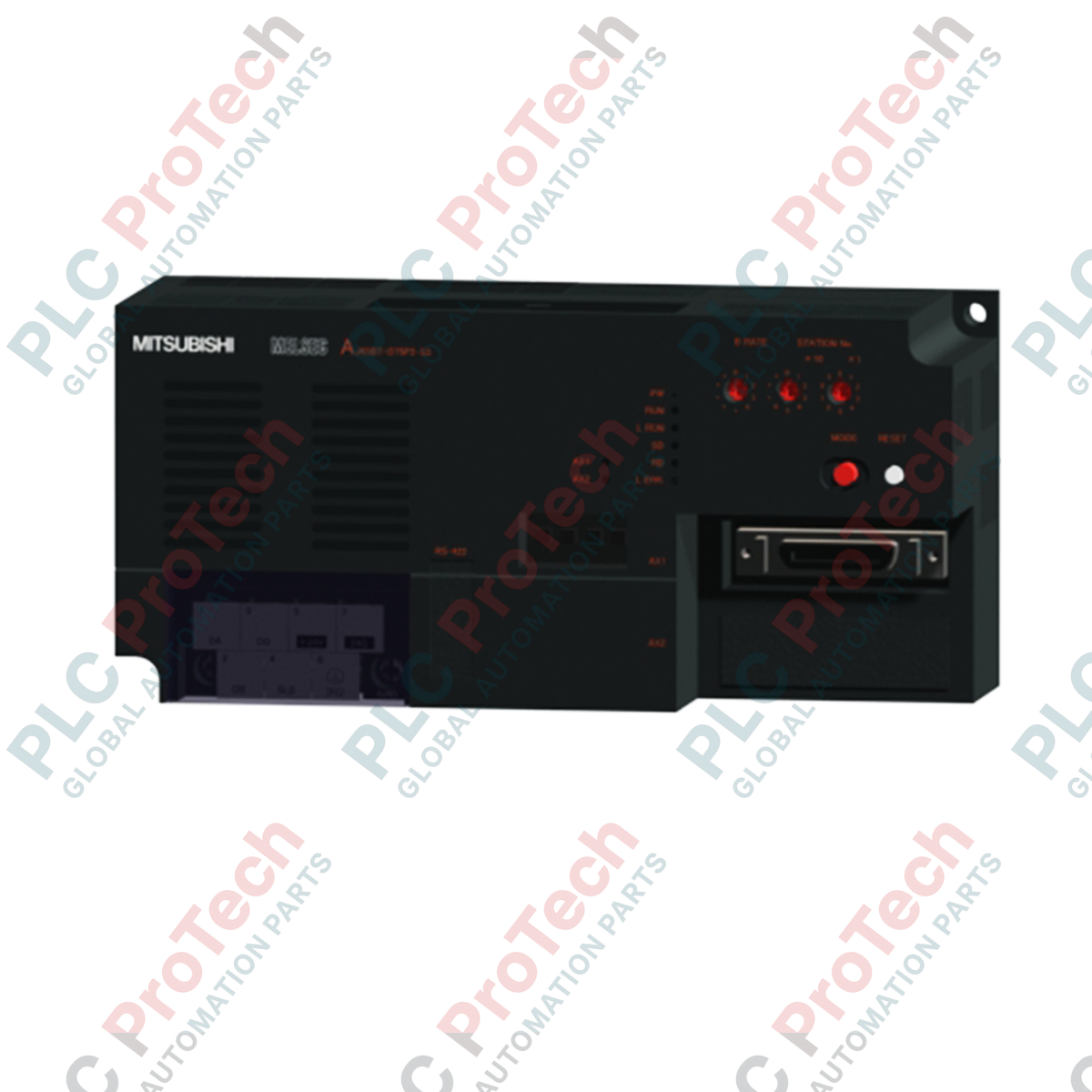

واحد موقعیت‌یابی MELSEC CC-Link میتسوبیشی الکتریک مدل AJ65BT-D75P2-S3

SKU AJ65BT-D75P2-S3

موجود در انبار
  • 12-month warranty
  • Free returns within 30 days
  • تولیدکننده: Mitsubishi Electric

  • شماره محصول: AJ65BT-D75P2-S3

  • کشور سازنده:ایالات متحده آمریکا

  • نوع محصول: ماژول‌های موقعیت‌یابی CC-Link

  • پرداخت: حواله بانکی (T/T)، وسترن یونیون

  • وزن: 1500g

  • ابعاد: 80 میلی‌متر × 170 میلی‌متر × 63.5 میلی‌متر

  • بندر حمل و نقل: شیامن

  • گارانتی: ۱۲ ماه

توضیحات

Mitsubishi Electric AJ65BT-D75P2-S3 که برای اجرای توالی‌های پروفایل حرکتی چندمحوره در معماری‌های کنترل غیرمتمرکز طراحی شده است، به‌عنوان یک ماژول موقعیت‌یابی هوشمند 2 محوره عمل می‌کند که به‌طور ویژه برای شبکه‌های CC-Link ساخته شده است. این واحد که به‌عنوان ایستگاه دستگاه هوشمند CC-Link Ver. 1.00 کار می‌کند، مستقیماً به تقویت‌کننده‌های سروو یا درایوهای موتور پله‌ای متصل می‌شود که فرمان‌های قطار پالس کلکتور باز را می‌پذیرند. این سخت‌افزار با درون‌یابی خطی و دایره‌ای داخلی، مسیرهای حرکتی با دقت بالا را بدون اتکا به چرخه‌های اجرای CPU محلی فراهم می‌کند. پارامترها و پروفایل‌های حرکتی غیرفرار مستقیماً در Flash ROM داخلی نگهداری می‌شوند؛ در نتیجه خطر از دست رفتن داده‌ها بر اثر قطع برق تابلو کنترل از بین می‌رود و نیازی به باتری پشتیبان نیست.

ویژگی‌ها

  • پروفایل‌های حرکتی دو محوره: درون‌یابی خطی و دایره‌ای مستقل یا هماهنگ‌شده برای 2 محور، مسیرگذاری مکانیکی پیچیده را ممکن می‌سازد.
  • روش‌های کنترل انعطاف‌پذیر: از اجرای نقطه‌به‌نقطه (PTP)، کنترل مسیر، کنترل سرعت پیوسته و تغییر سرعت/موقعیت در لحظه پشتیبانی می‌کند.
  • نگهداری بدون باتری: حافظه Flash ROM داخلی تا 600 پروفایل داده موقعیت‌یابی را برای هر محور ذخیره می‌کند و پارامترهای عملیاتی را برای همیشه حفظ می‌کند.
  • قابلیت پیکربندی مبتنی بر شبکه: مستقیماً به‌صورت یک ایستگاه دستگاه هوشمند 4 ایستگاهی، از طریق نصب‌های استاندارد گذرگاه میدانی CC-Link مدیریت می‌شود.
  • شتاب‌گیری/کاهش سرعت با چهار الگو: پروفایل‌های ذوزنقه‌ای خودکار یا منحنی S نرمِ قابل انتخاب، ضربه مکانیکی را به حداقل می‌رسانند.

کاربردها

  • سیستم‌های دروازه‌ای برداشت و جایگذاری: حرکت محورهای X-Y را برای جابه‌جایی مواد سنگین هماهنگ می‌کنند.
  • هم‌ترازی شاخص‌گذاری چرخشی: موقعیت‌یابی زاویه‌ای برحسب درجه را در میزهای مونتاژ چرخشی مدیریت می‌کند.
  • ماشین‌آلات بسته‌بندی و کارتن‌گذاری: تغییر سرعت به موقعیت را با سرعت بالا در خطوط تغذیه نوار نقاله اجرا می‌کنند.
  • موقعیت‌دهنده‌های خودکار ابزار: میزهای کشویی و تعویض‌کننده‌های ابزار را با حرکت‌های پله‌ای افزایشی دقیق تغذیه می‌کنند.

مشخصات فنی

پارامتر مقدار مشخصه
سازنده میتسوبیشی الکتریک
شماره مدل AJ65BT-D75P2-S3
محورهای کنترل 2 محور (درون‌یابی مستقل، خطی یا دایره‌ای)
نوع خروجی خروجی کلکتور باز
حداکثر نرخ پالس خروجی 200 kpps (200,000 پالس در ثانیه)
نوع ایستگاه CC-Link ایستگاه دستگاه هوشمند (اشغال 4 ایستگاه)
واحدهای کنترل میلی‌متر، اینچ، درجه، پالس
ظرفیت ذخیره‌سازی 600 بلوک داده موقعیت‌یابی برای هر محور (ذخیره‌شده در Flash ROM)
رابط ورودی/خروجی رابط کانکتور 36 پین با تراکم بالا
توان عملیاتی واحد 24V DC (محدوده مجاز: 20.4 تا 26.4V DC)
مصرف جریان 0.30 A
دمای عملیاتی 0 تا 55 درجه سانتی‌گراد
ابعاد (ارتفاع x W x عمق) 80 mm x 170 mm x 63.5 mm
جرم خالص 0.50 kg
وزن حمل (محاسبه‌شده) 1.50 kg

اتصالات و رابط‌ها

بخش اتصال نوع کانکتور/ترمینال تخصیص سیگنال/پین
CC-Link و تغذیه اصلی ترمینال ۷ نقطه‌ای، دوقسمتی (پیچ‌های M3.5) DA, DB, DG, SLD, FG, +24V, 24G
ورودی/خروجی خارجی (کنترل درایو) کانکتور مادگی ۳۶ پین (سازگار با 10136-3000VE) خروجی‌های پالس محور ۱ و محور ۲ (CW/CCW یا Pulse/Dir)، ورودی‌های محدودکننده، نقطه نزدیک‌شدن و فاز صفر

بینش‌های مهندسی تجربی

مدل‌های جایگزین و سازگاری

هنگام انتخاب واحدهای حرکتی، حتماً قالب درایور قطار پالس را به‌درستی شناسایی کنید. AJ65BT-D75P2-S3 از طراحی مدار با خروجی کلکتور باز استفاده می‌کند. اگر تقویت‌کننده سروو یا استپر شما به ورودی‌های گیرنده تفاضلی نیاز دارد (برای انتقال در مسافت طولانی یا محیط‌های پرنویز)، باید به‌جای آن از مدل درایور خطی (مانند AJ65BT-D75P2-S1) استفاده کنید. ارتقای شبکه‌های قدیمی‌تر درایور خطی به واحدهای کلکتور باز مستلزم تغییر سیستم تطبیق سیگنال برای سازگاری با تفاوت‌های خروجی فیزیکی است.

اشتباهات کاربردی و نکات مهندسی

از آنجا که خروجی‌های کلکتور باز نسبت به خطوط تفاضلی در برابر نویز الکتریکی آسیب‌پذیرترند، طول کابل فیزیکی بین این واحد موقعیت‌یابی و درایو موتور باید به حداکثر ۲ متر محدود شود. عبور موازی این خطوط سیگنال با فازهای پرقدرت موتور یا کابل‌های خروجی درایو فرکانس متغیر AC (VFD) باعث لرزش موتور، انحراف موقعیت یا تحریک کاذب سیگنال می‌شود. برای کوتاه نگه‌داشتن کابل‌ها و ایمن‌ماندن سیگنال‌ها، همیشه این ماژول را در همان محفظه‌ای نصب کنید که تقویت‌کننده‌های درایو قرار دارند.

نکات راه‌اندازی و سیم‌کشی

در پیکربندی اولیه از طریق CC-Link، از ایجاد نوشتن‌های مکرر در Flash ROM در منطق PLC مستر چرخه‌ای خودداری کنید. حافظه Flash ماژول محدودیت فیزیکی مشخصی برای تعداد دفعات نوشتن دارد. هنگام کار عادی، تغییرات پارامترها باید در حافظه بافر محلی دستگاه (BFM) به‌روزرسانی شوند و فقط پس از نهایی‌شدن تغییرات دائمی تنظیمات سیستم، در Flash ROM نوشته شوند.

دستورالعمل‌های نصب

هشدار بسیار مهم

پیش از شروع نصب فیزیکی، سیم‌کشی ترمینال‌ها یا تعویض ماژول، همه منابع تغذیه خارجی متصل به شبکه CC-Link و خطوط تغذیه سیستم را قطع کنید. قطع نکردن برق می‌تواند به خرابی تجهیزات، حرکت نامنظم موتورها یا خطر برق‌گرفتگی برای کارکنان محل منجر شود.

1
ماژول را محکم روی ریل DIN یا صفحه پشتی محفظه، داخل پنل کنترلی تمیز و مقاوم در برابر لرزش با درجه حفاظت IP54 نصب کنید.
2
کلیدهای شماره ایستگاه و کلیدهای چرخشی نرخ بود CC-Link را که زیر پوشش جلویی محافظ قرار دارند، مطابق با پیکربندی مستر شبکه تنظیم کنید.
3
کابل گذرگاه ارتباطی CC-Link و خط تغذیه کمکی 24V DC را با استفاده از سرسیم‌های پرسی M3.5 به ترمینال ۷ نقطه‌ای وصل کنید و آن‌ها را با گشتاور 0.59 تا 0.88 N-m محکم کنید.
4
کابل کنترل درایو ورودی/خروجی خارجی ۳۶ پین را متصل کنید و مطمئن شوید که شیلد مستقیماً به شینه ارت پنل کنترل وصل شده است.

FAQ

حداکثر طول کابل پشتیبانی‌شده برای خروجی‌های پالس این ماژول چقدر است؟

از آنجا که این ماژول از خروجی‌های کلکتور باز استفاده می‌کند، برای جلوگیری از افت سیگنال و دریافت نویز، حداکثر فاصله اتصال فیزیکی به سروو یا درایو استپر به 2 متر محدود است.

این دستگاه چند ایستگاه شبکه CC-Link را اشغال می‌کند؟

این دستگاه به‌عنوان یک ایستگاه دستگاه هوشمند CC-Link Ver. 1.00 ثبت شده و دقیقاً 4 ایستگاه را در شبکه اشغال می‌کند.

آیا این ماژول برای ذخیره‌سازی پارامترها به باتری پشتیبان نیاز دارد؟

خیر. همه پارامترها و نقاط داده موقعیت‌یابی (تا 600 نقطه در هر محور) مستقیماً در حافظه Flash ROM داخلی غیرفرار نوشته می‌شوند و نیازی به نگهداری باتری نیست.

حداکثر فرکانس خروجی قطار پالس چقدر است؟

خروجی‌های قطار پالس کلکتور باز از حداکثر فرکانس 200 kpps (200,000 پالس در ثانیه) پشتیبانی می‌کنند.

View all FAQs →

تعداد
Shipping & Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
Reviews
1 از 1
فقط 10 قلم کالا در انبار باقی مانده است
تعداد
مشاهده جزئیات کامل

ارسال سریع جهانی

  • تحویل استاندارد: ۴-۶ روز کاری از طریق DHL، FedEx و UPS.
  • ارسال فوری: ارسال همان روز برای سفارش‌های موجود در انبار که قبل از ساعت ۲:۰۰ بعدازظهر (GMT+8) ثبت شده‌اند.
  • پوشش جهانی: خدمات به بیش از ۱۵۰ کشور، شامل تحویل سریع به عربستان سعودی و امارات.

بازگشت کالا و گارانتی

  • ضمانت ۳۰ روزه: بازگشت کالا برای محصولات موجود در انبار با بسته‌بندی اصلی و مهر کارخانه پذیرفته می‌شود.
  • گارانتی ۱۲ ماهه: هر قطعه صنعتی با گارانتی فنی حرفه‌ای ما پشتیبانی می‌شود.

سفارش‌ها از دوشنبه تا جمعه پردازش و تحویل داده می‌شوند (به جز تعطیلات رسمی).


برای شرایط کامل واجد شرایط بودن، هزینه‌های بازگردانی و جزئیات بازگشت بین‌المللی، لطفاً صفحه رسمی ما را مشاهده کنید سیاست بازپرداخت و بازگشت کالا .
