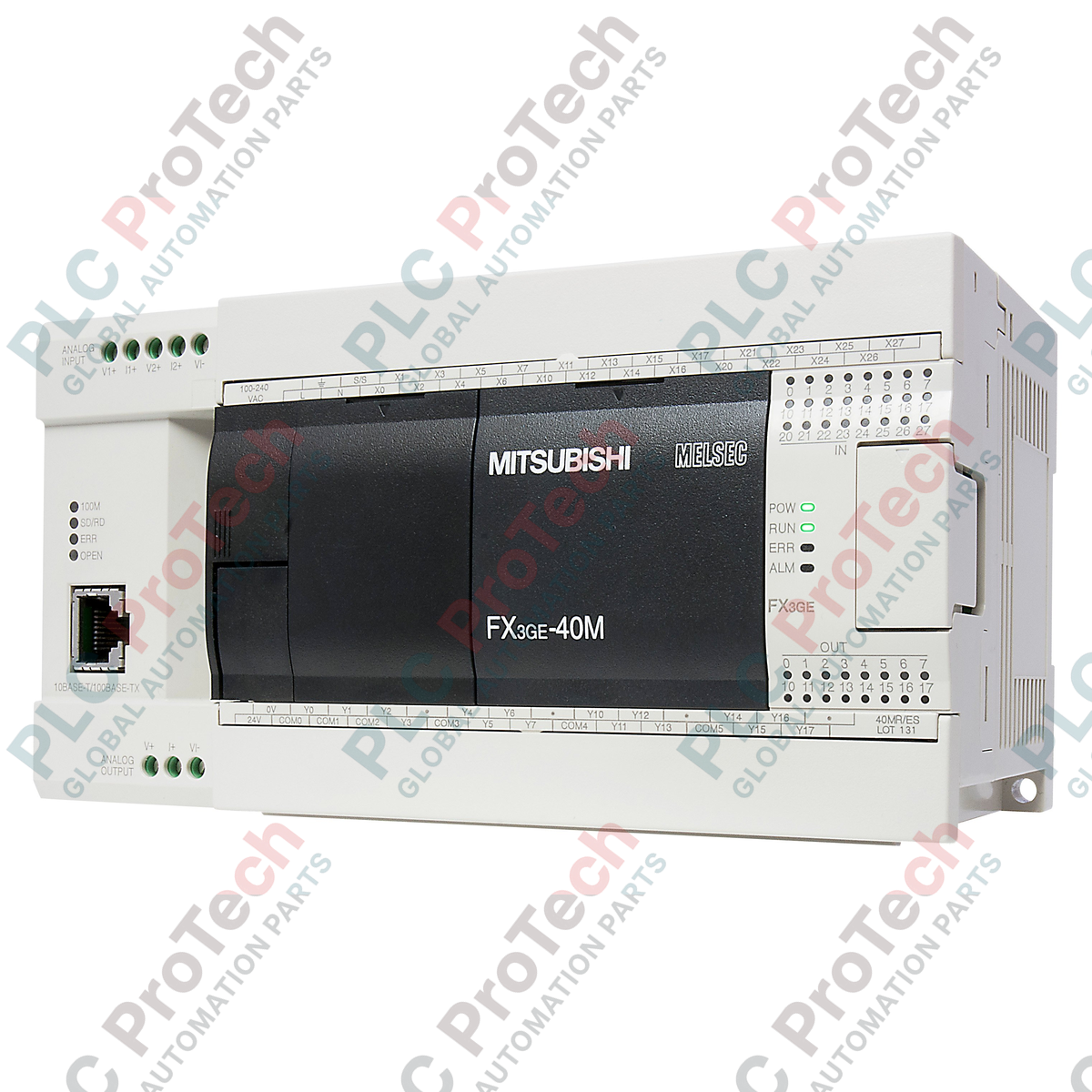

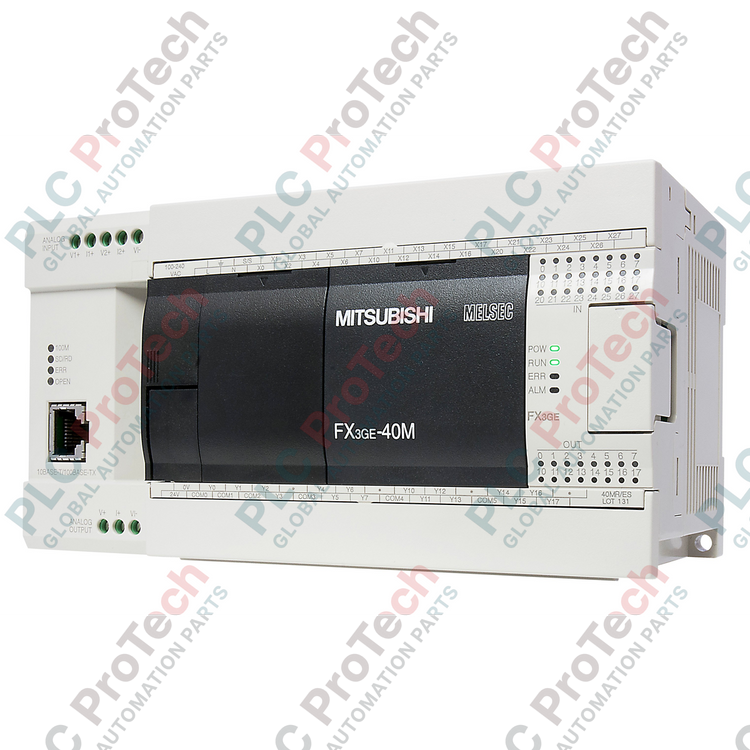

کنترل‌کننده قابل برنامه‌ریزی سری MELSEC FX میتسوبیشی الکتریک FX3GE-40MR/DS

SKU FX3GE-40MR/DS

موجود در انبار
  • 12-month warranty
  • Free returns within 30 days
  • تولیدکننده: Mitsubishi Electric

  • شماره محصول: FX3GE-40MR/DS

  • کشور سازنده:ایالات متحده آمریکا

  • نوع محصول: ماژول‌های CPU پی‌ال‌سی

  • پرداخت: حواله بانکی (T/T)، وسترن یونیون

  • وزن: 800g

  • ابعاد: ۱۷۵ میلی‌متر x ۸۶ میلی‌متر x ۹۰ میلی‌متر

  • بندر حمل و نقل: شیامن

  • گارانتی: ۱۲ ماه

توضیحات

کنترل گسسته و همگام‌سازی فرایندها را مدیریت می‌کند. کنترل‌گر منطقی برنامه‌پذیر Mitsubishi Electric FX3GE-40MR/DS، اتصال شبکه و پردازش آنالوگ داخلی را در بدنه‌ای کم‌جا یکپارچه می‌کند. این دستگاه با افزودن ارتباط اترنت بومی و ورودی‌ها و خروجی‌های آنالوگ یکپارچه به پلتفرم استاندارد FX3G، نیاز به بلوک‌های توسعه اختصاصی را در سامانه‌های اتوماسیون کوچک تا متوسط از بین می‌برد. این دستگاه که با منبع تغذیه 24VDC پیکربندی شده است، دارای 24 ورودی دیجیتال و 16 خروجی رله‌ای است و در محیط‌های الکتریکی دشوار، سوئیچینگ با قابلیت اطمینان بالا و کنترل مستقیم بار را فراهم می‌کند.

ویژگی‌ها

  • رابط‌های شبکه تعبیه‌شده: درگاه اترنت داخلی (10BASE-T/100BASE-TX) با پشتیبانی از پروتکل‌های اتصال CC-Link Field Network Basic، Modbus/TCP و MELSOFT.
  • ورودی/خروجی آنالوگ یکپارچه: ورودی آنالوگ داخلی 2 کاناله و خروجی آنالوگ 1 کاناله، قابل پیکربندی برای حلقه‌های ولتاژ (0 to 10 VDC) یا جریان (4 to 20 mA).
  • پیکربندی انعطاف‌پذیر ورودی: 24 ورودی دیجیتال با پشتیبانی از آرایش سیم‌کشی سینک یا سورس و فیلترهای پاسخ با قابلیت تنظیم.
  • خروجی‌های رله‌ای قدرتمند: 16 خروجی رله الکترومغناطیسی قدرتمند با قابلیت سوئیچینگ تا 2A در هر نقطه برای کنترل مستقیم سلونوئیدها، کنتاکتورها و رله‌های کمکی.
  • معماری گذرگاه دوگانه: معماری گذرگاه دوگانه امکان نصب هم‌زمان آداپتورهای ویژه سمت چپ FX3G/FX3U و بلوک‌های توسعه استاندارد سمت راست را فراهم می‌کند.

کاربردها

  • پمپاژ و مدیریت سیالات: حلقه‌های بازخورد PID مستقیم با استفاده از رابط‌های آنالوگ داخلی برای تنظیم فشار و نرخ جریان.
  • سیستم‌های انتقال مواد: هماهنگی چندمحوره و کنترل دسته‌بندی گسسته با استفاده از شمارنده‌های پرسرعت یکپارچه.
  • تابلوهای کنترل HVAC: ارتباط با ترانسمیترهای دما و تنظیم عملگرهای دمپر از طریق خروجی‌های آنالوگ داخلی.
  • ماشین‌آلات بسته‌بندی ویژه: کنترل فشرده عملیات دوخت، مرتب‌سازی و برچسب‌زنی با ارتباط Modbus/TCP توزیع‌شده.

مشخصات فنی

پارامتر مقدار
سازنده میتسوبیشی الکتریک
شماره مدل FX3GE-40MR/DS
سری کنترلر MELSEC FX3GE
ولتاژ تغذیه نامی 24 VDC
مصرف برق 32 W
ورودی‌های دیجیتال داخلی 24 نقطه (24 VDC، Sink/Source)
خروجی‌های دیجیتال داخلی 16 نقطه (رله)
ظرفیت کنتاکت رله 2 A / نقطه؛ 8 A / مشترک (حداکثر 30 VDC یا 240 VAC)
ورودی‌های آنالوگ داخلی 2 کانال (0 تا 10 VDC، 12-bit / 4 تا 20 mA، 11-bit)
خروجی‌های آنالوگ داخلی 1 کانال (0 تا 10 VDC، 12-bit / 4 تا 20 mA، 12-bit)
درگاه‌های ارتباطی 1 x RJ45 (Ethernet), 1 x Mini-USB, 1 x RS-422
ظرفیت برنامه 32,000 Step (حافظه داخلی EEPROM)
دمای کاری 0 to 55 degC
ابعاد (L x W x H) 175 mm x 86 mm x 90 mm
وزن 0.8 kg
کشور سازنده ژاپن
وزن حمل (محاسبه‌شده) 2.0 kg

اتصالات و رابط‌ها

نام‌گذاری ترمینال نگاشت سیگنال / عملکرد
24V, 0V ورودی‌های منبع تغذیه اصلی سیستم 24VDC
S/S ترمینال مشترک انتخاب Sink / Source برای ورودی‌های دیجیتال
X000 تا X027 ترمینال‌های ورودی دیجیتال 24VDC (X000 تا X005 از شمارنده‌های پرسرعت تا 60kHz پشتیبانی می‌کنند)
Y000 تا Y017 ترمینال‌های خروجی رله الکترومغناطیسی با کنتاکت خشک
COM0 تا COM5 ترمینال‌های برگشت مشترک برای گروه‌های ایزوله خروجی‌های رله
V1+, I1+, V2+, I2+, VI- ترمینال‌های ولتاژ/جریان کانال‌های ورودی آنالوگ داخلی 1 و 2
V3+, I3+, VO- ترمینال‌های ولتاژ/جریان کانال خروجی آنالوگ داخلی 1

نکات مهندسی مبتنی بر تجربه

مدل‌های جایگزین و سازگاری

هنگام جایگزینی FX3G-40MR/DS قدیمی با FX3GE-40MR/DS، ابعاد نصب دستگاه یکسان است و نصب مکانیکی آن به‌سادگی انجام می‌شود. بااین‌حال، مهندسان باید توجه داشته باشند که کانال‌های آنالوگ داخلی از تخصیص ثابت رجیسترهای ویژه (D8260 تا D8269) استفاده می‌کنند. اگر در پروژه‌های قبلی از آداپتورهای خارجی FX3U-4AD-ADP یا آداپتورهای مشابه استفاده شده باشد، باید کد را بازنگاشت کرد تا به‌جای رجیسترهای گذرگاه خارجی، به متغیرهای سیستمی داخلی اشاره کند.

اشتباهات رایج در کاربرد و نکات مهندسی

برخلاف مدل‌های تغذیه‌شونده با AC، مدل FX3GE-40MR/DS با تغذیه DC ترمینال خروجی کمکی 24VDC برای تأمین برق حسگرهای خارجی ندارد. همه حسگرهای میدانی و مدارهای ورودی باید از منبع تغذیه خارجی 24VDC پایدارشده تغذیه شوند. حد ولتاژ مد مشترک ورودی‌های آنالوگ را به‌دقت رعایت کنید؛ تجاوز از 15V نسبت به اتصال زمین سیستم، مبدل آنالوگ‌به‌دیجیتال روی برد را خراب می‌کند.

نکات راه‌اندازی و سیم‌کشی

برای پیکربندی درگاه اترنت داخلی، از نرم‌افزار GX Works2 یا GX Works3 استفاده کنید. به‌طور پیش‌فرض، نشانی IP درگاه اترنت 192.168.3.250 است. هنگام راه‌اندازی، مطمئن شوید ماسک زیرشبکه رایانه برنامه‌نویسی با زیرشبکه پیش‌فرض PLC (معمولاً 255.255.255.0) مطابقت دارد. سیم‌های سیگنال آنالوگ را در کابل‌های زوج‌تابیده شیلددار (STP) و با فاصله حداقل 100mm از خطوط برق AC عبور دهید تا از تزریق نویز الکترومغناطیسی با فرکانس بالا به تبدیل‌های آنالوگ 11-bit/12-bit جلوگیری شود.

دستورالعمل‌های نصب

هشدار بسیار مهم

پیش از نصب یا جداکردن سیم‌ها، همه منابع برق خارجی متصل به ترمینال‌ها را قطع کنید. بارهای باقی‌مانده در شبکه‌های رله خروجی می‌توانند باعث برق‌گرفتگی خطرناک یا جوش‌خوردن کنتاکت‌ها شوند. از درست‌بودن قطبیت ورودی برق 24VDC مطمئن شوید؛ قطبیت معکوس باعث سوختن فیوز داخلیِ غیرقابل‌تعویض می‌شود.

1

PLC را روی ریل DIN استاندارد 35mm درون محفظه فلزی محافظ و دارای تهویه مناسب نصب کنید تا در معرض گردوغبار و رطوبت محیط قرار نگیرد.

2

اتصال زمین سیستم (ترمینال علامت‌گذاری‌شده با نماد اتصال زمین) را با سیمی با سطح مقطع حداقل 2 mm² به شینه اصلی اتصال زمین محفظه وصل کنید.

3

مدارهای سیگنال دیجیتال و آنالوگ را با استفاده از سرسیم‌های پرس‌شونده دارای روکش عایق سیم‌کشی کنید و پیچ‌های ترمینال را با گشتاور 0.5 تا 0.8 N-m سفت کنید.

4

کابل اترنت سیستم را وصل کنید و برای محافظت از گذردهی اتصال، مطمئن شوید شعاع خمش کابل از مشخصات سازنده بیشتر نشود.

FAQ

تفاوت اصلی بین FX3GE-40MR/DS و مدل استاندارد FX3G-40MR/DS چیست؟

مدل FX3GE دارای ارتباط اترنت داخلی با سرعت 10/100 مگابیت بر ثانیه و ورودی/خروجی آنالوگ یکپارچه (۲ ورودی، ۱ خروجی) روی بلوک اصلی CPU است؛ این قابلیت‌ها در مدل استاندارد FX3G وجود ندارند.

آیا می‌توانم از ماژول‌های توسعه استاندارد FX3U با این PLC استفاده کنم؟

بله، می‌توانید بلوک‌های توسعه استاندارد FX3G و FX3U را به سمت راست و آداپتورهای ویژه (ADP) را به سمت چپ CPU مدل FX3GE وصل کنید تا قابلیت‌های سیستم را افزایش دهید.

برای برنامه‌نویسی FX3GE-40MR/DS از چه نرم‌افزاری استفاده می‌شود؟

برنامه‌نویسی این PLC با مجموعه نرم‌افزاری GX Works2 یا GX Works3 شرکت میتسوبیشی الکتریک و از طریق رابط‌های Mini-USB، RS-422 یا اترنت داخلی انجام می‌شود.

آیا FX3GE-40MR/DS خروجی کمکی 24VDC برای تأمین برق حسگرها دارد؟

خیر. از آنجا که این مدل با منبع تغذیه 24VDC کار می‌کند (پسوند /DS)، ترمینال تغذیه کمکی 24VDC برای حسگرها ندارد. حسگرهای خارجی باید با منبع تغذیه جداگانه‌ای تغذیه شوند.
