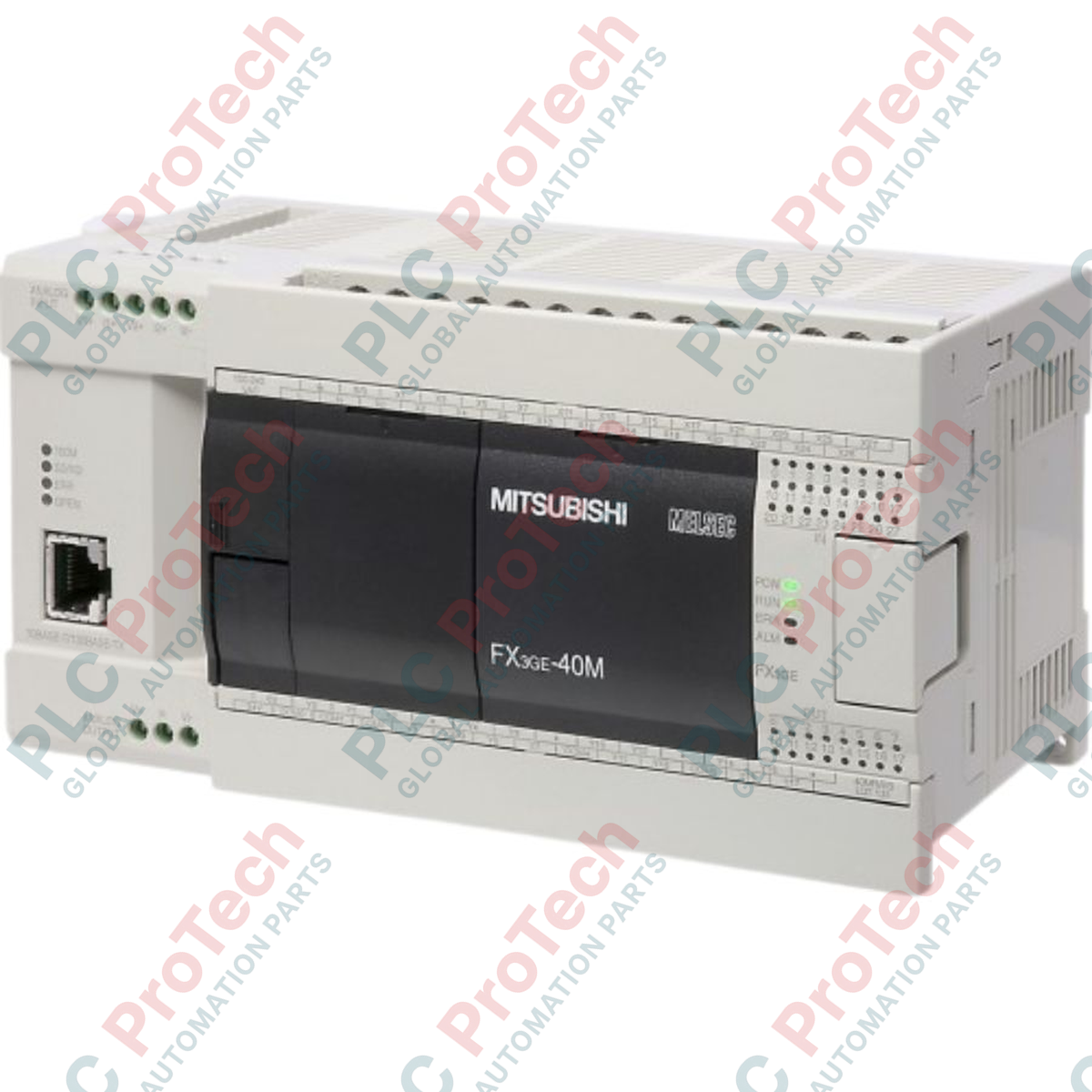

مدیریت وظایف پیچیده صنعتی با اتوماسیون محلی، با استفاده از کنترلگر منطقی قابلبرنامهریزی Mitsubishi Electric FX3GE-40MT/ES سادهتر میشود. این واحد پایه فشرده و همهکاره، ریزپردازش پرقدرت را با ورودیهای دیجیتال داخلی، خروجیهای ترانزیستوری، پردازش آنالوگ و دو رابط ارتباطی یکپارچه میکند. این کنترلگر که بهعنوان توسعهای از معماری قابلاعتماد MELSEC FX3G طراحی شده است، به درگاههای داخلی Ethernet و USB مجهز بوده و نیاز به کارتهای گسترش خارجی را در تابلوهای کنترلی کمجا از بین میبرد.
| پارامتر | مشخصات |
|---|---|
| سازنده | Mitsubishi Electric |
| مدل / شماره کالا | FX3GE-40MT/ES |
| سری | MELSEC FX3GE |
| تغذیه نامی | ۱۰۰ تا ۲۴۰ ولت AC (+۱۰٪ / -۱۵٪)، ۵۰/۶۰ هرتز |
| مجموع نقاط ورودی/خروجی یکپارچه | ۴۰ نقطه |
| ورودیهای دیجیتال | ۲۴ ورودی (۲۴ ولت DC، سینک/سورس انتخابشده توسط ترمینال) |
| خروجیهای دیجیتال | ۱۶ خروجی (ترانزیستوری، سینک) |
| ورودیهای آنالوگ یکپارچه | ۲ کانال (۰ تا ۱۰ ولت DC / ۴ تا ۲۰ میلیآمپر) |
| خروجیهای آنالوگ یکپارچه | ۱ کانال (۰ تا ۱۰ ولت DC / ۴ تا ۲۰ میلیآمپر) |
| درگاههای ارتباطی | اترنت (RJ45)، USB (Mini-B)، RS-422 |
| ظرفیت حافظه | حافظه برنامه EEPROM داخلی با ظرفیت ۳۲٬۰۰۰ استپ |
| محدوده دمای کار | ۰ تا ۵۵ درجه سانتیگراد (۳۲ تا ۱۳۱ درجه فارنهایت) |
| وزن خالص | ۰٫۸ کیلوگرم |
| ابعاد (W × H × D) | ۱۷۵ میلیمتر × ۹۰ میلیمتر × ۸۶ میلیمتر |
| برچسب ترمینال | عملکرد / تخصیص |
|---|---|
| L / N | ورودی تغذیه اصلی ۱۰۰ تا ۲۴۰ ولت AC |
| 24V / 0V | خروجی تغذیه کمکی حسگر ۲۴ ولت DC |
| S/S | ترمینال انتخاب سینک/سورس برای ورودیهای دیجیتال |
| X000 - X027 | ورودیهای دیجیتال ۲۴ ولت DC (شمارندههای پرسرعت در نخستین کانالها) |
| Y000 - Y017 | خروجیهای Sink ترانزیستوری (قابلیت خروجی پالس در Y000-Y002) |
| V1+, I1+, VI1-, V2+, I2+, VI2- | ورودیهای آنالوگ (ترمینالهای ولتاژ/جریان کانالهای 1 و 2) |
| V3+, I3+, VI3- | خروجی آنالوگ (ترمینالهای ولتاژ/جریان کانال 3) |
FX3GE-40MT/ES مسیر ارتقای فیزیکی مستقیمی برای FX1N-40MT-D قدیمیتر و میکروکنترلرهای استاندارد FX3G-40MT/ES ارائه میدهد. کد نردبانی موجود FX3G کاملاً سازگار با نسخههای قبلی است. بااینحال، برای دسترسی به پارامترهای اترنت داخلی و پیکربندی مستقیم کانالهای آنالوگ بدون دستورهای from/to، توسعه نرمافزار باید در GX Works2 (نسخه 1.98 یا جدیدتر) انجام شود.
این کنترلر دارای خروجیهای استاندارد Sink ترانزیستوری است (که با پسوند MT مشخص میشوند). اتصال بارهای میدانی سیمکشیشده با منطق Sink به منبعی با قطبیت نامناسب، اپتوکوپلرهای داخلی را از بین میبرد. اطمینان حاصل کنید که منابع تغذیه کمکی خارجی بهدرستی همبندی شدهاند. اگر دستگاه بهصورت افقی نصب شود، مشکلات اتلاف حرارتی ممکن است درون تابلوهای کنترل بسته بروز کند؛ layouts نصب عمودی روی دیوار را بهدقت رعایت کنید و برای جریان همرفت طبیعی هوا، حداقل فاصله 50mm را در بالا و پایین شاسی در نظر بگیرید.
برای جلوگیری از تداخل نویز الکتریکی در کانالهای آنالوگ یکپارچه، مسیرهای 0-10V / 4-20mA را همیشه از کابلهای برق AC با جریان بالا جدا کنید. برای حلقههای آنالوگ از سیمکشی زوجبههمتابیده شیلددار (STP) استفاده کنید و اتصال زمین شیلد را منحصراً در سمت PLC برقرار کنید تا جریانهای موضعی حلقه زمین باعث ناپایداری مقادیر حسگرها نشوند.
هشدار حیاتی:
پیش از انجام هرگونه کار نصب، مونتاژ یا اتصال ترمینال، همه منابع تغذیه اصلی را ایزوله کنید. قطعنکردن برق مدارهای خارجی میتواند باعث برقگرفتگی شدید، خرابی سختافزار یا حرکت ناخواسته عملگرهای متصل شود.
نصب کنترلر روی ریل استاندارد DIN با عرض 35 میلیمتر، یا محکمکردن آن روی صفحه پشتی تخت با استفاده از نقاط نصب یکپارچه برای پیچهای M4.
اتصال منبع تغذیه اصلی 100-240 V AC به ترمینالبلوک، با اطمینان از همراستایی صحیح اتصال زمین حفاظتی (PE).
سیمکشی خطوط ورودی با قطبیت فعال انتخابشده (جهت Sink یا Source که از طریق ترمینال S/S پیکربندی شده است).
اتصال انتقال برنامه از طریق اترنت یا USB، اجرای GX Works2 و انجام رویههای عیبیابی برای بررسی ثباتهای سختافزاری.
