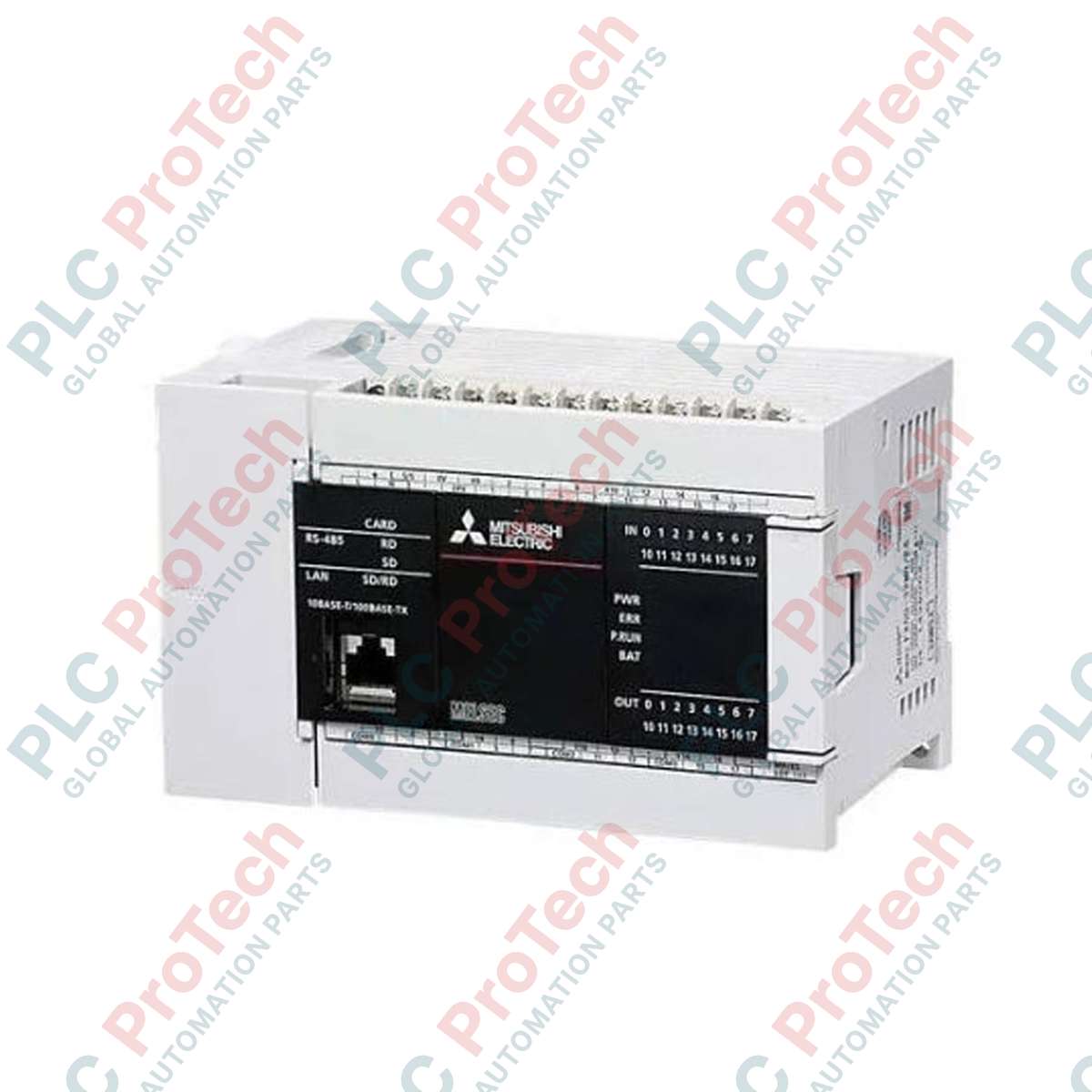

با یکپارچهسازی کنترل ترتیبی و آنالوگ پیشرفته در قالبی فشرده، Mitsubishi Electric FX5U-32MT/DS-TS بهعنوان گره پردازشی اصلی پلتفرم کنترلر MELSEC iQ-F عمل میکند. این ماژول CPU دارای ۳۲ کانال ورودی/خروجی یکپارچه (۱۶ ورودی و ۱۶ خروجی) مجهز به بلوکهای ترمینال فنری کششی (TS) است و سرعت سیمکشی و قابلیت اطمینان میدانی فوقالعادهای را در محیطهای صنعتی پُرارتعاش فراهم میکند. این ماژول با منبع تغذیه ۲۴ ولت DC کار میکند و ورودیهای آنالوگ دوکاناله، خروجی آنالوگ تککاناله، شمارندههای پرسرعت و رابطهای موقعیتیابی چندمحوره را بدون نیاز به کارتهای توسعه اضافی یکپارچه کرده است. سرعت اجرای آن، همراه با درگاههای داخلی اترنت و RS-485، این ماژول را برای معماریهای نوین تولید شبکهای بسیار مناسب میسازد.
| پارامتر | مقدار مشخصات |
|---|---|
| سازنده | Mitsubishi Electric |
| شماره مدل | FX5U-32MT/DS-TS |
| سری کنترلر | MELSEC iQ-F |
| ولتاژ منبع تغذیه | ۲۴ ولت DC (+۲۰٪، −۱۵٪) |
| ورودیهای یکپارچه | ۱۶ نقطه (۲۴ ولت DC، سینک/سورس، ۵٫۳ میلیآمپر) |
| خروجیهای یکپارچه | ۱۶ نقطه (ترانزیستوری، نوع سینک) |
| نوع ترمینال | ترمینالهای فنری کششی (گیره فنری) |
| ورودیهای آنالوگ | ۲ کانال (۰ تا ۱۰ ولت DC، تبدیل ۱۲ بیتی) |
| خروجیهای آنالوگ | ۱ کانال (۰ تا ۱۰ ولت DC، تبدیل ۱۲ بیتی) |
| ظرفیت حافظه | حافظه برنامه ۶۴ کیلو استپ، حافظه داده ۵۱۲ کیلو کلمه |
| درگاههای ارتباطی داخلی | اترنت (100Base-TX)، RS-485 (ترمینال) |
| دمای کاری | ۰ تا ۵۵ درجه سانتیگراد |
| وزن حمل (محاسبهشده) | ۰٫۸۵ کیلوگرم |
| ابعاد بستهبندی (محاسبهشده) | ۱۵۰ × ۱۲۰ × ۱۱۰ میلیمتر |
| گروه ترمینال | تخصیص و عملکرد |
|---|---|
| منبع تغذیه | ۲۴ ولت DC (+)، ۲۴ ولت DC (-)، اتصال زمین عملکردی (FG) |
| ورودیهای دیجیتال (X0 تا X17) | ورودیهای ایزولهشده با اپتوکوپلر ۲۴ ولت DC، قابل پیکربندی بهصورت سینک/سورس از طریق ترمینال مشترک |
| خروجیهای دیجیتال (Y0 - Y17) | خروجیهای ترانزیستوری، نوع سینک (ترمینال مشترک متصل به 0V) |
| ورودیهای آنالوگ (V1+، V2+، V-) | 2 کانال ورودی ولتاژ (0 تا 10V DC) با یک کانال برگشت مشترک |
| خروجی آنالوگ (Vout، Iout) | 1 کانال خروجی آنالوگ با پشتیبانی از حالت ولتاژ (0 تا 10V DC) |
مدل FX5U-32MT/DS-TS از نظر منطق پردازش، میانافزار و اجرای عملکردی میتواند مستقیماً جایگزین مدلهای استاندارد FX5U-32MT/DS شود. بااینحال، پسوند «-TS» نشاندهندهٔ ترمینالهای فنری کششی بهجای طراحی ترمینال پیچی در مدلهای استاندارد است. این تفاوت فیزیکی مستلزم آمادهسازی متناسب انتهای سیمکشی است (استفاده از سیم مفتولی یا وایرشوهای دارای مشخصات مناسب، بدون استفاده از ابزار پرس هنگام وارد کردن سیم). فایلهای برنامه نوشتهشده در GX Works3 بین هر دو نسخه با پایانههای فیزیکی متفاوت، کاملاً سازگار هستند.
از آنجا که این CPU دارای پیکربندی خروجی ترانزیستوری DC از نوع سینک است، باید اطمینان حاصل کنید که همهٔ بارهای القایی خارجی (مانند رلههای DC و شیرهای برقی) بهدرستی و با دیودهای هرزگرد محافظ نصب شدهاند تا از آسیب ناشی از برگشت ولتاژ به خروجیها جلوگیری شود. برای مدیریت حرارتی درون کابینتهای کنترل بسته، باید حداقل 50 mm فضای خالی در بالا و پایین ماژول حفظ شود تا همرفت طبیعی هوا امکانپذیر باشد. برای جلوگیری از اختلال سیگنال، کابلهای AC با ولتاژ بالا را در همان داکت، در کنار خطوط ترمینال DC کمولتاژ، عبور ندهید.
هنگام استفاده از ورودیها و خروجیهای آنالوگ داخلی، حتماً از کابلهای زوجتابیده با شیلد دوگانه استفاده کنید و شیلد را فقط در یک نقطهٔ تمیز اتصال زمین، زمین کنید. ترمینالهای گیرهٔ فنری یکپارچه، سطح مقطع سیم 0.2 تا 1.5 mm² (AWG 24 تا 16) را میپذیرند. پیش از وارد کردن سیم افشان، انتهای آن را نتابانید؛ مگر اینکه با یک وایرشو مناسب، عایقدار یا بدون عایق، خاتمه داده شده باشد. برای باز کردن مکانیزم گیرهٔ فنری جهت خارج کردن سیم، یک پیچگوشتی دوسوی استاندارد با عرض تیغهٔ 2.0 تا 2.5 mm لازم است.
هشدار حیاتی
پیش از نصب، جداسازی یا سرویس دستگاه، همهٔ منابع برق را ایزوله کنید. قطع نکردن کامل برق پنل تغذیهٔ ورودی ممکن است باعث برقگرفتگی شدید، تخریب سختافزار یا تغییرات نامنظم در وضعیت سوئیچینگ خروجی شود.
ماژول CPU را محکم روی ریل DIN استاندارد 35 میلیمتری نصب کنید یا با استفاده از سوراخهای پیچ نصب یکپارچه، آن را مستقیماً روی صفحهٔ پشتی نصب کنید.
ابتدا بررسی کنید که تغذیهٔ ورودی 24V DC قطع باشد، سپس کابلهای منبع تغذیه (+ و -) را به ترمینالهای برق تعیینشده متصل کنید.
با استفاده از یک پیچگوشتی دوسوی مناسب، مکانیزمهای گیرهٔ فنری را بهآرامی فعال کنید تا سیمهای کنترل، I/O و سیگنال آنالوگ را وارد کنید.
با اطمینان از اتصال زمین عملکردی (FG) به شینهٔ اتصال زمین کابینت مرکزی، یکپارچگی ترمینال زمین را بررسی کنید.
Global Express Shipping
Returns & Warranty
تولیدکننده: Mitsubishi Electric
شماره محصول: FX5U-32MT/DS-TS
کشور سازنده:ایالات متحده آمریکا
نوع محصول: ماژولهای CPU پیالسی
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 2000g
ابعاد: ۱۵۰ × ۱۲۰ × ۱۱۰ میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
