تولیدکننده: Mitsubishi Electric
شماره محصول: GT1665M-STBD
کشور سازنده:ایالات متحده آمریکا
نوع محصول: پنلهای HMI سری GOT 1000
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 8000g
ابعاد: ۳۲۰ میلیمتر × ۲۶۰ میلیمتر × ۱۳۰ میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

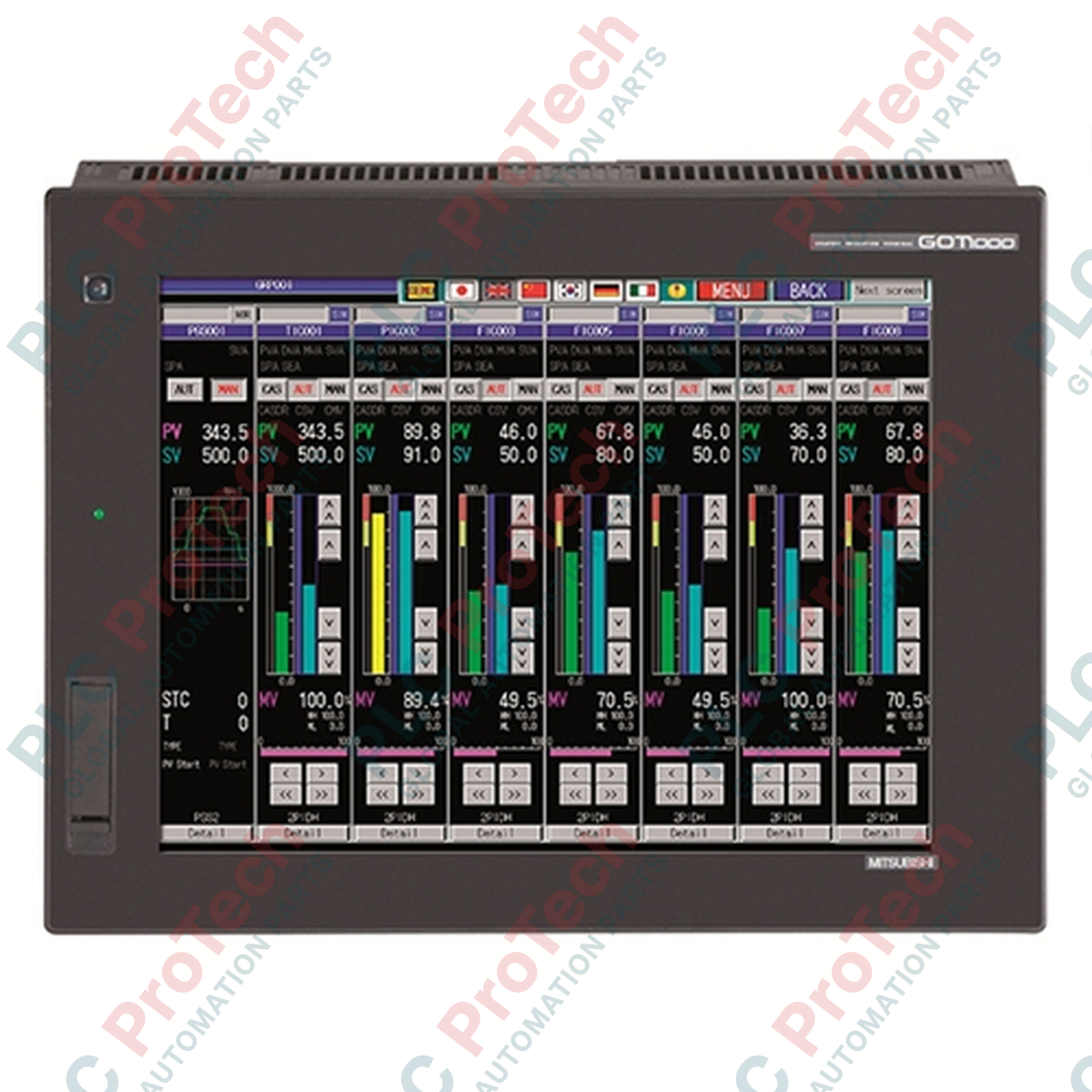

نمایش بصری مستقیم در سطح ماشین و کنترل چندکاناله سیستم بهطور کارآمد توسط Mitsubishi Electric GT1665M-STBD پردازش میشود؛ این دستگاه یک ترمینال گرافیکی اپراتور با عملکرد بالا و متعلق به پلتفرم GOT1000 است. این واحد که برای محیطهای صنعتی دشوار طراحی شده، به نمایشگر رنگی TFT هشتونیماینچی مجهز است و طرحهای تشخیصی و کنترلی با کنتراست و وضوح بالا ارائه میدهد. این دستگاه با بهرهگیری از اتصالهای سریال، اترنت و USB داخلی گسترده، با سیستمهای مختلف اتوماسیون کارخانه، شبکههای PLC و درایوهای سرعت متغیر یکپارچه میشود.
| پارامتر | مقدار مشخصه |
|---|---|
| سازنده | میتسوبیشی الکتریک |
| شماره مدل | GT1665M-STBD |
| فناوری صفحهنمایش | LCD رنگی TFT |
| ابعاد صفحهنمایش | 8.4 اینچ (21.3 سانتیمتر) بهصورت قطری |
| وضوح | 800 × 600 پیکسل (SVGA) |
| رنگهای نمایشگر | 65٬536 رنگ |
| ولتاژ ورودی نامی | 24V DC (+25%، -20%) |
| مصرف برق | 11.6 وات یا کمتر (با نور پسزمینه خاموش: 7.2 وات یا کمتر) |
| ظرفیت حافظه کاربر | 15 مگابایت (حافظه فلش داخلی) |
| پنل محافظ جلویی | IP67F (هنگام نصب روی پنل) |
| محفظه محافظ پشتی | IP20 |
| دمای محیط عملیاتی | 0 تا 50 درجه سانتیگراد |
| ابعاد خارجی (W × H × D) | 241 میلیمتر × 190 میلیمتر × 52 میلیمتر |
| ابعاد برش پنل (W × H) | 227 میلیمتر × 176 میلیمتر |
| کشور مبدأ | ژاپن |
| وزن ارسال (محاسبهشده) | 2.3 کیلوگرم |
| ابعاد بستهبندی (محاسبهشده) | 320 میلیمتر × 260 میلیمتر × 130 میلیمتر |
| درگاه / رابط | استاندارد فیزیکی | توضیحات عملکردی |
|---|---|---|
| درگاه اترنت | RJ-45 (10BASE-T/100BASE-TX) | اتصال پرسرعت به PLCهای شبکهای، کنترلرهای صنعتی و میزبانهای رایانهای شبکه. |
| کانال RS-232 | D-sub نهپین (نری) | اتصال سریال برای کنترلرهای منطقی، بارکدخوانها و تجهیزات جانبی صنعتی قدیمی. |
| کانال RS-422/485 | D-sub نهپین (مادگی) | پیوند سریال چندنقطهای برای اتصال طولانیمسافت به درایوهای فرکانس متغیر و کنترلرهای کمکی. |
| میزبان USB | USB-A (USB 2.0) | انتقال داده، پشتیبانگیری از سیستم و اتصال بارکدخوان خارجی. |
| دستگاه USB | USB Mini-B (USB 2.0) | برنامهریزی مستقیم رایانه و بارگذاری/بارگیری نرمافزار از طریق GT Designer3. |
| شیار کارت CF | کارت CompactFlash نوع I | امکان ثبت پارامترهای فرایند، هشدارهای زمان اجرا و ذخیرهسازی انتقال صفحه را فراهم میکند. |
GT1665M-STBD جانشین مستقیم مدلهای قدیمی GT15 است. پروژههایی که با GT Designer2 یا نسخههای اولیه GT Designer3 مهندسی شدهاند، با تغییرات جزئی در وضوح و تعاریف سختافزاری مستقیماً به این واحد منتقل میشوند. کاربرانی که از واحدهای HMI قدیمی با تغذیه AC استفاده میکنند، باید دقت ویژهای داشته باشند و اطمینان حاصل کنند که توزیع برق محل از یک سیستم تنظیمشده 24V DC عبور میکند؛ زیرا این مدل DC در صورت اتصال به خطوط برق فشارقوی آسیب میبیند.
هنگام نصب نمایشگر در محیطهای حاوی مواد شیمیایی قوی، ماشینکاری CNC یا مه روغن، مطمئن شوید واشر لاستیکی مقاوم در برابر روغن و دارای درجه حفاظت IP67F در پنل جلویی، هنگام قرار دادن در برش پنل تمیز بوده و بهدرستی در جای خود نشسته باشد. خرابی این آببندی میتواند باعث نفوذ روغن یا مه شیمیایی به داخل قاب و در نتیجه فرسودگی ماتریس لمسی یا اتصال کوتاه برد مدار شود. برای کاربردهایی که بهطور مداوم در معرض نور مستقیم خورشید هستند، از یک ورق محافظ برای جلوگیری از تخریب پوشش مقاومتی در اثر UV استفاده کنید.
برای سرکوب نویز در پیکربندیهای RS-485 چندنقطهای، سیم شیلد ترمینال را مستقیماً به ترمینال زمین عملکردی (FG) روی بلوک اتصال برق GOT وصل کنید. اتصال زمین باید مستقل باشد؛ حلقه زمین را بهصورت زنجیرهای به درایوهای فرکانس متغیر یا موتورهای القایی پرقدرت متصل نکنید، زیرا ورود نویز میتواند باعث ناپایداری صفحه لمسی یا قطع کامل ارتباطات سریال شود.
هشدار ایمنی بسیار مهم
پیش از آغاز آمادهسازی فیزیکی برش پنل یا سیمکشی سیستم، همه سامانههای برق را در تابلو کنترل موردنظر ایزوله کنید. پیش از لمس برد داخلی پشتی، الکتریسیته ساکن را تخلیه کنید. خاموشبودن منبع تغذیه کمکی 24V DC را بررسی کرده و مطمئن شوید رویههای قفلگذاری/برچسبگذاری (LOTO) بهطور کامل اجرا شدهاند.
