تولیدکننده: Mitsubishi Electric
شماره محصول: HG-SR102B
کشور سازنده:ایالات متحده آمریکا
نوع محصول: موتورهای سرووی چرخشی
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 9300g
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

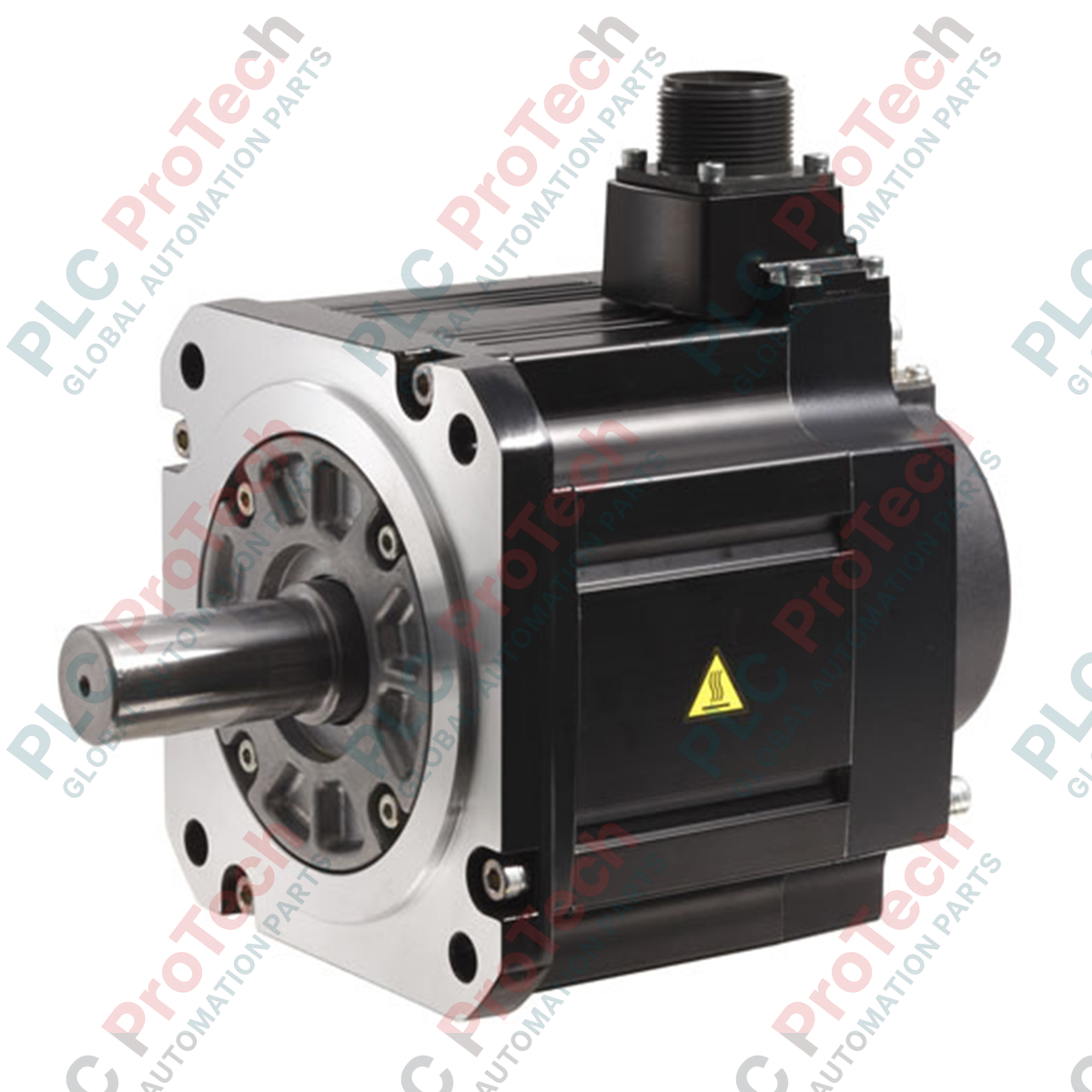

در معماریهای کنترل حرکت با دقت بالا، موتور سروو چرخشی با اینرسی متوسط Mitsubishi Electric مدل HG-SR102B عملکرد دینامیکی قوی ارائه میدهد که برای محیطهای خودکار صنعتی پرتقاضا طراحی شده است. این موتور کلاس 200 ولت، توان خروجی نامی 1.0 کیلووات دارد و با سرعت چرخش نامی 2000 دور در دقیقه کار میکند و دارای ترمز ایمنی الکترومغناطیسی یکپارچه است که در شرایط قطع برق یا توقف اضطراری شفت را قفل میکند. مجهز به انکودر مطلق/افزایشی 22 بیتی با وضوح بالا، این واحد دقت موقعیتیابی استثنایی و پایداری سرعت را هنگام جفت شدن با تقویتکنندههای سروو سری MR-J4 تضمین میکند. ساختار کاملاً محصور و خودخنککن با درجه حفاظت IP67، مقاومت بالایی در برابر گرد و غبار، رطوبت و شرایط سخت کارخانه دارد.
| پارامتر | مقدار مشخصات |
|---|---|
| تولیدکننده | Mitsubishi Electric |
| مرجع مدل | HG-SR102B |
| توان خروجی نامی | 1.0 کیلووات |
| کلاس ولتاژ | 200 ولت AC |
| سرعت نامی | 2000 دور در دقیقه |
| حداکثر سرعت | 3000 دور در دقیقه |
| گشتاور نامی | 4.8 نیوتنمتر |
| حداکثر گشتاور | 14.3 نیوتنمتر |
| جریان نامی | 5.6 آمپر |
| حداکثر جریان | 17.0 آمپر |
| ترمز الکترومغناطیسی نگهدارنده | ترمز الکترومغناطیسی یکپارچه (گشتاور اصطکاک ایستای ترمز نگهدارنده: 8.5 نیوتنمتر) |
| گشتاور اینرسی (J) | 13.8 × 10^-4 کیلوگرم-متر مربع |
| نوع انکودر | انکودر مطلق/افزایشی 22 بیتی (4,194,304 پالس در هر دور) |
| کلاس عایق حرارتی | 155 (فارنهایت) |
| رتبهبندی حفاظت در برابر نفوذ | IP67 (به جز عبور شفت) |
| دمای محیط عملیاتی | 0 درجه سانتیگراد تا 40 درجه سانتیگراد (بدون یخزدگی) |
| جرم خالص | 8.2 کیلوگرم |
| وزن حمل و نقل (محاسبه شده) | 9.3 کیلوگرم |
قدرت، کنترل ترمز و ارتباط انکودر از طریق کانکتورهای MS سریعالقطع سنگینوزن اختصاصی هدایت میشوند. عملکرد ایمن نیازمند رعایت دقیق نقشه پینهای زیر است.
| گروه کانکتور / پین | تخصیص سیگنال | جزئیات عملکردی |
|---|---|---|
| کانکتور تغذیه - پین U | فاز U | ورودی فاز قدرت موتور U |
| کانکتور تغذیه - پین V | فاز V | ورودی فاز قدرت موتور V |
| کانکتور تغذیه - پین W | فاز W | ورودی فاز قدرت موتور W |
| کانکتور تغذیه - پین PE | زمین حفاظتی (ارت) | اتصال زمین قاب موتور |
| کانکتور ترمز - پین B1 / B2 | قدرت ترمز (۲۴ ولت DC) | قدرت کویل ترمز الکترومغناطیسی غیرقطبی |
| کانکتور انکودر | دادههای سریال / تغذیه | ارتباط سریال تفاضلی با سرعت بالا به تقویتکننده |
HG-SR102B متعلق به خانواده موتورهای سروو چرخشی سازگار با MR-J4 است که مسیر ارتقاء ساختاری مستقیم از سری قدیمی HC-SFS102B را ارائه میدهد. این مدل به تقویتکنندههای کلاس MR-J4-100 نیاز دارد. هنگام انتقال از سیستمهای قدیمیتر، رابط کابل انکودر را بررسی کنید زیرا پروتکل اتصال سریال با وضوح بالا ۲۲ بیتی با سیمکشی انکودر MR-J3 سازگار نیست.
اگرچه بدنه IP67 امکان نصب در محیطهای با رطوبت و گرد و غبار بالا را فراهم میکند، مدلهای استاندارد دارای مهر و موم روغن شفت نیستند. برای کاربردهایی با تماس مداوم با مایعات یا مه روغن در محل اتصال شفت، مهندسان باید مدل HG-SR102BJ را مشخص کنند. اطمینان حاصل کنید که ترمز نگهدارنده هرگز برای کاهش سرعت دینامیکی استفاده نشود؛ این ترمز صرفاً به عنوان مکانیزم نگهدارنده استاتیک برای جلوگیری از لغزش محور ناشی از گرانش طراحی شده است.
در هنگام راهاندازی اولیه، ولتاژ تغذیه ترمز ۲۴ ولت DC را مستقیماً در ترمینالهای موتور بررسی کنید. افت ولتاژ در کابلهای طولانی میتواند باعث آزاد نشدن کامل ترمز شود که منجر به تولید حرارت اصطکاکی زیاد و فعال شدن آلارمهای اضافه جریان میشود. از عبور کابلهای انکودر و تغذیه موتور در یک کانال مشترک خودداری کنید؛ حداقل فاصله ۱۰۰ میلیمتر را برای جلوگیری از کوپلینگ الکترومغناطیسی ناشی از فرکانس سوئیچینگ بالای درایو حفظ کنید.
قبل از تلاش برای نصب مکانیکی یا ترمینالهای الکتریکی، تمام خطوط برق اصلی را ایزوله و قفل کنید. اطمینان حاصل کنید که خازنهای باس DC تقویتکننده سروو مربوطه کاملاً تخلیه شدهاند (حداقل ۱۵ دقیقه پس از قطع برق صبر کنید) تا از خطر شوک کشنده هنگام دست زدن به ترمینالهای موتور جلوگیری شود.
