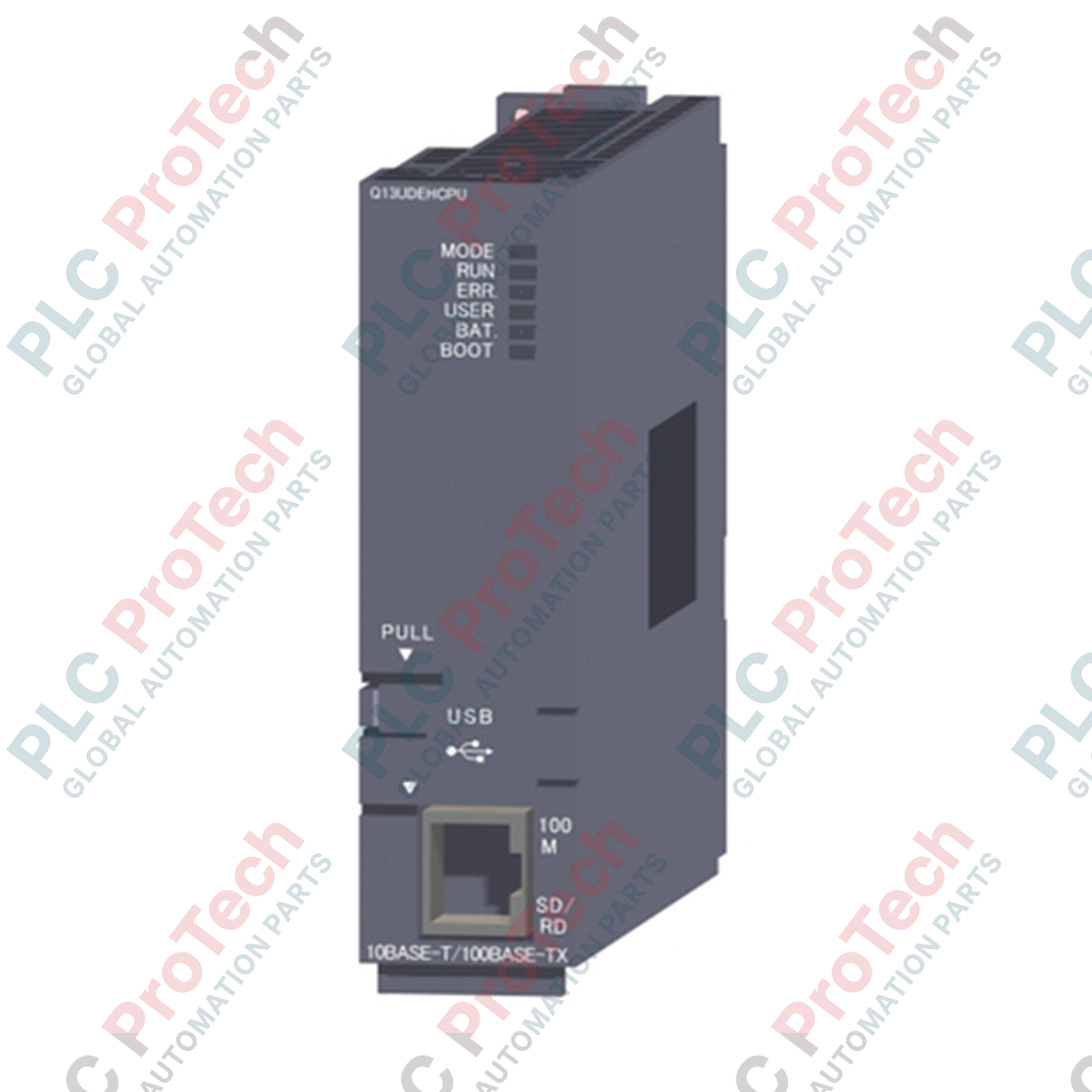

ماژول CPU یونیورسال سری MELSEC Q مدل Q13UDEHCPU میتسوبیشی الکتریک

SKU Q13UDEHCPU

موجود در انبار
  • 12-month warranty
  • Free returns within 30 days
  • تولیدکننده: Mitsubishi Electric

  • شماره محصول: Q13UDEHCPU

  • کشور سازنده:ایالات متحده آمریکا

  • نوع محصول: ماژول‌های CPU پی‌ال‌سی

  • پرداخت: حواله بانکی (T/T)، وسترن یونیون

  • وزن: 2000g

  • ابعاد: 98 میلی‌متر x 27.4 میلی‌متر x 115 میلی‌متر

  • بندر حمل و نقل: شیامن

  • گارانتی: ۱۲ ماه

توضیحات

Mitsubishi Electric Q13UDEHCPU که برای معماری‌های اتوماسیون پرسرعت و چندپردازنده‌ای طراحی شده است، به‌عنوان یک واحد پردازش مرکزی پربازده در بستر سری MELSEC Q عمل می‌کند. این مدل یونیورسال از معماری دوپردازنده‌ای بهره می‌برد که زمان اجرای برنامه را به‌طور چشمگیری کاهش می‌دهد و آن را برای محاسبات ریاضی پیچیده و کاربردهای صنعتی با تراکم بالا مناسب می‌سازد. Q13UDEHCPU با درگاه اترنت داخلی، یکپارچه‌سازی شبکه را ساده می‌کند و تبادل بی‌وقفه داده میان دستگاه‌های همتا و پایش مستقیم مبتنی بر PC را بدون نیاز به ماژول‌های ارتباطی اضافی فراهم می‌سازد.

ویژگی‌ها

  • اجرای پرسرعت: پردازش فوق‌سریع دستورهای توالی، با سرعت ۹٫۵ نانوثانیه برای عملیات پایه LD و ۱۹ نانوثانیه برای دستورهای MOV.
  • حافظه فراوان: به ظرفیت برنامه ۱۳۰ هزار گام، ۵۲۰ کیلوبایت حافظه برنامه و ۱۰۲۴ کیلوبایت RAM استاندارد برای الگوریتم‌های کنترلی پیچیده مجهز است.
  • رابط اترنت یکپارچه: از سرعت انتقال 100/10 Mbps پشتیبانی می‌کند و امکان حداکثر ۱۶ اتصال هم‌زمان سوکت را برای عملکردهای MC Protocol، MELSOFT و FTP فراهم می‌کند.
  • ثبات‌های فایل قابل‌گسترش: حداکثر ۳۲۷۶۸ نقطه ثبات فایل استاندارد دارد که برای مدیریت حجم انبوه داده‌های رهگیری، با کارت‌های حافظه SRAM یا Flash خارجی قابل‌گسترش است.
  • معماری چندپردازنده‌ای: نواحی حافظه را به‌صورت یکپارچه با حداکثر سه CPU همراه از سری MELSEC Q برای کنترل حرکت یا وظایف محاسباتی مبتنی بر PC به اشتراک می‌گذارد.

کاربردها

  • مونتاژ خودرو با تراکم بالا و هماهنگ‌سازی کارگاه رنگ.
  • جابجایی ویفر و پایش دما در تولید نیمه‌رسانا.
  • سیستم‌های کنترل حرکت هماهنگ چندمحوره و بسته‌بندی.
  • تأسیسات تصفیه آب شهری که به شبکه‌های اترنت صنعتی توزیع‌شده نیاز دارند.

مشخصات فنی

سازنده میتسوبیشی الکتریک
مدل / SKU Q13UDEHCPU
سری سری MELSEC Q (مدل یونیورسال)
روش کنترل عملیات تکرار برنامه ذخیره‌شده
روش کنترل ورودی/خروجی روش نوسازی (دسترسی مستقیم از طریق مشخص‌سازی DX/DY ممکن است)
ظرفیت برنامه ۱۳۰ هزار گام (۵۲۰ کیلوبایت)
سرعت اجرای دستور LD ۹٫۵ نانوثانیه
حافظه RAM استاندارد ۱۰۲۴ کیلوبایت (درایو ۳)
حافظه ROM استاندارد ۲۰۴۸ کیلوبایت (درایو ۴)
مجموع نقاط ورودی/خروجی ۴۰۹۶ نقطه فیزیکی (در مجموع ۸۱۹۲ نقطه در نمایش دستگاه)
درگاه اترنت 10/100 Mbps RJ45 (دوطرفه کامل / نیمه‌دوطرفه)
مصرف جریان داخلی 0.49 A در 5 VDC
دمای کارکرد 0 تا 55 درجه سانتی‌گراد
کشور مبدأ ژاپن
ابعاد (ارتفاع x W x عمق) 98 mm x 27.4 mm x 115 mm
جرم خالص 0.22 kg
وزن ارسال (محاسبه‌شده) 0.45 kg (بسته‌بندی‌شده)

نکات مهندسی تجربی

مدل‌های جایگزین و سازگاری

مدل Q13UDEHCPU جایگزینی مستقیم برای مدل‌های قدیمی‌تر Q12HCPU و Q13HCPU است. بااین‌حال، ازآنجاکه به نسل Universal QCPU تعلق دارد، ثبت حافظه، ساختارهای رجیستر فایل و مجموعه پارامترهای نرم‌افزار برنامه‌نویسی آن متفاوت است. هنگام تبدیل برنامه‌ها در GX Works2/3، پیکربندی رجیستر فایل (دستگاه‌های ZR در برابر R) را دوباره بررسی کنید، زیرا CPU یونیورسال بخش‌های RAM استاندارد را متفاوت از سری قدیمی High-Performance مدیریت می‌کند.

مشکلات کاربردی و نکات مهندسی

هنگام پیکربندی پلتفرمی با چند CPU، مجموع مصرف برق 5 VDC را در سراسر واحد پایه محاسبه کنید. ترکیب یک Q13UDEHCPU (0.49 A)، یک CPU حرکتی و چندین ماژول اترنت یا فیلدباس می‌تواند به‌راحتی از محدودیت‌های منبع تغذیه ماژول‌های استاندارد فراتر رود. برای جلوگیری از خطاهای سیستم ناشی از ولتاژ پایین، منبع تغذیه Q61P یا Q62P را با ظرفیت مازاد کافی انتخاب کنید.

نکات راه‌اندازی و سیم‌کشی

برای جلوگیری از قطع ارتباط در درگاه اترنت داخلی هنگام تداخل الکترومغناطیسی (EMI) شدید، از کابل‌کشی STP (زوج به‌هم‌تابیده شیلددار) رده 5e یا بالاتر استفاده کنید. اطمینان حاصل کنید که شیلد در سمت سوئیچ اتصال زمین دارد. از عبور دادن کابل ارتباطی اترنت به‌موازات خطوط موتور AC ولتاژبالا یا کابل‌های خروجی درایو در کانال سیم‌کشی خودداری کنید.

دستورالعمل‌های نصب

هشدار حیاتی: خطر فیزیکی

پیش از نصب، خارج کردن یا سیم‌کشی هر ماژولی روی واحد پایه MELSEC Q، همه منابع تغذیه خارجی را قطع کنید. قطع نکردن کامل برق رک می‌تواند باعث برق‌گرفتگی، آسیب فیزیکی به پین‌های پردازنده CPU یا عملکرد نامنظم سیستم شود.

1

شکاف CPU را روی واحد پایه اصلی پیدا کنید (معمولاً شکافی که مستقیماً در سمت راست ماژول منبع تغذیه قرار دارد و با عنوان شکاف CPU شماره 0 مشخص شده است).

2

زبانه ترازکننده پایینی CPU را در سوراخ راهنمای واحد پایه قلاب کنید و مطمئن شوید که پین‌های اتصال کاملاً هم‌تراز هستند.

3

ماژول را محکم به سمت صفحه پایه فشار دهید و برای جلوگیری از جدا شدن آن در اثر لرزش، با استفاده از پیچ قفل یکپارچه در بالای ماژول آن را محکم کنید.

FAQ

سرعت پردازش دستورهای پایه در این CPU چقدر است؟

CPU دستورهای ترتیبی (LD X0) را در 9.5 نانوثانیه و دستورهای جابه‌جایی داده (MOV D0 D1) را در 19 نانوثانیه پردازش می‌کند.

آیا این مدل رابط اترنت داخلی دارد؟

بله، این مدل به درگاه اترنت داخلی مجهز است که از سرعت انتقال 10/100 Mbps و حداکثر 16 اتصال ارتباطی سوکت هم‌زمان پشتیبانی می‌کند.

حداکثر ظرفیت برنامه و تخصیص حافظه چقدر است؟

این CPU ظرفیت برنامه‌نویسی 130K مرحله‌ای، حافظه برنامه 520 KB، RAM استاندارد 1024 KB و ROM استاندارد 2048 KB دارد.

آیا این مدل با رک‌های توسعه استاندارد Q-series سازگار است؟

بله، Q13UDEHCPU مستقیماً به واحدهای پایه اصلی Q33B، Q35B، Q38B و Q312B متصل می‌شود و با کابل‌های توسعه باس استاندارد از چندین رک توسعه پشتیبانی می‌کند.
