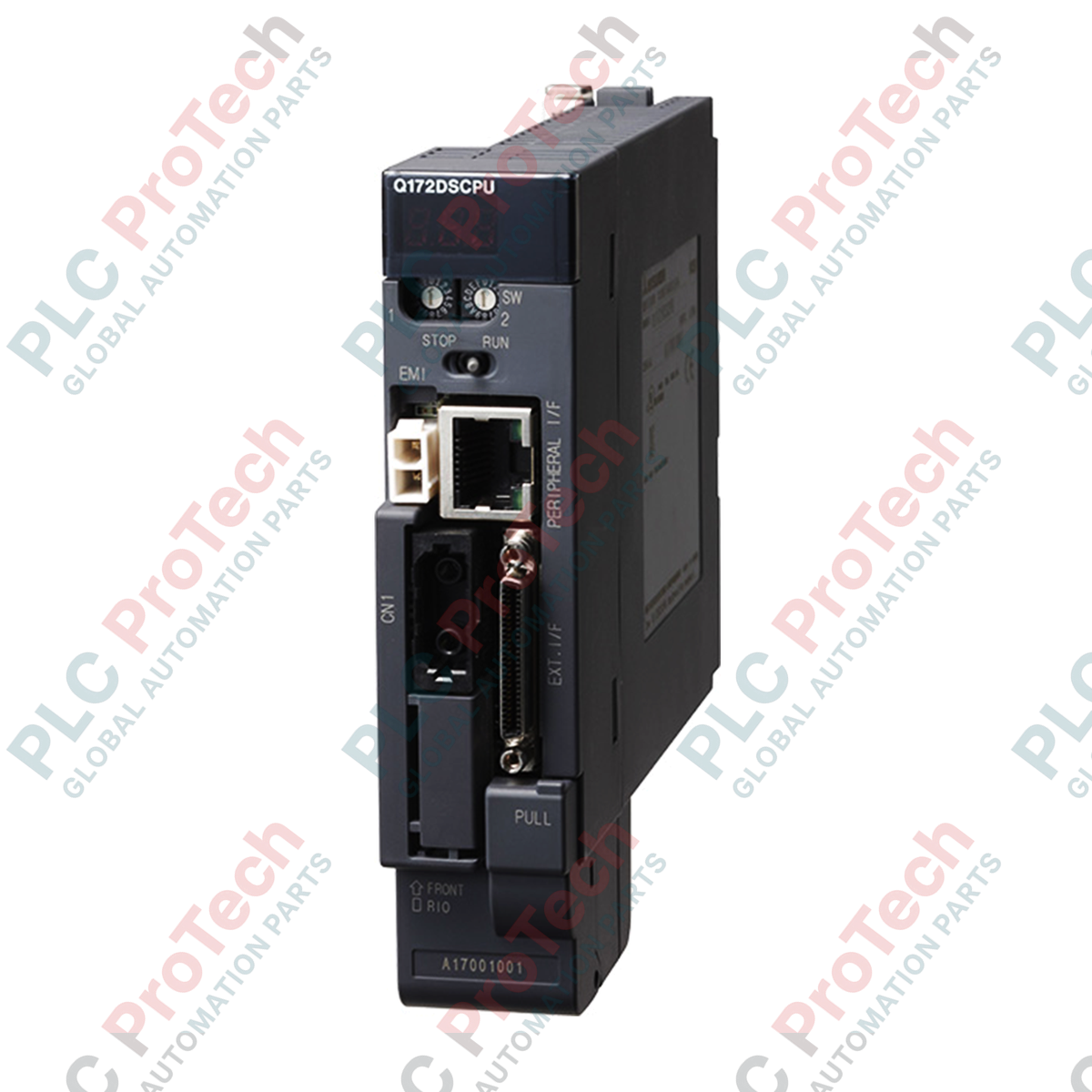

کنترلر حرکت Mitsubishi Electric Q172DSCPU از سری MELSEC-Q

Q: Mitsubishi Q172DSCPU از چند محور کنترلی پشتیبانی میکند؟

Q172DSCPU حداکثر از ۱۶ محور کنترلی پشتیبانی میکند.

SKU Q172DSCPU

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Mitsubishi Electric
شماره محصول: Q172DSCPU
کشور سازنده:ایالات متحده آمریکا
نوع محصول: کنترلرهای حرکت
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 380g
ابعاد: ۲۷.۴ میلی‌متر x ۱۲۰.۵ میلی‌متر x ۱۲۰.۳ میلی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

این Q172DSCPU این ماژول یک پردازنده حرکتی پربازده است که به‌طور ویژه برای پلتفرم PLC سری MELSEC-Q شرکت Mitsubishi Electric طراحی شده است. این واحد به‌عنوان یک کنترل‌کننده حرکتی اختصاصی، حرکت هماهنگ حداکثر ۱۶ محور را مدیریت و پروفایل‌های پیچیده موقعیت‌یابی، درون‌یابی و کنترل سرعت-گشتاور را اجرا می‌کند. این ماژول با یکپارچه‌شدن مستقیم روی بک‌پلین سری MELSEC-Q، Q172DSCPU در پیکربندی چندپردازنده‌ای، به‌صورت یکپارچه با پردازنده‌های ترتیبی هماهنگ می‌شود و توان عملیاتی پردازش را برای سیستم‌های خودکار بهینه می‌کند.

این ماژول با سیستم‌عامل اختصاصی حرکت، از قابلیت‌های پیشرفته برنامه‌نویسی شامل سیستم‌های مکانیکی مجازی، بادامک‌های الکترونیکی و چرخ‌دنده‌های الکترونیکی پشتیبانی می‌کند. این ماژول دارای رابط‌های سخت‌افزاری یکپارچه برای همگام‌سازی پرسرعت، از جمله ورودی داخلی توقف اضطراری و سیگنال‌های ورودی همه‌منظوره است و زمان‌های پاسخ قطعی و کنترل ایمنی قدرتمند را مستقیماً در لایه سخت‌افزار تضمین می‌کند.

ویژگی‌ها

کنترل حرکت حداکثر ۱۶ محور را برای هر ماژول پردازنده هماهنگ می‌کند.
ظرفیت برنامه سروو به میزان ۱۶ هزار گام را برای پروفایل‌سازی حرکتی پیچیده فراهم می‌کند.
از حداکثر ۳۲۰۰ نقطه موقعیت‌یابی با قابلیت تعیین مستقیم یا غیرمستقیم پشتیبانی می‌کند.
مجهز به ورودی‌های همه‌منظوره ایزوله‌شده با فوتوکاپلر (۴ نقطه) و یک ورودی توقف اضطراری (۱ نقطه) برای اجرای ایمنی موضعی است.
در معماری چندپردازنده‌ای سری MELSEC-Q یکپارچه می‌شود و از حداکثر ۲۵۶ نقطه ورودی/خروجی و ۲۵۶ نقطه آنالوگ به‌ازای هر پردازنده پشتیبانی می‌کند.
به حداکثر ۷ مرحله پایه افزونه متصل می‌شود و امکان طراحی چیدمان‌های مقیاس‌پذیر سیستم را فراهم می‌کند.

کاربردها

ماشین‌آلات بسته‌بندی و لفاف‌پیچی چندمحوره
تولید نیمه‌رساناها و نمایشگرهای تخت با دقت بالا
سیستم‌های مونتاژ خودکار و رباتیک‌های برداشتن و قراردادن
خطوط مهرزنی و انتقال فلزات خودرو

مشخصات فنی

پارامتر	مقدار
تولیدکننده	میتسوبیشی الکتریک
شماره مدل	Q172DSCPU
سری محصول	سری MELSEC-Q
نوع ماژول	کنترل‌کننده حرکت (CPU حرکت)
محورهای کنترل‌شده	حداکثر ۱۶ محور
ظرفیت برنامه سروو	۱۶ کی‌استپ
نقاط موقعیت‌یابی	۳۲۰۰ نقطه (تخصیص غیرمستقیم امکان‌پذیر است)
حداکثر نقاط I/O به‌ازای هر CPU	۲۵۶ نقطه
حداکثر نقاط آنالوگ به‌ازای هر CPU	۲۵۶ نقطه
ورودی‌های عمومی	۴ نقطه (ایزوله با فوتوکوپلر، مشترک مثبت/منفی)
ولتاژ/جریان ورودی نامی	۲۴ ولت DC / حدود ۵ میلی‌آمپر
اندازه سیم پیشنهادی (ورودی عمومی)	AWG 18 تا AWG 22
ورودی توقف اضطراری	۱ نقطه (ایزوله با فوتوکوپلر، سینک/سورس)
ولتاژ/جریان ورودی توقف اضطراری	۲۴ ولت DC / حدود ۲٫۴ میلی‌آمپر
محدوده ولتاژ کاری	۲۰٫۴ ولت DC تا ۲۶٫۴ ولت DC
مصرف جریان داخلی (۵ ولت DC)	۱٫۴۴ آمپر
قابلیت توسعه	حداکثر ۷ مرحله واحد پایه توسعه
ابعاد (W × ارتفاع × عمق)	۲۷٫۴ میلی‌متر × ۱۲۰٫۵ میلی‌متر × ۱۲۰٫۳ میلی‌متر
وزن	۰٫۳۸ کیلوگرم

اتصالات و رابط‌ها

گروه سیگنال	عملکرد پایه	مشخصات سیم‌کشی
ورودی‌های عمومی	ورودی دیجیتال استاندارد ۴ نقطه‌ای برای یکپارچه‌سازی سیستم	AWG 18 تا AWG 22
توقف اضطراری	ورودی اختصاصی سیگنال توقف ایمنی (سازگار با سینک/سورس)	AWG 22 توصیه می‌شود
اتصال واحد پایه	مستقیماً در شیار CPU MELSEC-Q روی واحد پایه اصلی نصب می‌شود	اتصال باس بک‌پلین

راهنمای نصب

ماژول را به‌طور ایمن روی واحد پایه اصلی سازگار از سری MELSEC-Q نصب کنید. از درگیر شدن صحیح ضامن قفل اطمینان حاصل کنید.
فضای تهویه کافی در اطراف واحد CPU فراهم کنید و حداقل ۳۰ میلی‌متر فاصله در بالا و پایین رک ماژول حفظ کنید.
اتصال صحیح ترمینال‌های LG و FG واحد پایه را با استفاده از اتصال زمین اختصاصی کلاس D (مقاومت زمین ۱۰۰ اهم یا کمتر) تضمین کنید.
برای جلوگیری از تداخل الکترومغناطیسی، خطوط سیگنال I/O خارجی و توقف اضطراری را دور از کابل‌های برق موتور با ولتاژ بالا عبور دهید.

انطباق و گواهی‌ها

دارای نشان CE (دستورالعمل‌های EMC و ولتاژ پایین)
دارای گواهی UL / cUL
گواهی KC (گواهی کره‌ای)

FAQ

Mitsubishi Q172DSCPU از چند محور کنترلی پشتیبانی می‌کند؟

Q172DSCPU حداکثر از ۱۶ محور کنترلی پشتیبانی می‌کند.

مصرف جریان داخلی ماژول Q172DSCPU چقدر است؟

این ماژول از منبع تغذیه داخلی سیستم با ولتاژ ۵ ولت DC، ۱٫۴۴ آمپر مصرف می‌کند.

آیا می‌توانم سیگنال توقف اضطراری را با روش‌های مختلف سیم‌کشی متصل کنم؟

بله، ورودی تکی توقف اضطراری دارای ایزولاسیون فوتوکوپلری است و از روش‌های سیم‌کشی سینک و سورس در ولتاژ ۲۴ ولت DC پشتیبانی می‌کند.
