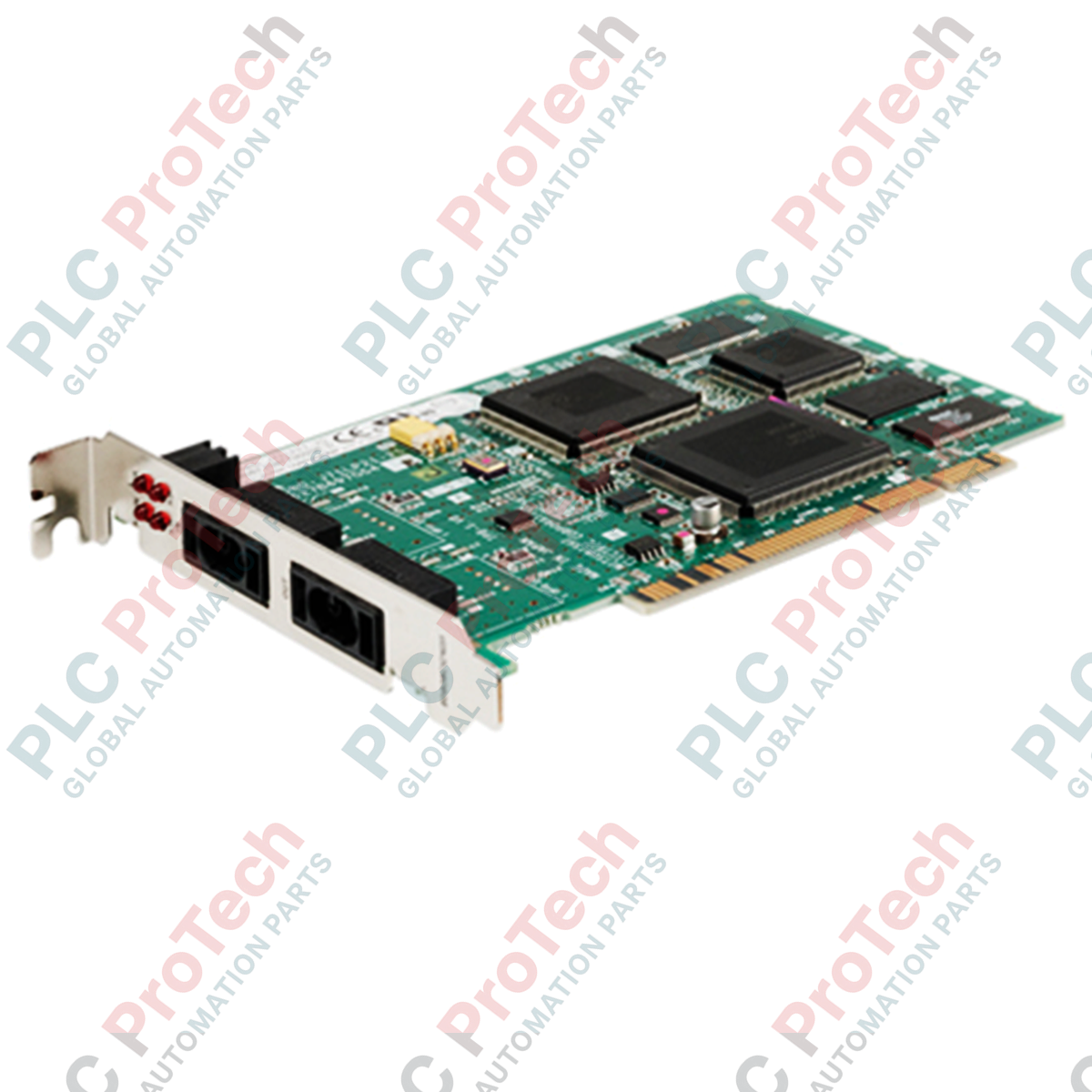

برد Q80BD-J71LP21-25 میتسوبیشی الکتریک با یکپارچهسازی مستقیم رایانههای صنعتی در شبکههای کنترلی پرسرعت و قطعیگرا، بهعنوان یک برد رابط اختصاصی شبکه حلقه نوری طراحی شده است که در شیارهای توسعه PCI نیماندازه نصب میشود. این کارت رابط، تبادل بیوقفه دادههای بلادرنگ را بین رایانه میزبان و شبکه PLC مبتنی بر MELSECNET/H یا MELSECNET/10 قدیمی امکانپذیر میکند و ارتباط فیبر نوری دوحلقهای قابلاعتمادی ارائه میدهد. این برد با کارکردی تا ۲۵ مگابیت بر ثانیه، از انتقال چرخهای با ظرفیت بالا و انتقال گذرا پشتیبانی میکند و تضمین میکند سیستمهای نظارتی، دادههای میدانی با وضوح بالا را با کمترین تأخیر دریافت کنند.
| پارامتر | مقدار |
|---|---|
| سازنده | میتسوبیشی الکتریک |
| شماره مدل | Q80BD-J71LP21-25 |
| نوع شبکه | MELSECNET/H (حلقه نوری)، سازگار با MELSECNET/10 |
| نرخ انتقال | ۲۵ مگابیت بر ثانیه / ۱۰ مگابیت بر ثانیه (قابل انتخاب) |
| نوع شیار رابط | شیار PCI (نیماندازه)، اشغالکننده ۱ شیار |
| حداکثر تعداد ایستگاههای متصل | ۶۴ ایستگاه (۱ ایستگاه مدیریتی، حداکثر ۶۳ ایستگاه عادی) |
| نوع رابط فیبر نوری | رابط نوری دوطرفه (معادل F06 / F08، مطابق با JIS C 5975/5977) |
| مصرف جریان داخلی (۵ ولت DC) | ۰٫۴۶ آمپر |
| دمای محیط کارکرد | ۰ تا ۵۵ درجه سانتیگراد |
| دمای محیط نگهداری | ۲۵- تا ۷۵ درجه سانتیگراد |
| مقاومت در برابر ارتعاش | مطابق با JIS B 3502 و IEC 61131-2 |
| مقاومت در برابر ضربه | ۱۴۷ متر بر مجذور ثانیه (۳ برابر در جهتهای X، Y و Z) |
| جرم خالص برد | ۰٫۱۰ کیلوگرم |
| وزن حمل (محاسبهشده) | ۱٫۰ کیلوگرم |
| کشور مبدأ | ژاپن |
| درگاه اتصال | عملکرد / تخصیص |
|---|---|
| درگاه ورودی | دادههای نوری را از گره قبلی شبکه دریافت میکند (فیبر RX) |
| درگاه OUT | دادههای نوری را به گره بعدی شبکه (فیبر TX) ارسال میکند |
| لبه PCI آبکاریشده با طلا | رابط گذرگاه PCI استاندارد ۳۲بیتی برای ارتباط با رایانه میزبان و تأمین توان 5VDC |
Q80BD-J71LP21-25 جایگزینی مستقیم برای راهکارهای قدیمی رابط است. هنگام اجرای مهاجرت، مطمئن شوید ساختارهای نرمافزاری پیکربندیشده برای پروتکل قدیمی MELSECNET/10 یا در حالت سازگاری اجرا میشوند یا بهدرستی با فضای ثبات توسعهیافته موجود در حالت توسعهیافته MELSECNET/H نگاشت شدهاند؛ این حالت ظرفیت کل شبکه را به 35,840 بایت افزایش میدهد.
یکی از نقاط رایج خرابی در یکپارچهسازی رایانههای صنعتی، افت ولتاژ توان گذرگاه PCI است. این برد فقط 0.46 آمپر از ریل 5 ولت مادربرد میزبان میکشد. اگر بکپلین یا منبع تغذیه در بارهای پردازشی سنگین دچار افت ولتاژ شود، برد ممکن است بهطور خودکار قطع شود یا ثبات وضعیت تشخیصی آن بازنشانی گردد. همیشه بررسی کنید که واحد منبع تغذیه IPC میزبان، ریل 5 ولت پایداری را با تلرانس +/- 5٪ حفظ کند.
برای تضمین عملکرد بهینه در سرعت 25 مگابیتبرثانیه، طول مسیر فیبر نوری بین ایستگاهها هنگام استفاده از فیبر استاندارد SI نباید از 200 متر بیشتر باشد. اگر فاصلهای تا 1 کیلومتر لازم است، از فیبرهای QSI یا فیبرهای پهنباند H-PCF استفاده کنید. هنگام راهاندازی، همیشه با استفاده از یک کابل پچ سالم و شناختهشده، آزمون لوپبک فیزیکی انجام دهید تا مشخص شود مشکلات پیکربندی از تنظیمات کارت رایانه محلی ناشی میشوند یا از حلقه شبکه فیبر خارجی.
این برد ارتباطی شامل قطعات بسیار حساس به تخلیه الکترواستاتیکی (ESD) است. پیش از باز کردن شاسی، رایانه میزبان را کاملاً از شبکه برق شهر جدا و تمام بارهای خازنی باقیمانده را تخلیه کنید. هنگام کار با کارت، همیشه از مچبند اتصالزمیندار استفاده کنید تا از آسیب فاجعهبار به اکسید گیت جلوگیری شود.
رایانه صنعتی میزبان را خاموش کنید، سیم برق را از پریز بکشید و قاب بیرونی شاسی را بردارید تا شیارهای PCI نمایان شوند.
یک شیار PCI خالی، سازگار و نیماندازه با رابط ۳۲بیتی پیدا کنید. صفحه پشتیِ کورِ متناظر را از قاب شاسی جدا کنید.
کانکتور لبهای آبکاریشده با طلا روی کارت را با شیار PCI همتراز کنید، آن را محکم به پایین فشار دهید تا کاملاً جا بیفتد و براکت را با پیچ نگهدارنده محکم کنید.
درپوشهای محافظ گردوغبار را از درگاههای فرستندهگیرنده نوری جدا کنید. خط فیبر نوری ورودی را به درگاه IN و خط فیبر نوری خروجی را به درگاه OUT وصل کنید و مطمئن شوید پینهای همترازی بهطور ایمن در جای خود چفت شدهاند.
شاسی رایانه را ببندید، برق را وصل کنید و نرمافزار کاربردی کانال میتسوبیشی را اجرا کنید تا شماره ایستگاهها و حالتهای انتقال را پیکربندی کنید.
