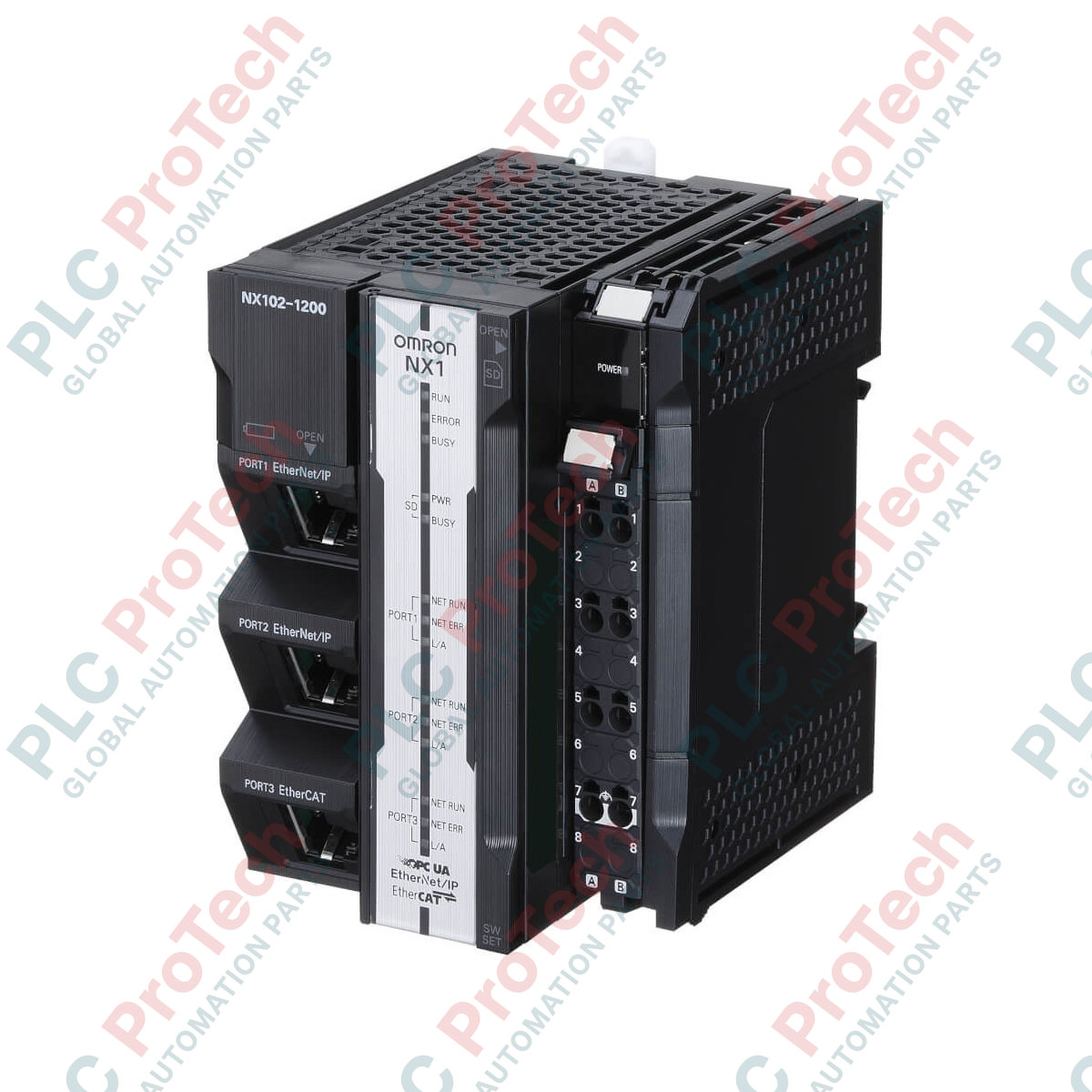

کنترلر سری Sysmac NX1 یعنی Omron NX102-1220 با مدیریت همزمان محورهای حرکت همزمان و همگامسازی مستقیم پایگاه داده، بهعنوان گرهای کاملاً یکپارچه برای کاربردهای مدرن اینترنت اشیای صنعتی (IIoT) عمل میکند. این کنترلر با ترکیب کنترل توالی، کنترل حرکت، اتصال کلاینت پایگاه داده و قابلیتهای سرور OPC-UA در یک واحد فشرده، نیاز به رایانههای میانرده یا دستگاههای دروازهای را از بین میبرد. این واحد از طریق EtherCAT بهصورت یکپارچه با تجهیزات فیزیکی سطح میدان و از طریق دو پورت EtherNet/IP در راستای افقی و رو به بالا با سیستمهای سازمانی ارتباط برقرار میکند و اجرای دقیق حلقههای کنترل ماشین پرسرعت را در کنار یکپارچگی قدرتمند دادههای تراکنشی ارائه میدهد.
| پارامتر | مقدار / رتبهبندی |
|---|---|
| تولیدکننده | Omron |
| شماره مدل | NX102-1220 |
| سری | Sysmac NX1 Series |
| توابع کنترلی | ترتیبی، حرکت، سرور OPC-UA، اتصال مستقیم DB |
| ظرفیت حافظه برنامه | 5 مگابایت |
| ظرفیت حافظه متغیرها | 33.5 مگابایت |
| زمان چرخه وظیفه اصلی | 1 میلیثانیه |
| حداکثر محورهای حرکت همزمان | 8 |
| حداکثر محورهای نقطهبهنقطه (PTP) | 4 |
| حداکثر تعداد کل محورها (شامل مجازی) | 15 |
| حداکثر توسعه محلی | حداکثر 32 واحد سری NX |
| حداکثر گرههای I/O راه دور | 64 گره (از طریق EtherCAT) |
| رابطهای شبکه | 2× EtherNet/IP (RJ45)، 1× EtherCAT Master (RJ45) |
| درگاه تجهیزات جانبی | USB 2.0 (Type-B) |
| ولتاژ منبع تغذیه سیستم | 24 VDC (از 85٪ تا 110٪) |
| ابعاد (W × ارتفاع × عمق) | 66 میلیمتر × 100 میلیمتر × 100 میلیمتر |
| وزن حمل (محاسبهشده) | 2.0 کیلوگرم |
| برچسب درگاه / ترمینال | تخصیص عملکرد / رابط |
|---|---|
| درگاه 1 (EtherNet/IP) | RJ45. برای بخشبندی شبکه، اتصال SCADA/MES و ارتباطات SQL استفاده میشود. |
| درگاه 2 (EtherNet/IP) | RJ45. درگاه ایزوله برای ارتباط بین کنترلرها و اشتراکگذاری داده بهصورت همتابههمتا. |
| درگاه 3 (EtherCAT) | RJ45. درگاه EtherCAT Master اختصاصی برای راهاندازی سرووها، درایوها و گرههای I/O راه دور. |
| درگاه USB | رابط Type-B. رابط پیکربندی مستقیم برای Sysmac Studio. |
| ترمینالهای 24 VDC | اتصال منبع تغذیه. به منبع تغذیه خارجی 24 VDC کلاس 2 نیاز دارد. |
NX102-1220 گونه مجهز به پایگاهداده از کنترلرهای استاندارد سری NX102 است. اگرچه NX102-1200 استاندارد از نظر سرعت پردازش و تعداد محورهای حرکتی با این ماژول مطابقت دارد، فاقد کتابخانه داخلی اجرای کلاینت سرور SQL است. برنامههای کامپایلشده در Sysmac Studio برای واحدهای استاندارد NX102-1200 را میتوان به NX102-1220 منتقل کرد، اما برای مهاجرت معکوس باید هرگونه بلوک فعال اتصال DB از روال اجرای وظیفه حذف شود. برای استقرار کامل پارامترهای سختافزار و قابلیتها، حتماً از Sysmac Studio نسخه 1.22 یا بالاتر استفاده کنید.
هنگام استفاده از اتصال مستقیم به پایگاه داده، منطق مدیریت خطا و بافرگذاری را در برنامه PLC طراحی کنید. در صورت قطع ناگهانی پیوند شبکه بین دو پورت EtherNet/IP و سروری که پایگاه داده SQL را میزبانی میکند، نوشتن دادهها ممکن است در حافظه متغیرهای CPU در صف قرار گیرد. از آنجا که فضای حافظه متغیرها به ۳۳٫۵ MB محدود است، قطعی طولانیمدت پایگاه داده میتواند به خطاهای سرریز بافر منجر شود. برای مدیریت ایمن مهلتهای ارتباطی، از بلوکهای تابع بافر حلقوی داخلی استفاده کنید.
برای اطمینان از ایمنی بالا در برابر نویز در شبکههای پرسرعت، در پورت ۳ (EtherCAT) فقط از کابلهای STP (زوج بههمتابیده شیلددار) Cat5e یا بالاتر با شیلد دوگانه استفاده کنید. برای جلوگیری از ایجاد حلقههای زمین که میتوانند بستههای داده با فرکانس بالا را دچار اختلال کنند، شیلدها باید فقط در سمت کنترلر به زمین متصل شوند یا مطابق دستورالعملهای دقیق EMC صنعتی مسیردهی شوند. کابلهای ارتباطی را بهصورت موازی با کابلهای موتور جریانبالا یا خروجیهای درایو فرکانس متغیر (VFD) عبور ندهید.
کنترلر را بهصورت عمودی روی ریل DIN ۳۵ میلیمتری متصل به زمین، داخل محفظه صنعتی با درجه حفاظت IP54 یا بالاتر نصب کنید. اطمینان حاصل کنید که جهت نصب امکان جریان هوای همرفت عمودی را فراهم میکند.
برای خنککاری کافی و رعایت فضای لازم برای شعاع خم کابل، حداقل فاصله ۳۰ میلیمتر را در بالا و پایین ماژول حفظ کنید.
هر واحد اختیاری I/O سری NX محلی را در سمت راست ماژول CPU بلغزانید و اطمینان حاصل کنید که قفلهای کشویی طرفین کاملاً درگیر شدهاند تا تماسهای مطمئن باس بکپلین داخلی برقرار شود.
منبع تغذیه سیستم ۲۴ VDC را وصل کنید و ترمینال زمین را با استفاده از اتصالی کمامپدانس، مستقیماً به شینه ارت حفاظتی اصلی (PE) محفظه هدایت کنید.
