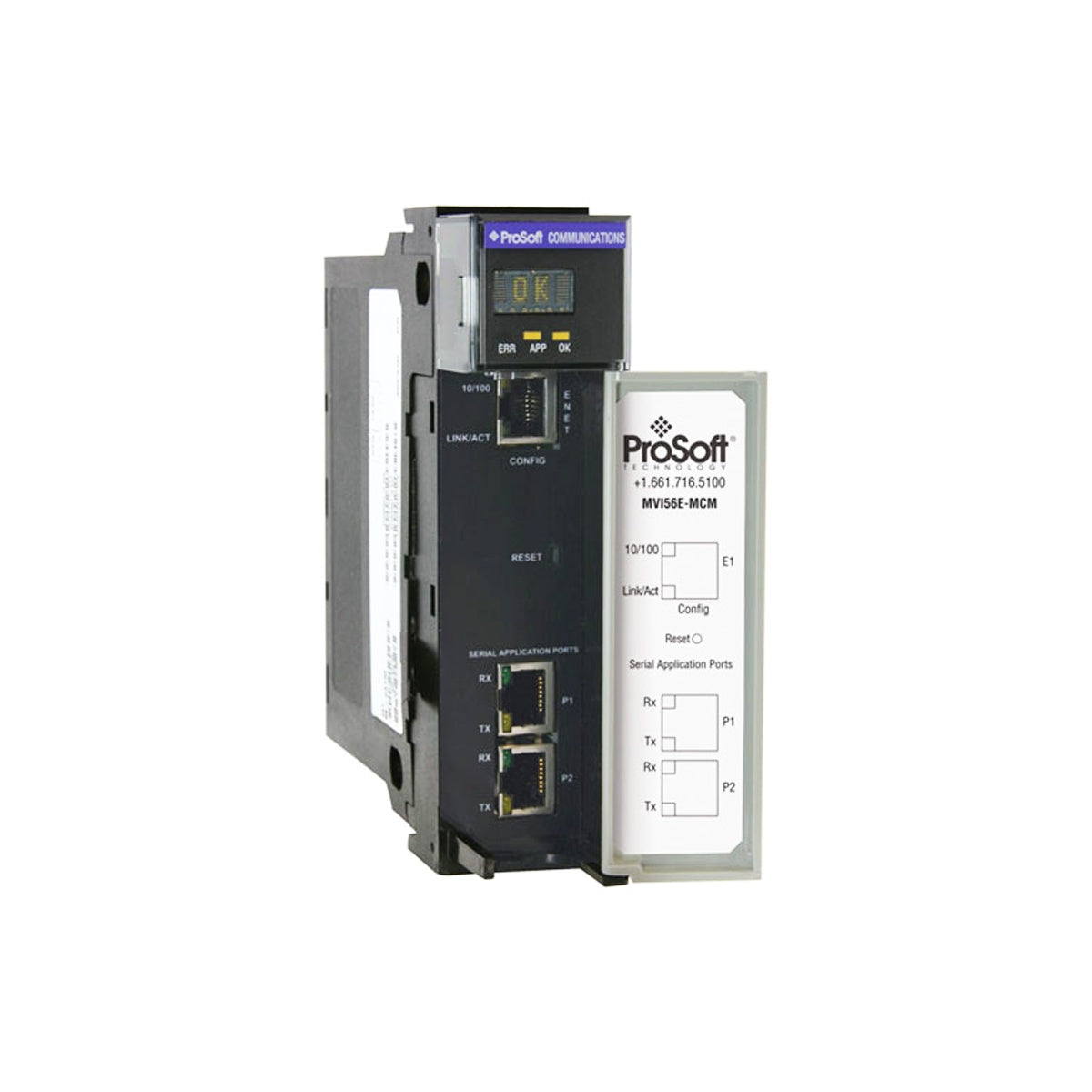

ماژول ارتباطی Modbus برای ControlLogix مدل ProSoft MVI56E-MCMXT

توضیحات

ماژول ProSoft MVI56E-MCMXT با فراهم‌کردن اتصال سریال یکپارچه در معماری‌های کنترلی Allen-Bradley ControlLogix، به‌عنوان یک ماژول رابط صنعتی Modbus Master/Slave طراحی‌شده برای محیط‌های بسیار سخت عمل می‌کند. این ماژول با دامنه دمایی گسترده، به پردازنده‌های Allen-Bradley ControlLogix امکان می‌دهد مستقیماً با دستگاه‌های میدانی سریال متنوع Modbus، از جمله کامپیوترهای جریان، پایشگرهای توان، درایوهای فرکانس متغیر و واحدهای پایانه‌ای راه دور (RTU)، ارتباط برقرار کنند. این ماژول با بهره‌گیری از پوشش محافظ و ایزولاسیون الکتریکی مستحکم، ترجمه مداوم پروتکل را در عملیات صنعتی دشوار ارائه می‌دهد؛ محیط‌هایی که در آن‌ها کارت‌های ارتباطی استاندارد مستعد خرابی محیطی هستند.

ویژگی‌ها

• دو درگاه مستقل: دو درگاه سریال با قابلیت پیکربندی مستقل که می‌توانند به‌صورت هم‌زمان به‌عنوان گره‌های Modbus Master و/یا Modbus Slave کار کنند.
• تحمل محیطی گسترده: مدارهای دارای پوشش محافظ برای مقاومت در برابر محیط‌های خورنده، رطوبت و تغییرات شدید دما طراحی شده‌اند.
• یکپارچه‌سازی با Rockwell Automation: مستقیماً در شاسی 1756 ControlLogix یکپارچه می‌شود و با استفاده از دستورالعمل‌های الحاقی سفارشی (AOI) و پروفایل‌های الحاقی (AOP)، برنامه‌نویسی در RSLogix 5000 و Studio 5000 را ساده می‌کند.
• عیب‌یابی پیشرفته: درگاه اختصاصی اترنت 10/100 مگابیت‌برثانیه (CFG)، امکان مشاهده عیب‌یابی، تنظیم پارامترها و به‌روزرسانی میان‌افزار را از طریق ابزار ProSoft Configuration Builder (PCB) فراهم می‌کند.
• تنوع پروتکل: پشتیبانی بومی از قالب‌های Modbus RTU و Modbus ASCII، همراه با قابلیت پیکربندی پاریتی، نرخ‌های بود، بیت‌های توقف و پارامترهای زمان‌بندی RTS.

کاربردها

• فرآوری نفت و گاز: اتصال فلومترهای انتقال مالکیت، کروماتوگراف‌های گاز و سامانه‌های اندازه‌گیری مخازن به یک پردازنده مرکزی ControlLogix.
• تصفیه آب و فاضلاب: یکپارچه‌سازی پمپ‌های تزریق مواد شیمیایی، حسگرهای جریان و RTUهای راه دور پراکنده از طریق توپولوژی‌های سریال با فواصل طولانی.
• سامانه‌های شرکت برق: تجمیع داده‌ها از رله‌های حفاظتی، پایشگرهای کیفیت توان و تابلوهای کنترل ژنراتور.
• تولید مواد شیمیایی: عملکرد ایمن در محیط‌های فرایندی خورنده، که در آن کارت‌های ارتباطی استانداردِ فاقد پوشش انطباقی در معرض خطر خوردگی زودرس قرار دارند.

مشخصات فنی

اتصالات و رابط‌ها

مدل‌های جایگزین و سازگاری

MVI56E-MCMXT نسخه مقاوم‌سازی‌شده و دارای پوشش محافظ انطباقی از ماژول استاندارد MVI56E-MCM است. این ماژول با ساختارهای داده قدیمی MVI56-MCM سازگاری رو به عقب دارد و به‌عنوان جایگزین مستقیم فیزیکی و منطقی در سیستم‌های قدیمی ControlLogix قابل استفاده است. این سازگاری نیاز به بازنویسی کامل منطق نردبانی PLC را برطرف می‌کند. توجه داشته باشید هنگام جایگزینی ماژول‌های استاندارد قدیمی با این نسخه دارای دامنه دمایی گسترده، باید دستورالعمل‌های افزودنی جدید بررسی شوند تا از قابلیت‌های بهبودیافته نگاشت حافظه در سری MVI56E استفاده شود.

نکات مهم کاربردی و مهندسی

هنگام محاسبه بودجه توان سیستم، مهندسان باید جریان بالای مصرفی ماژول از بک‌پلین (۸۰۰ میلی‌آمپر در ۵ ولت DC) را در نظر بگیرند. قرار دادن چندین ماژول ارتباطی در یک شاسی 1756 بدون بررسی ظرفیت منبع تغذیه (برای مثال 1756-PA75) می‌تواند باعث خطاهای افت ولتاژ یا ریست‌های متناوب CPU شود. همچنین، هنگام استفاده از شبکه‌های سریال RS-485 دو سیمه، نصب‌نکردن مقاومت‌های پایانه ۱۲۰ اهم در گره‌های انتهایی قطعه‌های کابل بلند باعث بازتاب شکل موج می‌شود که خود را به‌صورت خطاهای متناوب اعتبارسنجی CRC در Modbus نشان می‌دهد.

نکات راه‌اندازی و سیم‌کشی

در طول پیکربندی اولیه سیستم، با استفاده از نرم‌افزار ProSoft Configuration Builder (PCB) به درگاه اترنت CFG متصل شوید. مطمئن شوید آداپتور رابط شبکه رایانه شخصی با زیرشبکه IP پیکربندی‌شده روی ماژول مطابقت دارد. در صورت استفاده از مبدل‌های سریال RJ45 به DB9 ارائه‌شده، از مسیردهی صحیح شیلد سیگنال به اتصال زمین تمیز شاسی اطمینان حاصل کنید. هنگام پیکربندی گذرگاه RS-485 دو سیمه، پایانه‌های RX و TX روی DB9 باید طبق شماتیک‌های اتصال ProSoft، از بیرون به یکدیگر پل شوند تا عملکرد صحیح فرستنده‌گیرنده نیمه‌دوطرفه تضمین شود.
