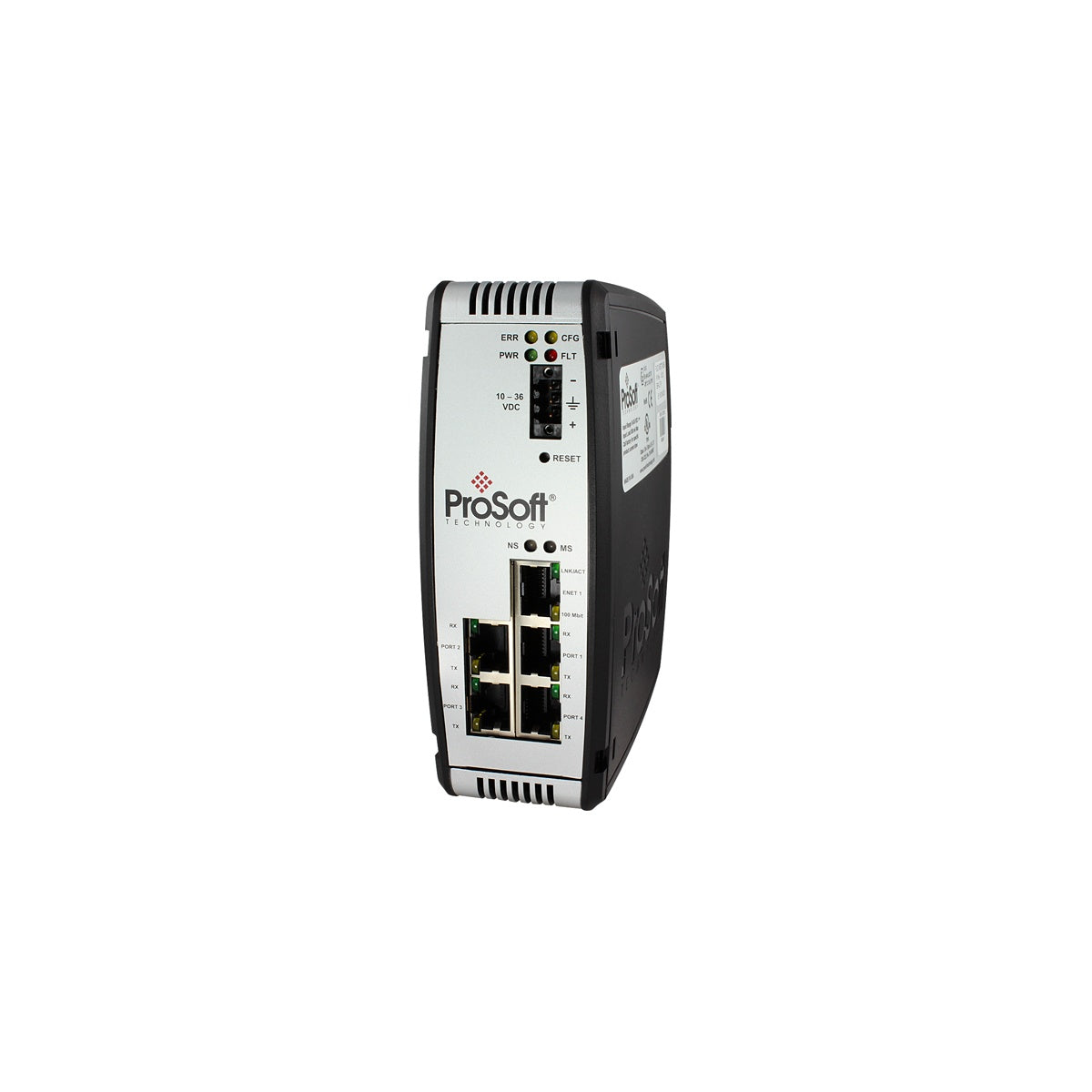

درگاه ارتباطی سریال چهار پورته مدل ProSoft PLX31-EIP-MBS4

Q: درگاه ProSoft PLX31-EIP-MBS4 چه پروتکلهایی را پل میکند؟

PLX31-EIP-MBS4 دستگاههای موجود در شبکه EtherNet/IP را به دستگاههای موجود در شبکههای سریال Modbus (RTU یا ASCII) متصل میکند.

Q: آیا میتوان پورتهای سریال را بهصورت مستقل پیکربندی کرد؟

بله، هر چهار پورت سریال ایزوله هستند و میتوان هرکدام را بهطور جداگانه برای ارتباط در لایه فیزیکی RS-232، RS-422 یا RS-485 پیکربندی کرد.

SKU PLX31-EIP-MBS4

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: ProSoft
شماره محصول: PLX31-EIP-MBS4
کشور سازنده:ایالات متحده آمریکا
نوع محصول: دروازه‌های ارتباطی
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 3000g
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

PLX31-EIP-MBS4 یک دروازه ارتباطی صنعتی است که برای ایجاد تبادل دوسویه داده بین شبکه‌های EtherNet/IP و پروتکل‌های Modbus Serial طراحی شده است. این ماژول با عمل‌کردن به‌عنوان مبدل پروتکل، به کنترلرهای مجهز به EtherNet/IP، مانند پردازنده‌های Logix شرکت Rockwell Automation، اجازه می‌دهد داده‌ها را به‌صورت یکپارچه از تجهیزات Modbus Serial بخوانند و در آن‌ها بنویسند. این دروازه دارای چهار درگاه سریال ایزوله است که امکان پیکربندی مستقل برای رابط‌های الکتریکی RS-232، RS-422 یا RS-485 را فراهم می‌کند. این انعطاف‌پذیری، یکپارچه‌سازی پرتراکم تجهیزات ابزار دقیق میدانی، کنتورهای برق، درایوها و کنترل‌کننده‌های جریان را در سامانه‌های کنترل مدرن امکان‌پذیر می‌سازد.

این ماژول رابط که برای محیط‌های صنعتی سخت طراحی شده است، از اتصالات ورودی/خروجی EtherNet/IP کلاس 1 برای کنترل بلادرنگ و پیام‌رسانی کلاس 3 برای انتقال داده‌های تشخیصی پشتیبانی می‌کند. قابلیت‌های نگاشت پویاي داده به مهندسان امکان می‌دهد گذردهی را بهینه کنند و تأخیر بین شبکه‌ها را به حداقل برسانند.

ویژگی‌ها

چهار درگاه سریال کاملاً مستقل و ایزوله، با پشتیبانی از پیکربندی‌های RS-232، RS-422 و RS-485.
پشتیبانی از حداکثر 5 اتصال سرور EtherNet/IP کلاس 3 و 8 اتصال ورودی/خروجی کلاس 1.
نگاشت دوسویه داده بین شبکه‌های EtherNet/IP و Modbus Serial.
پارامترهای سریال قابل پیکربندی، شامل نرخ بود، توازن، بیت‌های توقف و دست‌دهی.
امکانات عیب‌یابی و پایش از طریق ابزارهای پیکربندی مبتنی بر وب.
محدوده دمای کاری گسترده، مناسب برای تابلوهای کنترل بدون تهویه مطبوع.

کاربردها

یکپارچه‌سازی SCADA و HMI با تجهیزات میدانی قدیمی Modbus.
شبکه‌های توزیع برق یکپارچه با کنتورهای برق Modbus RTU.
ارتباط سامانه اندازه‌گیری جریان نفت و گاز.
یکپارچه‌سازی تله‌متری از راه دور آب و فاضلاب.
اتوماسیون خطوط مونتاژ تولید صنعتی.

مشخصات فنی

پارامترمشخصات

سازنده	ProSoft Technology
شماره قطعه / مدل	PLX31-EIP-MBS4
نوع محصول	درگاه سریال EtherNet/IP به Modbus
تعداد درگاه‌های سریال	۴ (ایزوله)
انواع رابط سریال	RS-232، RS-422، RS-485
اتصالات کلاس ۳ EtherNet/IP	5
اتصالات ورودی/خروجی کلاس ۱ EtherNet/IP	8
اندازه اتصال ورودی/خروجی	۲۴۸ / ۲۴۸ بایت
حداکثر فاصله زمانی بسته درخواستی (RPI)	۵ میلی‌ثانیه برای هر اتصال
ولتاژ ورودی نامی	۲۴ ولت DC
محدوده ولتاژ ورودی مجاز	۱۰ تا ۳۶ ولت DC
بار جریان (نامی)	۳۰۰ میلی‌آمپر در ۲۴ ولت DC
بار جریان (حداکثر)	۶۱۰ میلی‌آمپر در ۱۰ تا ۳۶ ولت DC
دمای عملیاتی	۲۵- تا ۷۰ درجه سلسیوس
دمای نگهداری	۴۰- تا ۸۰ درجه سلسیوس
وزن حمل	۳ کیلوگرم

اتصالات و رابط‌ها

درگاه رابطنوع اتصال فیزیکیپروتکل‌های پشتیبانی‌شده

درگاه Ethernet	RJ45 (۱۰/۱۰۰ مگابیت‌برثانیه)	EtherNet/IP، TCP/IP
درگاه سریال ۱	RJ45 (RS-232/422/485)	Modbus RTU / ASCII
درگاه سریال ۲	RJ45 (RS-232/422/485)	Modbus RTU / ASCII
درگاه سریال ۳	RJ45 (RS-232/422/485)	Modbus RTU / ASCII
درگاه سریال ۴	RJ45 (RS-232/422/485)	Modbus RTU / ASCII
ورودی برق	ترمینال سه‌موقعیتی	مثبت، منفی، GND

راهنمای نصب

نصب: روی ریل‌های DIN استاندارد ۳۵ میلی‌متری نصب کنید. از محکم بودن سازوکار قفل اطمینان حاصل کنید.
اتصال زمین: ترمینال زمین اختصاصی روی کانکتور برق را با استفاده از سیم مسی کم‌امپدانس، مستقیماً به زمین عملکردی تابلو متصل کنید.
سیم‌کشی: کابل‌های ارتباطی (Ethernet و سریال) را برای جلوگیری از تداخل الکترومغناطیسی، دور از خطوط AC ولتاژ بالا عبور دهید.
فاصله آزاد: برای پشتیبانی از خنک‌کاری همرفتی مناسب، حداقل ۵۰ میلی‌متر فاصله آزاد در بالا و پایین ماژول حفظ کنید.

انطباق و گواهی‌ها

نشان CE
کلاس I، بخش ۲ UL/cUL
ناحیه ۲ ATEX

FAQ

درگاه ProSoft PLX31-EIP-MBS4 چه پروتکل‌هایی را پل می‌کند؟

PLX31-EIP-MBS4 دستگاه‌های موجود در شبکه EtherNet/IP را به دستگاه‌های موجود در شبکه‌های سریال Modbus (RTU یا ASCII) متصل می‌کند.

آیا می‌توان پورت‌های سریال را به‌صورت مستقل پیکربندی کرد؟

بله، هر چهار پورت سریال ایزوله هستند و می‌توان هرکدام را به‌طور جداگانه برای ارتباط در لایه فیزیکی RS-232، RS-422 یا RS-485 پیکربندی کرد.

نیازمندی‌های برق این درگاه چیست؟

این ماژول به منبع تغذیه اسمی 24 VDC نیاز دارد، اما بازه ورودی 10 تا 36 VDC را پشتیبانی می‌کند.

از چند اتصال Class 1 و Class 3 پشتیبانی می‌کند؟

از حداکثر 5 اتصال سرور Class 3 و حداکثر 8 اتصال ورودی/خروجی Class 1 پشتیبانی می‌کند.
