ماژول مستر پوشش‌دار AS-Interface Schneider TSXSAY1000C

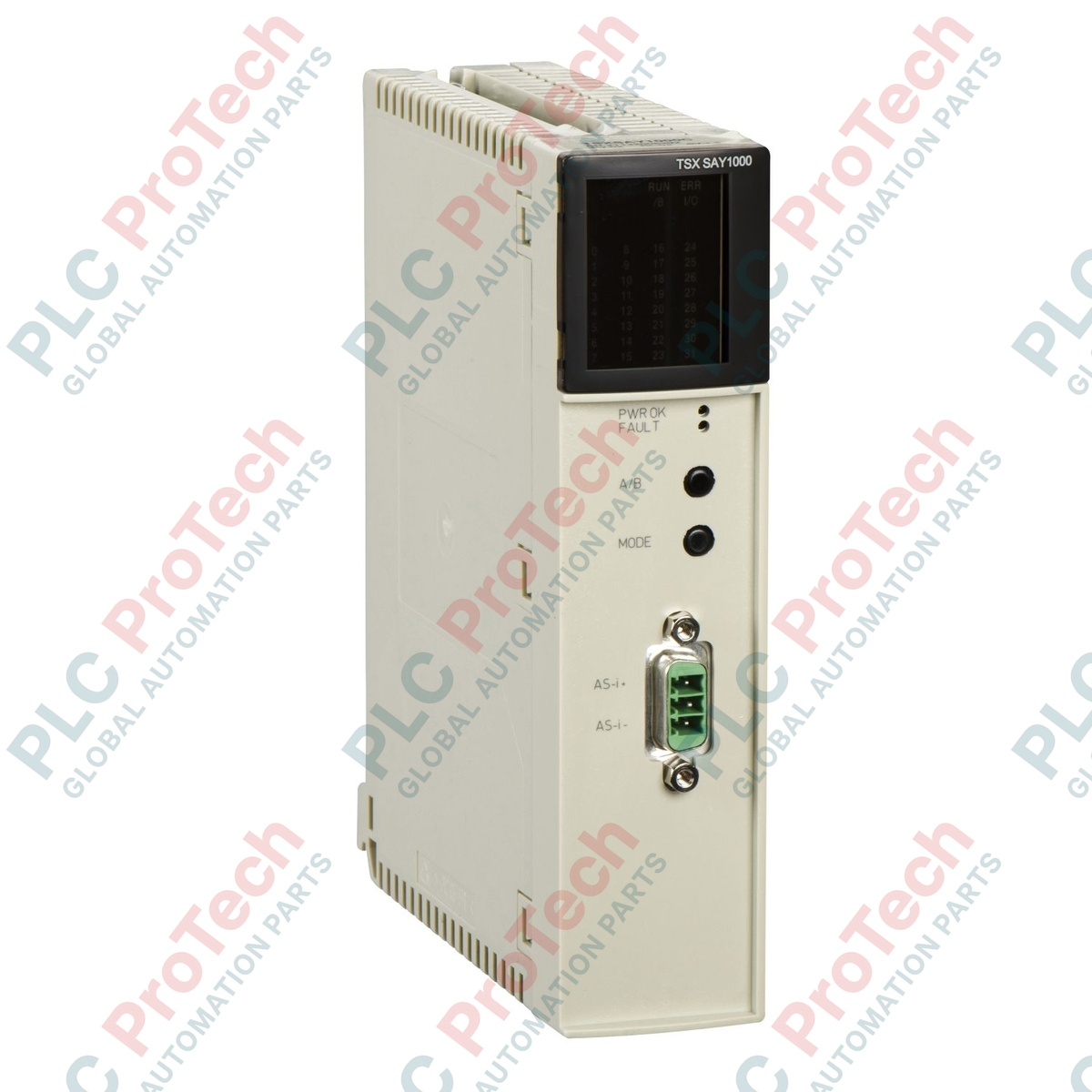

مروری بر محصول

 TSXSAY1000C یک ماژول مستر تخصصی AS-Interface (AS-i) است که برای پلتفرم اتوماسیون Schneider Electric Modicon Premium طراحی شده است. این نسخه «C» با ویژگی  پوشش کانفورمال (Humiseal 1A33) شناخته می‌شود که حفاظت برتری در برابر رطوبت، گردوغبار و آلاینده‌های شیمیایی فراهم می‌کند و آن را برای محیط‌های صنعتی سخت ایدئال می‌سازد.  TSXSAY1000C که به‌عنوان پلی میان رک Modicon Premium و سیستم کابل‌کشی AS-i عمل می‌کند، از  استاندارد V2 و آدرس‌دهی توسعه‌یافته پشتیبانی می‌کند و امکان ایجاد شبکه‌ای بسیار انعطاف‌پذیر و مقیاس‌پذیر از عملگرها و حسگرها را فراهم می‌سازد. این ماژول با ساده‌سازی سیم‌کشی فیلد به یک کابل دو سیمه برای انتقال هم‌زمان برق و داده، هزینه‌های نصب را به‌طور چشمگیری کاهش داده و قابلیت‌های عیب‌یابی را در سیستم‌های خودکار پیچیده، مانند کارخانه‌های بطری‌سازی، شبکه‌های نقاله و ماشین‌آلات تخصصی، بهبود می‌دهد.

پیکربندی فنی

TSXSAY1000C برای شبکه‌سازی با تراکم بالا و عملکرد پایدار در شرایط محیطی دشوار طراحی شده است:

• قابلیت‌های AS-i V2: از پروفایل M2E پشتیبانی می‌کند و امکان مدیریت اسلیوهای استاندارد و اسلیوهای دارای آدرس‌دهی توسعه‌یافته را فراهم می‌سازد.

• ظرفیت اسلیو:

• آدرس‌دهی استاندارد: حداکثر 31 اسلیو (I/O آنالوگ، 4 ورودی/4 خروجی گسسته یا رابط‌های ایمنی).

• آدرس‌دهی توسعه‌یافته: حداکثر 62 اسلیو (4 ورودی/3 خروجی گسسته) که تراکم نقاط شبکه را به‌طور چشمگیری افزایش می‌دهد.

• پوشش کانفورمال: با  Humiseal 1A33 پوشش داده شده است تا قابلیت اطمینان بلندمدت در محیط‌های خورنده یا مناطق با رطوبت بالا تضمین شود.

• یکپارچه‌سازی با میزبان: به‌طور مستقیم از بک‌پلین Modicon Premium تغذیه می‌شود (450 میلی‌آمپر در 5 ولت DC) و نیاز به منبع تغذیه خارجی برای ماژول را از بین می‌برد.

• تنوع رابط‌ها: قابلیت اتصال به انواع ماژول‌ها، از جمله رابط‌های دارای رده‌بندی ایمنی و واحدهای I/O آنالوگ، را دارد.

• لایه فیزیکی ارتباطی: به یک کانکتور نر SUB-D سه‌راهه برای اتصال ایمن و قابل‌اعتماد به باس AS-i مجهز است.

مشخصات فنی

پرسش‌های متداول فنی

چند ماژول را می‌توانم در رک پردازنده TSX57310 نصب کنم؟

برای سری TSX573، سیستم از حداکثر  8 ماژول مستر AS-i به‌ازای هر کنترلر پایه پشتیبانی می‌کند. این قابلیت امکان افزایش گسترده I/O غیرمتمرکز را در یک پروژه PLC واحد فراهم می‌سازد.

مزیت نشان‌گذاری «C» در TSXSAY1000C چیست؟

حرف «C» مخفف  پوشش‌داده‌شده است. درحالی‌که TSXSAY1000 استاندارد برای محیط‌های صنعتی تمیز مناسب است، TSXSAY1000C برای محیط‌های «سخت» طراحی شده است؛ محیط‌هایی که آلاینده‌های معلق یا رطوبت می‌توانند در غیر این صورت باعث اتصال کوتاه یا خوردگی روی PCB شوند.

آیا این ماژول برق باس AS-i را تأمین می‌کند؟

خیر. اگرچه ماژول برق منطقی موردنیاز خود (450 میلی‌آمپر) را از رک Premium دریافت می‌کند، خود باس AS-i برای تغذیه حسگرها و عملگرهای فیلد به یک  منبع تغذیه AS-i اختصاصی نیاز دارد (معمولاً 30 ولت DC با جداسازی یکپارچه داده).

راهنمای مهندسی و نصب

آدرس‌دهی و راه‌اندازی

هنگام استفاده از آدرس‌دهی توسعه‌یافته (V2)، اطمینان حاصل کنید که اسلیوهای شما نیز با V2 سازگار باشند. آدرس‌دهی توسعه‌یافته 31 آدرس استاندارد را به بانک‌های «A» و «B» تقسیم می‌کند و امکان اتصال 62 تجهیز را فراهم می‌سازد. برای شناسایی تداخل آدرس‌ها یا خطاهای باس هنگام روشن‌کردن اولیه، از واحد نمایشگر سیگنال‌دهی محلی در قسمت جلویی  TSXSAY1000C استفاده کنید.

سیم‌کشی و اتصال SUB-D

کانکتور SUB-D سه‌راهه دروازه اصلی اتصال به باس AS-i است. برای مسیرکشی فیلد از کابل تخت زردرنگ AS-i باکیفیت و شیلددار استفاده کنید. اطمینان حاصل کنید که طول کل کابل بدون استفاده از تکرارکننده‌های AS-i از 100 متر بیشتر نشود. حتی با وجود  پوشش Humiseal 1A33، کانکتور SUB-D را محکم ببندید تا آب‌بندی گازبند در محل اتصال حفظ شود.
