Siemens

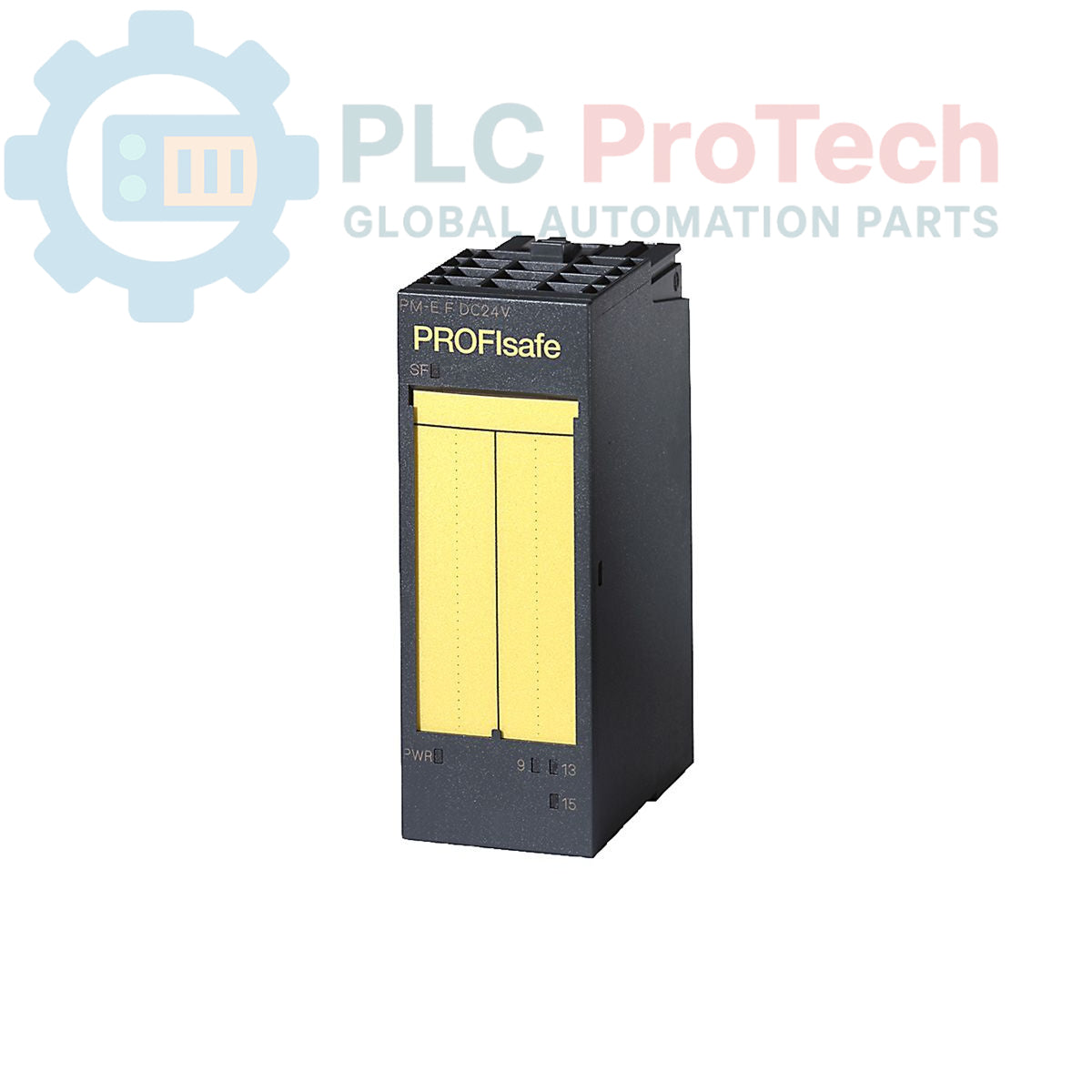

زیمنس 6ES7138-4CF42-0AB0 ماژول توان SIMATIC ET 200S

SKU 6ES7138-4CF42-0AB0

موجود در انبار
  • 12-month warranty
  • Free returns within 30 days
  • تولیدکننده: Siemens

  • شماره محصول: 6ES7138-4CF42-0AB0

  • کشور سازنده:آلمان

  • نوع محصول: ماژول‌های برق

  • بارکد: 85389091

  • پرداخت: حواله بانکی (T/T)، وسترن یونیون

  • وزن: 100g

  • ابعاد: ۳.۰۰ سانتی‌متر × ۵.۲۰ سانتی‌متر × ۸.۱۰ سانتی‌متر

  • بندر حمل و نقل: شیامن

  • گارانتی: ۱۲ ماه

توضیحات

6ES7138-4CF42-0AB0 یک ماژول تغذیه SIMATIC DP PM-E F PROFIsafe است که برای سیستم ورودی/خروجی توزیع‌شده ET 200S طراحی شده است. این ماژول با منبع تغذیه 24 V DC کار می‌کند و به‌طور ویژه برای کاربردهای نصب با اتصال زمین طراحی شده است. این ماژول دارای رله داخلی برای کلیدزنی باس‌های ولتاژ P1 و P2 است و قطع ایمنی‌محور تغذیه را فراهم می‌کند. 6ES7138-4CF42-0AB0 از یکپارچه‌سازی ایمنی تا رده 3 (EN 954-1)، SIL2 (IEC 61508) و PLd (ISO 13849) پشتیبانی می‌کند و آن را به یکی از اجزای حیاتی ایمنی ماشین‌آلات تبدیل می‌کند. این ماژول در صورت استفاده همراه با ماژول رابط IM 151-3 HF، با پیکربندی‌های PROFINET کاملاً سازگار است.

ویژگی‌ها

  • یکپارچه‌سازی ایمنی: دارای رتبه‌بندی سازگار با رده 3 (EN 954-1)، SIL2 (IEC 61508) و PLd (ISO 13849).
  • پشتیبانی از PROFIsafe: برای ارتباط ایمن و ایمنی‌محور طراحی شده است.
  • کلیدزنی باس: رله داخلی برای کلیدزنی باس‌های ولتاژ P1 و P2.
  • سازگاری: برای استفاده با سیستم SIMATIC ET 200S طراحی شده است؛ با IM 151-3 HF در پیکربندی‌های PROFINET سازگار است.
  • طراحی مقاوم: ساخته‌شده برای نصب‌های صنعتی دارای اتصال زمین.

کاربردها

  • سیستم‌های ورودی/خروجی ایمنی توزیع‌شده
  • مدارهای توقف اضطراری و اینترلاک ایمنی
  • ماشین‌آلات صنعتی نیازمند رتبه ایمنی SIL2/PLd
  • شبکه‌های اتوماسیون مبتنی بر PROFINET
  • نظارت بر توزیع توان در ایستگاه‌های ورودی/خروجی ماژولار

مشخصات فنی

ویژگی مشخصات
تولیدکننده Siemens
برند SIMATIC ET200
سری ET 200S
مدل 6ES7138-4CF42-0AB0
نوع محصول ماژول تغذیه (PM-E F)
وضعیت محصول توقف تولید
مدل قبلی 6ES7138-4CF41-0AB0
ولتاژ تغذیه 20.4 - 28.8 V DC
وزن 0.10 kg
ابعاد 3.00 x 5.20 x 8.10 cm
کد کالا 85389091
کنترل صادرات (ECCN) N

دستورالعمل‌های نصب

  • نصب: مطمئن شوید که ماژول روی ترمینال‌ماژول مناسب ET 200S جا افتاده است.
  • اتصال زمین: این ماژول به‌طور ویژه برای نصب با اتصال زمین طراحی شده است؛ مطمئن شوید که پتانسیل مرجع مطابق با استانداردهای ایمنی به‌درستی برقرار شده باشد.
  • سیم‌کشی: منبع تغذیه 24 V DC را طبق نمودار تخصیص ترمینال ارائه‌شده در دفترچه راهنمای ET 200S وصل کنید.
  • تأیید ایمنی: تمام مراحل پیکربندی ایمنی لازم را در نرم‌افزار TIA Portal یا STEP 7 انجام دهید تا از برقراری صحیح ارتباط PROFIsafe اطمینان حاصل شود.
  • محیط: برای اطمینان از یکپارچگی رله ایمنی، شرایط کاری را در محدوده‌های مشخص‌شده ولتاژ و دما نگه دارید.

FAQ

این ماژول تغذیه چه استانداردهای ایمنی‌ای را برآورده می‌کند؟

این ماژول دارای رتبه‌بندی ایمنی تا Category 3 (EN 954-1)، SIL2 (IEC 61508) و PLd (ISO 13849) است.

آیا می‌توان از این ماژول با PROFINET استفاده کرد؟

بله، در صورت استفاده همراه با ماژول رابط IM 151-3 HF، با پیکربندی‌های PROFINET سازگار است.

محدوده ولتاژ تغذیه 6ES7138-4CF42-0AB0 چقدر است؟

این ماژول در محدوده ولتاژ تغذیه 20.4 V DC تا 28.8 V DC کار می‌کند.

این ماژول برای نصب زمین‌شده طراحی شده یا بدون اتصال به زمین؟

6ES7138-4CF42-0AB0 به‌طور ویژه برای نصب زمین‌شده طراحی شده است.
