زیمنس 6ES7676-1BA00-0CF0 سیماتیک Panel PC 477B

Q: چه سیستمعامل و نرمافزار HMI از پیش نصب شدهاند؟

این دستگاه بهصورت پیشفرض با Windows XP Embedded، WinCC Flexible RT 128PT (شامل آرشیوها و دستورالعملها) و WINAC RTX عرضه میشود.

Q: نیازمندی منبع تغذیه این دستگاه چیست؟

پنل پیسی با منبع تغذیه ۲۴ ولت DC کار میکند.

SKU 6ES7676-1BA00-0CF0

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Siemens
شماره محصول: 6ES7676-1BA00-0CF0
کشور سازنده:آلمان
نوع محصول: رایانه پنلی
بارکد: 85371091
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 8g
ابعاد: ۶۶٫۵۰ × ۵۲٫۰۰ × ۲۲٫۰۰ سانتی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

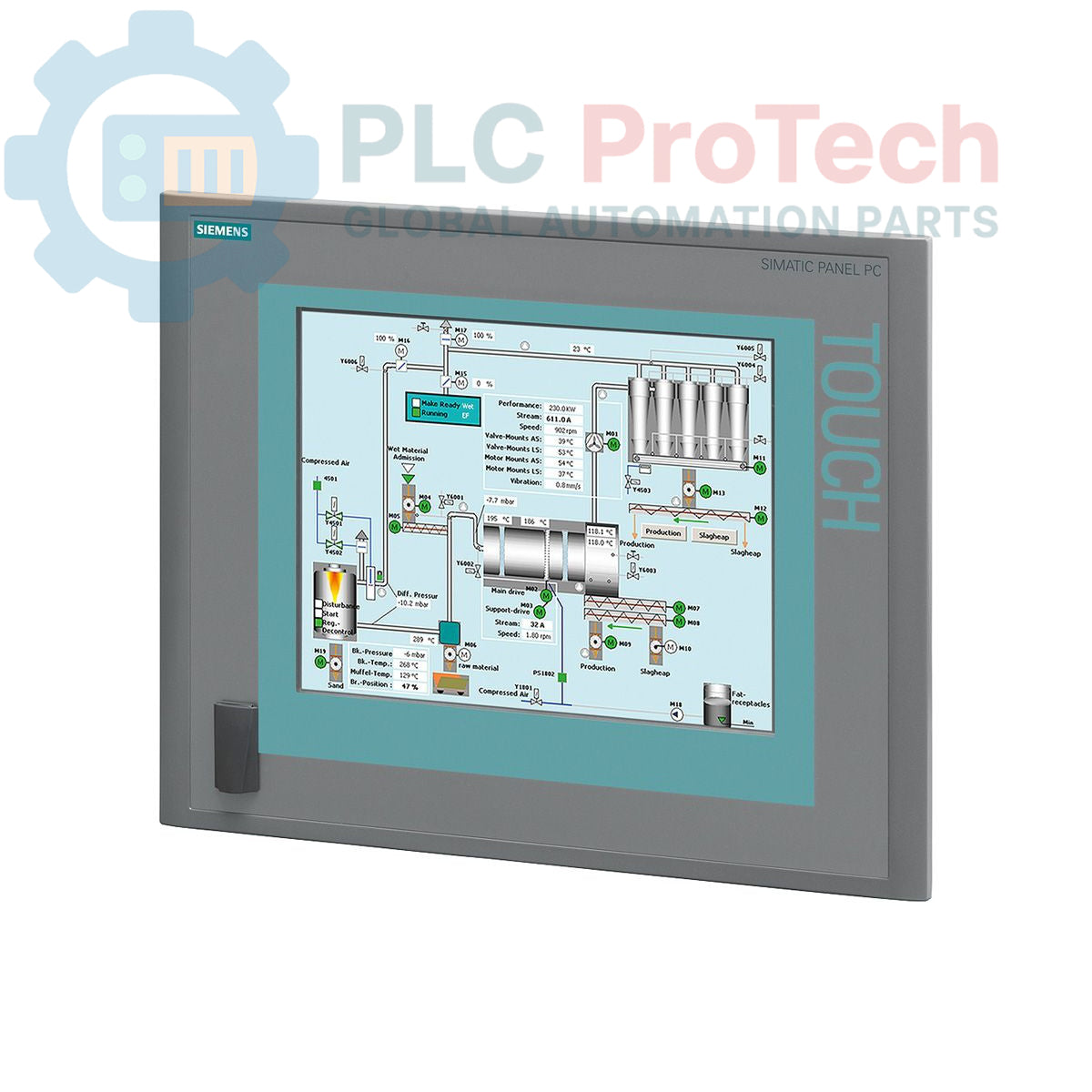

6ES7676-1BA00-0CF0 زیمنس یک رایانه پنلی SIMATIC Panel PC 477B است؛ رایانه‌ای پنلی صنعتی که برای کاربردهای رابط انسان و ماشین (HMI) و کنترل طراحی شده است. این دستگاه به نمایشگر لمسی ۱۲ اینچی با وضوح ۸۰۰×۶۰۰ و پنل جلویی استاندارد با رابط USB مجهز است. همچنین دارای پردازنده Intel Celeron M با فرکانس ۱٫۰ گیگاهرتز، یک گیگابایت حافظه RAM از نوع DDR2 و یک کارت Compact-Flash با ظرفیت ۲ گیگابایت است که در دو شیار CF آن قرار می‌گیرد. قابلیت‌های ارتباطی شامل PROFIBUS DP 12، دو درگاه اترنت با سرعت ۱ گیگابیت‌برثانیه، چهار درگاه USB 2.0 (هرکدام با خروجی ۵۰۰ میلی‌آمپر) و یک رابط RS232 است. رایانه پنلی با منبع تغذیه ۲۴ ولت DC کار می‌کند و همراه با نرم‌افزارهای ازپیش‌نصب‌شده، از جمله Windows XP Embedded، WinCC Flexible RT 128PT (با بایگانی‌ها و دستورالعمل‌ها) و WINAC RTX، عرضه می‌شود. لطفاً توجه داشته باشید که این محصول در حال حاضر در مرحله منسوخ قرار دارد.

ویژگی‌ها

نمایشگر لمسی ۱۲ اینچی با وضوح ۸۰۰×۶۰۰
پردازنده Intel Celeron M با فرکانس ۱٫۰ گیگاهرتز
حافظه RAM یک گیگابایتی DDR2
رابط PROFIBUS DP 12
۲ درگاه اترنت با سرعت ۱ گیگابیت‌برثانیه
۴ رابط USB 2.0 (خروجی ۵۰۰ میلی‌آمپر برای هر درگاه)
۱ رابط RS232
منبع تغذیه ۲۴ ولت DC
۲ شیار CF، شامل ۱ کارت Compact-Flash با ظرفیت ۲ گیگابایت
نرم‌افزار ازپیش‌نصب‌شده: Windows XP Embedded، WinCC Flexible RT 128PT (شامل بایگانی‌ها و دستورالعمل‌ها)، WINAC RTX
پنل جلویی استاندارد با رابط USB

کاربردها

رایانه پنلی SIMATIC 477B زیمنس برای طیف گسترده‌ای از کاربردهای اتوماسیون صنعتی که به قابلیت‌های قدرتمند رابط انسان و ماشین (HMI) و کنترل نیاز دارند مناسب است، از جمله:

بهره‌برداری و بصری‌سازی ماشین
کنترل و پایش فرایند
جمع‌آوری و ثبت داده‌ها
مدیریت خط تولید
سیستم‌های اتوماسیون ساختمان

مشخصات فنی

تولیدکننده	زیمنس
مجموعه	رایانه پنلی SIMATIC
زیرمجموعه	PC477B
نوع محصول	رایانه پنلی
مرحله محصول	منسوخ
اندازه نمایشگر	۱۲ اینچ
وضوح نمایشگر	800x600
پردازنده	پردازنده Intel Celeron M با فرکانس ۱٫۰ گیگاهرتز
حافظه RAM	۱ گیگابایت (DDR2)
رابط‌های ارتباطی	PROFIBUS DP 12، دو Ethernet با سرعت ۱ گیگابیت‌برثانیه، چهار USB 2.0، یک RS232
جریان خروجی USB	۵۰۰ میلی‌آمپر (برای هر درگاه)
منبع تغذیه	DC 24V
ذخیره‌سازی	۲ شکاف CF، یک کارت Compact-Flash با ظرفیت ۲ گیگابایت
نرم‌افزار ازپیش‌نصب‌شده	Windows XP Embedded، WinCC Flexible RT 128PT (شامل بایگانی‌ها و دستورالعمل‌ها)، WINAC RTX
ابعاد بسته‌بندی (محاسبه‌شده)	۶۶٫۵۰ × ۵۲٫۰۰ × ۲۲٫۰۰ سانتی‌متر
وزن حمل	۸٫۰۰ کیلوگرم
کد کالا	85371091
مقررات کنترل صادرات (ECCN)	5D002

راهنمای نصب

نصب Siemens SIMATIC Panel PC 477B باید از رویه‌های استاندارد صنعتی برای تجهیزات نصب‌شونده روی پنل پیروی کند:

بی‌برق‌سازی: پیش از شروع هرگونه کار، مطمئن شوید که همه منابع برق ناحیه نصب قطع و قفل شده‌اند.
نصب: Panel PC را به‌طور محکم در برش آماده‌شده پنل نصب کنید و از آب‌بندی مناسب برای حفظ درجه حفاظت IP محفظه اطمینان حاصل کنید.
اتصال برق: منبع تغذیه DC 24V را با رعایت قطبیت صحیح به ترمینال‌های تعیین‌شده وصل کنید. از کابل‌هایی با اندازه مناسب و شیلددار استفاده کنید.
اتصال زمین: برای تضمین ایمنی و کاهش تداخل الکترومغناطیسی، اتصال زمین حفاظتی (PE) مستحکمی به شاسی Panel PC برقرار کنید.
اتصالات رابط: کابل‌های ارتباطی (Ethernet، PROFIBUS DP، RS232، USB) را به درگاه‌های مربوطه وصل کنید. مسیر کابل‌ها را به‌گونه‌ای تنظیم کنید که از کشش و تداخل جلوگیری شود.
نصب کارت CF: اگر کارت از پیش نصب نشده است، کارت Compact-Flash را در شکاف تعیین‌شده وارد کنید و از قرارگیری صحیح آن مطمئن شوید.
ملاحظات محیطی: اطمینان حاصل کنید که محیط کار با محدوده‌های مشخص‌شده دما، رطوبت و لرزش Panel PC مطابقت دارد. تهویه کافی در اطراف دستگاه فراهم کنید.
روشن‌سازی: پس از تأیید همه اتصالات، سیستم را دوباره برق‌دار کنید و راه‌اندازی و عملکرد صحیح آن را بررسی کنید.

FAQ

اندازه و وضوح نمایشگر این پنل پی‌سی چقدر است؟

Siemens 6ES7676-1BA00-0CF0 به نمایشگر لمسی ۱۲ اینچی با وضوح 800x600 مجهز است.

چه سیستم‌عامل و نرم‌افزار HMI از پیش نصب شده‌اند؟

این دستگاه به‌صورت پیش‌فرض با Windows XP Embedded، WinCC Flexible RT 128PT (شامل آرشیوها و دستورالعمل‌ها) و WINAC RTX عرضه می‌شود.

این پنل پی‌سی از چه رابط‌های ارتباطی پشتیبانی می‌کند؟

این دستگاه از PROFIBUS DP 12، دو پورت اترنت 1 Gbit/s، چهار پورت USB 2.0 و یک رابط RS232 پشتیبانی می‌کند.

نیازمندی منبع تغذیه این دستگاه چیست؟

پنل پی‌سی با منبع تغذیه ۲۴ ولت DC کار می‌کند.

آیا SIMATIC Panel PC 477B هنوز محصولی فعال است؟

خیر، Siemens 6ES7676-1BA00-0CF0 در حال حاضر در مرحله محصول منسوخ قرار دارد.
