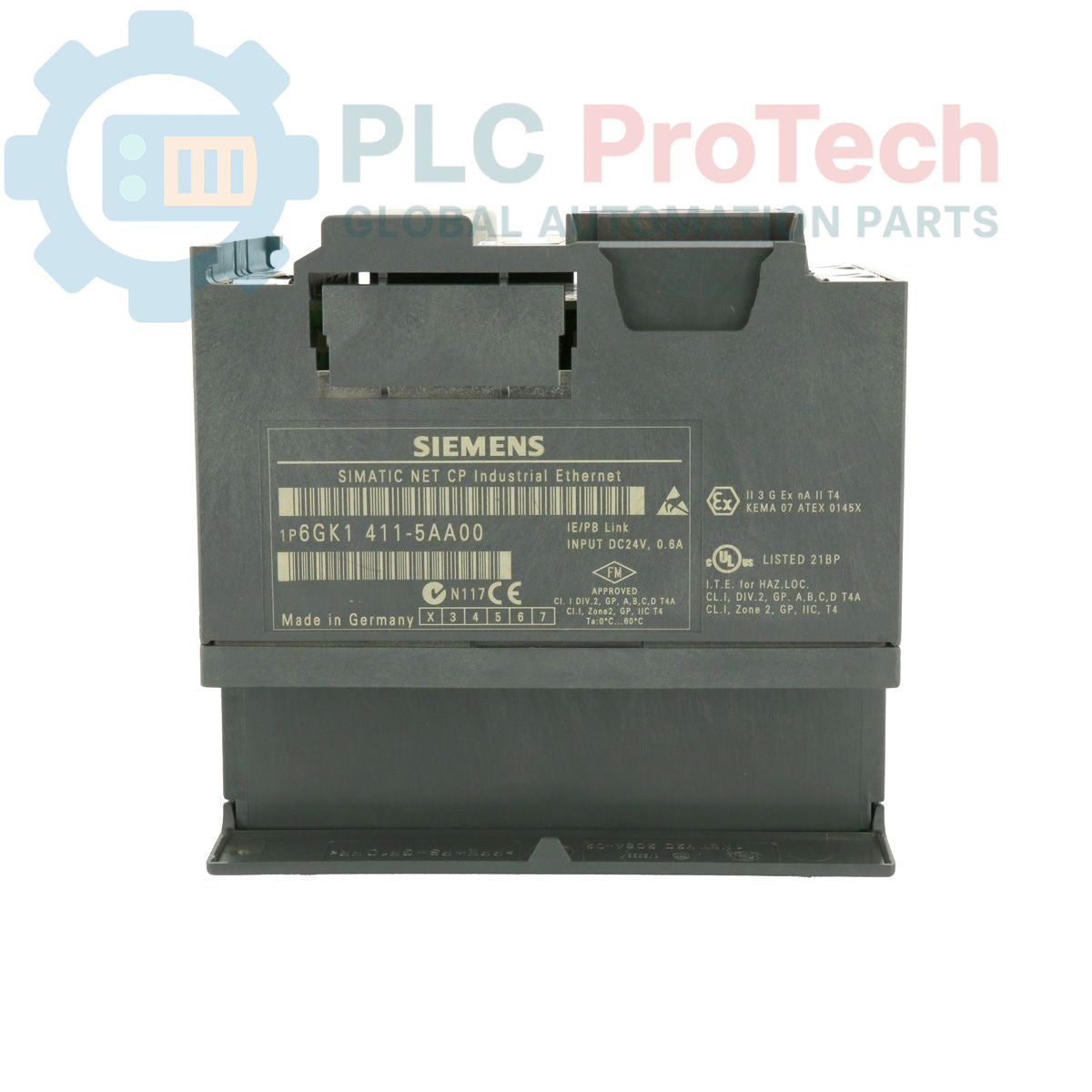

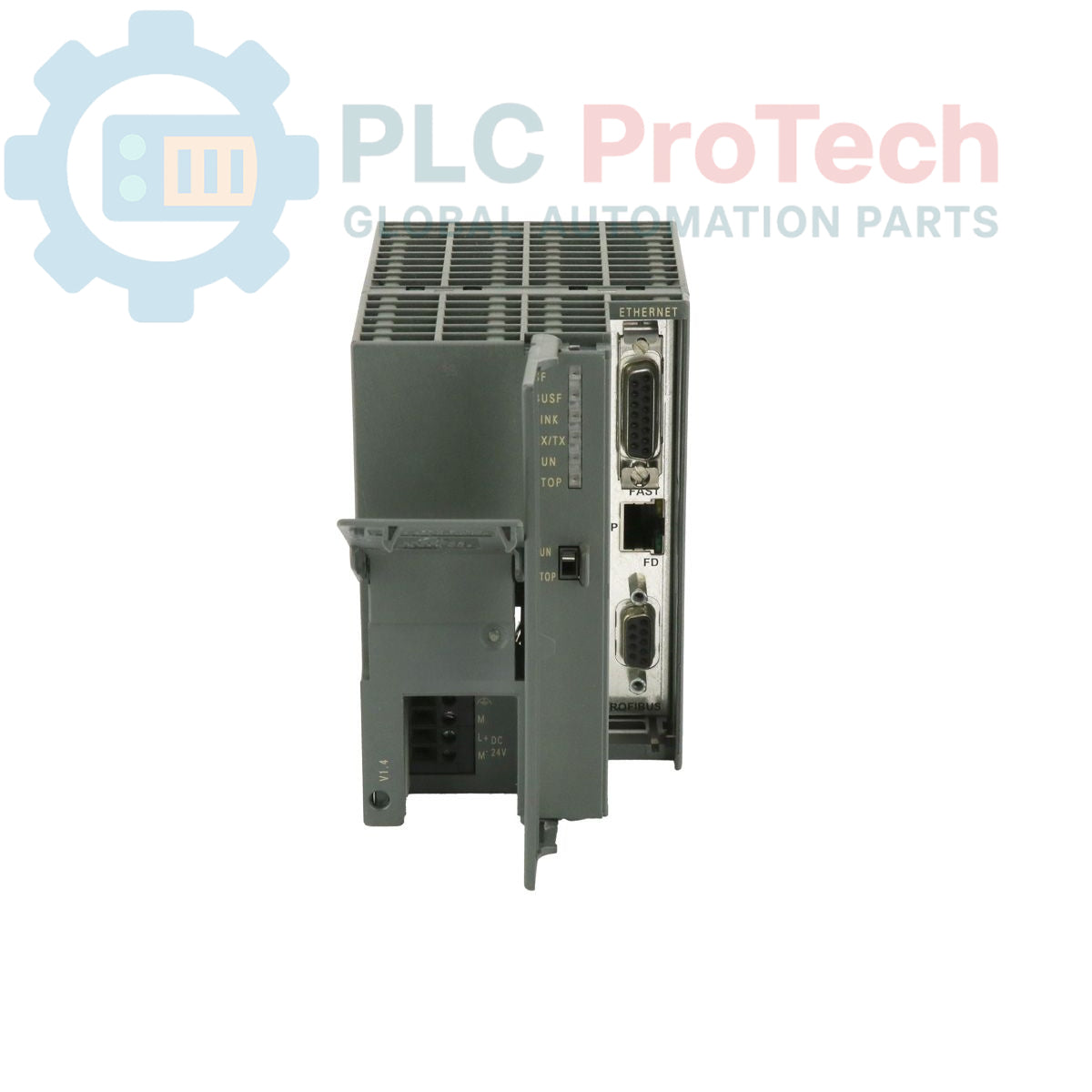

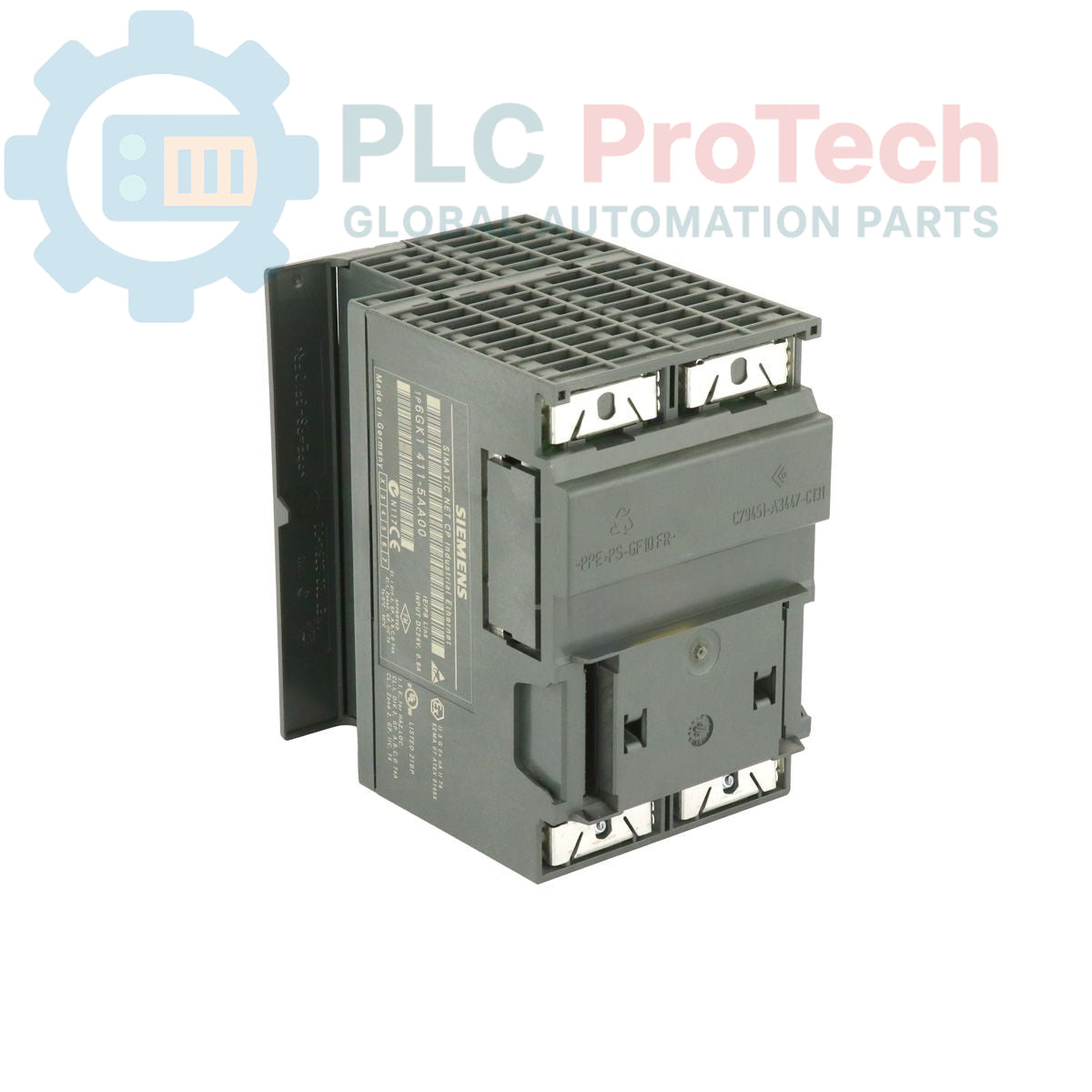

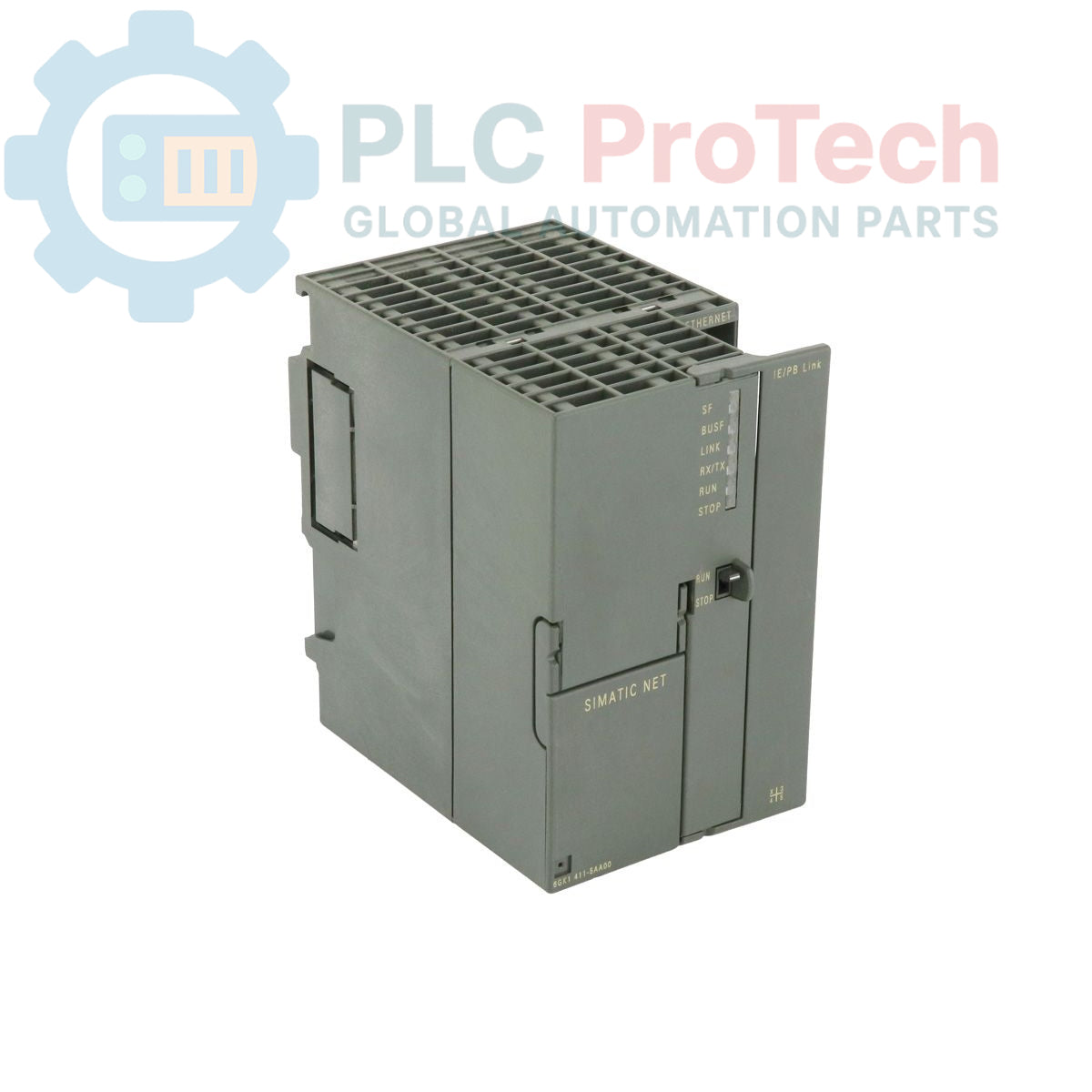

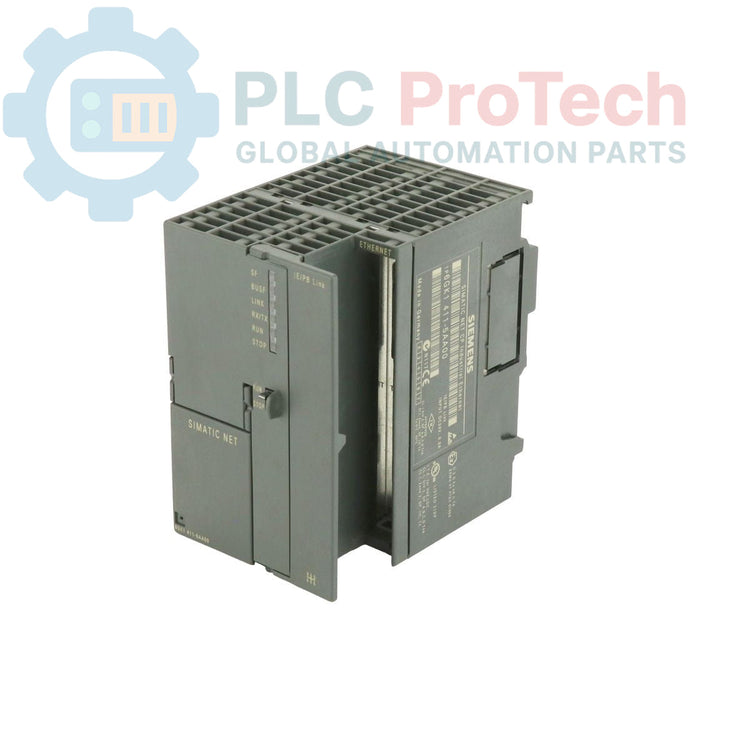

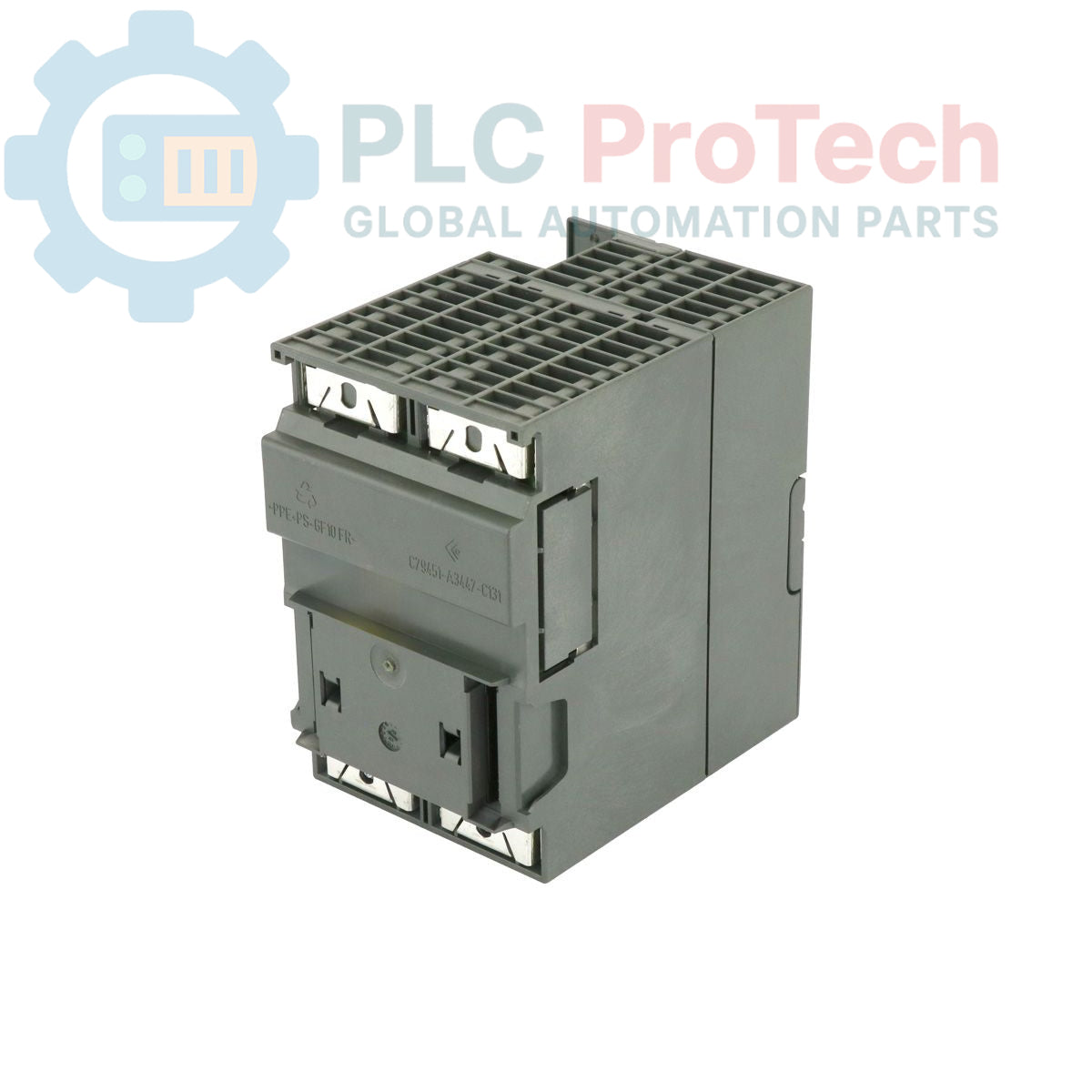

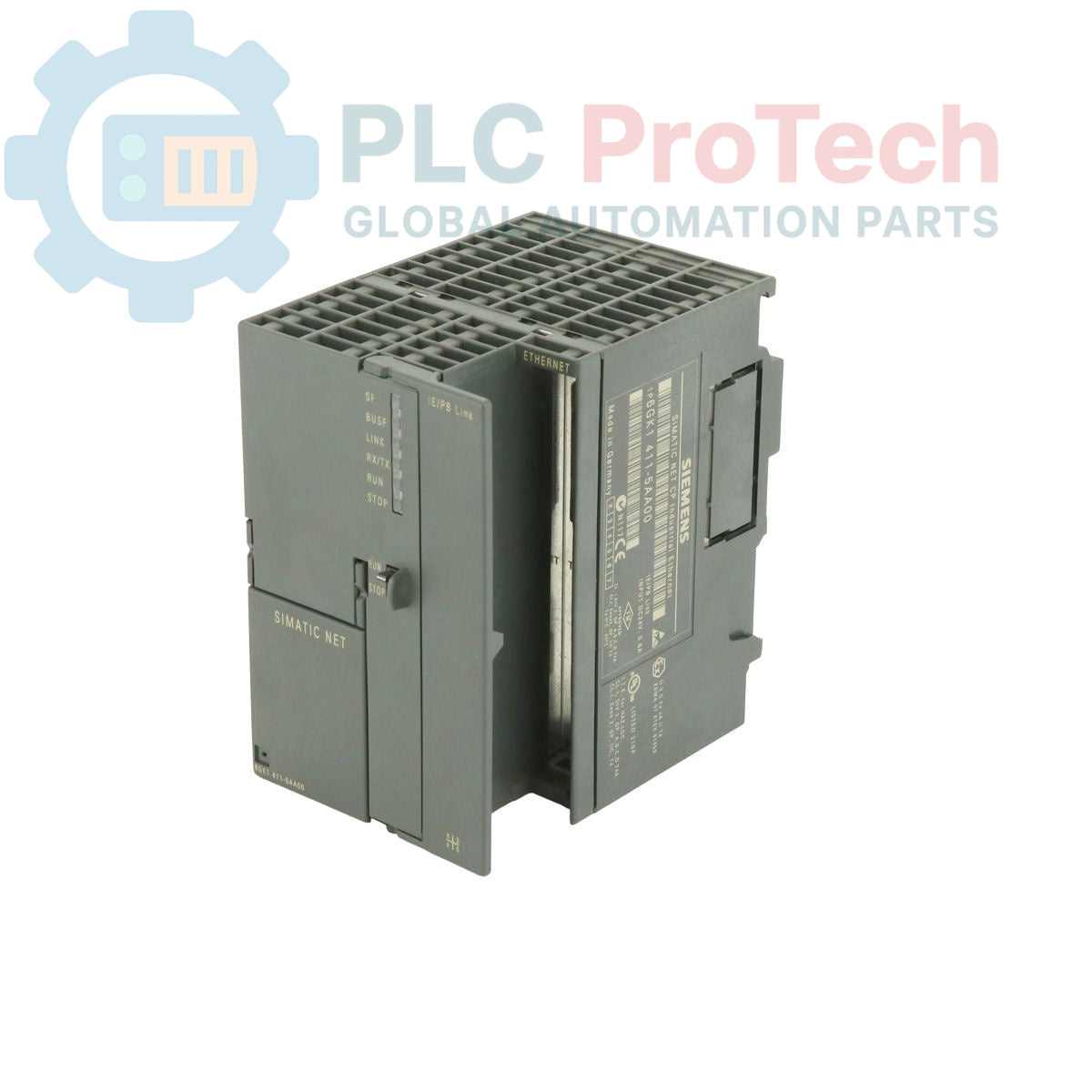

زیمنس 6GK1411-5AA00 لینک SIMATIC NET IE/PB

SKU 6GK1411-5AA00

موجود در انبار
  • 12-month warranty
  • Free returns within 30 days
  • تولیدکننده: Siemens

  • شماره محصول: 6GK1411-5AA00

  • کشور سازنده:آلمان

  • نوع محصول: ماژول‌های ارتباطی

  • بارکد: 85176200

  • پرداخت: حواله بانکی (T/T)، وسترن یونیون

  • وزن: 900g

  • ابعاد: 17.80 سانتی‌متر x 15.20 سانتی‌متر x 10.20 سانتی‌متر

  • بندر حمل و نقل: شیامن

  • گارانتی: ۱۲ ماه

توضیحات

6GK1411-5AA00 یک دروازه تخصصی SIMATIC NET IE/PB Link است که برای برقراری ارتباط یکپارچه میان شبکه‌های اترنت صنعتی و PROFIBUS طراحی شده است. این ماژول قابلیت‌های PROFINET را یکپارچه می‌کند و امکان ارتباط پربازده را در معماری‌های ناهمگون شبکه فراهم می‌سازد. از ارتباطات TCP/IP، مسیریابی S7 و مسیریابی رکورد داده پشتیبانی می‌کند و دسترسی شفاف به تجهیزات PROFIBUS را از کنترلر یا HMI مبتنی بر اترنت ممکن می‌سازد. این ماژول با رابط اترنت سریع 10/100 Mbit و رابط PROFIBUS DP با سرعت 9.6 تا 12 Mbit/s، پلی کلیدی برای نوسازی سیستم‌های قدیمی و گسترش شبکه‌های پیچیده اتوماسیون صنعتی فراهم می‌کند.

ویژگی‌ها

  • عملکرد دروازه: امکان اتصال شبکه‌های اترنت صنعتی و PROFIBUS را فراهم می‌کند.
  • یکپارچه‌سازی PROFINET: پشتیبانی کامل از عملکردهای PROFINET IO و کنترلر.
  • قابلیت‌های مسیریابی: مسیریابی پیشرفته S7 و مسیریابی رکورد داده برای تبادل داده میان شبکه‌ها.
  • عملکرد منعطف: دارای درگاه اترنت سریع 10/100 Mbit/s و رابط PROFIBUS با تشخیص خودکار تا 12 Mbit/s.
  • قابلیت اطمینان: برای ارتباطات صنعتی با مدیریت قدرتمند پروتکل طراحی شده است.

کاربردها

  • پل ارتباطی میان سیستم‌های SCADA/HMI مبتنی بر اترنت و بخش‌های موجود گذرگاه میدانی PROFIBUS DP.
  • گردآوری داده در شبکه‌های مختلف و محیط‌های اتوماسیون توزیع‌شده.
  • پروژه‌های نوسازی و بهسازی که به دسترسی مبتنی بر IP به ابزار دقیق قدیمی PROFIBUS نیاز دارند.
  • مسیریابی پیچیده ارتباطات S7 برای سیستم‌های چندکنترل‌گری.

مشخصات فنی

ویژگی مشخصات
سازنده Siemens
برند SIMATIC NET
مدل 6GK1411-5AA00
نوع محصول ماژول ارتباطی (IE/PB Link)
مرحله محصول منسوخ
رابط اترنت 10/100 Mbit/s (RJ45)
رابط PROFIBUS 9.6 kbit/s تا 12 Mbit/s
پروتکل‌ها TCP/IP، PROFINET، مسیریابی S7
وزن 0.90 kg
ابعاد 17.80 x 15.20 x 10.20 cm
کد کالا 85176200
کنترل صادرات (ECCN) N

دستورالعمل‌های نصب

  • نصب: برای نصب استاندارد در تابلو کنترل، معمولاً روی ریل پروفیل S7-300 طراحی شده است.
  • اتصال‌پذیری: برای حفظ یکپارچگی سیگنال در سرعت 12 Mbit/s، از کابل‌های PROFIBUS شیلددار و باکیفیت استفاده کنید. اتصال اترنت را با کابل‌های استاندارد RJ45 Cat5e یا بالاتر برقرار کنید.
  • پیکربندی: برای پیکربندی شبکه و راه‌اندازی جدول مسیریابی از STEP 7 یا TIA Portal استفاده کنید.
  • تخصیص آدرس: مطمئن شوید آدرس ایستگاه‌های PROFIBUS با تجهیزات میدانی موجود تداخل نداشته باشد.
  • اتصال به زمین: برای محافظت از مدارهای ارتباطی در برابر EMI/RFI، اتصال مطمئنی به زمین عملکردی تابلو برقرار کنید.

FAQ

هدف اصلی 6GK1411-5AA00 چیست؟

این ماژول به‌عنوان دروازه شبکه (IE/PB Link) عمل می‌کند تا داده‌ها را بین شبکه‌های Industrial Ethernet و PROFIBUS DP ترجمه و مسیریابی کند.

آیا این ماژول از PROFINET پشتیبانی می‌کند؟

بله، این ماژول قابلیت‌های PROFINET را فراهم می‌کند و می‌تواند به‌عنوان پل ارتباطی بین شبکه‌های مبتنی بر Ethernetِ PROFINET و تجهیزات میدانی PROFIBUS عمل کند.

حداکثر سرعت ارتباط PROFIBUS چقدر است؟

این ماژول از نرخ داده PROFIBUS از 9.6 kbit/s تا 12 Mbit/s پشتیبانی می‌کند.

آیا این ماژول می‌تواند مسیریابی S7 انجام دهد؟

بله، این ماژول از مسیریابی S7 و مسیریابی رکورد داده پشتیبانی می‌کند و امکان ارتباط بین بخش‌های مختلف شبکه را فراهم می‌سازد.
