Siemens

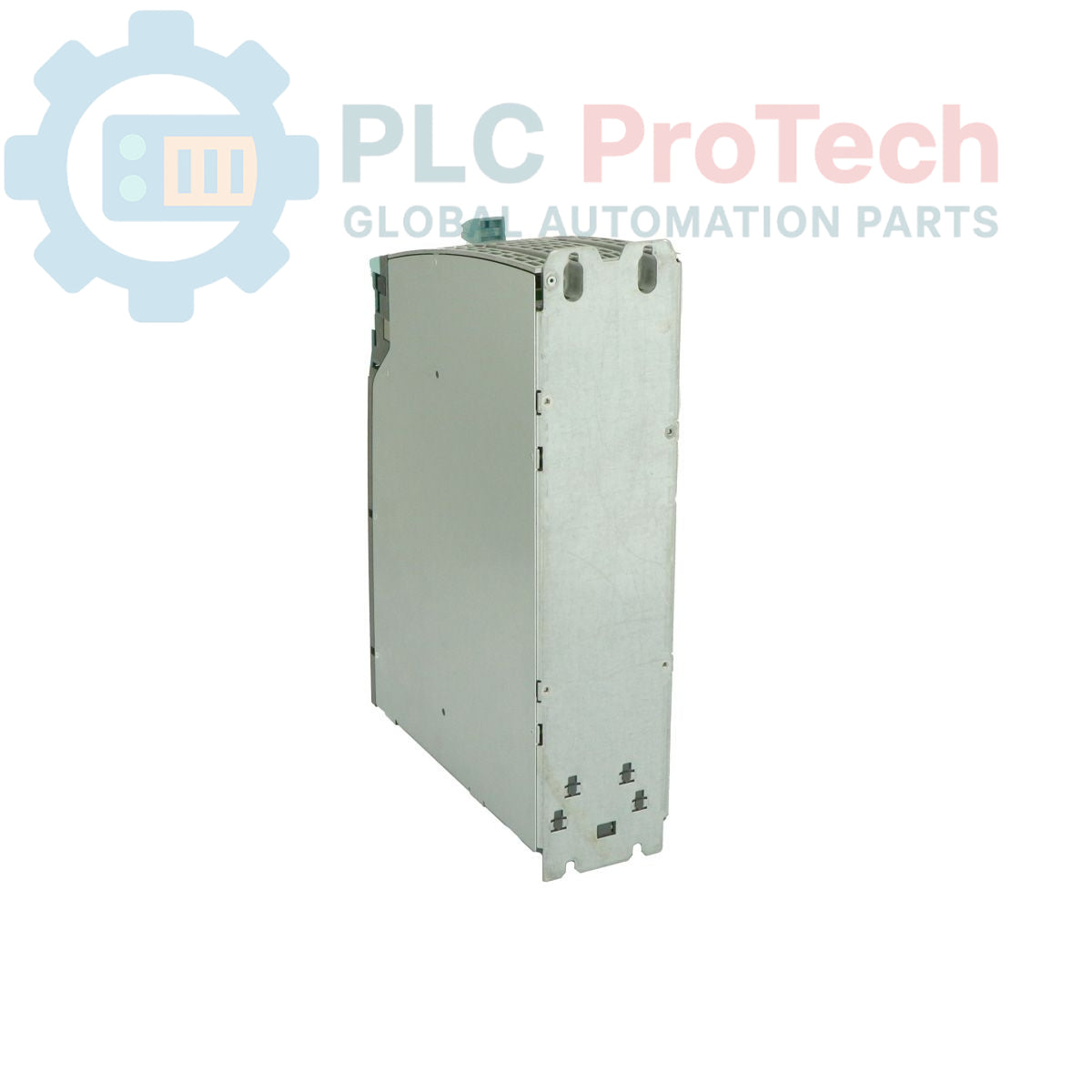

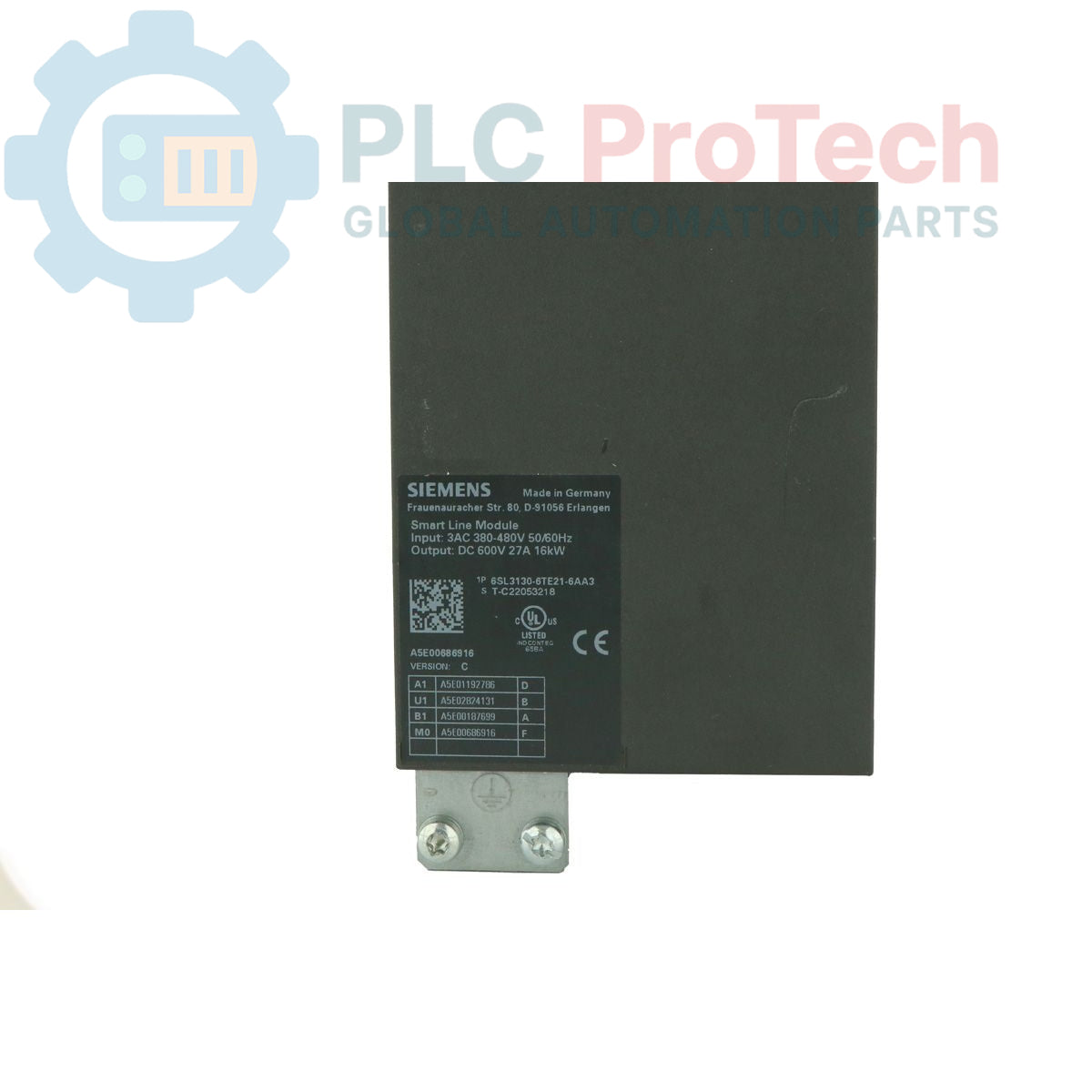

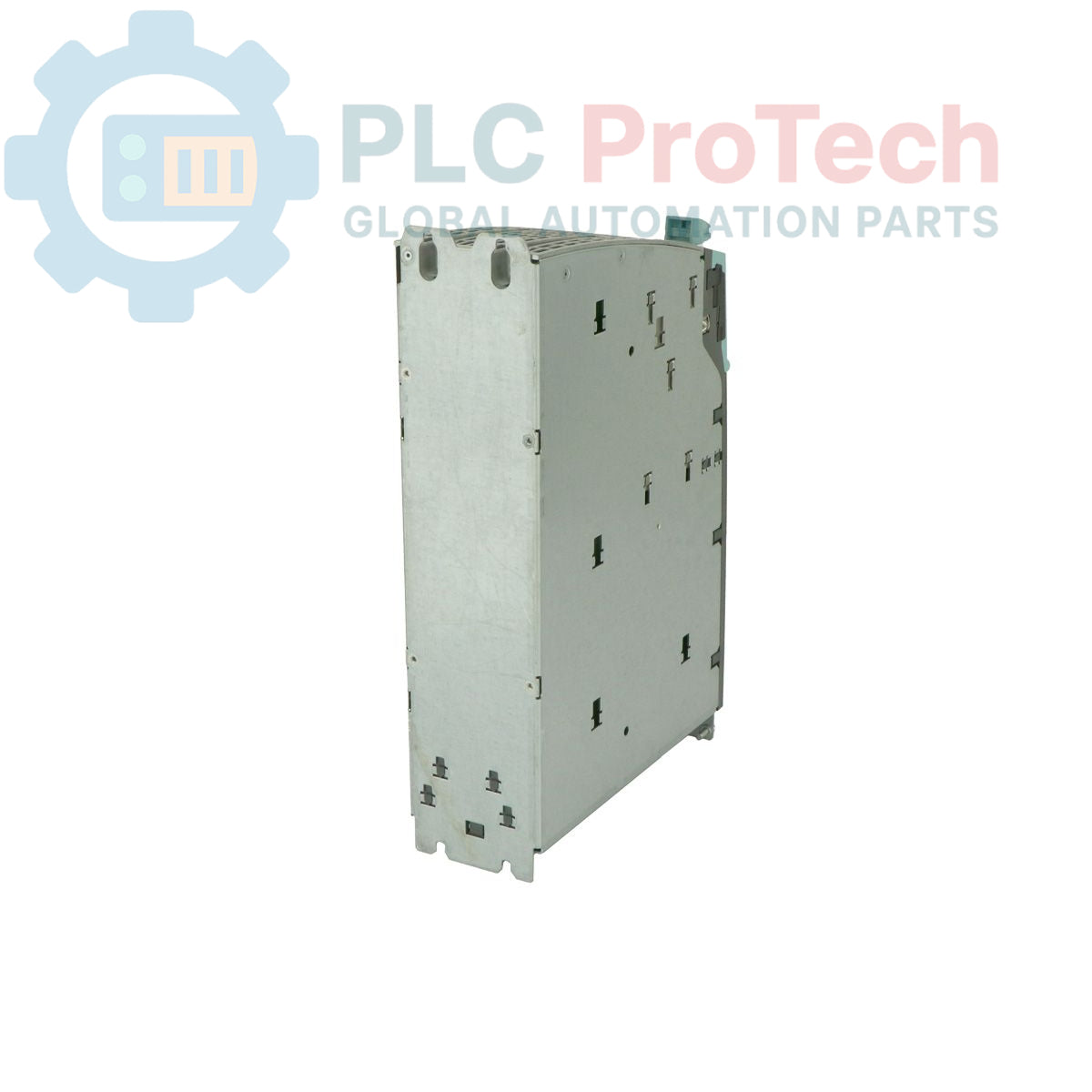

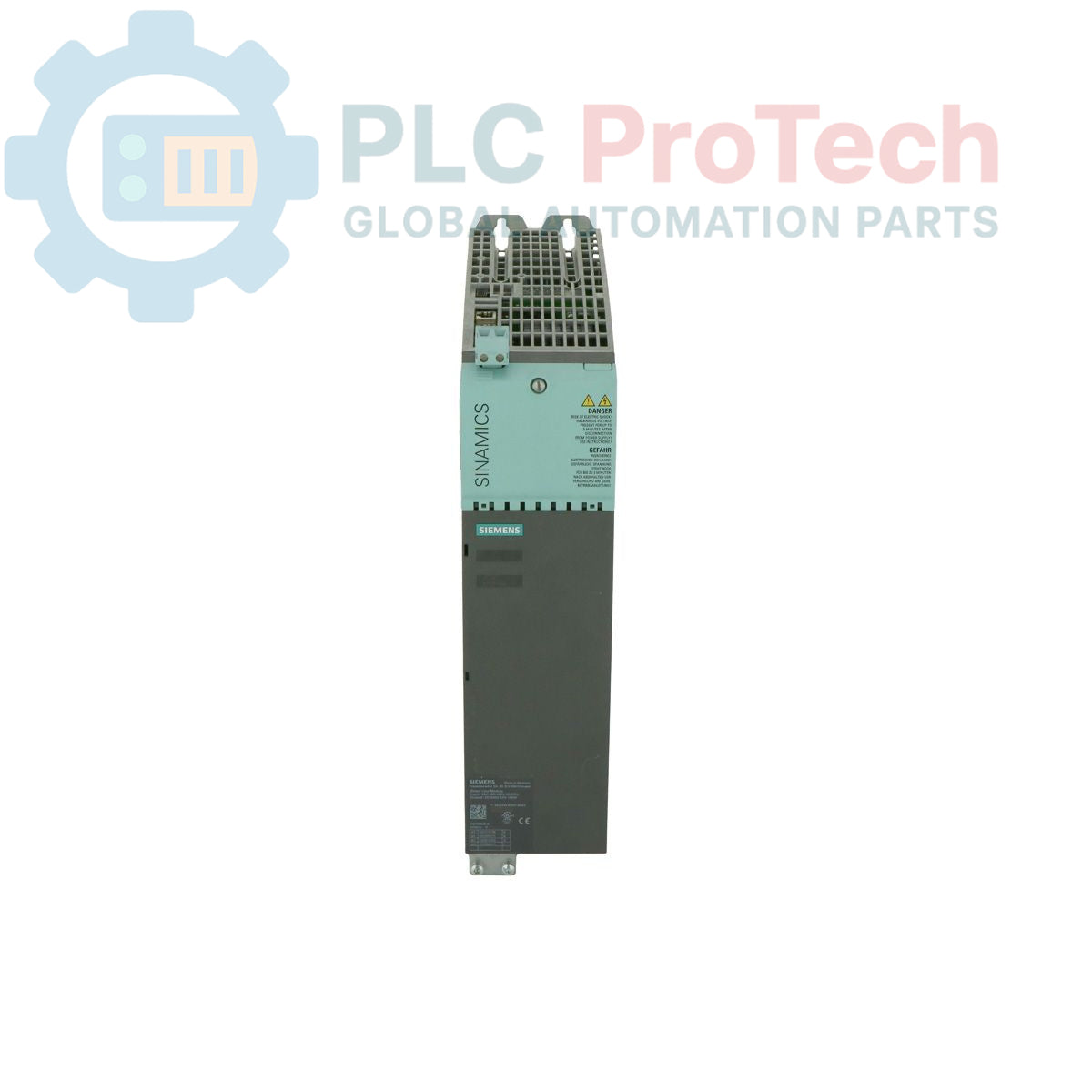

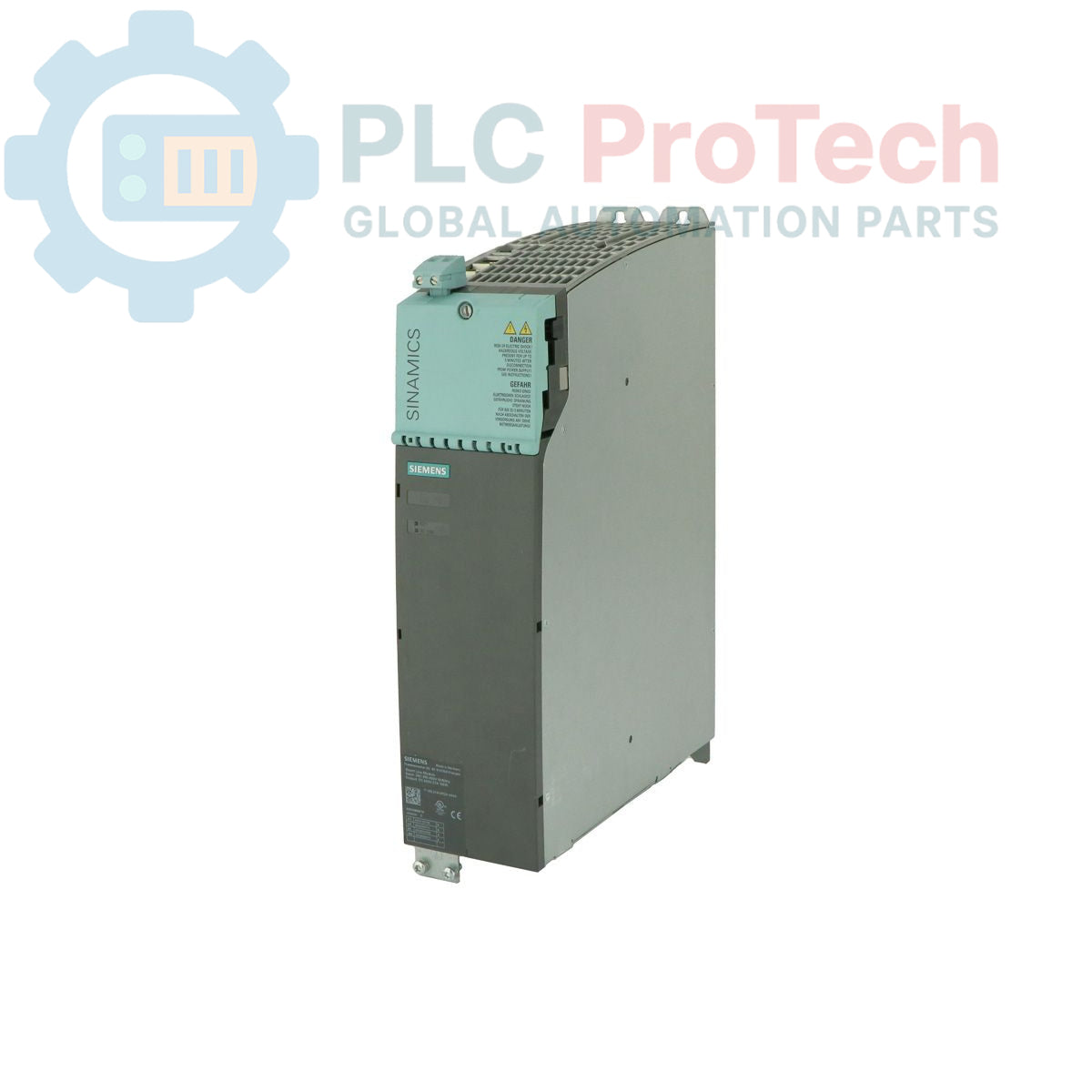

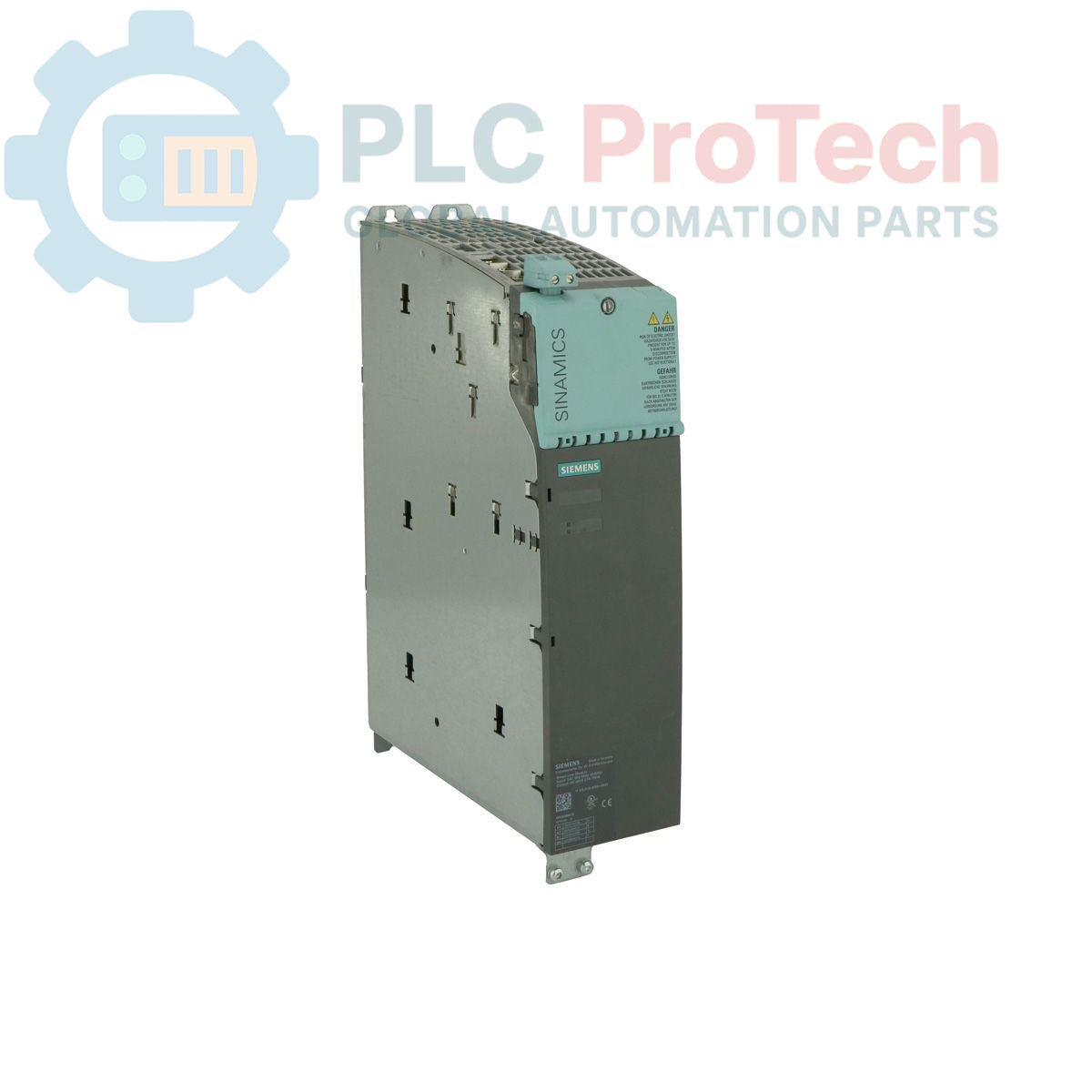

ماژول خط هوشمند Siemens SINAMICS S120 مدل 6SL3130-6TE21-6AA3

SKU 6SL3130-6TE21-6AA3

موجود در انبار
  • 12-month warranty
  • Free returns within 30 days
  • تولیدکننده: Siemens

  • شماره محصول: 6SL3130-6TE21-6AA3

  • کشور سازنده:آلمان

  • نوع محصول: ماژول‌های SMart line

  • بارکد: 85044095

  • پرداخت: حواله بانکی (T/T)، وسترن یونیون

  • وزن: 6800g

  • ابعاد: 35.60 سانتی‌متر × 10.20 سانتی‌متر × 55.90 سانتی‌متر

  • بندر حمل و نقل: شیامن

  • گارانتی: ۱۲ ماه

توضیحات

Siemens 6SL3130-6TE21-6AA3 یک ماژول خط هوشمند SINAMICS S120 است که برای کنترل حرکت پربازده و سامانه‌های درایو صنعتی طراحی شده است. این ماژول خط هوشمند به‌عنوان یکی از اجزای کلیدی خانواده درایوهای ماژولار S120، به‌صورت یک واحد تغذیه ورودی غیرقابل‌کنترل/باززایشی عمل می‌کند. این دستگاه ولتاژ خط AC سه‌فاز را به ولتاژ لینک DC برابر با 600 V تبدیل می‌کند و توان خروجی نامی 16 kW را فراهم می‌آورد. ساختار فیزیکی فشرده و کتابی این واحد، آن را برای پیکربندی‌های چندمحوره‌ای که فضای تابلو محدود است، بسیار مناسب می‌کند. 6SL3130-6TE21-6AA3 با خنک‌کاری هوای داخلی یکپارچه، برای حفظ پایداری عملیاتی در شرایط بار سنگین طراحی شده است. این واحد شامل یک کابل استاندارد DRIVE-CLiQ است که ارتباط سریع و بدون خطا با واحد کنترل سامانه را فراهم می‌کند.

ویژگی‌ها

  • قابلیت تغذیه ورودی غیرقابل‌کنترل و بازخورد بازتولیدی
  • طراحی فشرده کتابی برای نصب‌های کم‌جا
  • سامانه خنک‌کاری هوای داخلی یکپارچه
  • مجهز به رابط DRIVE-CLiQ برای یکپارچه‌سازی سامانه
  • چگالی توان بالا با توان نامی 16 kW
  • مناسب برای محیط‌هایی با ولتاژ ورودی 380-480 V 3AC

کاربردها

  • سامانه‌های درایو چندمحوره در ماشین‌آلات تولیدی
  • کاربردهای کنترل حرکت با دقت بالا
  • سامانه‌های نقاله صنعتی و جابه‌جایی مواد
  • تجهیزات فرآوری فلز و تولید منسوجات
  • پیکربندی‌های درایو با بازتولید انرژی و بازده بالا

مشخصات فنی

پارامتر مشخصات
سازنده زیمنس
برند زیمنس
مجموعه سینامیکس
زیرمجموعه S120
نوع محصول ماژول خط هوشمند
ولتاژ ورودی 380-480 V 3AC, 50/60 Hz
خروجی لینک DC 600 V DC
جریان نامی 27 A
توان نامی 16 kW
نوع ساخت کتابی
روش خنک‌کاری خنک‌کاری هوای داخلی
وزن 6.80 kg
ابعاد 35.60 x 10.20 x 55.90 cm
کد کالا 85044095
کنترل صادرات (ECCN) EAR99
مرحله تولید محصول خروج از تولید
مدل جایگزین 6SL3130-6TE21-6AA4

راهنمای نصب

  • نصب: برای ایجاد جریان هوای بهینه در سامانه خنک‌کننده داخلی، دستگاه را به‌صورت عمودی در تابلو برق نصب کنید.
  • فاصله آزاد: برای جلوگیری از افت عملکرد حرارتی، فاصله‌های نصب تعیین‌شده از سوی سازنده را در بالا و پایین ماژول رعایت کنید.
  • اتصال زمین: ترمینال ارت حفاظتی (PE) را با استفاده از کابلی با امپدانس پایین به نقطه زمین مشترک تابلو وصل کنید.
  • DRIVE-CLiQ: برای اتصال از کابل ارائه‌شده استفاده کنید؛ مطمئن شوید کانکتور کاملاً جا افتاده و قفل آن درگیر شده است.
  • محیط: از ماژول در برابر گردوغبار رسانا، رطوبت و بخارات شیمیایی خورنده محافظت کنید؛ زیرا این واحد کتابی برای محیطی پاک طراحی شده است (درجه آلودگی 2).

FAQ

عملکرد اصلی 6SL3130-6TE21-6AA3 چیست؟

این ماژول به‌عنوان یک واحد تغذیه ورودی/بازیابِ تنظیم‌نشده عمل می‌کند که ولتاژ AC سه‌فاز را برای سیستم‌های درایو S120 به ولتاژ لینک DC برابر با 600 V تبدیل می‌کند.

آیا این ماژول با 6SL3130-6TE21-6AA4 سازگار است؟

بله، 6SL3130-6TE21-6AA4 مدل جایگزین تعیین‌شده برای 6SL3130-6TE21-6AA3 است.

آیا این ماژول به فن‌های خنک‌کننده خارجی نیاز دارد؟

خیر، این واحد به خنک‌کاری هوای داخلی مجهز است که به‌طور خاص برای ساختار کتابی آن طراحی شده است.

توان نامی این ماژول چقدر است؟

توان خروجی نامی این ماژول 16 kW است.

View all FAQs →
