Siemens

زیمنس 6SL3224-0BE25-5AA0 ماژول توان SINAMICS G120

SKU 6SL3224-0BE25-5AA0

موجود در انبار
  • 12-month warranty
  • Free returns within 30 days
  • تولیدکننده: Siemens

  • شماره محصول: 6SL3224-0BE25-5AA0

  • کشور سازنده:آلمان

  • نوع محصول: ماژول‌های برق

  • بارکد: 85044095

  • پرداخت: حواله بانکی (T/T)، وسترن یونیون

  • وزن: 6800g

  • ابعاد: ۱۸٫۹۰ سانتی‌متر × ۱۸٫۵۰ سانتی‌متر × ۳۳٫۴۰ سانتی‌متر

  • بندر حمل و نقل: شیامن

  • گارانتی: ۱۲ ماه

توضیحات

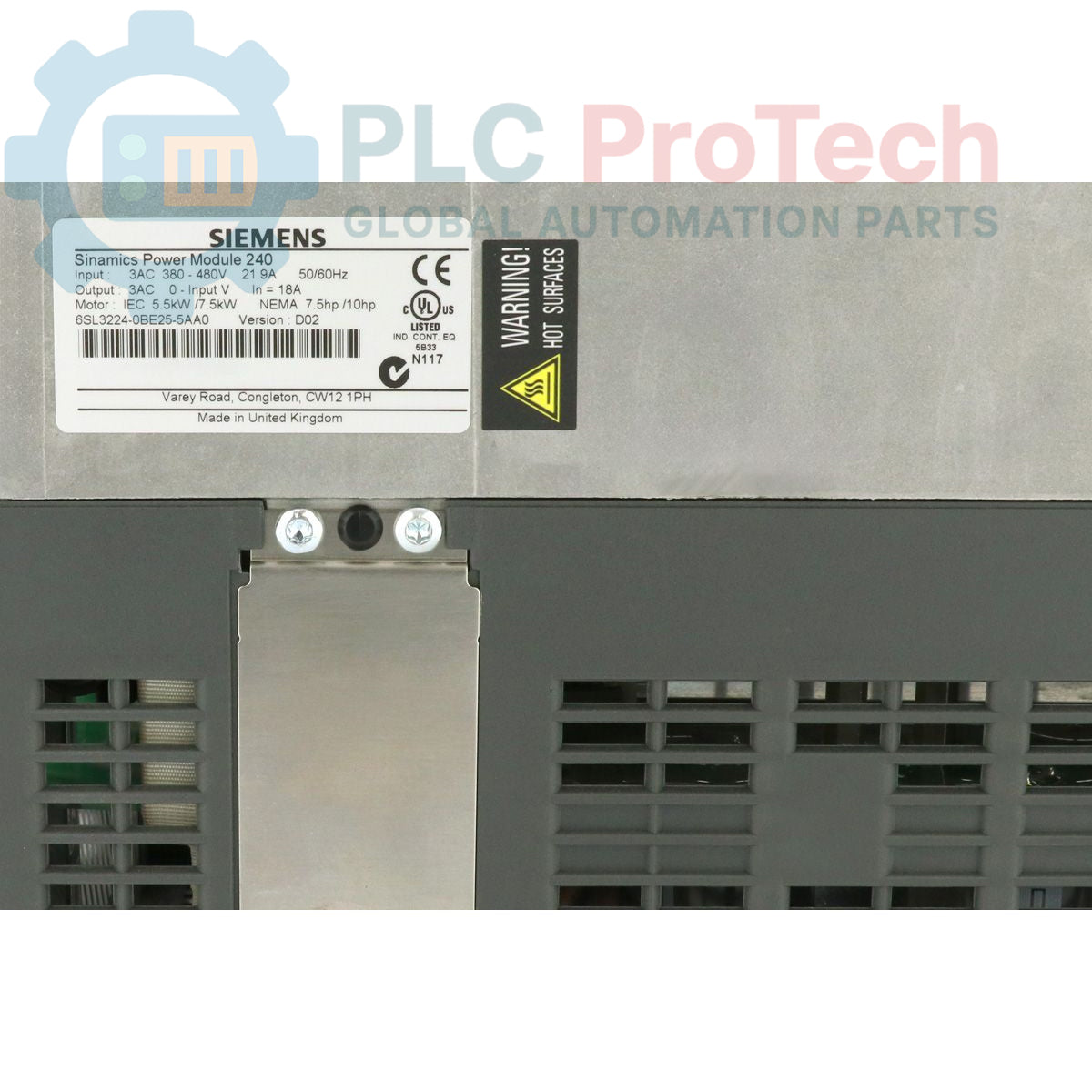

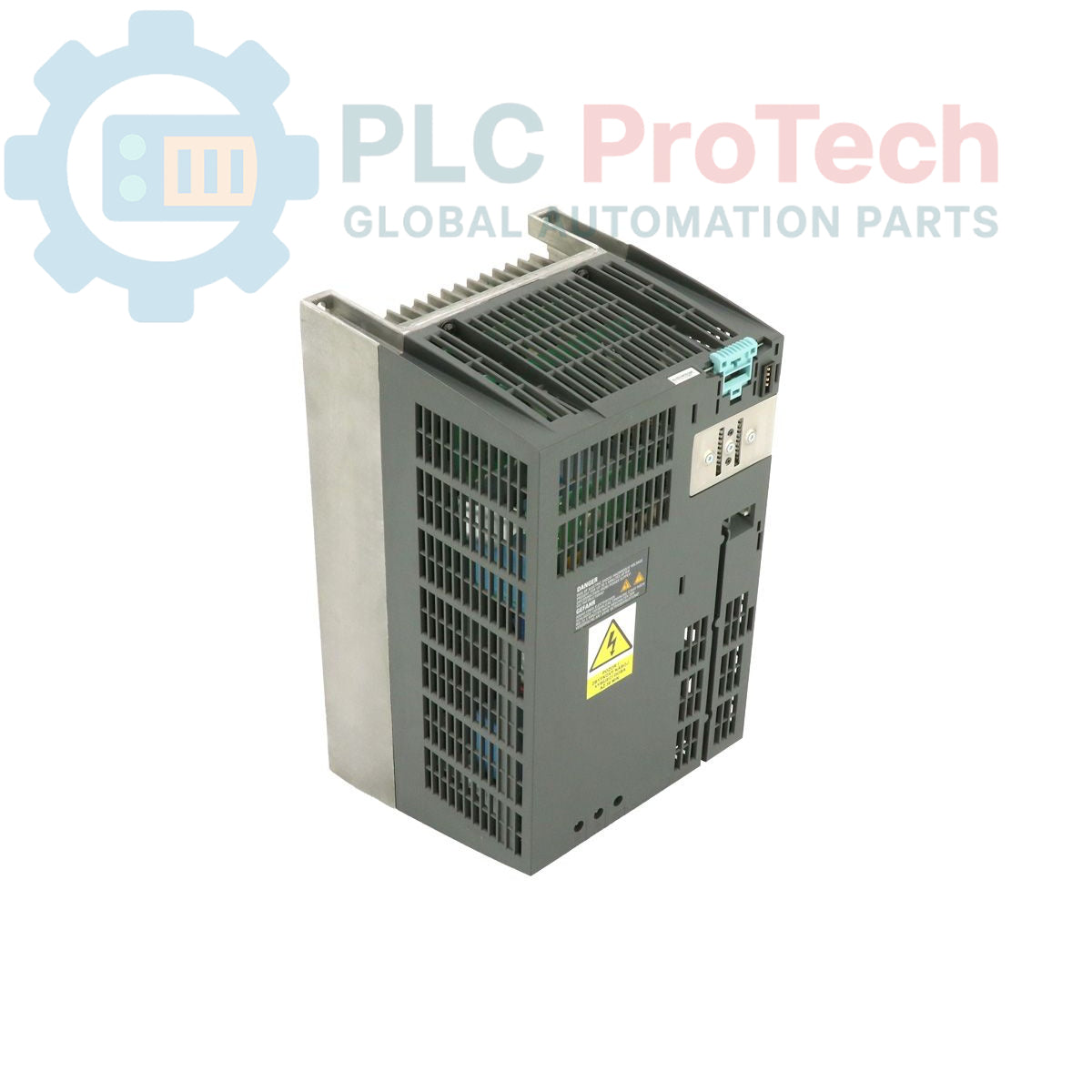

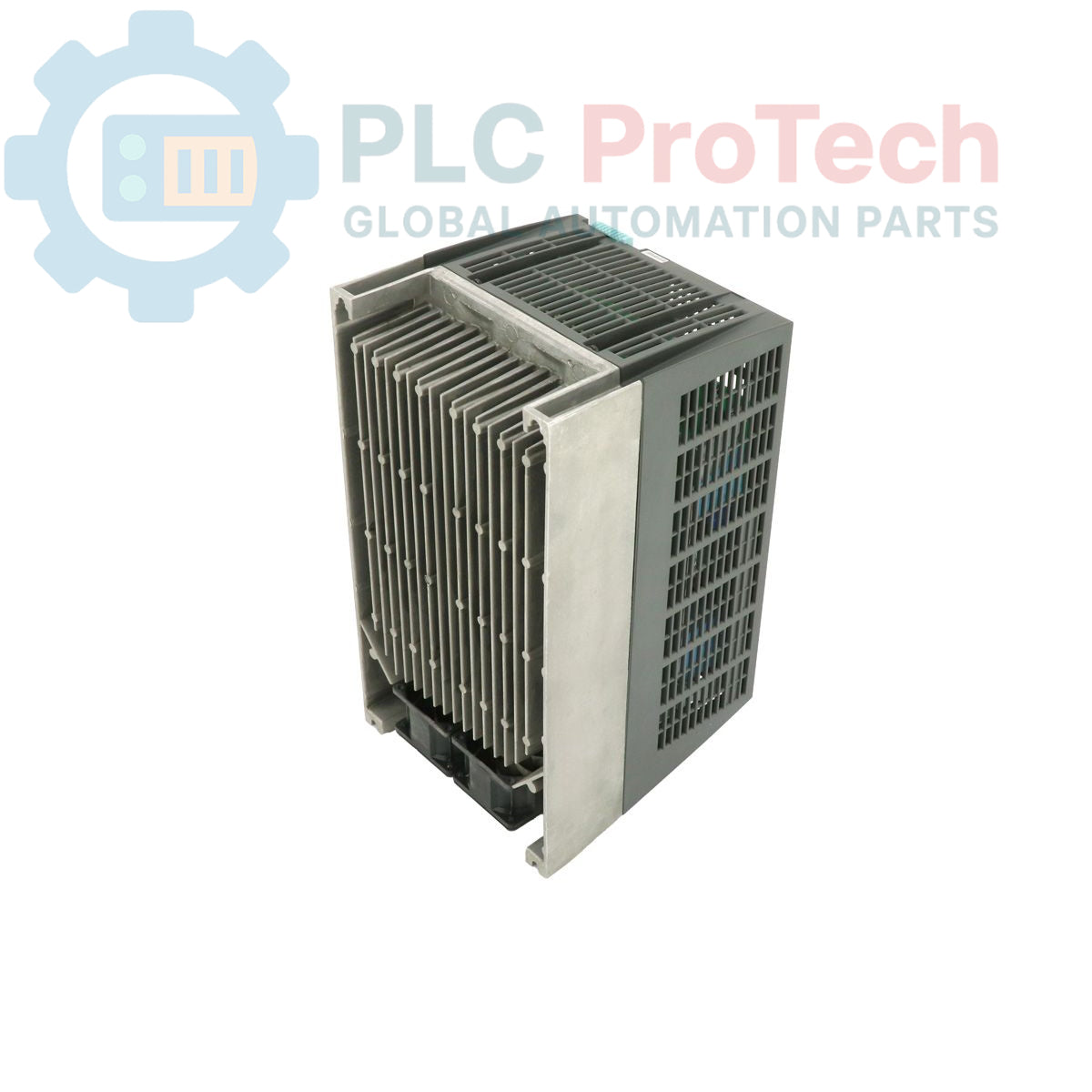

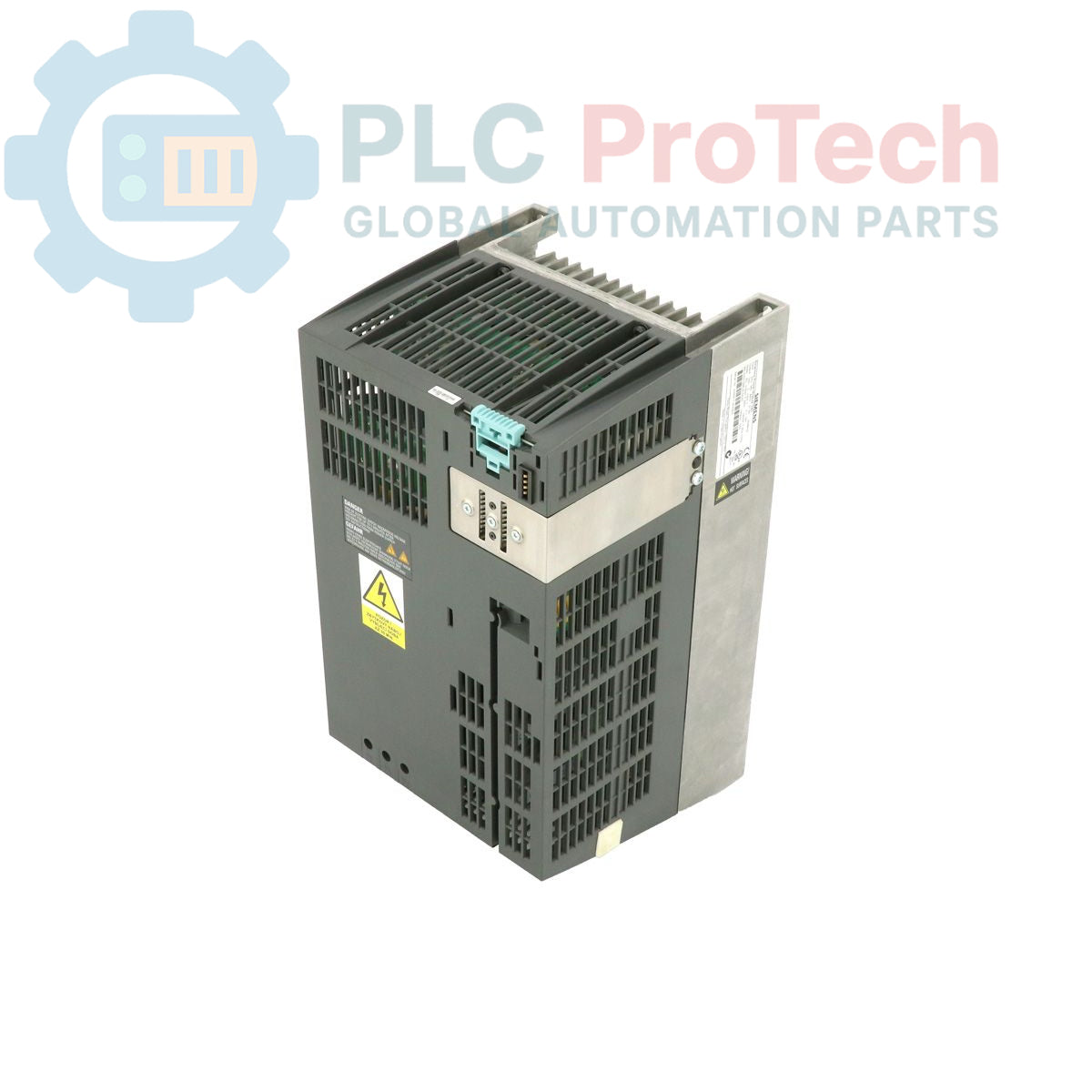

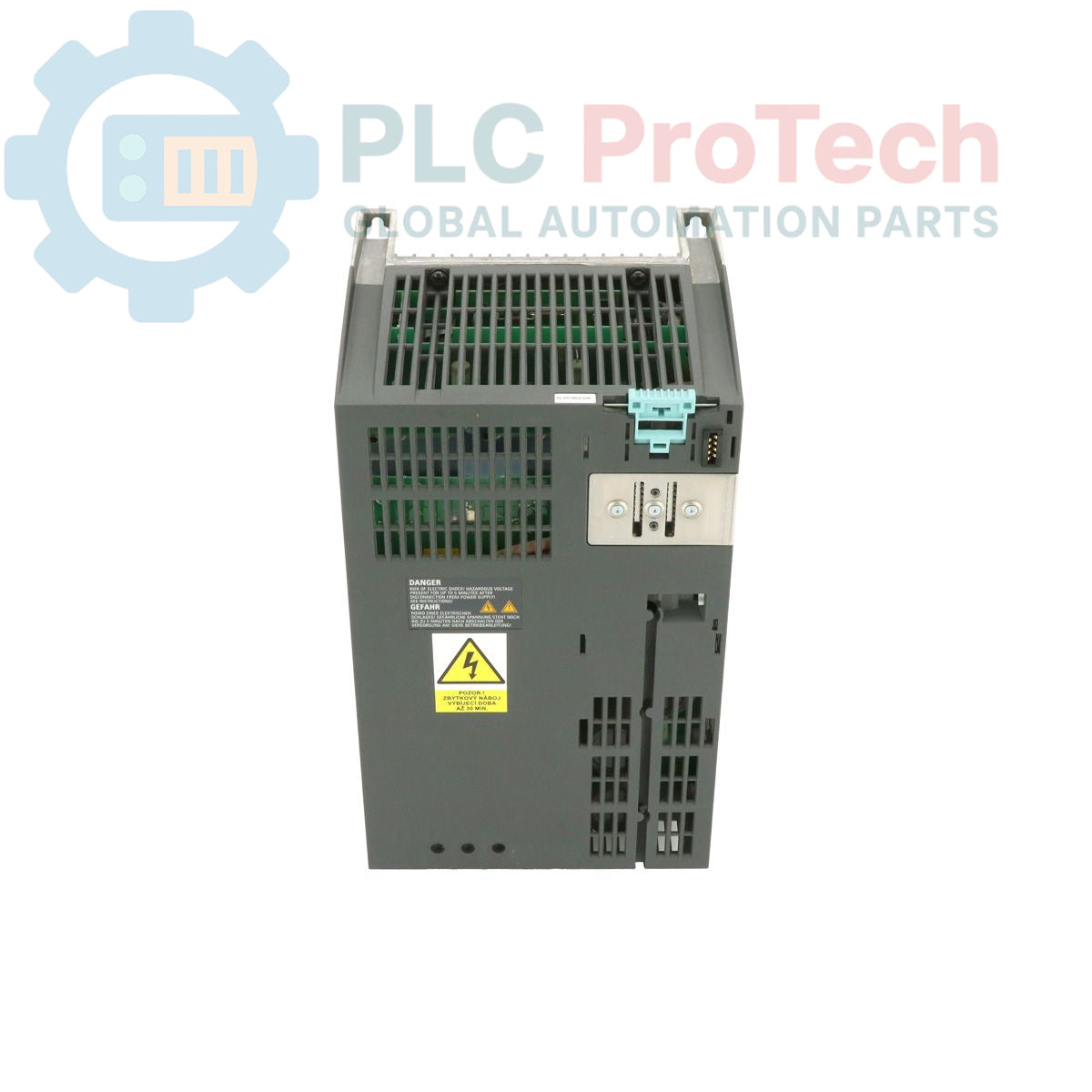

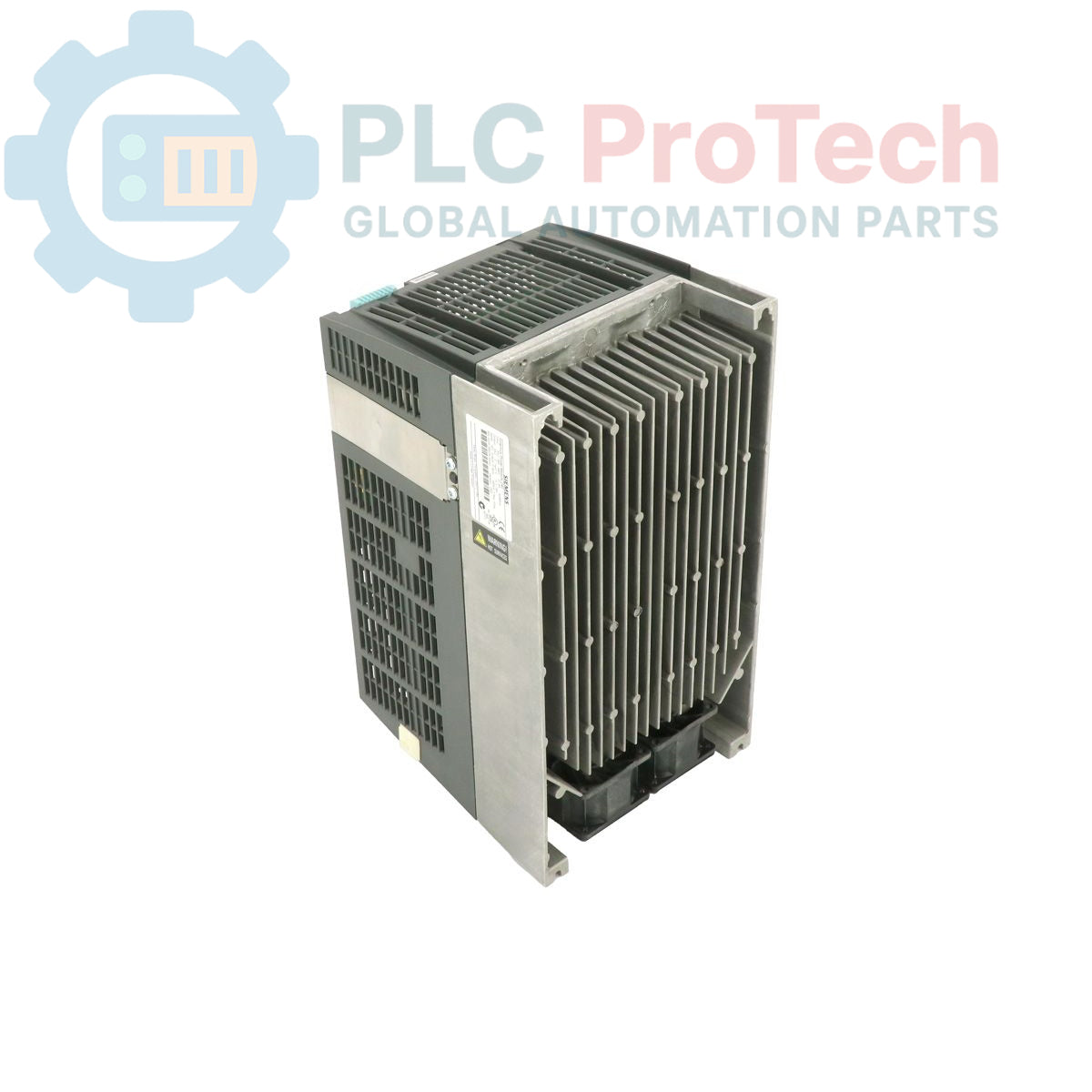

Siemens 6SL3224-0BE25-5AA0 یک ماژول قدرت SINAMICS G120 PM240 است که برای کنترل حرکت با عملکرد بالا و کاربردهای درایو فرکانس متغیر صنعتی طراحی شده است. این ماژول دارای فیلتر خط کلاس A یکپارچه برای سازگاری الکترومغناطیسی و چاپر ترمز داخلی برای مدیریت انرژی بازگشتی هنگام مراحل کاهش سرعت است. 6SL3224-0BE25-5AA0 که برای انعطاف‌پذیری مهندسی شده است، از حالت‌های اضافه‌بار بالا (5.5 kW) و اضافه‌بار پایین (7.5 kW) پشتیبانی می‌کند و امکان استفاده متنوع در فرایندهای صنعتی گوناگون وابسته به بار را فراهم می‌سازد. این ماژول برای نصب در رک داخل تابلوهای کنترل طراحی شده و دارای درجه حفاظت IP20 است. این واحد به‌عنوان یک قطعه ماژولار، بدون واحد کنترل یا پنل اپراتور پایه (BOP) عرضه می‌شود و به کاربران اجازه می‌دهد رابط کنترل بهینه را برای معماری سیستم خاص خود انتخاب کنند.

ویژگی‌ها

  • فیلتر کلاس A و چاپر ترمز یکپارچه برای نصب کم‌حجم
  • قابلیت دوگانه اضافه‌بار: 5.5 kW (اضافه‌بار بالا) یا 7.5 kW (اضافه‌بار پایین)
  • اندازه فریم جمع‌وجور FSC (334 x 189 x 185 mm)
  • محدوده دمای کاری گسترده (-10 تا +50 درجه سلسیوس برای اضافه‌بار بالا)
  • پیکربندی انعطاف‌پذیر: سازگار با واحدهای کنترل ماژولار G120
  • درجه حفاظت IP20 برای محیط‌های مبتنی بر تابلو

کاربردها

  • درایو نوار نقاله و جابه‌جایی مواد
  • سیستم‌های پمپ و فن صنعتی
  • کنترل اسپیندل و محور ماشین‌ابزار
  • اتوماسیون خطوط بسته‌بندی و فرایند
  • کاربردهایی که به ترمزگیری یا کاهش سرعت مکرر نیاز دارند

مشخصات فنی

پارامتر مشخصات
سازنده Siemens
برند Siemens
سری Sinamics
زیرسری G120
نوع محصول ماژول قدرت (PM240)
ولتاژ ورودی 380-480 V 3 AC (+10/-10%)
فرکانس ورودی 47-63 Hz
جریان نامی خروجی 18 A
توان نامی در اضافه‌بار بالا 5.5 kW
توان نامی در اضافه‌بار پایین 7.5 kW
درجه حفاظت IP20
ابعاد 18.90 x 18.50 x 33.40 cm
وزن 6.80 kg
وضعیت محصول در حال توقف تولید
کد کالا 85044095

راهنمای نصب

  • نصب: ماژول را به‌صورت عمودی روی سطحی صاف و داخل محفظه نصب کنید و اطمینان حاصل کنید که پره‌های هیت‌سینک جریان هوای کافی دارند.
  • فاصله آزاد: فاصله‌های توصیه‌شده سازنده در بالا و پایین ماژول را رعایت کنید تا دفع حرارت داخلی به‌طور مؤثر انجام شود.
  • جفت‌سازی با واحد کنترل: این ماژول برای کارکرد به یک واحد کنترل جداگانه G120 نیاز دارد؛ اطمینان حاصل کنید واحد کنترل انتخاب‌شده با معماری PM240 سازگار است.
  • مقاومت ترمز: در کاربردهایی که از چاپر ترمز یکپارچه استفاده می‌کنند، اطمینان حاصل کنید یک مقاومت ترمز خارجی با اندازه مناسب به ترمینال‌های مشخص‌شده متصل شده است.
  • سیم‌کشی: از کابل‌های موتور شیلددار استفاده کنید و برای کاهش تداخل، اتصال زمین مشترک مناسب را مطابق استانداردهای صنعتی محلی برقرار کنید.

FAQ

آیا این ماژول شامل واحد کنترل است؟

خیر، 6SL3224-0BE25-5AA0 یک ماژول توان مستقل (PM240) است و شامل واحد کنترل یا پنل اپراتور پایه (BOP) نمی‌شود.

تفاوت اصلی بین حالت‌های اضافه‌بار زیاد و کم برای این واحد چیست؟

در حالت اضافه‌بار زیاد (۵٫۵ کیلووات)، ماژول برای چرخه‌های کاری demanding با پیک‌های جریان بالاتر بهینه شده است. در حالت اضافه‌بار کم (۷٫۵ کیلووات)، برای کاربردهایی با چرخه‌های کاری یکنواخت یا سبک‌تر بهینه شده است.

آیا این ماژول توان ترمز احیاکننده را پشتیبانی می‌کند؟

بله، این ماژول دارای چاپر ترمز یکپارچه است که امکان تخلیه انرژی از طریق مقاومت ترمز خارجی را هنگام کاهش سرعت فراهم می‌کند.

جانشین این محصول چیست؟

این ماژول در مرحله خروج از تولید قرار دارد؛ لطفاً برای یافتن جانشین مستقیم پیشنهادی متناسب با پیکربندی خاص سیستم خود، کاتالوگ فعلی زیمنس را بررسی کنید.
