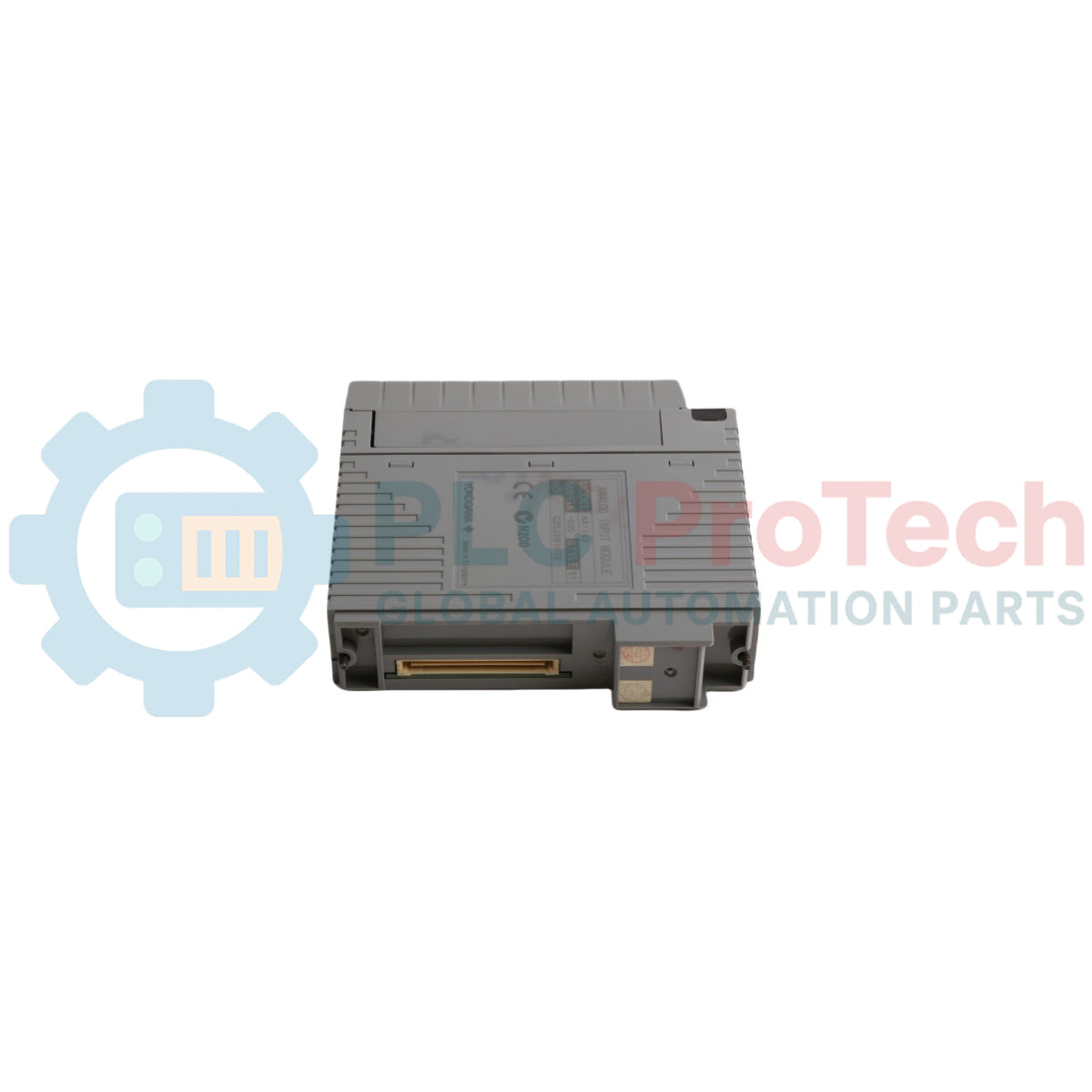

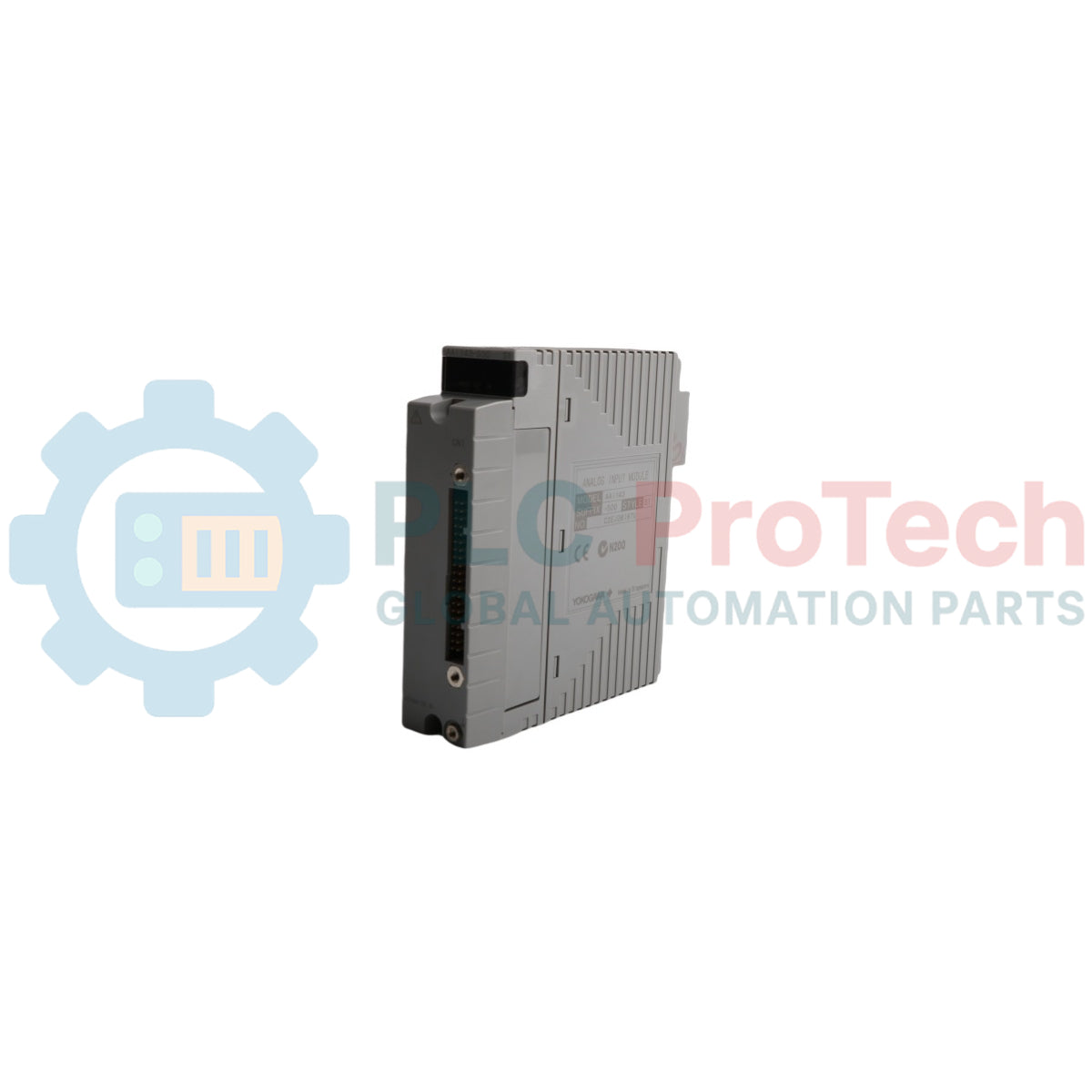

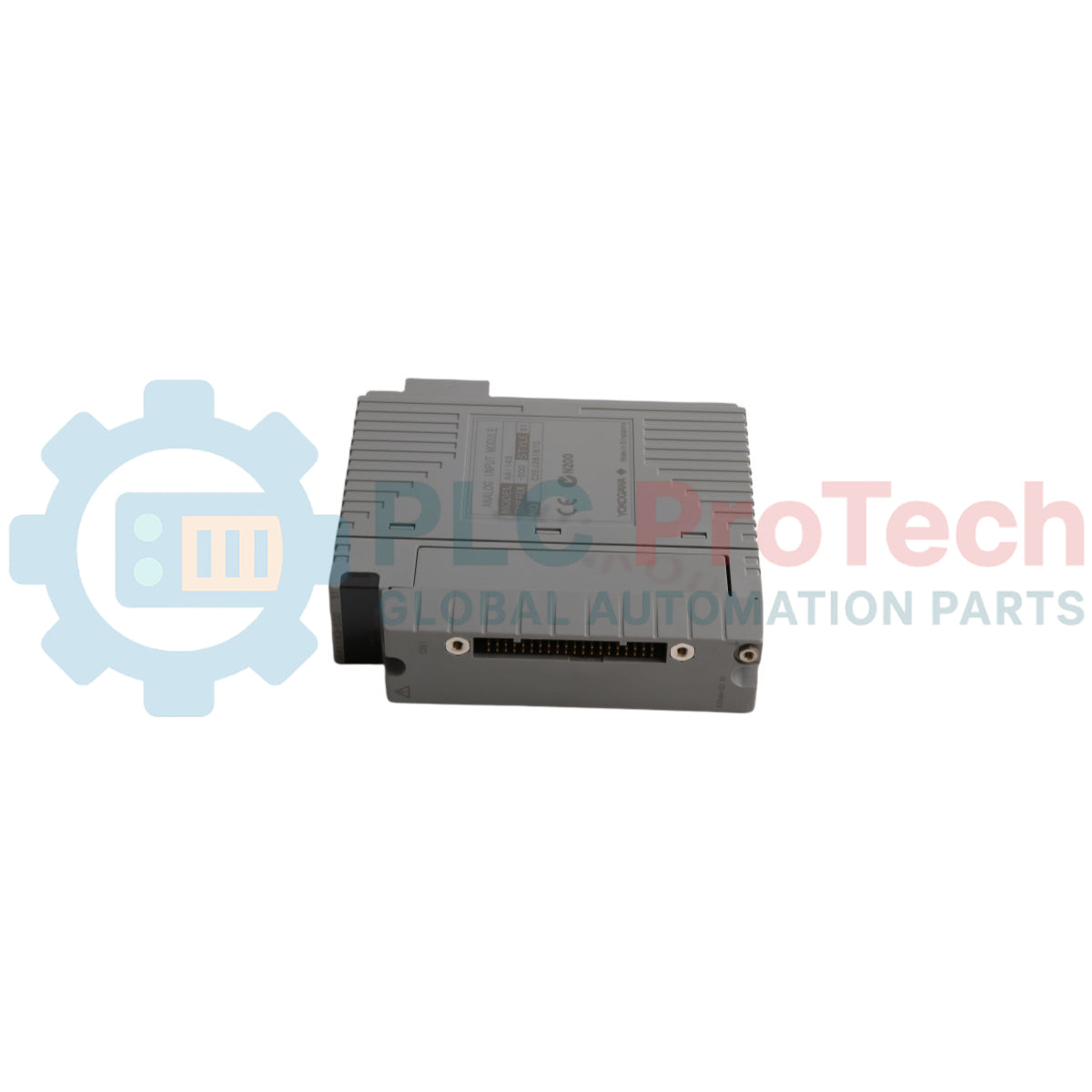

ماژول ورودی آنالوگ یوکوگاوا AAI143-S00 S1 برای CENTUM VP FIO

مرور کلی محصول

Yokogawa AAI143-S00 S1 (AAI143S00S1) یک ماژول ورودی آنالوگ ۱۶ کاناله با دقت بالا است که برای سیستم‌های کنترل یکپارچه تولید CENTUM VP و CS 3000 طراحی شده است. این ماژول که برای پردازش سیگنال با چگالی بالا در صنایعی مانند تولید مواد شیمیایی، نفت و گاز و تولید دارو مهندسی شده است، سیگنال‌های استاندارد ۴ تا ۲۰ میلی‌آمپر را از ترانسمیترهای میدانی دریافت می‌کند. AAI143-S00 S1 با تبدیل داده‌های آنالوگ سطح میدان به سیگنال‌های دیجیتال برای ایستگاه کنترل میدان (FCS)، پایش فرایندهای حیاتی را امکان‌پذیر می‌کند. ارزش اصلی آن در پایداری استثنایی سیگنال و ایزولاسیون میان میدان و سیستم است؛ ویژگی‌ای که از انتشار اختلالات الکتریکی در DCS جلوگیری می‌کند و در نتیجه کنترل پایدار فرایند را تضمین کرده و خطر خرابی تجهیزات را به حداقل می‌رساند.

بررسی پسوند

کد مدل AAI143-S00 S1 نشان‌دهنده ویژگی‌های سخت‌افزاری و استانداردهای سازگاری خاصی است:

• AAI143: مدل پایه برای ماژول ورودی آنالوگ ۱۶ کاناله (۴ تا ۲۰ میلی‌آمپر).

• -S (نوع استاندارد): مشخص‌کننده استاندارد سیگنال ورودی است. برخلاف نسخه «H»، این ماژول استاندارد برای دریافت سریع سیگنال جریان، بدون مدولاسیون یکپارچه HART در هر کانال، بهینه شده است.

• 0 (پیکربندی تکی): این رقم مشخص می‌کند که ماژول برای کارکرد غیر افزونه‌ای (مستقل) طراحی شده است، هرچند همچنان با بک‌پلین‌های استاندارد FIO سازگاری دارد.

• 0 (نوع پایه): نشان می‌دهد که ماژول مطابق مشخصات استاندارد ساخته شده و قابلیت‌های اضافی مانند موانع ایمنی ذاتی یا پوشش همدیس ندارد.

• S1 (سبک ۱): نشان‌دهنده سبک سخت‌افزاری اولیه است. ماژول‌های سبک ۱ برای نگهداری و توسعه سیستم‌های قدیمی، گزینه‌ای بسیار معتبر محسوب می‌شوند و سازگاری کامل با گره‌ها و میان‌افزارهای قدیمی‌تر FIO دارند.

مشخصات فنی

پرسش‌های متداول فنی

پرسش ۱: آیا می‌توانم AAI143-S00 S1 را با AAI143-H00 جایگزین کنم؟

پاسخ ۱: بله، از نظر فنی نسخه H (HART) می‌تواند جایگزین نسخه S شود، اما باید بررسی کنید که پیکربندی نرم‌افزار FCS از عبوردهی HART پشتیبانی می‌کند. اگر به قابلیت HART نیاز ندارید، AAI143-S00 S1 همچنان جایگزین مستقیم و مقرون‌به‌صرفه‌تری است.

پرسش ۲: آیا AAI143-S00 S1 از تغذیه ترانسمیتر دو سیمه پشتیبانی می‌کند؟

پاسخ ۲: این ماژول یک ورودی جریان‌کش است. برای ترانسمیترهای دو سیمه، باید یک منبع تغذیه خارجی ۲۴ ولت DC برای لوپ فراهم کنید. ماژول جریان را اندازه‌گیری می‌کند، اما برق لوپ را مستقیماً از پایانه‌های I/O تأمین نمی‌کند.

پرسش ۳: چگونه باید سیگنال «کیفیت نامطلوب» را در DCS برای یک کانال خاص مدیریت کنم؟

پاسخ ۳: ابتدا سیگنال میلی‌آمپر را در پایانه‌های ماژول با استفاده از یک مولتی‌متر کالیبره اندازه‌گیری کنید. اگر سیگنال کمتر از ۴ میلی‌آمپر باشد (برای مثال ۳٫۸ میلی‌آمپر)، ماژول ممکن است وضعیت قطعی سیم یا نامعتبر را گزارش کند. مشکلات کالیبراسیون ابزار میدانی یا وجود مدار باز در سیم‌کشی میدان را بررسی کنید.

راهنمای مهندسی و نصب

• شیلدینگ لوپ سیگنال: همیشه برای لوپ‌های ۴ تا ۲۰ میلی‌آمپر از کابل‌های زوج‌تابیده شیلددار استفاده کنید. برای جلوگیری از ایجاد لوپ زمین، اطمینان حاصل کنید که شیلد فقط در سمت کابینت DCS به زمین متصل باشد. شیلدهای شناور یا اتصال به زمین از دو طرف می‌توانند نویزی ایجاد کنند که قرائت‌های چرخه به‌روزرسانی ۱۰ میلی‌ثانیه‌ای را دچار نوسان می‌کند.

• سازگاری ترمینال‌بلوک: AAI143-S00 S1 معمولاً از ترمینال فشاری (برای مثال ATA11S) یا کابل KS برای اتصال به برد ترمینال استفاده می‌کند. هنگام استفاده از کابل‌های KS، اطمینان حاصل کنید که کانکتور کاملاً در جای خود قرار گرفته و پیچ‌های دستی محکم شده باشند تا از تغییرات سیگنال ناشی از لرزش جلوگیری شود.

• ملاحظات محیطی: از آنجا که -S00 فاقد پوشش همدیس است، اطمینان حاصل کنید که رطوبت نسبی محیط کابینت بین ۵٪ تا ۹۰٪ و بدون چگالش باشد. برای نصب در محیط‌های مرطوب یا خورنده، توصیه می‌کنیم به نسخه /G3 ارتقا دهید یا از اتاق ابزار دارای تهویه مطبوع استفاده کنید تا از خوردگی مس روی برد مدار چاپی سبک S1 جلوگیری شود.
