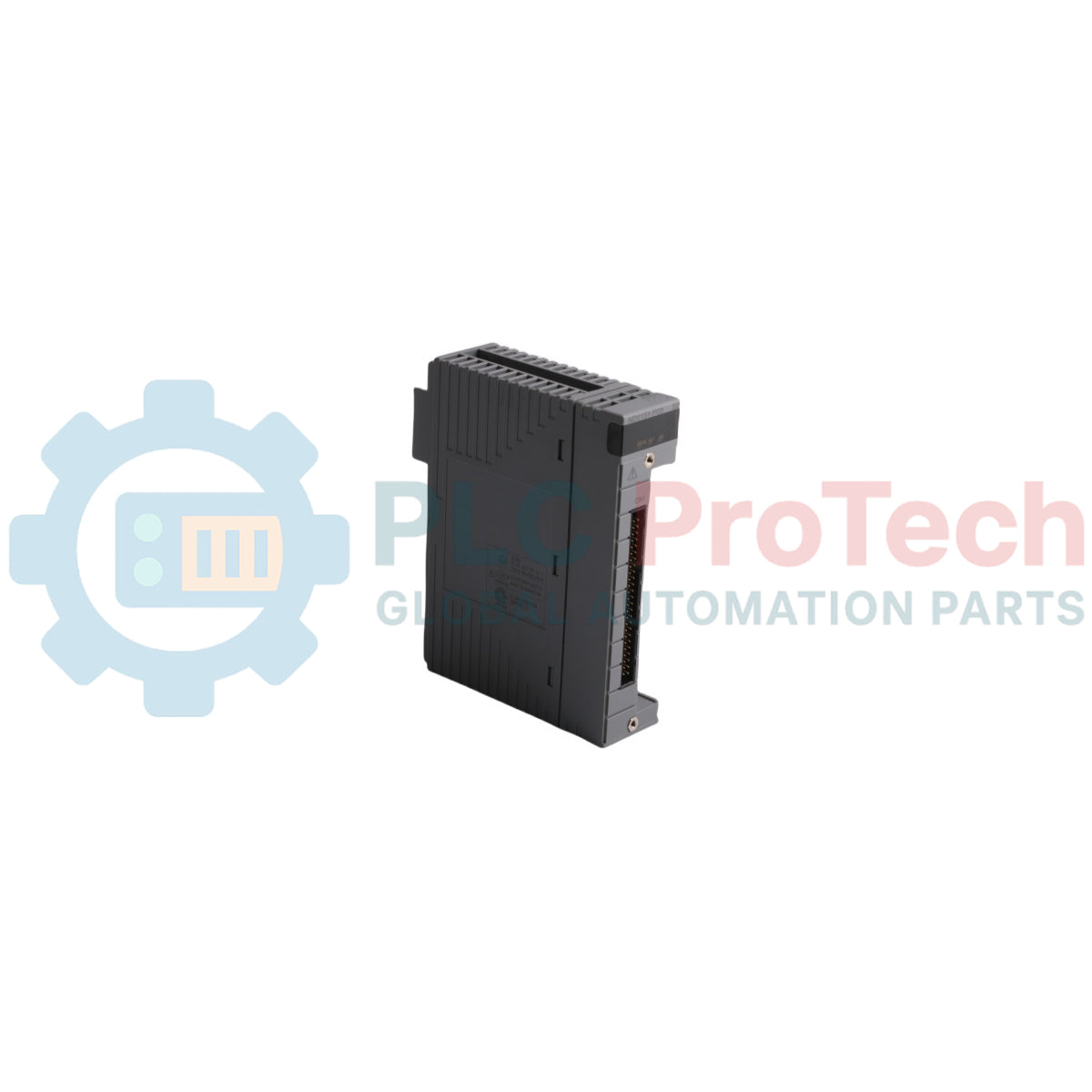

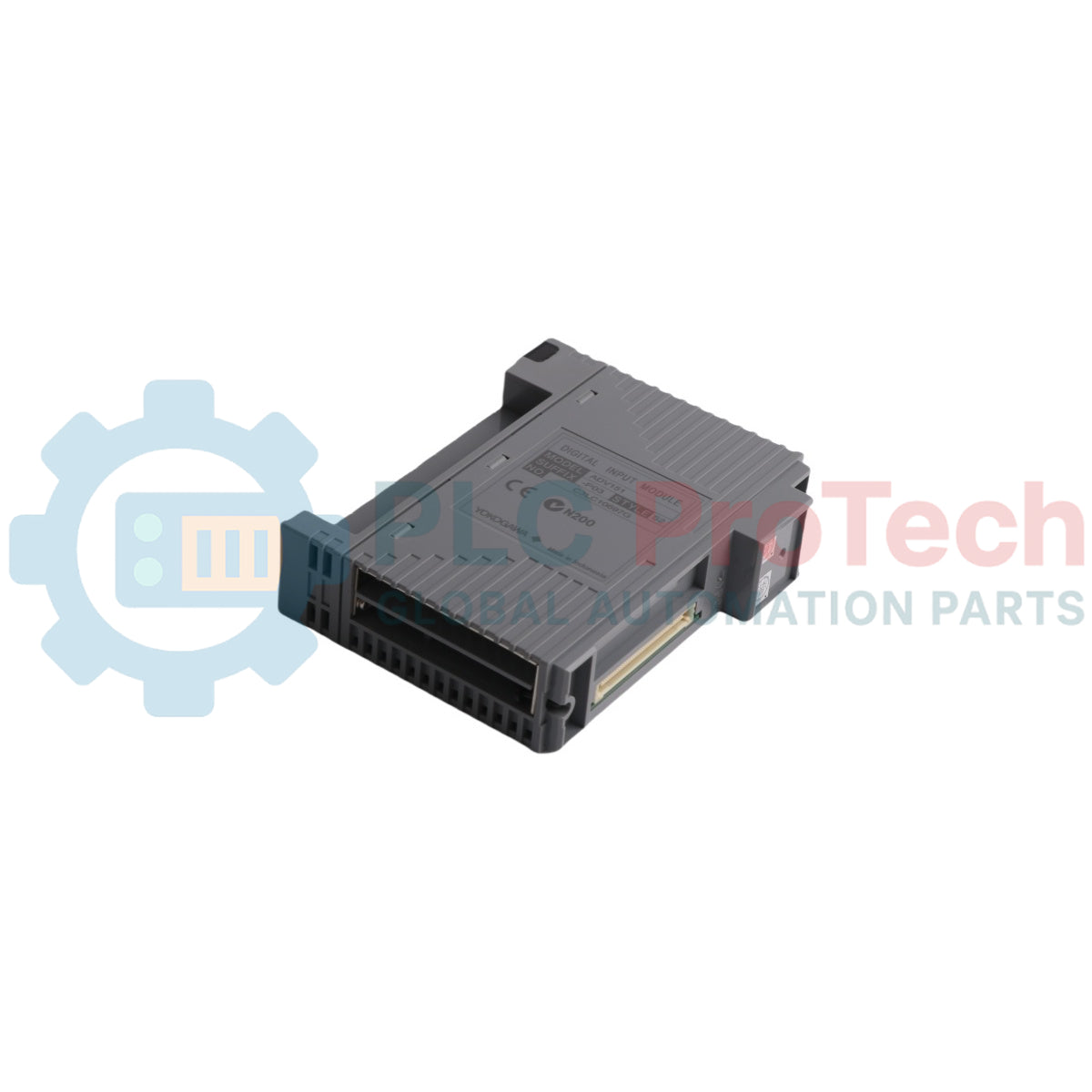

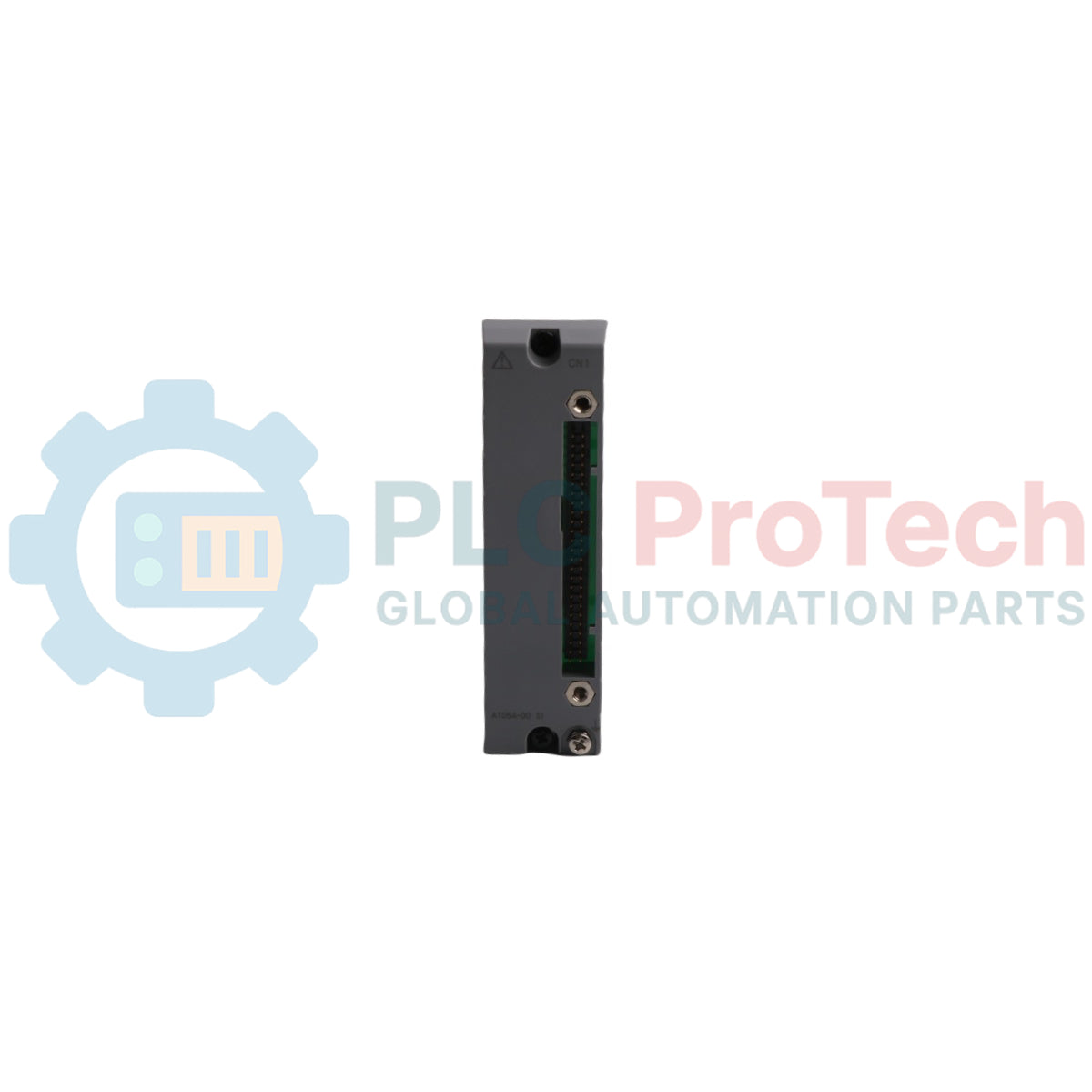

ماژول ورودی دیجیتال Yokogawa CENTUM VP مدل ADV151-P03 S2

مرور کلی محصول

Yokogawa ADV151-P03 S2 (ADV151P03S2) یک ماژول ورودی دیجیتال ۳۲ کاناله با چگالی بالا است که برای سیستم کنترل یکپارچه تولید CENTUM VP طراحی شده است. این ماژول که برای صنایع فرایندی حساس مانند پردازش LNG، پالایش پتروشیمی و تولید برق در مقیاس بزرگ بهینه شده، به‌عنوان رابطی مقاوم بین تجهیزات گسسته میدانی و سیستم کنترل عمل می‌کند. این ماژول با فراهم‌کردن پردازش ایزوله سیگنال برای کنتاکت‌های خشک و سوئیچ‌های مجاورتی، ADV151-P03 S2 یکپارچگی بالای سیگنال و مصونیت در برابر نویز را تضمین می‌کند؛ ویژگی‌هایی که برای حفظ بیشترین زمان کارکرد و ایمنی کارخانه در محیط‌های دارای تداخل بالا ضروری هستند.

پیکربندی فنی (بررسی عمیق)

ADV151-P03 S2 گونه‌ای با «ترمینال کلمپی فشاری» است (که پسوند P03 آن را نشان می‌دهد) و برای سیم‌کشی ایمن و مقاوم در برابر لرزش در تابلوهای صنعتی طراحی شده است. این ماژول دارای ۳۲ کانال ایزوله است و امکان پایش هم‌زمان وضعیت‌های متعدد میدانی، مانند موقعیت شیرها، وضعیت موتورها یا سوئیچ‌های محدودکننده، را فراهم می‌کند.

نشان «S2» بیانگر سطح یا سبک بازنگری خاصی است که در مقایسه با نسل‌های قبلی، قابلیت‌های تشخیصی داخلی ارتقایافته و مدیریت حرارتی بهبودیافته را دربر می‌گیرد. این ماژول برای حس‌کردن سیگنال از منبع تغذیه خارجی ۲۴ VDC استفاده می‌کند، اما بین مدارهای سمت میدان و گذرگاه داخلی سیستم ایزولاسیون گالوانیکی فراهم می‌سازد. این معماری از آسیب‌دیدن بک‌پلین FIO (واحد رابط میدان) یا شبکه گسترده‌تر DCS بر اثر اضافه‌ولتاژهای الکتریکی سمت میدان جلوگیری می‌کند.

مشخصات فنی

پرسش‌های متداول فنی

پ۱: پسوند «P03» در شماره مدل ADV151 چه اهمیتی دارد؟

پ۱: پسوند P03 نوع بلوک ترمینال را مشخص می‌کند. در این مورد، این پسوند نشان‌دهنده ترمینال کلمپی فشاری است که امکان واردکردن مستقیم سیم را بدون نیاز به سرسیم‌های پرسی تخصصی فراهم می‌کند و نصب سریع‌تر در محل را ممکن می‌سازد.

پ۲: آیا ADV151-P03 S2 از پیکربندی‌های افزونه پشتیبانی می‌کند؟

پ۲: بله، ماژول ADV151 را می‌توان در یک پیکربندی افزونه دوگانه درون گره FIO به کار برد. برای این کار، دو ماژول یکسان و یک برد ترمینال سازگار با افزونگی لازم است تا در صورت خرابی یکی از ماژول‌ها، عملکرد پیوسته حفظ شود.

پ۳: آیا این ماژول می‌تواند سیگنال‌های سوئیچ‌های مجاورتی دوسیمه را حس کند؟

پ۳: بله، این ماژول با سوئیچ‌های مجاورتی دوسیمه‌ای سازگار است که الزامات مشخص‌شده مربوط به جریان نشتی و افت ولتاژ برای ورودی‌های دیجیتال ۲۴ VDC را برآورده کنند.

راهنمای مهندسی و نصب

• یکپارچگی سیم‌کشی: هنگام استفاده از ترمینال‌های کلمپی فشاری، مطمئن شوید که عایق سیم دقیقاً به اندازه ۷ میلی‌متر لخت شده باشد. سیم‌ها را با لحیم قلع‌اندود نکنید، زیرا این کار می‌تواند در اثر چرخه‌های حرارتی به شل‌شدن اتصالات در طول زمان منجر شود.

• راه‌اندازی افزونگی: در صورت پیکربندی افزونگی دوگانه، بررسی کنید که تنظیمات نشانی ماژول روی بک‌پلین FIO متوالی باشند (برای مثال، شیارهای ۱ و ۲). اطمینان حاصل کنید که هر دو ماژول مسیر برگشت مشترک ۲۴ VDC داشته باشند تا از بروز مشکلات ناشی از جابه‌جایی سیگنال جلوگیری شود.

• حفاظت در برابر اضافه‌ولتاژ: با وجود اینکه ماژول دارای ایزولاسیون ۵۰۰ VAC است، برای سیم‌کشی میدانی فضای باز با طول بیش از ۳۰ متر، نصب تجهیزات حفاظت خارجی در برابر اضافه‌ولتاژ (SPD) برای کاهش اثر گذراهای ناشی از صاعقه توصیه می‌شود.

مزایای مهندسی

ADV151-P03 S2 به‌دلیل طراحی با چگالی بالا متمایز است و به مهندسان امکان می‌دهد تعداد ورودی/خروجی‌ها را در فضای محدود تابلو به حداکثر برسانند. بازنگری سخت‌افزاری «S2» سازگاری الکترومغناطیسی (EMC) برتری فراهم می‌کند و این ماژول را در حضور درایوهای فرکانس متغیر بزرگ (VFD) و تجهیزات کلیدزنی سنگین بسیار قابل‌اعتماد می‌سازد. افزون بر این، ماژول از تعویض در حالت روشن (جایگزینی آنلاین ماژول) پشتیبانی می‌کند و امکان تعمیر یا ارتقا را بدون خاموش‌کردن کل گره DCS فراهم می‌سازد؛ قابلیتی حیاتی برای صنایع فرایندی پیوسته که هر ساعت توقف در آن‌ها پیامدهای مالی قابل‌توجهی دارد.
