Migration de CompactLogix L32E/L35E vers les gammes 5370 ou 5380

Remplacer un CompactLogix 1769-L32E ou 1769-L35E ne se résume pas à substituer un contrôleur sur une seule ligne. Le projet combine la compatibilité du contrôleur, l’architecture des E/S locales, la version logicielle, le fonctionnement Ethernet, les exigences série, l’agencement du panneau, l’étude de sécurité et la mise en service de la production. Sélectionner un nouveau numéro de catalogue avant de documenter ces dépendances peut transformer le remplacement d’un équipement de secours en une refonte imprévue du système de contrôle.

La décision centrale consiste à déterminer si les E/S Compact 1769 existantes et le câblage de terrain doivent être conservés. Un contrôleur de la famille 5370 peut offrir une solution entraînant moins de modifications pour de nombreuses architectures 1769. Une plateforme 5380 fait passer le système à un contrôleur plus récent et à une architecture d’E/S Compact 5000, ce qui peut offrir une durée de vie plus longue, mais nécessite un travail d’ingénierie plus vaste.

Choisissez la voie de migration en fonction des contraintes liées aux E/S installées, aux communications, au mouvement, à la sécurité et au panneau, et non pas uniquement en fonction de la taille de la mémoire.

Inventoriez le système existant avant de choisir la cible

Commencez par un projet hors ligne et une inspection physique. Notez le numéro de catalogue exact du contrôleur, sa série, sa version de firmware, la version du projet, l’utilisation de la mémoire, les modules d’E/S locales, la configuration des bancs d’extension, les alimentations, les ports de communication, les tags produits et consommés, les messages explicites, les pilotes IHM, les axes de mouvement et tous les modules tiers.

Comparez le projet avec le panneau installé. Les systèmes anciens comportent souvent des remplacements ou des modifications de câblage non documentés. Photographiez l’ordre des modules, le marquage des bornes, les connexions réseau, les voyants d’état et les dégagements dans le panneau. Enregistrez le projet d’origine en lecture seule et exportez les rapports de tags, de modules et de références croisées avant de modifier le type de contrôleur.

Identifiez les dépendances qui n’apparaissent pas dans la logique à relais ordinaire. Elles peuvent inclure les mots d’état du contrôleur, les chemins de messages, les services de socket, les protocoles série, le détrompage électronique, les profils complémentaires, les instructions des fournisseurs, l’enregistrement des données et les appareils externes qui attendent une adresse IP ou un comportement de connexion particulier.

Comprenez la voie de conservation avec un 5370

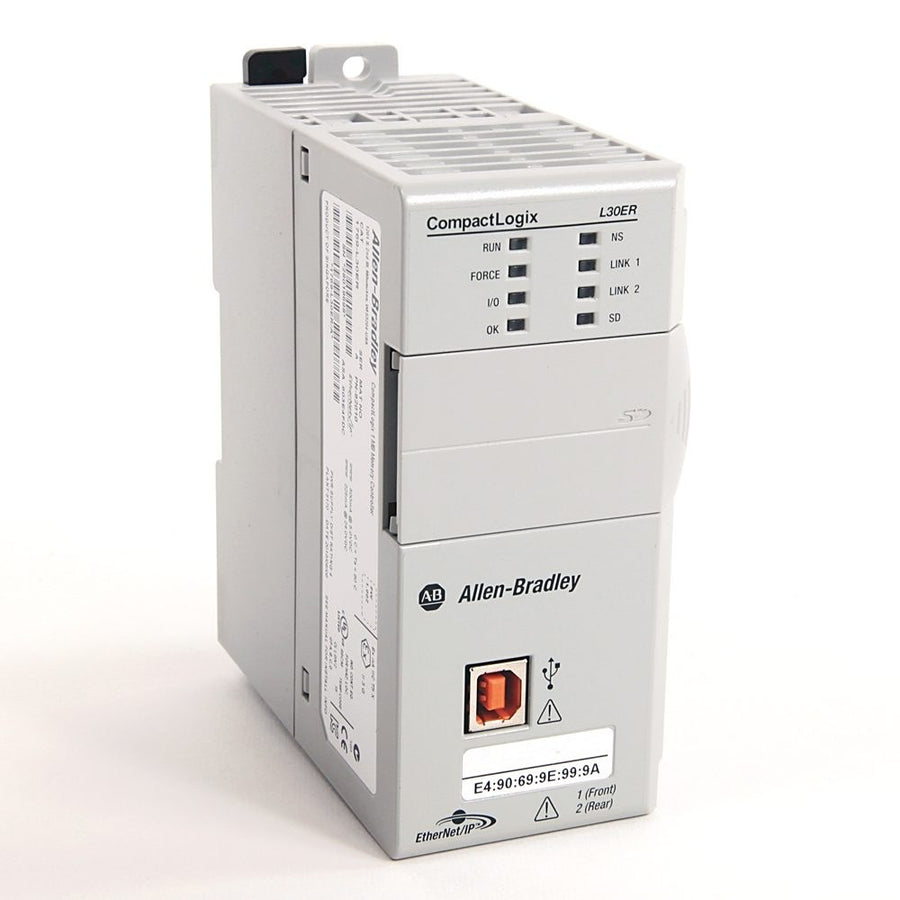

Un contrôleur 5370 L3 est souvent envisagé lorsque l’usine souhaite conserver une architecture d’E/S Compact 1769. Cela peut réduire le recâblage sur le terrain et la reconstruction du panneau, mais il ne s’agit pas d’une garantie de remplacement direct. Le contrôleur sélectionné doit prendre en charge le nombre de modules installés, la configuration des bancs, les exigences de communication, la charge des tâches, l’utilisation de la mémoire et la version logicielle.

La mémoire du contrôleur doit inclure une marge réaliste pour la croissance. Se contenter de correspondre au nombre d’octets utilisés par le projet actuel ne suffit pas lorsque la migration ajoute également des diagnostics, des tags produits, de nouveaux profils de modules ou des données IHM révisées. Vérifiez la capacité et les fonctions prises en charge pour le numéro de catalogue et le firmware exacts, plutôt que de vous fier à une comparaison de la mémoire au niveau de la famille.

Vérifiez si le projet existant utilise un port série. Les installations L32E et L35E peuvent dépendre de DF1, d’ASCII, de Modbus via une interface ou d’une connexion de maintenance. Un contrôleur de remplacement dépourvu du même port physique nécessite une passerelle ou une stratégie réseau conçue séparément. Considérez cela comme une exigence fonctionnelle et non comme le choix d’un accessoire.

Si une usine prévoit de conserver un équipement de secours à mémoire élevée, vérifiez-le avec chaque projet de machine avant de le déclarer universel. Stockez un projet converti approuvé pour chaque machine. Une modification du type de contrôleur, une incompatibilité de firmware ou une différence de voie de communication peut empêcher une récupération rapide, même lorsque la capacité mémoire est suffisante.

Comprenez la voie de modernisation avec un 5380

Le CompactLogix 5380 utilise la plateforme 5069 et les E/S Compact 5000 pour son architecture locale. Il doit être considéré comme un projet de modernisation plutôt que comme un simple remplacement d’un châssis local 1769. La documentation CompactLogix 5380 de Rockwell actuellement disponible identifie les manuels, les spécifications et les ressources de migration applicables.

La voie 5380 peut apporter davantage de performances et de capacité, des fonctions de sécurité et de nouvelles options de communication. Ces avantages doivent être évalués par rapport aux nouveaux ensembles de borniers, à la distribution électrique, au choix des modules d’E/S, aux dimensions du panneau, à la dissipation thermique, à la conception du réseau et au temps de mise en service.

Associez chaque module 1769 à une fonction 5069 vérifiée. Un nombre de voies similaire ne prouve pas l’équivalence du fonctionnement. Comparez le type d’entrée électrique, l’isolation, les limites de courant, les fonctions de diagnostic, le format des données, le temps de mise à jour, l’état en cas de défaut, le détrompage électronique, la disposition des bornes et toute configuration propre à une voie. Les modules spécialisés nécessitent un examen supplémentaire.

La page produit active du 5069-L320ER fournit une référence matérielle, tandis que la collection de systèmes PLC et PAC permet une comparaison plus large des contrôleurs. La sélection finale doit néanmoins s’appuyer sur le manuel officiel et sur les exigences vérifiées du projet.

Ne confondez pas conversion du programme et mise en service

Logix Designer peut convertir un projet vers un autre type de contrôleur, mais une conversion réussie prouve uniquement que le logiciel a créé un projet. Examinez les messages de conversion et les définitions de modules modifiées. Vérifiez les instructions non prises en charge, les tags associés au contrôleur, les types de données, les périodes des tâches, les connexions de tags produits et consommés, la configuration du mouvement et les chemins de messages.

Le firmware et le logiciel doivent être planifiés conjointement. Les outils de compatibilité et les notes de version de Rockwell doivent être vérifiés pour le contrôleur cible, le firmware, la version de Logix Designer, les profils complémentaires et les logiciels de communication associés. Ne mettez pas le matériel à jour sur la machine tant que la combinaison approuvée et la méthode de récupération ne sont pas documentées.

Conservez le plan d’adressage IP d’origine, sauf si la refonte du réseau est intentionnelle. Vérifiez la protection contre les adresses en double, le sous-réseau, la passerelle, la configuration du commutateur, la participation à l’anneau, le fonctionnement multicast, les raccourcis IHM, les connexions à l’historien et l’accès à distance. Un contrôleur qui exécute la logique à relais mais ne peut pas échanger de données avec le reste de la cellule ne constitue pas une migration terminée.

Concevez explicitement les modifications des E/S et du panneau

Pour une architecture 1769 conservée, inspectez la capacité de l’alimentation, l’espacement des modules, les câbles d’extension, les embouts et les règles applicables aux bancs. Le remplacement d’un contrôleur est une bonne occasion de détecter les bornes fragiles, les modules spécialisés obsolètes et les interverrouillages non documentés, mais les modifications sans rapport doivent être maîtrisées plutôt qu’intégrées au projet sans examen.

Pour une conversion vers le 5069, créez de nouveaux schémas de panneau et plans de raccordement. Vérifiez la longueur des fils, la section des conducteurs, le regroupement des communs, le raccordement des blindages, l’alimentation de terrain, les borniers débrochables, les fusibles et les voies de réserve. Examinez les exigences de température et d’espacement à l’aide des instructions d’installation exactes. Ne supposez pas que le nouvel ensemble occupe la même longueur de rail ou utilise la même configuration de communs de terrain.

Les fonctions de sécurité nécessitent une évaluation distincte. Si des relais de sécurité, un GuardLogix, du mouvement de sécurité ou des dispositifs de protection sont concernés, confirmez le cycle de vie de sécurité applicable, les signatures, les dossiers de validation et les exigences de gestion des modifications. Une migration d’un contrôleur standard ne doit pas modifier subrepticement la fonction de sécurité.

Établissez un plan de test avant l’arrêt

Réalisez si possible une mise en service préalable du contrôleur cible sur établi. Chargez le projet converti, établissez les communications, vérifiez le firmware et testez des E/S représentatives ou des signaux simulés. Confirmez les connexions à l’IHM et à la station d’ingénierie. Notez les identités de modules et les états de diagnostic attendus.

Vérifiez la logique et l’intégrité des données

Comparez les valeurs des tags critiques, les mises à l’échelle, les temporisateurs, les compteurs, les états des séquences, les recettes, les données conservées, les seuils d’alarme et l’initialisation au démarrage. Testez les cycles de mise hors tension et les changements de mode. Confirmez que toute logique de premier cycle ou de récupération se comporte comme prévu avec le nouveau contrôleur.

Vérifiez chaque interface externe

Testez les commandes IHM, les valeurs affichées, les alarmes, les historiens, les variateurs, les E/S distantes, les messages, les appareils série, les tags produits et consommés ainsi que l’accès de maintenance. Vérifiez le comportement en cas de temporisation réseau et de défaut, et pas seulement le fonctionnement normal.

Vérifiez le processus physique

Mettez les sorties en service dans des conditions contrôlées. Vérifiez le sens, l’état de repli, les interverrouillages, les limites et les retours. Faites fonctionner la machine dans des modes et à des cadences représentatifs de la production. Établissez un rapport de test signé et conservez un plan de retour en arrière jusqu’à la fin de la réception.

Choisissez la voie en fonction du risque lié au cycle de vie

Une migration vers un 5370 peut réduire les perturbations immédiates lorsque le système 1769 installé et le câblage de terrain conservent une valeur importante. Une migration vers un 5380 constitue généralement le meilleur choix à long terme lorsque le panneau, les E/S, les communications ou la conception de sécurité nécessitent déjà des travaux importants. Aucune de ces voies ne doit être choisie uniquement à partir d’un tableau de remplacement.

La meilleure migration sépare le risque urgent de disponibilité de la modernisation planifiée. Documentez le système installé, validez la combinaison cible exacte, préparez la conversion et vérifiez chaque interface. Cette approche transforme un problème de contrôleur obsolète en un projet de cycle de vie maîtrisé.
