Description

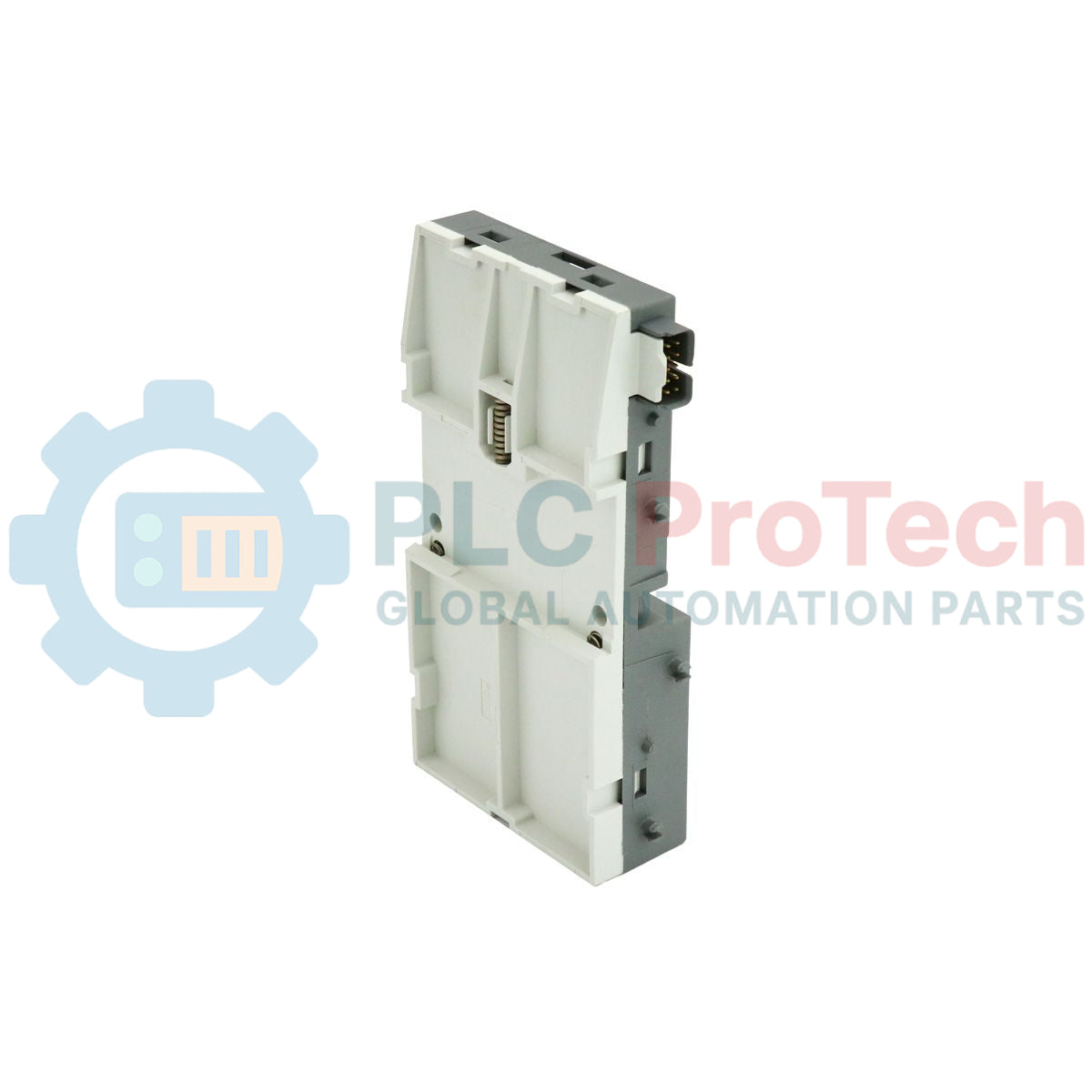

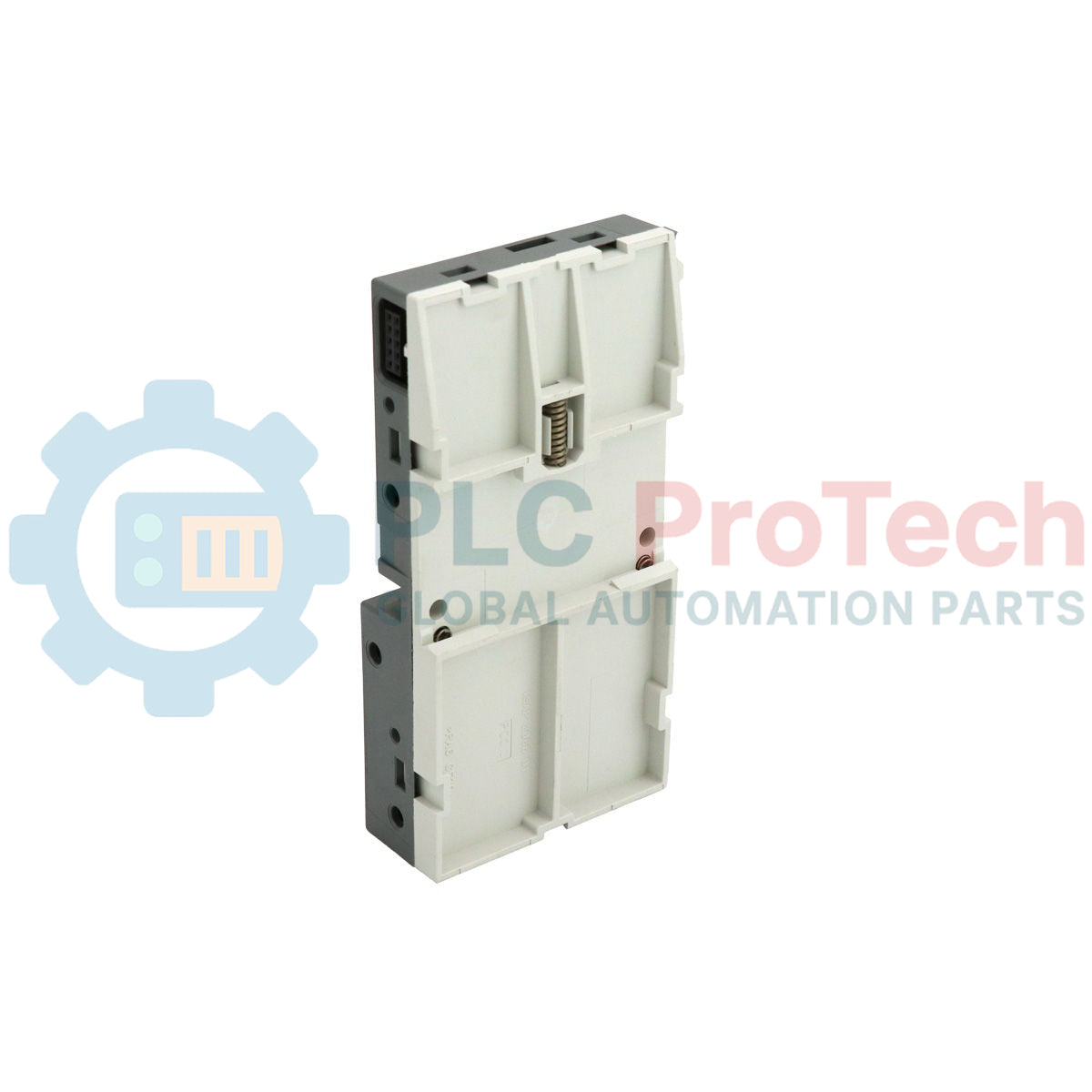

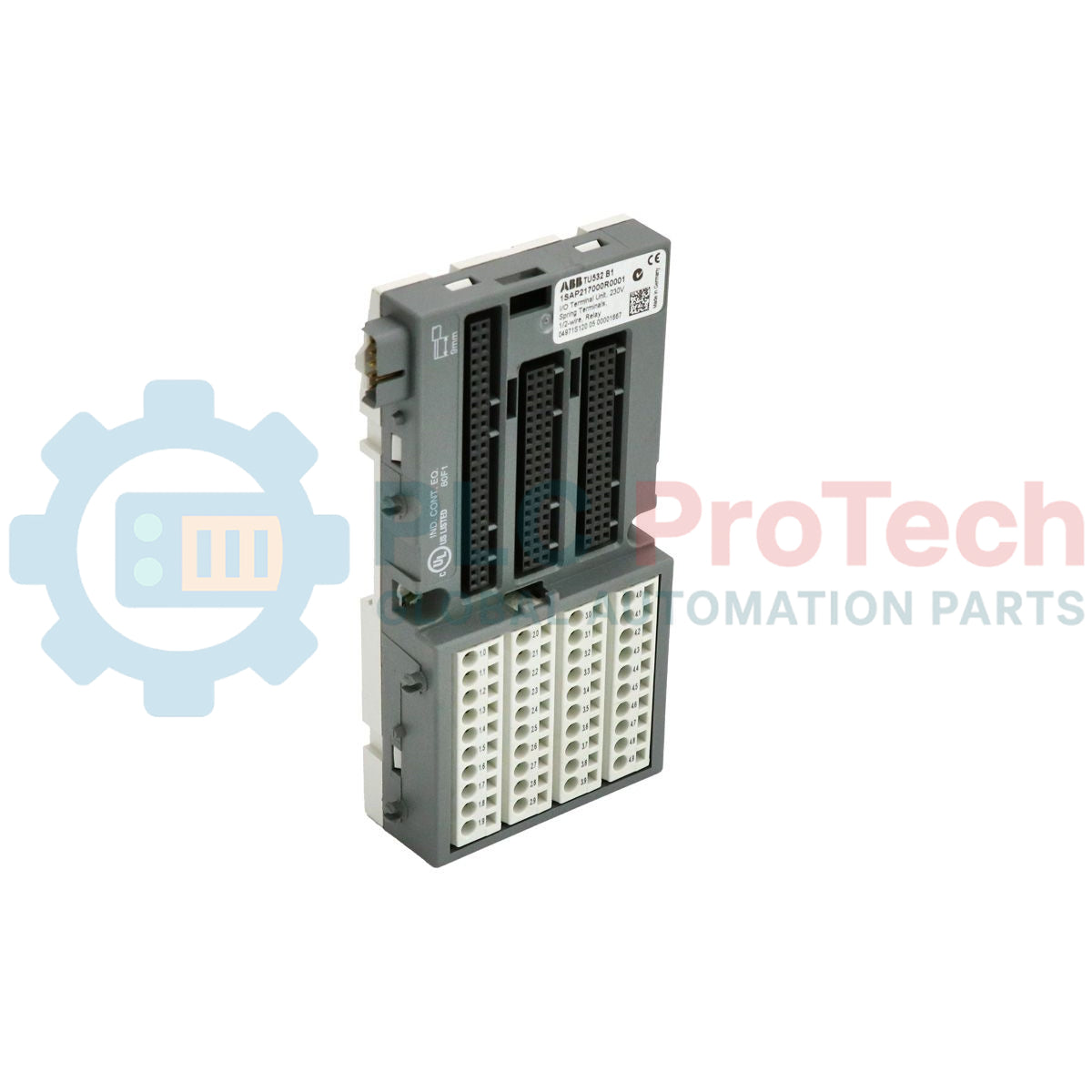

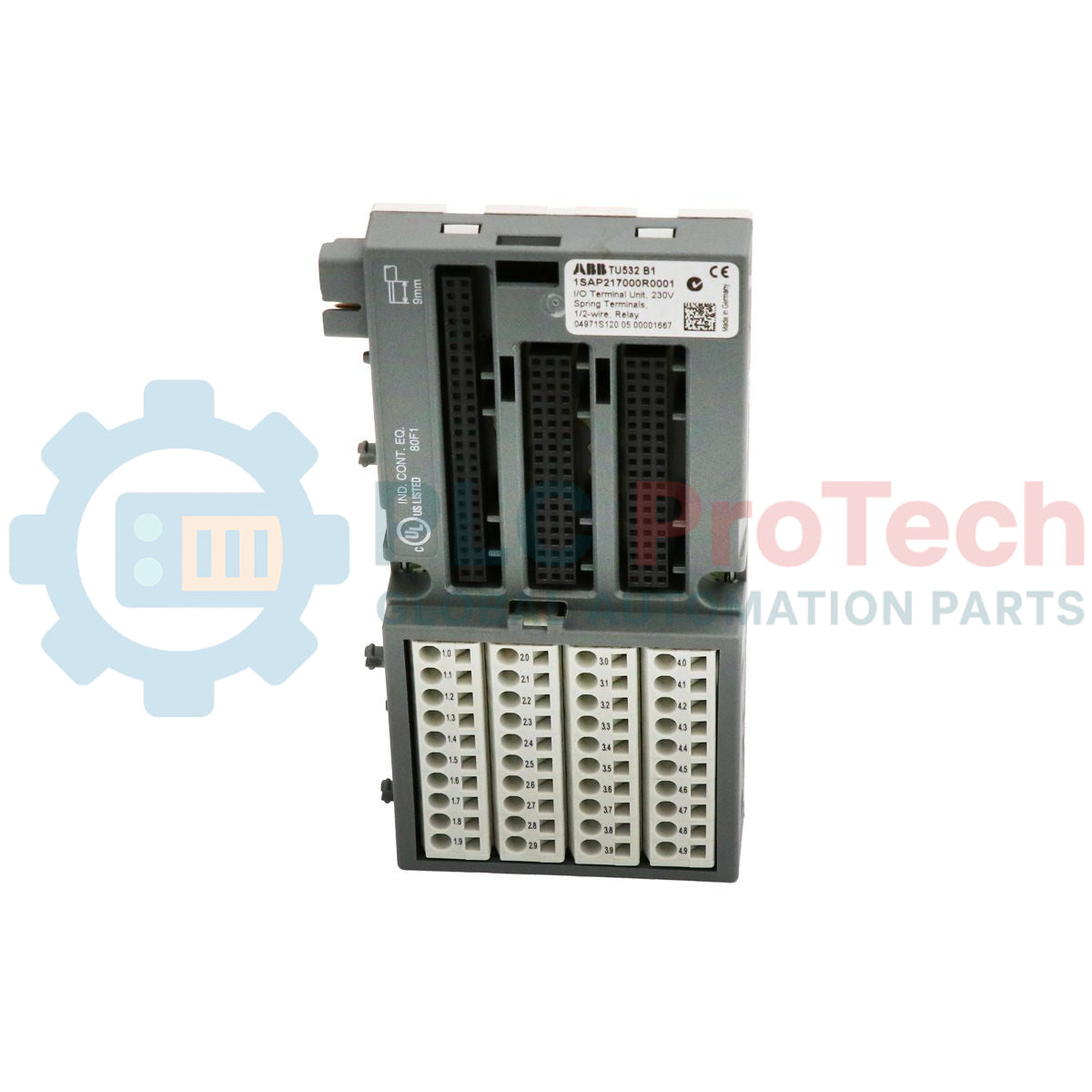

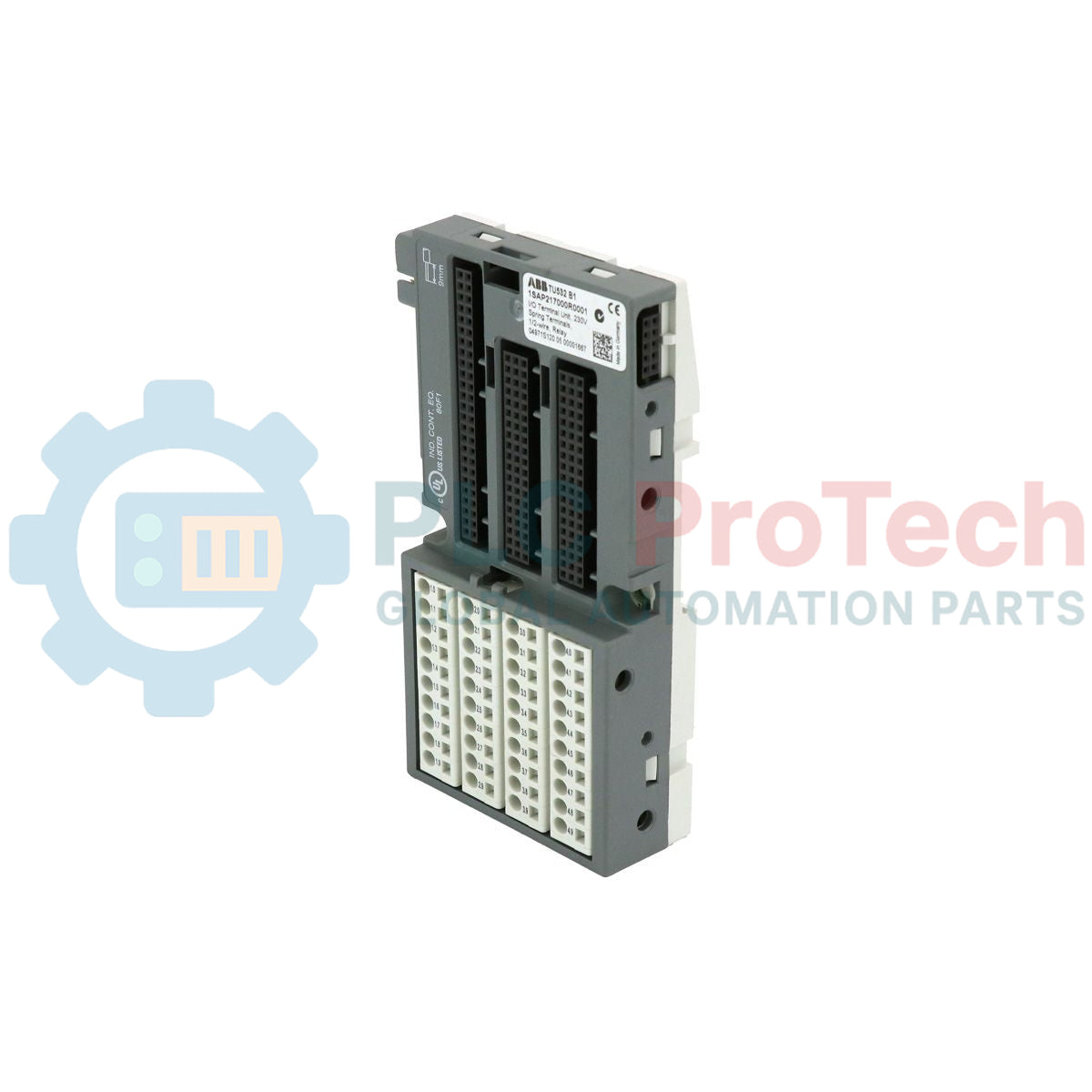

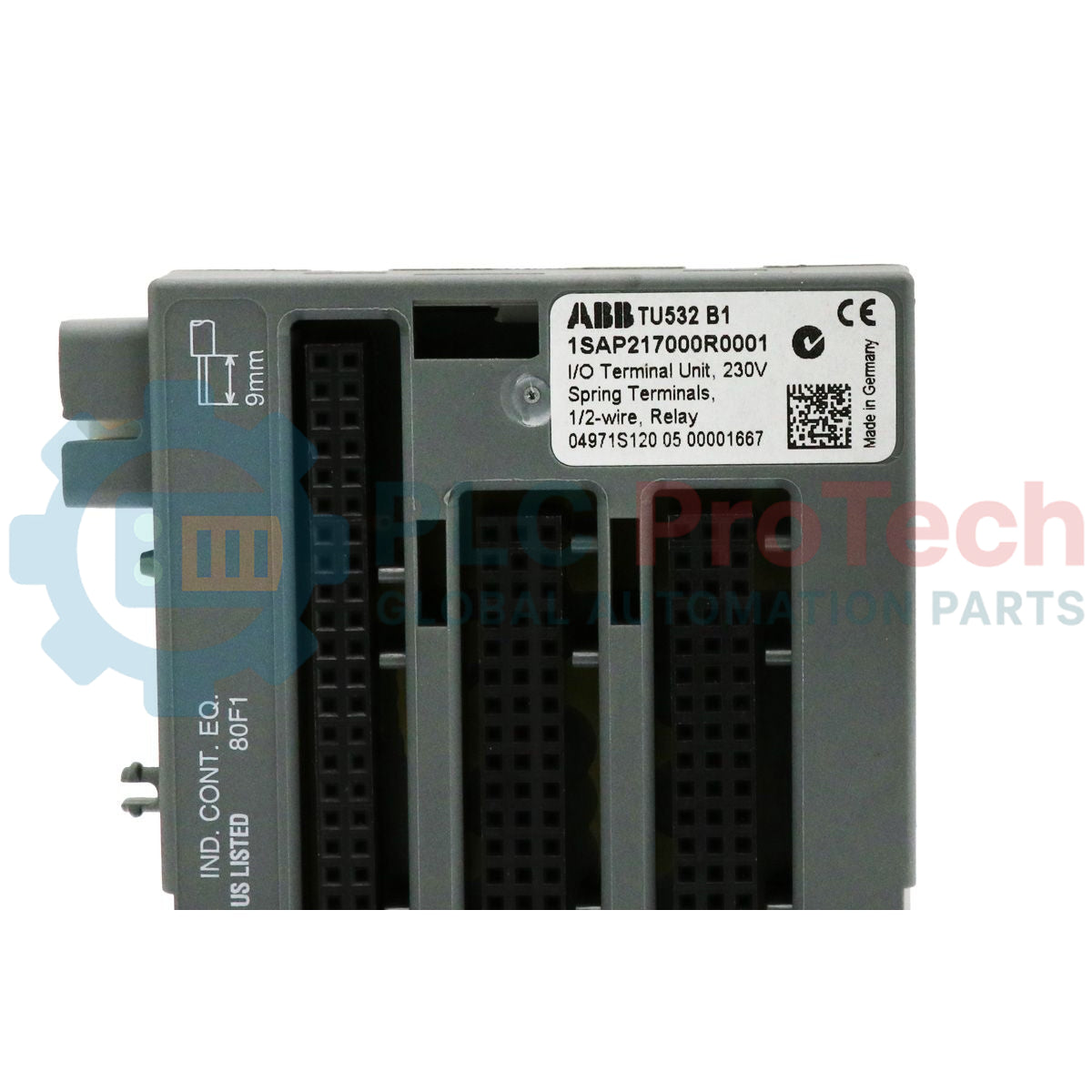

Conçu pour intégrer des modules haute tension dans l’architecture de la baie de commande, le ABB 1SAP217000R0001 fournit une interface de connexion mécanique et électrique robuste pour la plateforme d’API Advant AC500. Cette unité TU532 est équipée de bornes à ressort résistantes aux vibrations, spécialement optimisées pour les modules 230 VCA et les modules de sortie relais. Elle constitue une base de déploiement essentielle, acheminant de manière sécurisée le câblage de terrain vers le bus du fond de panier interne tout en permettant le remplacement à chaud ou sur site des modules électroniques d’E/S actifs, sans perturber les lignes de raccordement de terrain.
Caractéristiques
-
Isolation haute tension : Spécifiquement conçu et doté de distances d’isolement de sécurité pour les applications en 230 VCA et les interfaces de relais haute capacité.
-
Raccordement à ressort : Technologie de connexion terrain rapide et sans entretien, maintenant une pression de serrage constante afin d’éviter les connexions desserrées dues aux cycles thermiques ou aux vibrations.
-
Intégration au système : Conçu pour un montage électrique et sur fond de panier parfaitement intégré aux systèmes d’E/S distribuées S500.
-
Prise en charge de l’alimentation auxiliaire : Permet l’acheminement d’une alimentation auxiliaire de 24 VCC pour les circuits de fonctionnement du module.
-
Profil compact : Encombrement minimal dans l’armoire, optimisant la densité de montage verticale et horizontale à l’intérieur des panneaux de commande locaux.
Applications
- Systèmes d’automatisation distribués à grande échelle nécessitant une signalisation numérique locale en 230 VCA.
- Centres de commande de moteurs industriels et panneaux d’interface mécaniques utilisant des sorties relais AC500.
- Contrôle des sous-stations et des processus des services publics lourds, lorsque l’isolation de la commutation haute tension est obligatoire.
Spécifications techniques
| Fabricant |
ABB |
| Série de modèles |
Advant AC500 / S500 |
| Type de produit étendu |
TU532 |
| Référence de l’article (SKU) |
1SAP217000R0001 |
| Type de borne |
Bornes à ressort |
| Capacité de tension |
230 VCA / Compatible avec les modules relais |
| Tension d’alimentation auxiliaire |
24 VCC |
| Degré de protection |
IP20 |
| Température de fonctionnement |
0 à +60 °C |
| Température de stockage |
-40 à +70 °C |
| Dimensions nettes (W x H x P) |
28 x 135 x 67.5 mm |
| Poids net |
0.164 kg |
| Poids brut d’expédition |
0.194 kg |
| Dimensions de l’emballage |
147 x 78 x 40 mm |
Informations techniques empiriques
Modèles alternatifs et compatibilité : L’unité de raccordement TU532 est spécifiquement configurée pour les cartes haute tension 230 V CA et isolées par relais. Ne remplacez pas cette unité par les bases de raccordement TU512 ou TU516, conçues pour les modules de signaux basse tension 24 V CC. Une telle substitution ne respecte pas les distances d’isolement diélectrique et annule les homologations pour zones dangereuses de l’architecture du système S500.
Pièges d’application et remarques techniques : Lors de la commutation de charges CA inductives (solénoïdes, bobines de contacteurs) au moyen de modules de relais installés sur la TU532, veillez à installer des éléments d’antiparasitage RC externes aux bornes des contacts. L’absence de suppression de l’arc des contacts peut réinjecter des interférences électromagnétiques haute fréquence dans le fond de panier local, avec un risque de défaillance des communications sur le bus ou de réinitialisations intempestives des états.
Conseils de mise en service et de câblage : Les conducteurs toronnés insérés dans les bornes à ressort de la TU532 nécessitent l’utilisation d’embouts de câble isolés correctement sertis. Un fil toronné nu et non isolé peut facilement s’évaser dans le boîtier de raccordement haute densité, ce qui augmente le risque de courts-circuits entre phases sur les lignes 230 V CA ou d’erreurs de mise à la terre.
Directives d’installation
AVERTISSEMENT CRITIQUE : Isolez toutes les lignes de terrain 230 V CA et les sources d’alimentation de commande auxiliaire 24 V CC avant l’installation, la modification ou l’insertion du module de l’unité de raccordement. Tout contact avec des connexions haute tension sous tension peut provoquer une électrocution mortelle ou la destruction irréversible du matériel.
1
Alignez le crochet supérieur de l’unité de raccordement TU532 sur le bord supérieur d’un rail DIN de 35 mm mis à la terre.
2
Appuyez fermement sur la partie inférieure du boîtier jusqu’à ce que le loquet de montage structurel s’enclenche sur le rail.
3
Raccordez solidement les lignes de terrain 230 V CA et les boucles de relais à l’aide d’un tournevis de borne à lame plate pour actionner les mécanismes à ressort.
4
Vérifiez le cheminement et le dégagement des connexions de l’alimentation auxiliaire 24 V CC avant de monter le module d’E/S actif sur l’interface de l’unité de raccordement.
