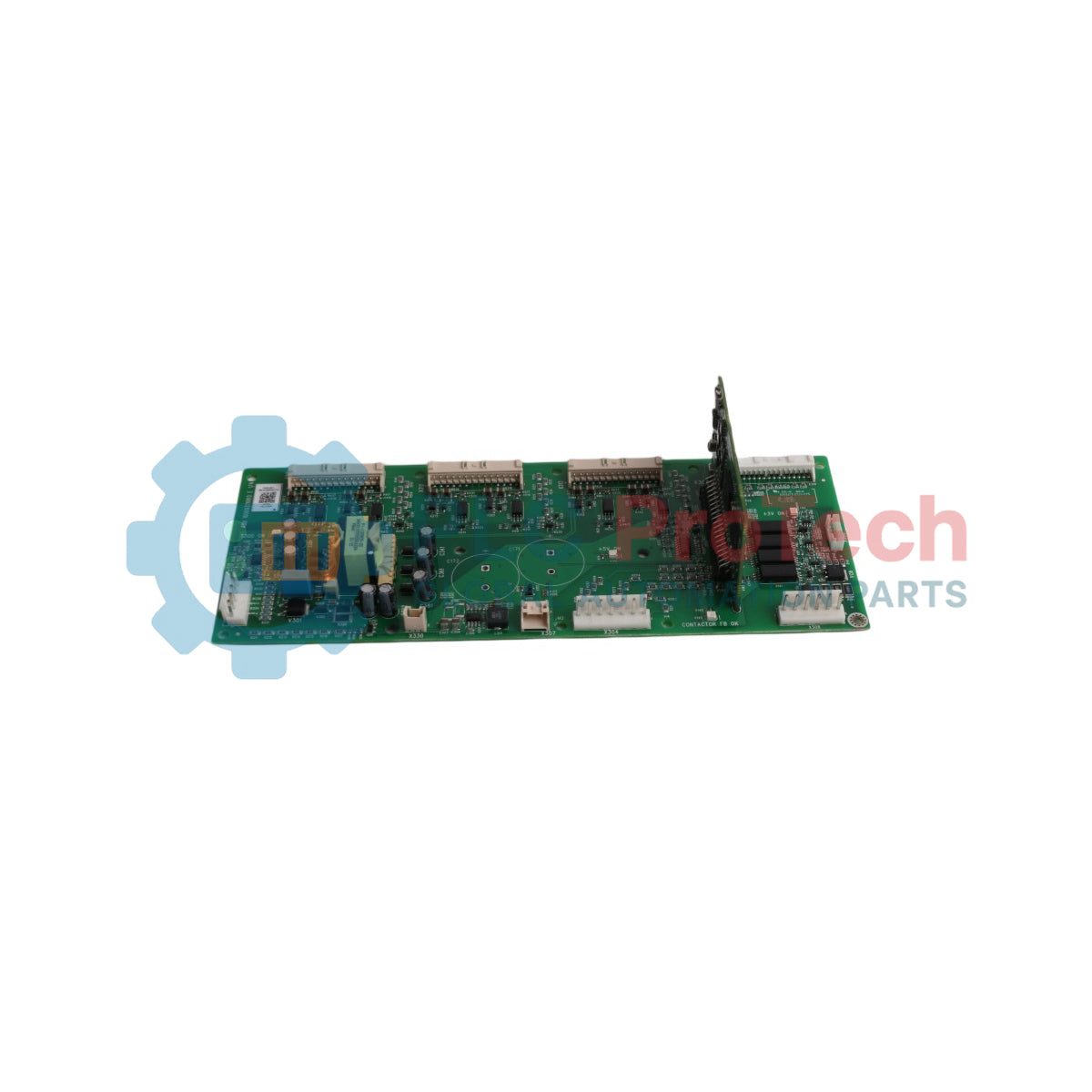

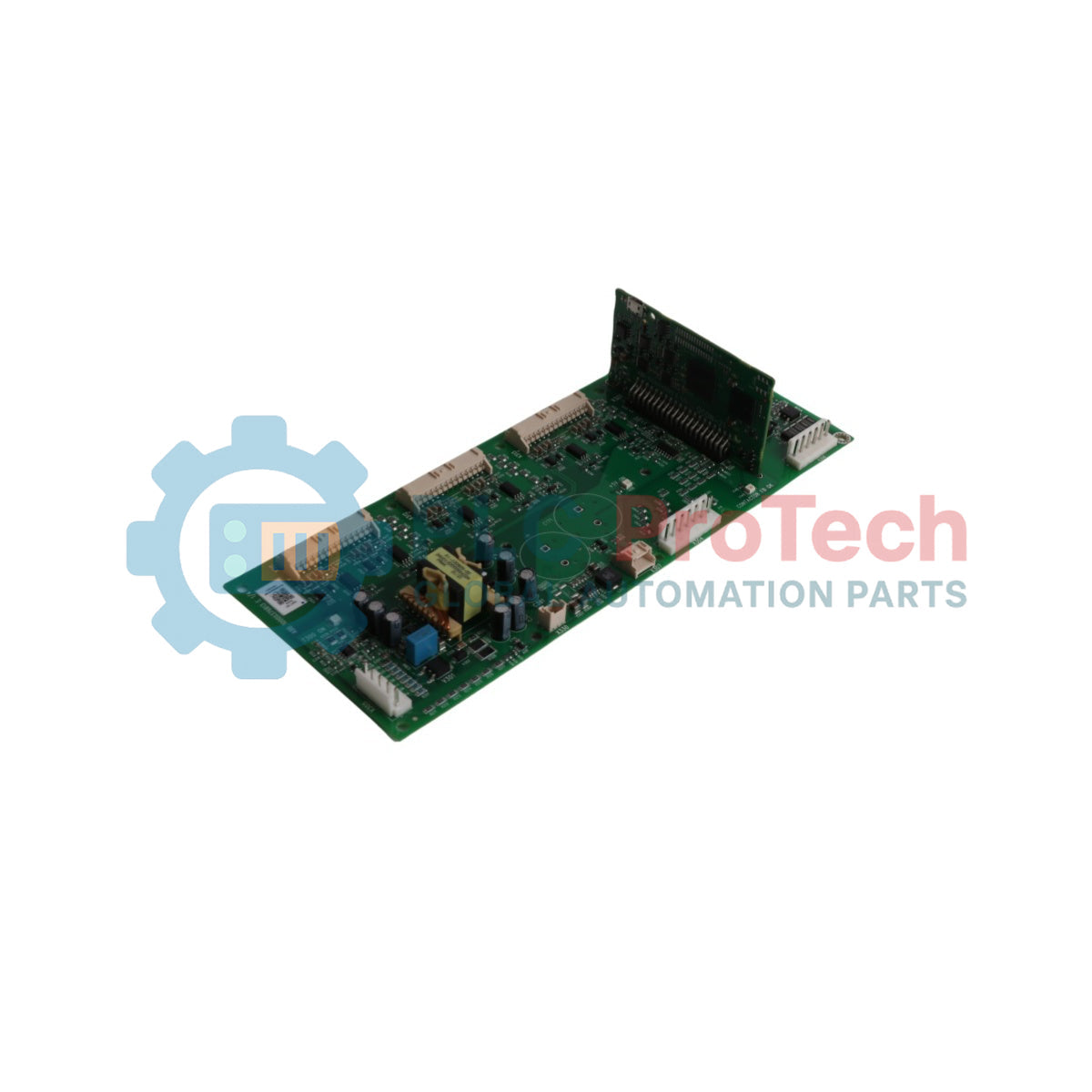

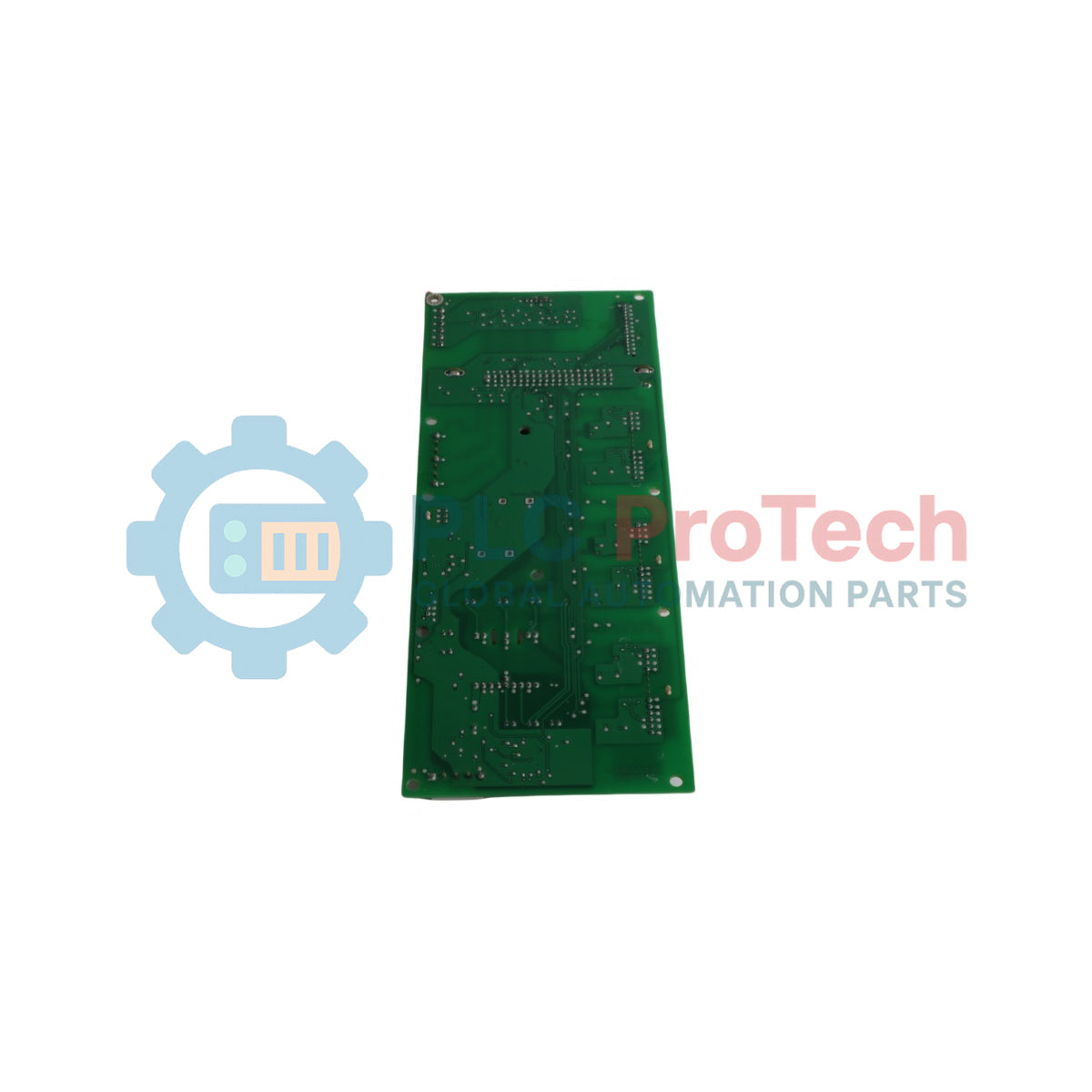

ABB ACS880 QINT-781 3AXD50000019758 carte d’interface du circuit principal

Présentation du produit

Le QINT-781 (3AXD50000019758) est une carte d’interface de circuit principal (MC) haute précision, conçue pour les variateurs industriels de la série ABB ACS880. Faisant office de pont essentiel de communication et de commande entre l’étage de puissance du variateur et l’unité de commande, le QINT-781 assure le traitement des signaux à grande vitesse nécessaire à la gestion de sorties CC à courant élevé comprises entre 500 VCC et 800 VCC. Dans des environnements exigeants tels que les plateformes de forage offshore, les usines de transformation des métaux et les exploitations minières à ciel ouvert profondes, la fiabilité de cette carte d’interface est primordiale. Elle garantit des fréquences de commutation stables jusqu’à 20 kHz, ce qui influe directement sur l’efficacité du variateur et la précision de la commande du moteur. L’utilisation de cartes d’interface ABB authentiques est essentielle pour réduire les harmoniques et prévenir les défaillances catastrophiques des semi-conducteurs, diminuant ainsi les arrêts imprévus des infrastructures critiques.

Configuration technique

L’architecture du QINT-781 est conçue pour gérer un débit de puissance important tout en préservant l’intégrité des signaux. Elle sert de passerelle principale pour les signaux des pilotes de grille et le retour du bus CC.

• Gestion de la puissance : Optimisée pour les variateurs haute capacité avec des courants nominaux continus allant jusqu’à 150 A et des capacités de pointe atteignant 200 A.

• Précision haute fréquence : Prend en charge une plage dynamique de fréquences de commutation de 10 à 20 kHz, permettant d’ajuster finement la réponse du couple moteur et de réduire le bruit acoustique dans les enroulements du moteur.

• Gestion thermique : Équipée de composants de qualité industrielle prévus pour fonctionner jusqu’à 55 °C, garantissant la stabilité des performances dans les armoires de commande mal ventilées ou les régions à température ambiante élevée.

• Isolation galvanique : Intègre de robustes couches d’isolation pour protéger les circuits de commande basse tension contre les transitoires du bus CC haute tension fréquents lors du freinage régénératif ou de fortes variations de charge.

Spécifications techniques

FAQ industrielle

La carte QINT-781 est-elle interchangeable sur tous les châssis ACS880 ?

Non. La QINT-781 est spécifique aux châssis haute puissance correspondant à son courant continu nominal de 150 A. Vérifiez toujours la taille du châssis (par exemple R8i ou similaire) ainsi que la version spécifique du micrologiciel du variateur avant l’installation afin de garantir une compatibilité totale.

Quels sont les symptômes d’une carte d’interface MC défaillante ?

Les signes courants comprennent des défauts intermittents de surtension du bus CC, des vibrations irrégulières du moteur causées par une commutation instable ou l’échec du variateur à initialiser l’étage de puissance au démarrage.

Cette carte nécessite-t-elle un flashage du micrologiciel lors de son remplacement ?

Bien que le matériel fournisse l’interface, l’unité de commande du variateur (BCU/ZCU) gère la logique. Toutefois, après le remplacement d’une carte 3AXD50000019758, il est fortement recommandé d’effectuer une procédure d’identification des paramètres (ID Run) afin d’étalonner l’interface en fonction des caractéristiques spécifiques du moteur et de l’ensemble de puissance.

Directives d’installation et de sécurité pour l’ingénierie

• Avertissement concernant la tension résiduelle : Avant d’accéder au QINT-781 ou de le remplacer, assurez-vous que le variateur a été déconnecté de l’alimentation CA pendant au moins 20 minutes. Utilisez un voltmètre certifié pour vérifier que la tension du bus CC est descendue sous 50 VCC. Le non-respect de cette consigne présente un risque mortel d’arc électrique.

• Manipulation des câbles à fibre optique et en nappe : Cette carte utilise des connecteurs haute sensibilité pour la commande des grilles. Assurez-vous que tous les câbles en nappe sont correctement alignés, insérés et verrouillés. Évitez les courbures prononcées des liaisons à fibre optique connectées à l’interface, car des microfissures peuvent provoquer une perte de signal et le déclenchement du variateur sous charge.

• Protection contre les décharges électrostatiques : La carte 3AXD50000019758 contient des composants CMOS sensibles. L’installation doit être effectuée dans un environnement protégé contre les décharges électrostatiques, avec un bracelet antistatique relié à la terre, afin d’éviter des dommages latents susceptibles d’entraîner une défaillance prématurée de la carte sur site.

• Couple de serrage : Lors de la fixation de la carte sur les entretoises, utilisez un tournevis dynamométrique réglé sur 0,8 Nm. Un serrage excessif peut provoquer des microfissures dans le circuit imprimé multicouche et entraîner des défauts intermittents lors de la dilatation thermique.
