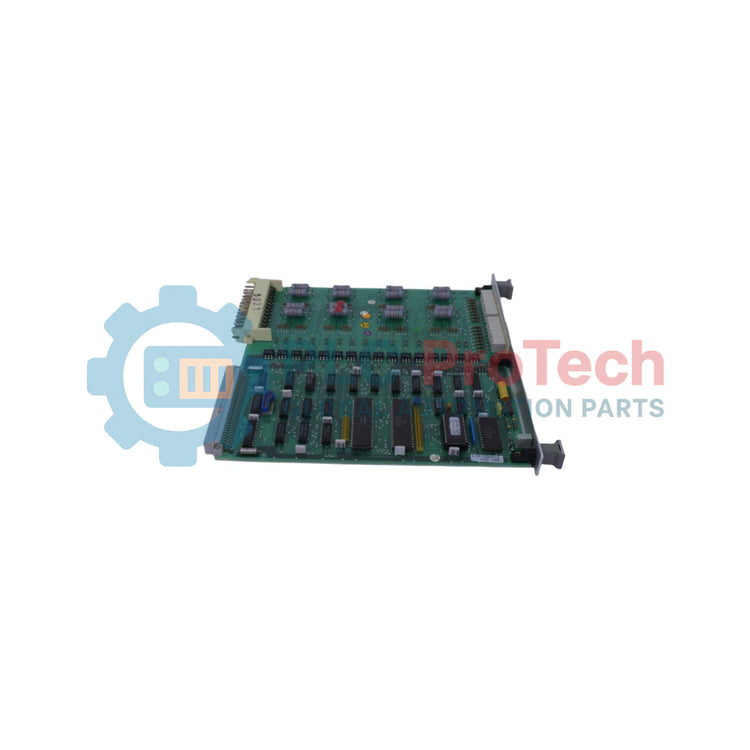

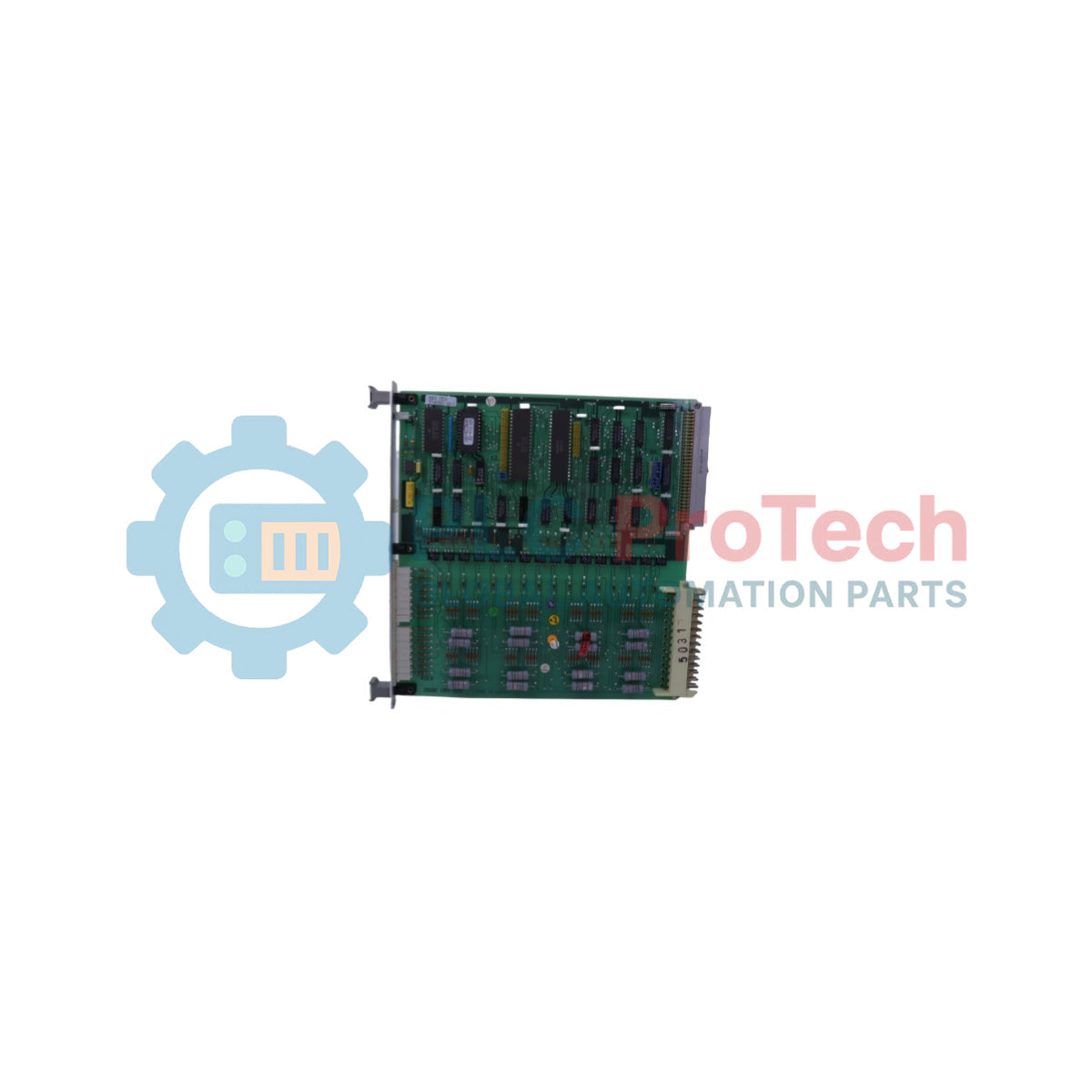

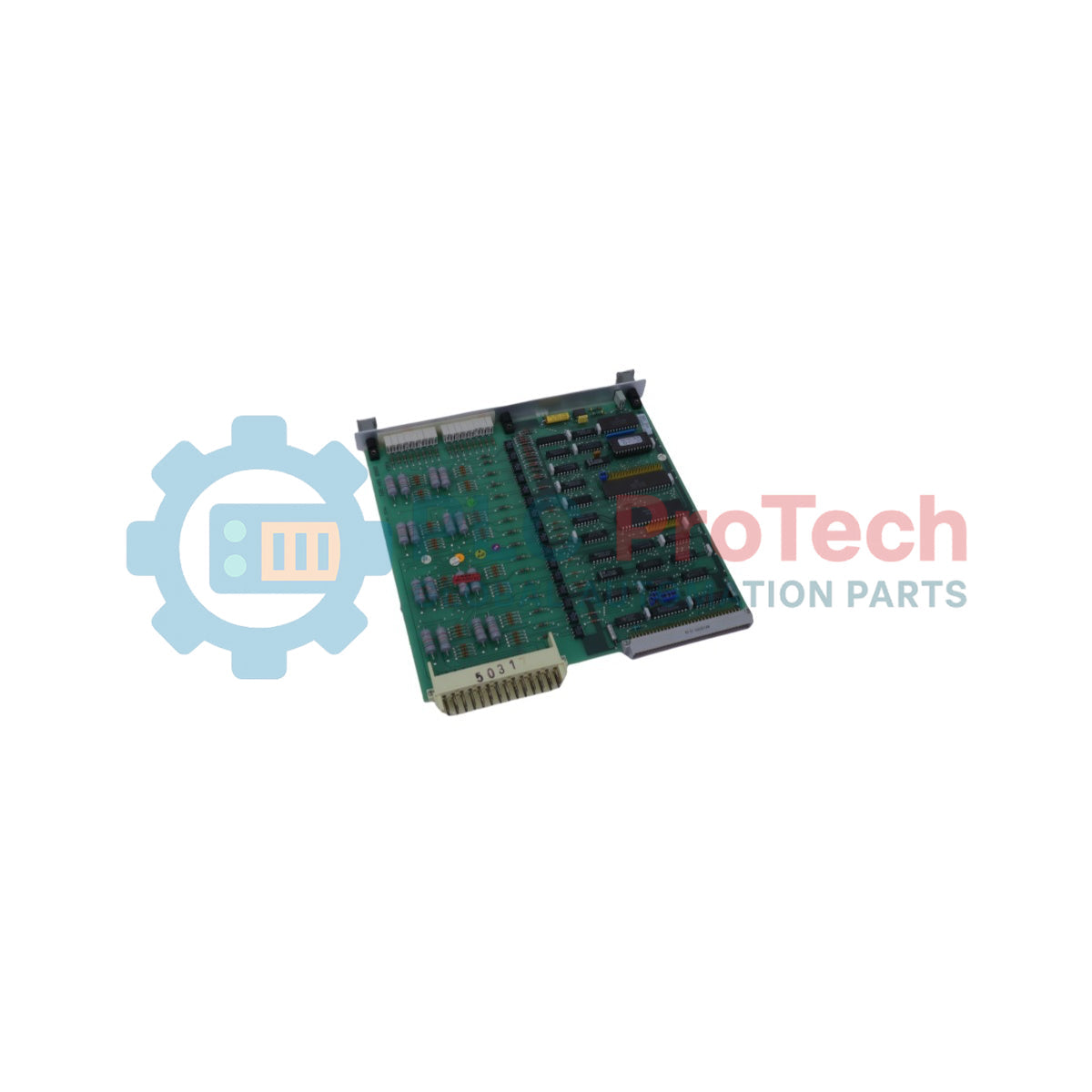

ABB DSDI131 57160001-GV Module d’entrée numérique E/S S100

Description

L'ABB DSDI131 57160001-GV est un module d'entrées numériques conçu pour être intégré aux systèmes de contrôle distribué ABB S100 I/O. Ce module constitue une interface essentielle pour acquérir les signaux d'entrée discrets provenant d'appareils de terrain industriels tels que des capteurs, des interrupteurs et des contacteurs, et les convertir en niveaux logiques internes pour l'architecture globale de contrôle. Conçu pour les environnements d'automatisation des procédés à haute disponibilité, le DSDI131 57160001-GV assure un traitement et une surveillance fiables des signaux dans des applications industrielles exigeantes.

En tant que membre de la famille de produits d'E/S S100, le DSDI131 57160001-GV se monte directement dans des racks système standard et s'interface parfaitement avec les unités centrales de traitement et les liaisons de communication des nœuds. Sa conception électronique robuste assure une isolation galvanique entre les signaux de terrain et la logique interne du système, protégeant le matériel de contrôle sensible contre les transitoires électriques et les boucles de masse.

Caractéristiques

• Composant natif de l'architecture du système d'E/S ABB S100
• Acquisition multicanal de signaux discrets provenant d'appareils de terrain industriels
• Entrées isolées optiquement pour une meilleure immunité au bruit et une protection accrue du système
• Format standardisé conçu pour un montage en rack dans des armoires DCS
• Connexion directe au bus du fond de panier pour la distribution de l'alimentation et l'échange de données

Applications

• Systèmes de contrôle distribués (DCS) pour les industries de transformation
• Automatisation des centrales électriques et contrôle des turbines
• Installations de traitement en amont et en aval dans les secteurs du pétrole et du gaz
• Usines de fabrication de produits chimiques et pétrochimiques
• Systèmes de contrôle des installations de traitement de l'eau et des eaux usées

Spécifications techniques

Directives d'installation

1. Vérifiez que la référence DSDI131 57160001-GV correspond à la documentation de votre système et aux exigences relatives à l'emplacement dans le rack.
2. Assurez-vous que toute l'alimentation du rack d'E/S S100 concerné et du câblage de terrain associé est complètement coupée avant de manipuler le matériel.
3. Inspectez les connecteurs du module et les broches du fond de panier afin de détecter tout signe de dommage physique, de contamination ou de broche tordue.
4. Alignez soigneusement le module sur les rails de guidage prévus dans le rack d'E/S S100, puis insérez-le fermement dans le connecteur du fond de panier.
5. Fixez tous les mécanismes de retenue ou les vis de montage afin d'empêcher tout desserrage dû aux vibrations industrielles.
6. Raccordez le câblage des entrées de terrain aux borniers désignés conformément aux schémas de boucle de l'installation.
7. Réactivez le système et vérifiez le bon diagnostic du module ainsi que l'état des entrées via la station de travail d'ingénierie ou l'interface du contrôleur.
