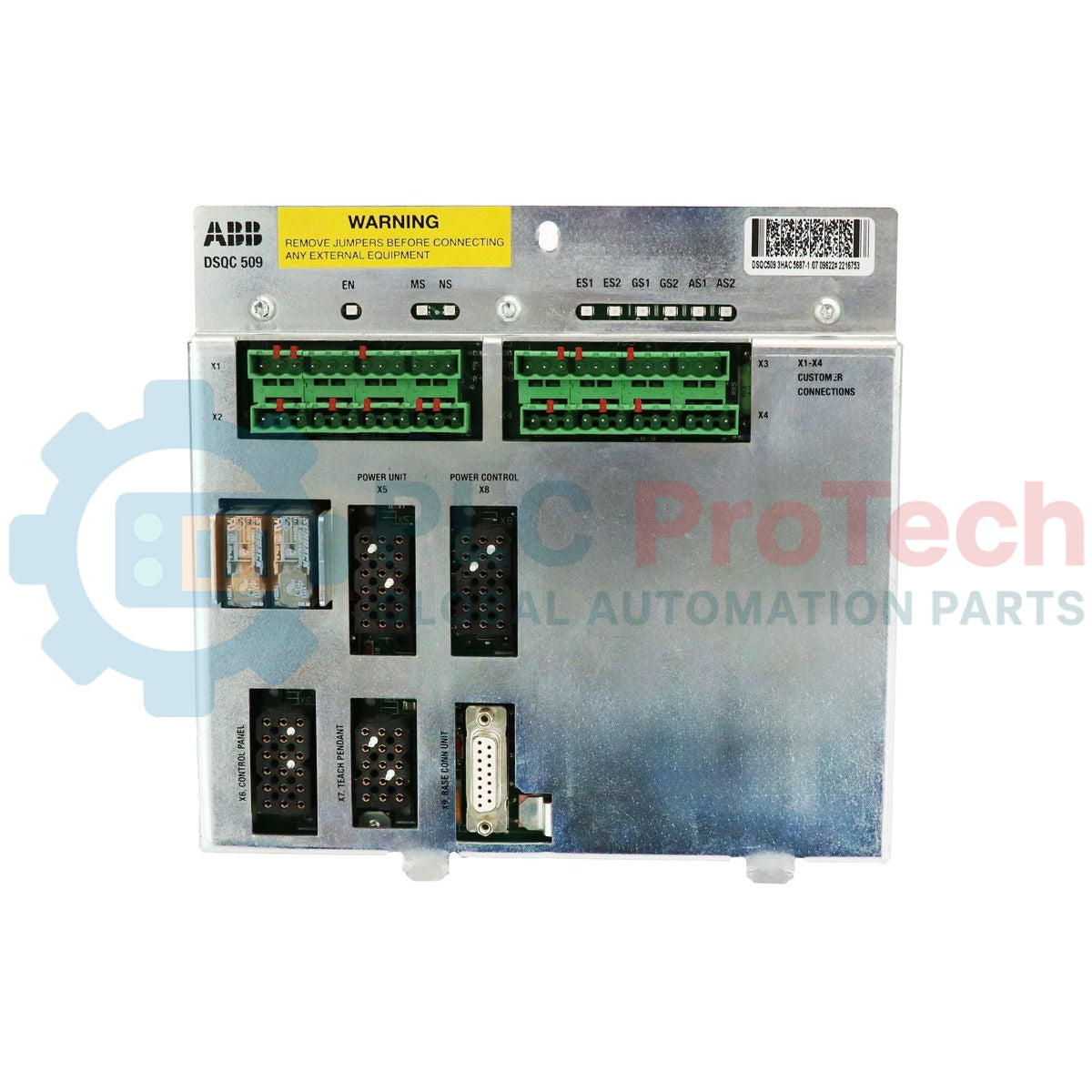

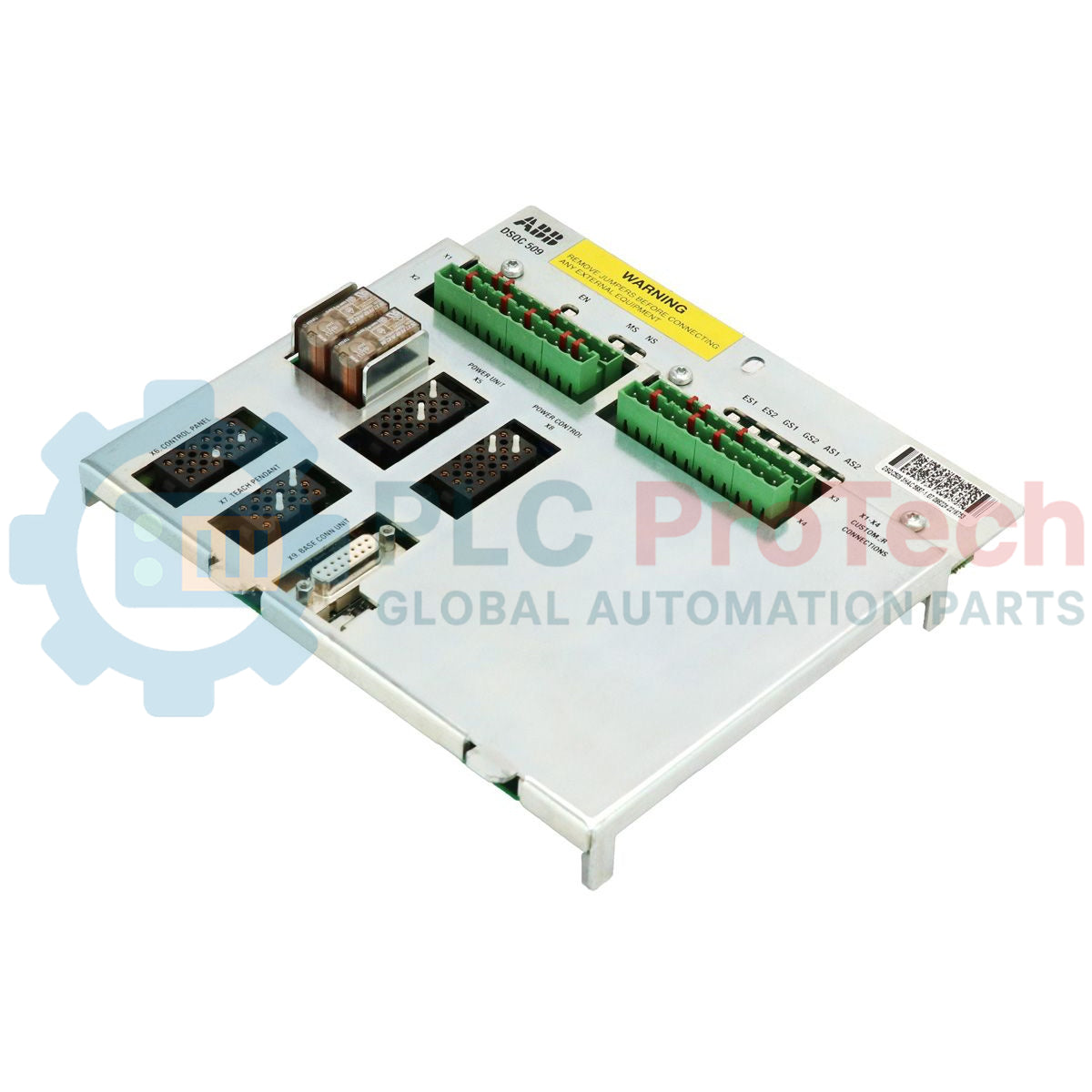

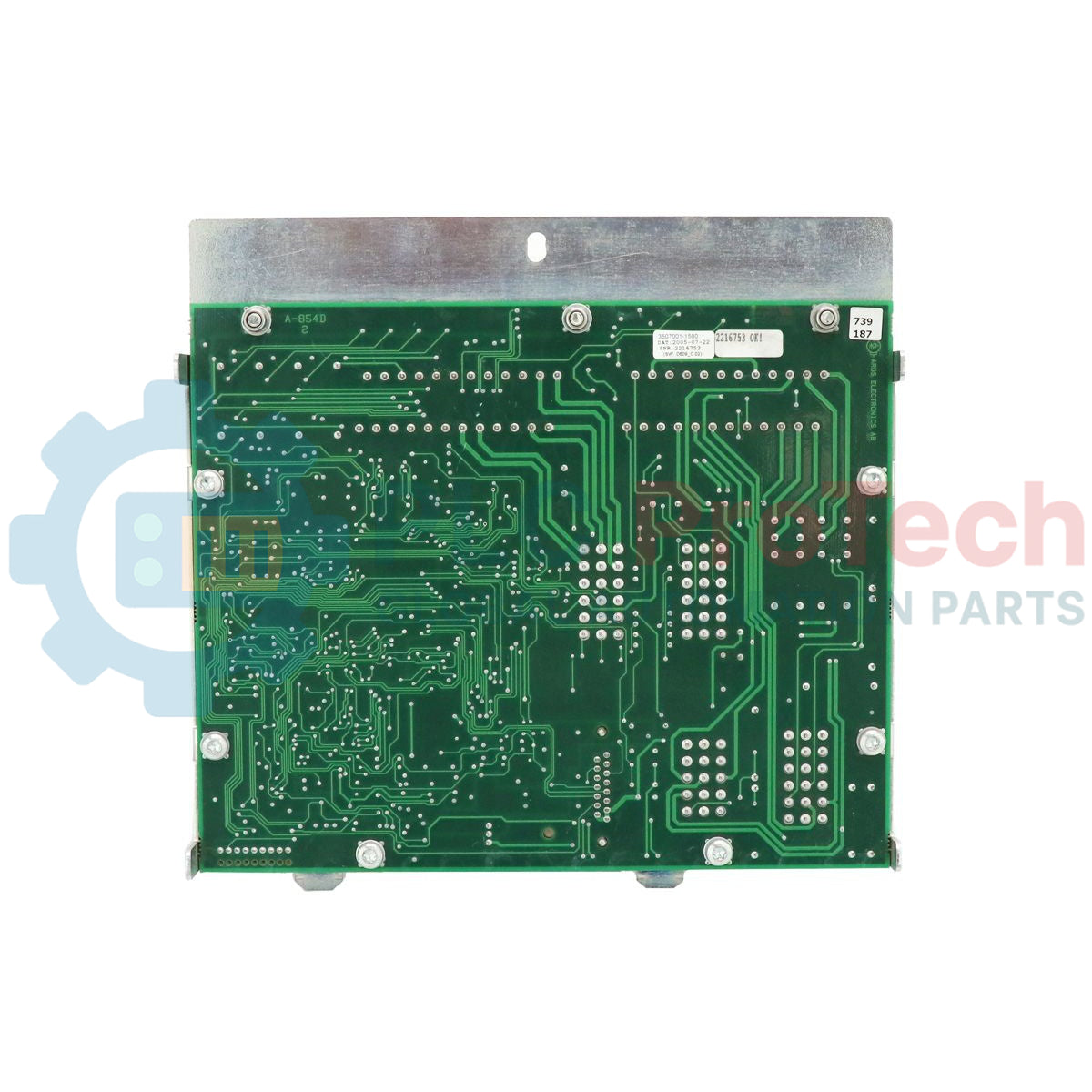

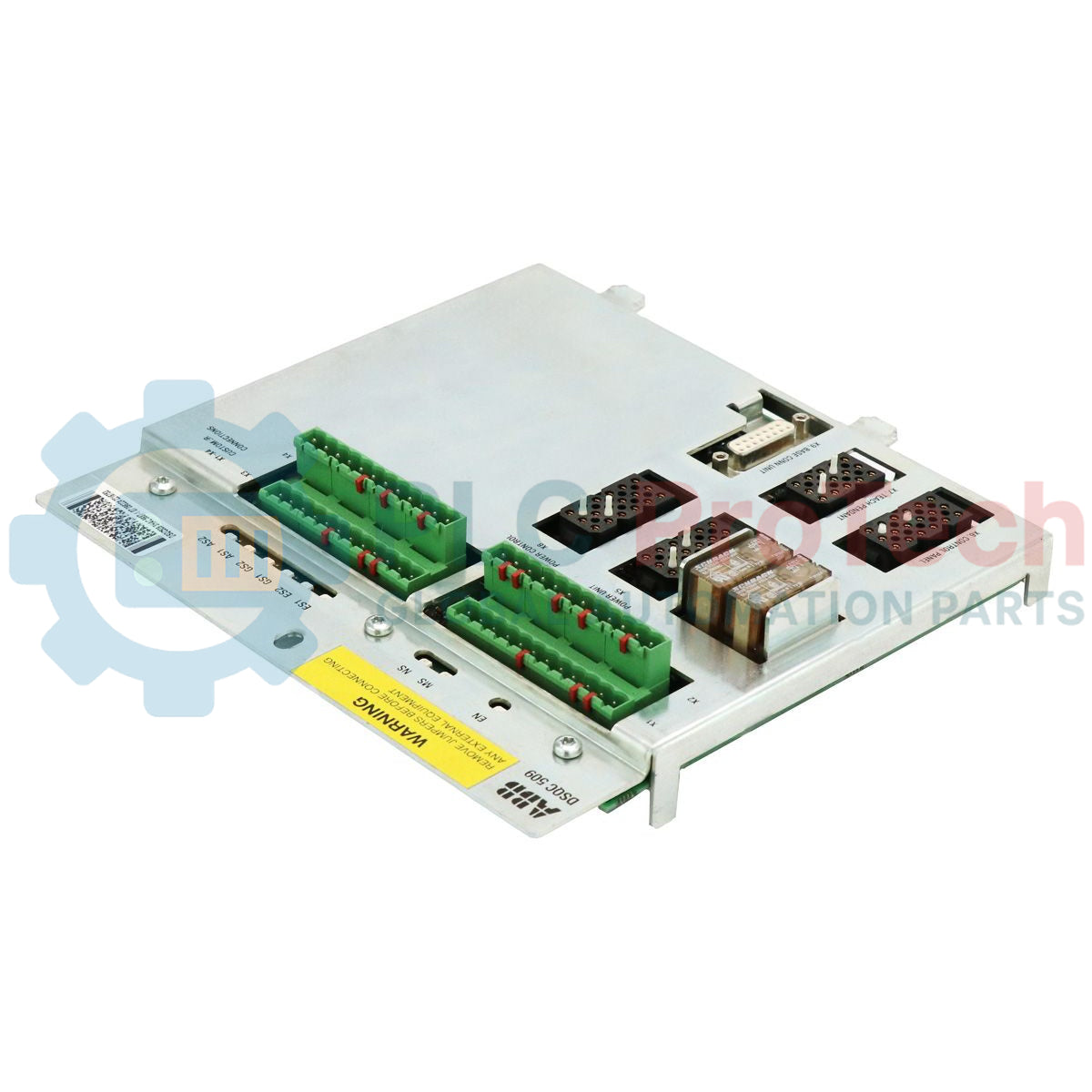

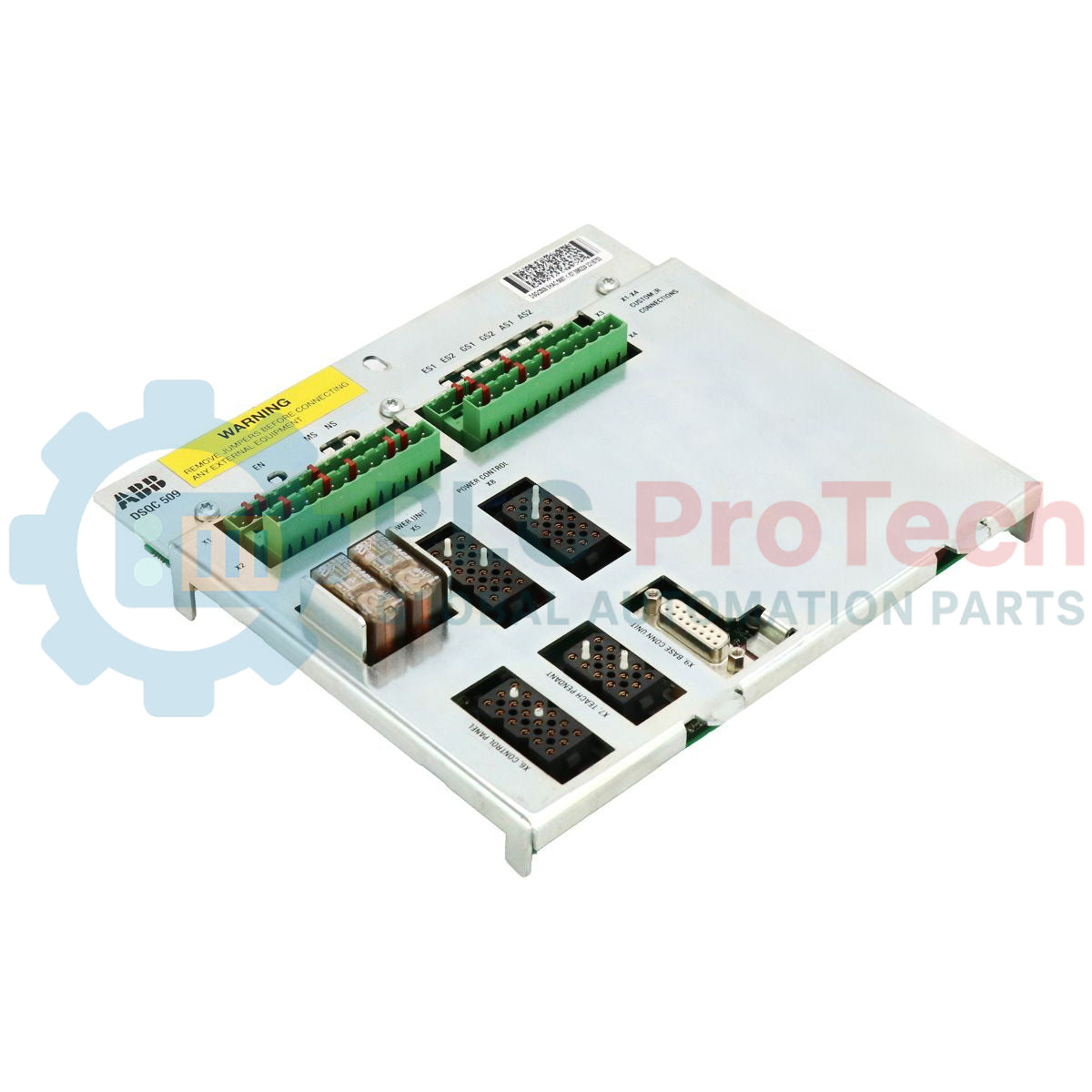

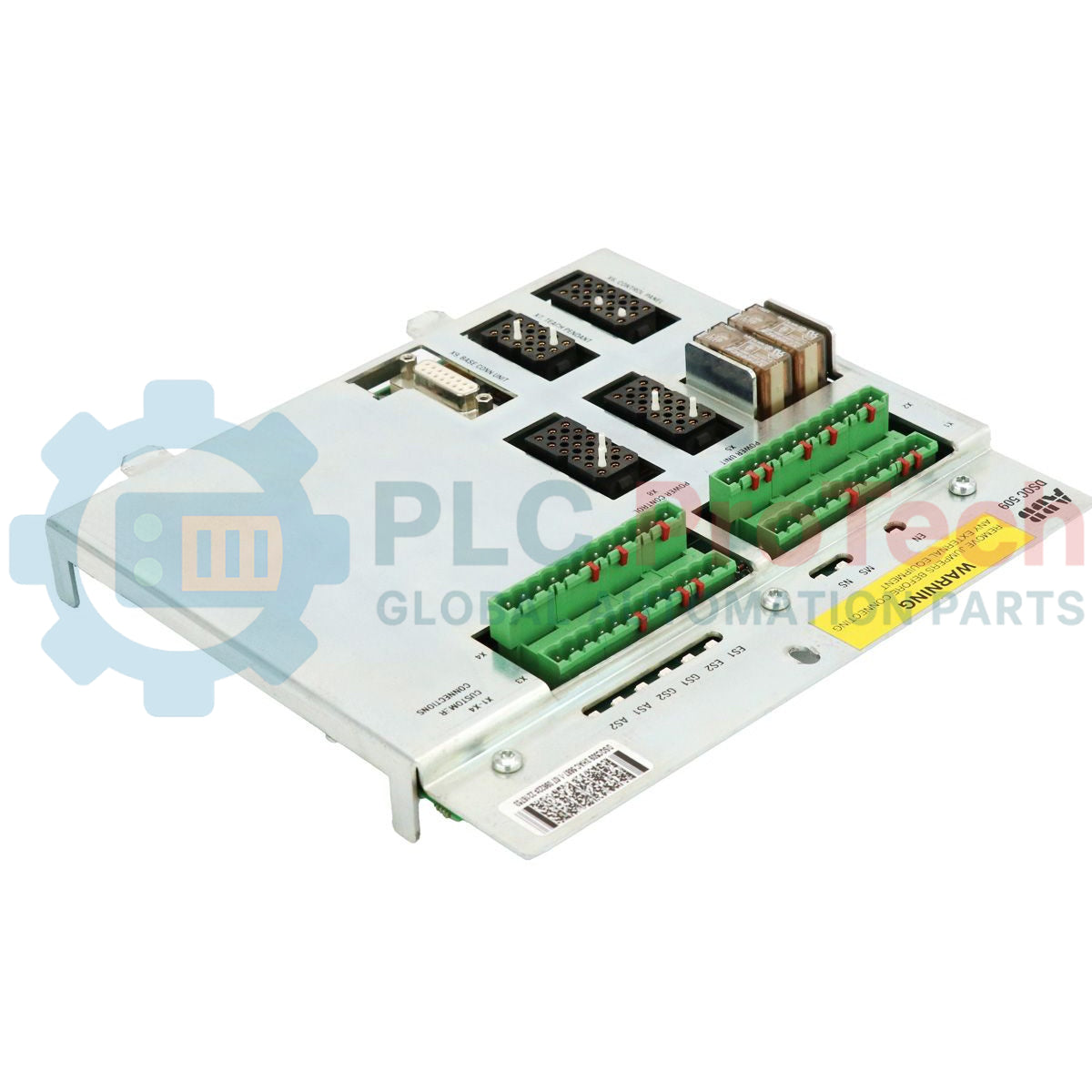

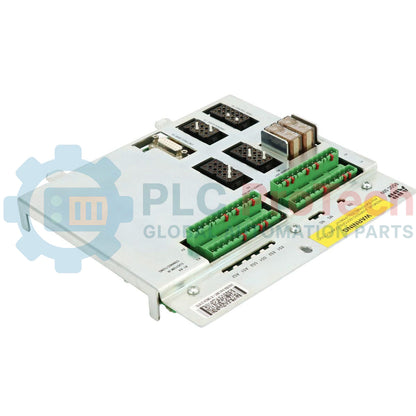

ABB DSQC-509 3HAC5687-1 (DSQC509) Unité de panneau

Présentation du produit

Le 3HAC5687-1 (3HAC56871) est une unité d’interface de panneau haute précision conçue pour les contrôleurs robotiques ABB de la série S4. Ce composant de communication essentiel sert de passerelle matérielle principale entre les dispositifs d’interface de l’opérateur et la logique de traitement principale du contrôleur. Principalement déployé dans des environnements de production à forte intensité — notamment la peinture automobile, le soudage à l’arc de précision et la manutention de matériaux en salle blanche — le 3HAC5687-1 garantit l’intégrité de la chaîne de sécurité et la transmission fiable des signaux de commande. Grâce à l’intégration de circuits spécialisés pour la gestion des signaux d’arrêt d’urgence et de la communication avec le FlexPendant, cette unité de panneau réduit la latence des signaux et prévient les erreurs affectant l’ensemble du système, contribuant ainsi directement à accroître la sécurité opérationnelle et à réduire les cycles de maintenance imprévus.

Configuration technique

Le 3HAC5687-1 est un assemblage électronique spécialisé logé dans un châssis robuste désigné comme type 34x28x8. Ce module est conçu pour gérer plusieurs canaux de communication à grande vitesse tout en maintenant une isolation galvanique entre les circuits logiques basse tension et les interfaces de commande externes. Il dispose de ports dédiés aux communications série et aux protocoles Ethernet industriels, conformément aux normes élevées des divisions Modicon et Robotics. Le matériel est conçu pour être monté directement dans le système de rack du contrôleur, au moyen d’interfaces de connecteurs haute densité facilitant le remplacement rapide. La gestion interne de l’alimentation de l’unité est optimisée afin de consommer un courant minimal tout en assurant une clarté maximale des signaux, même dans les environnements fortement perturbés par le bruit électromagnétique généré par des servomoteurs de forte puissance et des alimentations haute fréquence.

Caractéristiques techniques

FAQ technique

Le 3HAC5687-1 est-il compatible avec les contrôleurs de la série IRC5 ?

Bien que cet identifiant de produit spécifique soit classé dans la gamme des contrôleurs S4, il peut être utilisé dans certaines configurations de transition entre anciennes et nouvelles générations. Toutefois, pour les systèmes IRC5 standard, une variante DSQC plus récente est généralement requise. Vérifiez toujours la documentation « As-Built » du système.

Comment cette unité de panneau gère-t-elle les signaux d’arrêt d’urgence ?

Le 3HAC5687-1 contient des circuits redondants qui surveillent la boucle d’arrêt d’urgence. Si la continuité de la boucle est interrompue, l’unité de panneau déclenche immédiatement une interruption du processeur principal, qui active les freins mécaniques du bras robotisé afin de garantir un arrêt de sécurité instantané.

Quelles sont les principales causes de défaillance de ce module spécifique ?

Les modes de défaillance les plus courants sont liés à des broches de connecteur endommagées en raison d’une insertion incorrecte du câble, ou à une contrainte thermique exercée sur les condensateurs internes lorsque les ventilateurs de refroidissement de l’armoire du contrôleur ne sont pas entretenus, ce qui entraîne des pertes de communication intermittentes.

Guide d’ingénierie et d’installation

• Alignement des connecteurs : Lors de l’installation du 3HAC5687-1, inspectez visuellement les broches du fond de panier du contrôleur avant l’insertion. Une insertion forcée dans un connecteur mal aligné peut endommager définitivement l’unité de panneau et la carte mère, entraînant une réparation beaucoup plus importante.

• Exigences de mise à la terre : Assurez-vous que l’armoire du contrôleur est correctement mise à la terre sur un point de terre commun. En tant que module de communication, le 3HAC5687-1 est sensible aux « rebonds de masse ». Une mauvaise mise à la terre peut introduire du bruit dans le flux de données série, provoquant un comportement imprévisible du robot ou de fausses alarmes « Défaut du système de sécurité ».

• Vérification du micrologiciel : Après le remplacement d’une unité de panneau, il est recommandé, conformément aux bonnes pratiques professionnelles, d’effectuer un démarrage à froid du contrôleur. Consultez le journal système via le Teach Pendant afin de vérifier que le nouveau matériel est reconnu et que les versions du micrologiciel de l’unité de panneau et du processeur principal sont synchronisées.

• Gestion des câbles : Utilisez des câbles blindés de qualité industrielle pour toutes les connexions au 3HAC5687-1. Fixez les câbles à l’aide des supports intégrés de retenue afin d’éviter toute contrainte mécanique sur les soudures du circuit imprimé, due aux vibrations constantes des machines lourdes situées à proximité.
