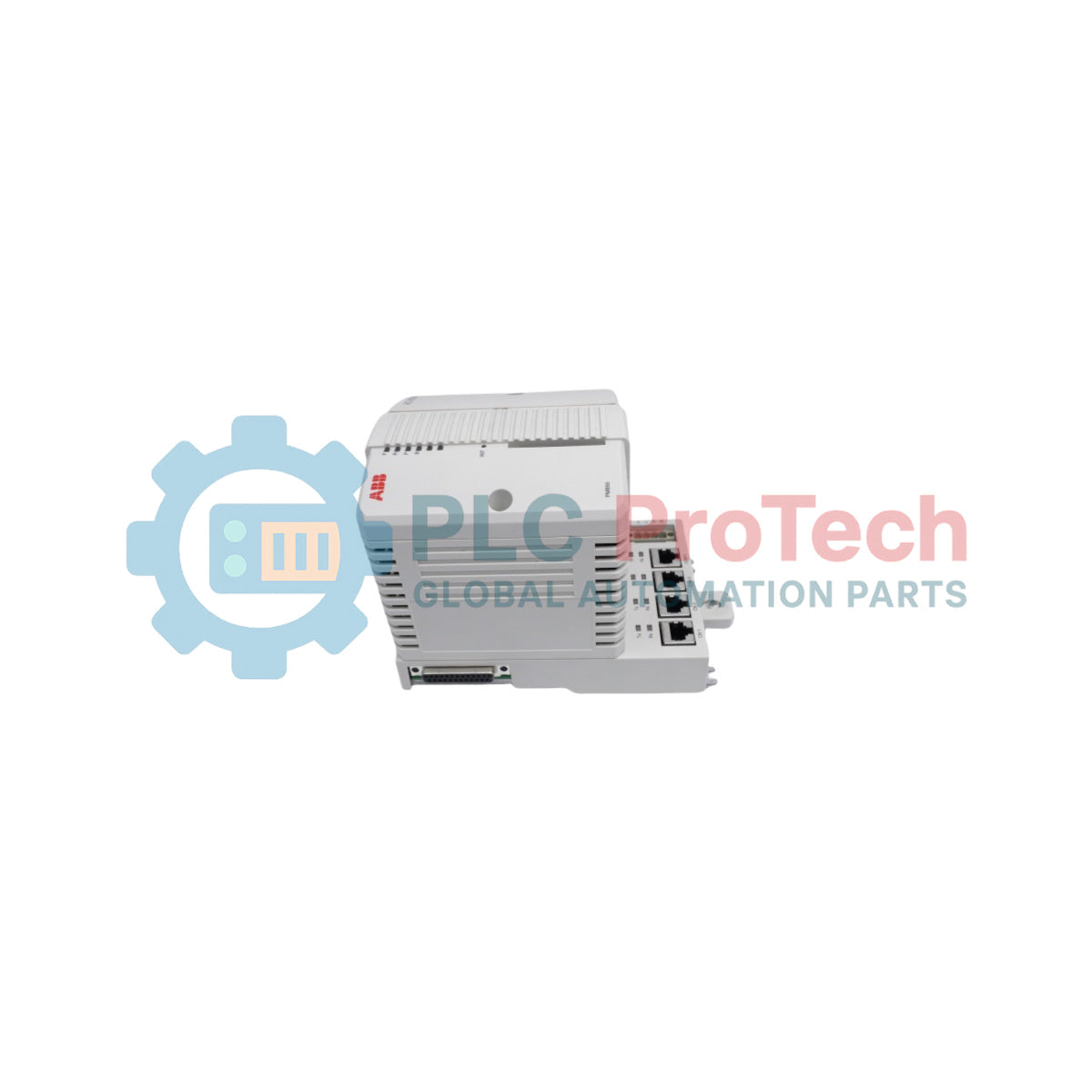

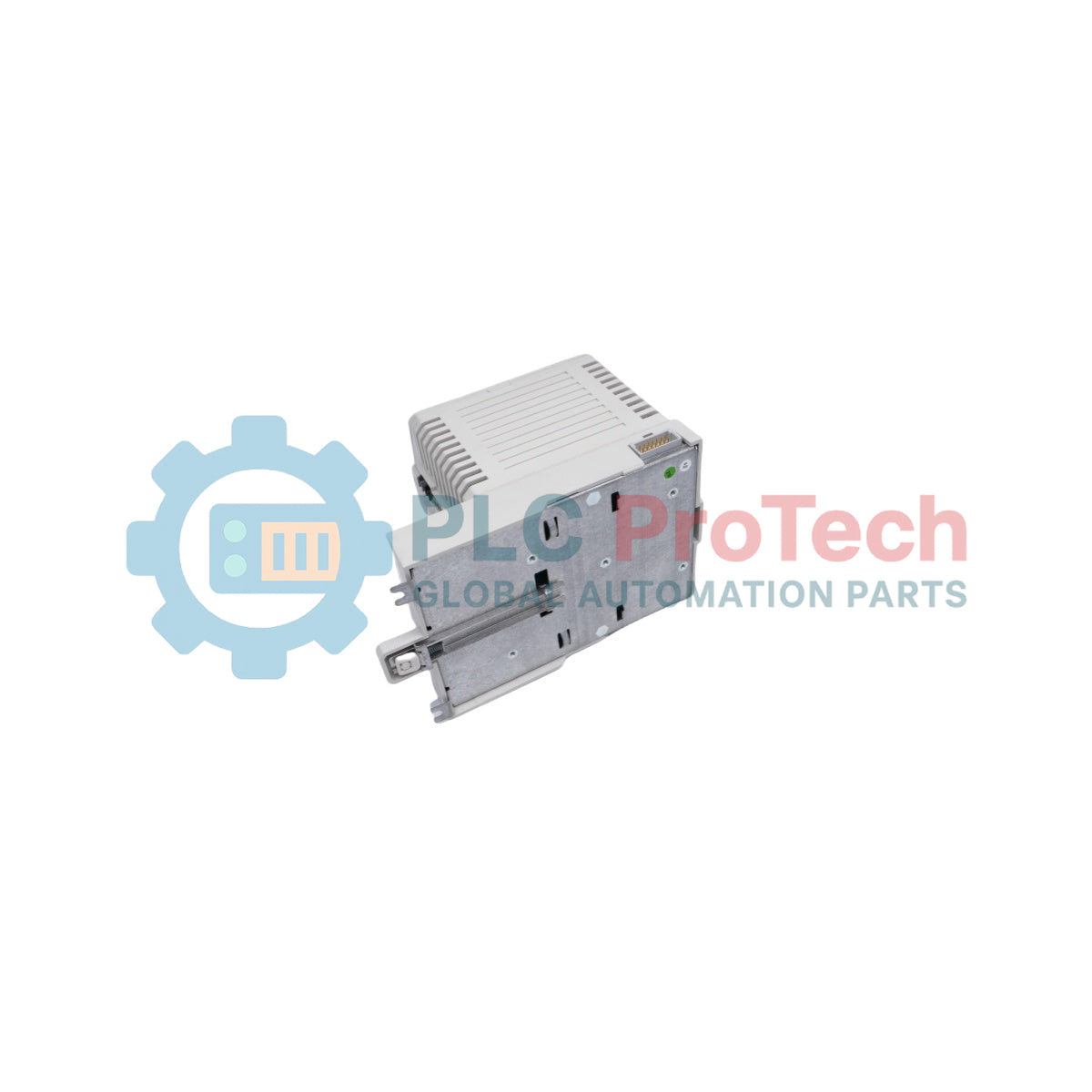

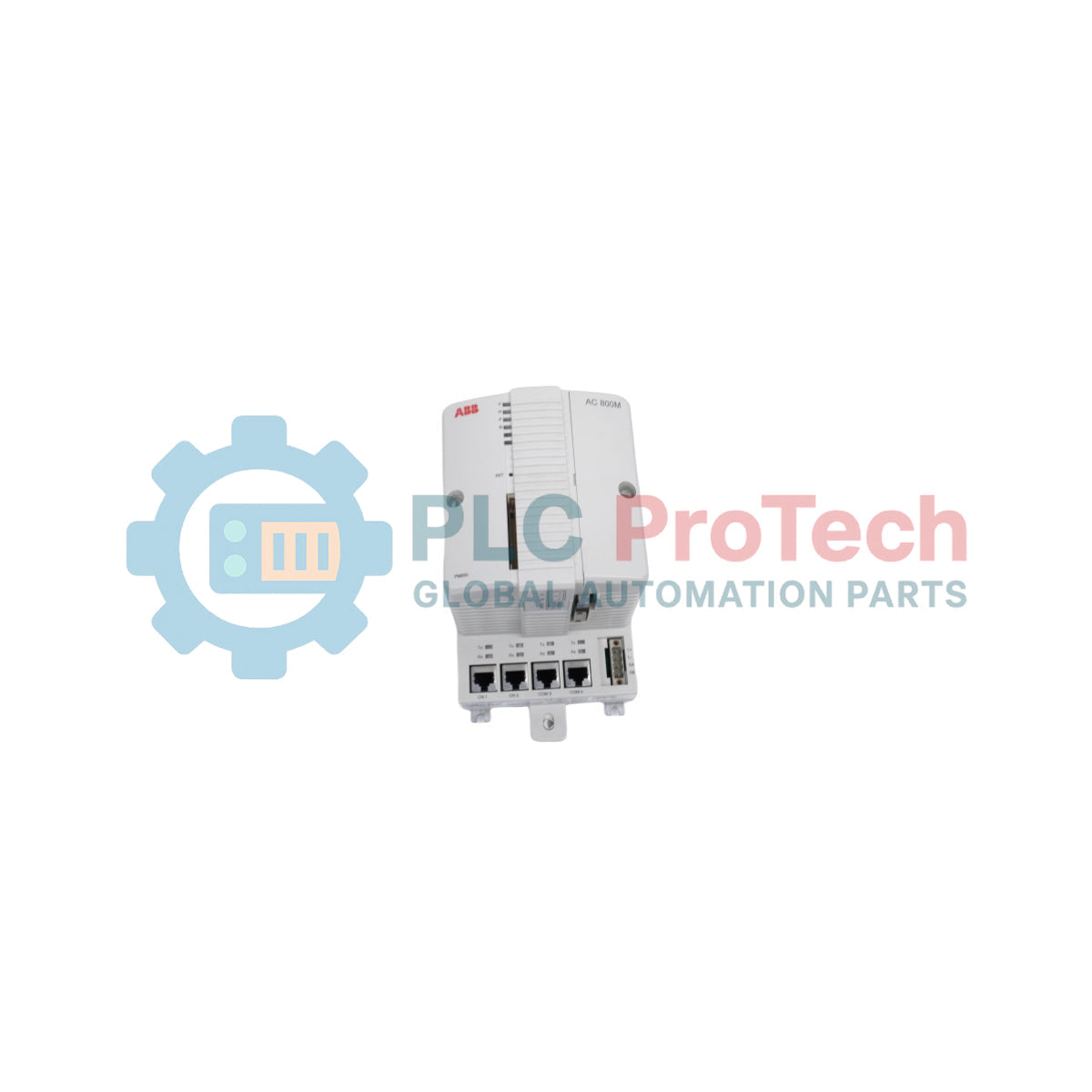

Kit d’unité processeur ABB PM856K01 3BSE018104R1 AC 800M

SKU PM856K01 3BSE018104R1

En stock

Garantie 12 mois
Retours gratuits sous 30 jours

Fabricant : ABB
N° de produit : PM856K01 3BSE018104R1
Pays d'origine :Suède
Type de produit : Kit d’unité de processeur
Code-barres : 8537101190
Paiement : Virement bancaire, Western Union
Poids : 1100g
Dimensions : 119 x 186 x 135 mm
Port d'expédition : Xiamen
Garantie : 12 mois

Description

L’ABB PM856K01 3BSE018104R1 est un kit d’unité processeur haute performance conçu pour l’architecture du système de contrôle AC 800M. Ce contrôleur central intègre un microprocesseur MPC860 fonctionnant à 48 MHz pour gérer la logique applicative en temps réel et les données de processus dans les boucles de contrôle industrielles. L’unité dispose de 8 Mo de SDRAM et de 2 Mo de PROM Flash pour le stockage du micrologiciel, avec une batterie interne dédiée assurant la sauvegarde de la mémoire volatile. Conçu pour une connectivité flexible, le PM856K01 comprend deux ports Ethernet pour les communications réseau, ainsi que deux interfaces série configurées pour l’utilisation des outils de maintenance et la prise en charge du modem. Il prend en charge l’extension modulaire via le ModuleBus électrique, permettant de connecter jusqu’à 12 unités d’E/S S800, ou via un ModuleBus optique pour des configurations de groupes étendues.

Fonctionnalités

Architecture intégrée à microprocesseur MPC860.
Capacité mémoire de 8 Mo de SDRAM et 2 Mo de PROM Flash.
Deux ports de communication Ethernet 10Base-T (CN1, CN2) prenant en charge les normes IEEE 802.3.
Deux ports série dédiés : COM3 (RS-232C avec prise en charge du modem) et COM4 (RS-232C pour les outils de maintenance).
Interface ModuleBus électrique pour la connexion locale de jusqu’à 12 unités d’E/S S800.
Réserve d’alimentation interne de 5 ms permettant l’arrêt contrôlé du système en cas de perte de la tension d’entrée.
Mécanisme compact de montage sur rail DIN coulissant et verrouillable.

Applications

Contrôle distribué des procédés dans les environnements de production industrielle à grande échelle.
Tâches d’automatisation à haute disponibilité nécessitant des voies de communication redondantes.
Extension modulaire de groupes de contrôle d’E/S dans les usines d’automatisation des procédés.

Spécifications techniques

Catégorie	Spécification
Fabricant	ABB
Modèle	PM856K01
ID produit	3BSE018104R1
Processeur	MPC860 à 48 MHz
Mémoire	SDRAM de 8 Mo, PROM Flash de 2 Mo
Entrée d’alimentation	24 V nominaux (19,2 V à 30 V CC)
Dissipation de puissance	5 W typiques (10 W max.)
Indice de protection	IP20 (EN60529, CEI 529)
Ports de communication	2 x Ethernet (RJ45), 2 x série RS-232C (RJ45)
Capacité d’E/S	Jusqu’à 12 unités d’E/S S800 (ModuleBus électrique)
Dimensions (L x H x P)	119 x 186 x 135 mm
Poids	1 100 g (2,4 lb)

Connexions/interfaces

Broche du connecteur	Fonction
CN1, CN2	Ethernet (IEEE 802.3, 10Base-T)
COM3	Liaison série RS-232C (avec prise en charge du modem)
COM4	Liaison série RS-232C (outil de maintenance)
Connecteur d’alimentation	Borne à vis à 4 broches (L+, L-, SA, SB)

Directives d’installation

Montage : Veillez à installer l’unité sur un rail DIN standard à l’aide du mécanisme intégré coulissant et verrouillable.
Mise à la terre : Vérifiez que la mise à la terre de l’alimentation (L-) et celle du châssis sont conformes aux normes de sécurité électrique afin d’éviter les interférences électromagnétiques.
Maintenance de la batterie : La batterie interne au lithium à faible débit (3,6 V, 950 mAh) fournit au moins 48 heures d’autonomie. Veillez à remplacer les batteries conformément aux protocoles de sécurité du site.
Routage des câbles : Maintenez un dégagement approprié pour les câbles Ethernet et série RJ45 afin d’éviter toute dégradation du signal.

Conformité et certifications

Directive EMC 89/336/CEE

FAQ

Quel est le microprocesseur principal utilisé dans l’unité de traitement ?

Le module utilise un microprocesseur MPC860 fonctionnant à une fréquence de 48 MHz.

Combien d’unités d’E/S S800 peuvent être connectées au ModuleBus électrique ?

Le module peut prendre en charge la connexion de jusqu’à 12 unités d’E/S S800 sur le ModuleBus électrique.

Quelle est la durée de sauvegarde habituelle de la batterie interne ?

La batterie interne au lithium offre une durée minimale de sauvegarde de la mémoire de 48 heures.

Quelles sont les exigences d’alimentation de l’unité de traitement ?

L’unité nécessite une alimentation nominale de 24 V CC, avec une plage de fonctionnement comprise entre 19,2 V CC et 30 V CC.
