Carte d’entrées numériques ABB S100 I/O 57160001-A/13 DSDI-110

Présentation du produit

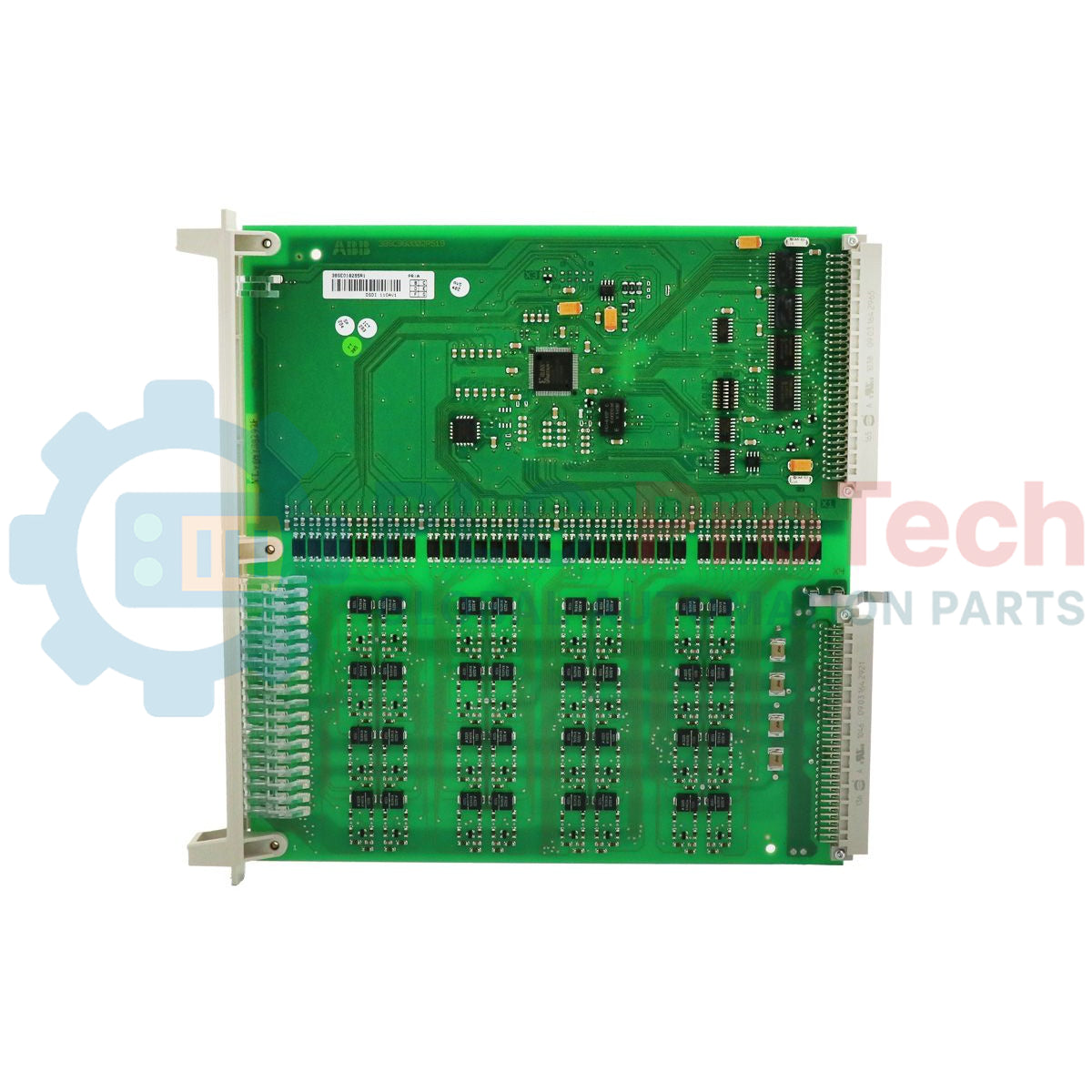

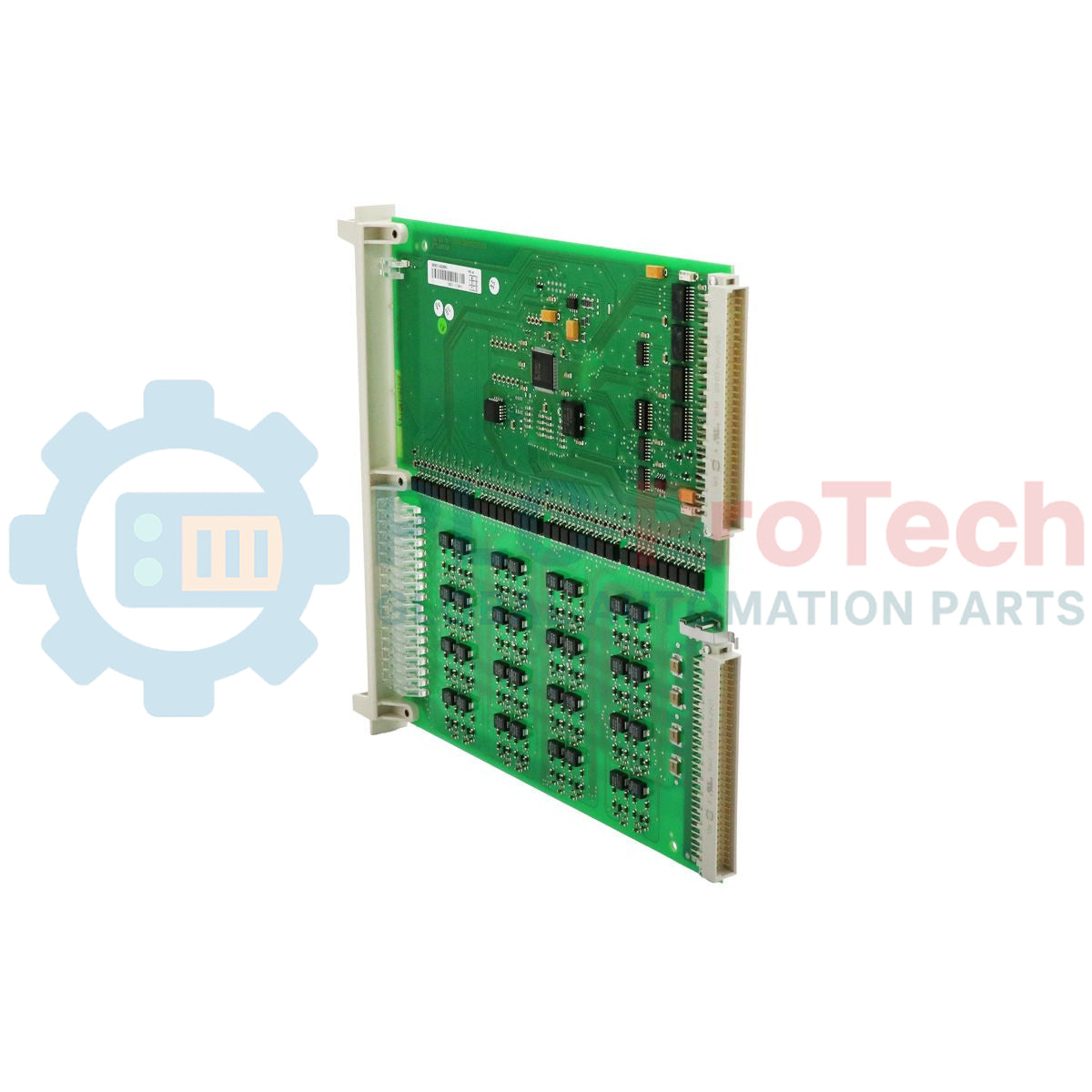

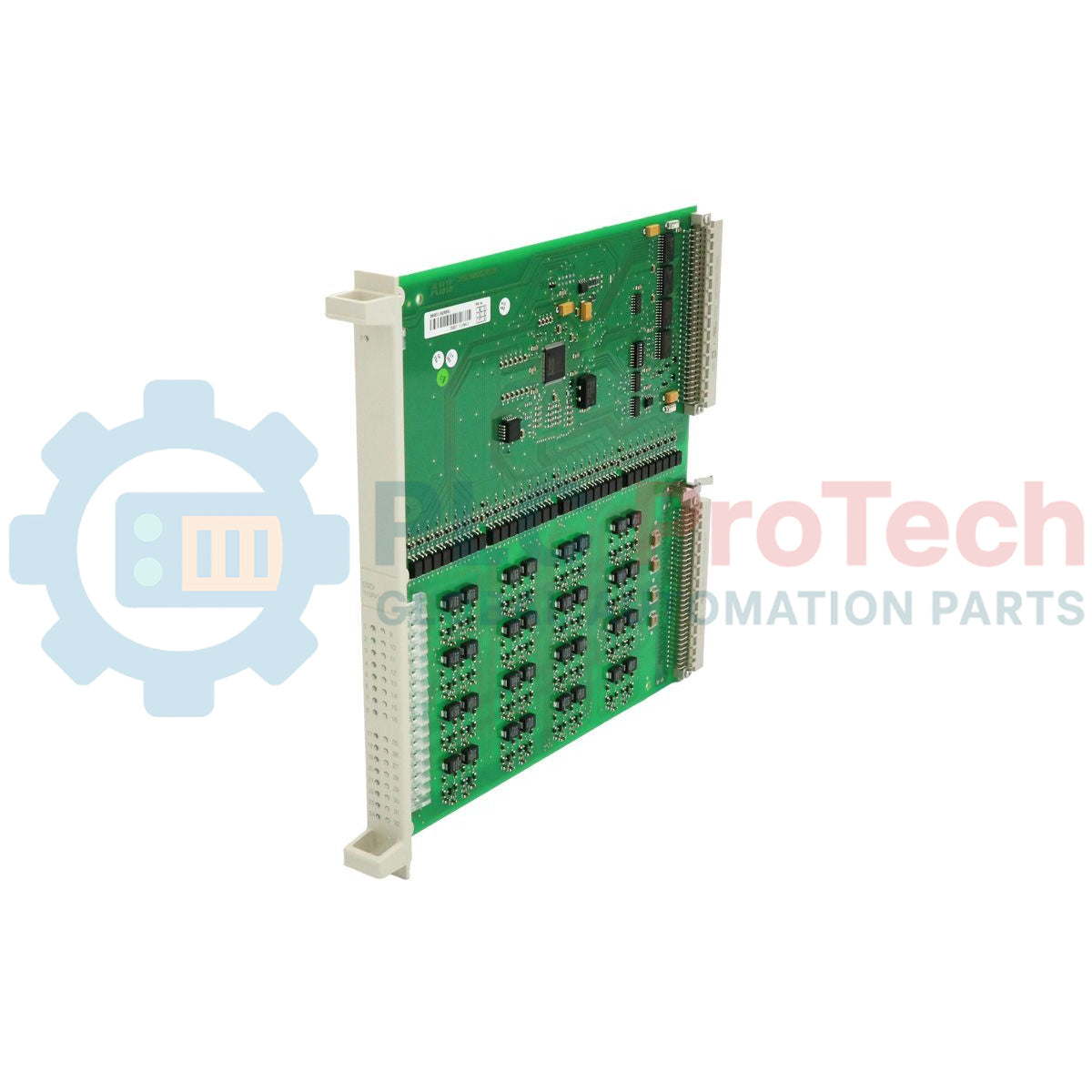

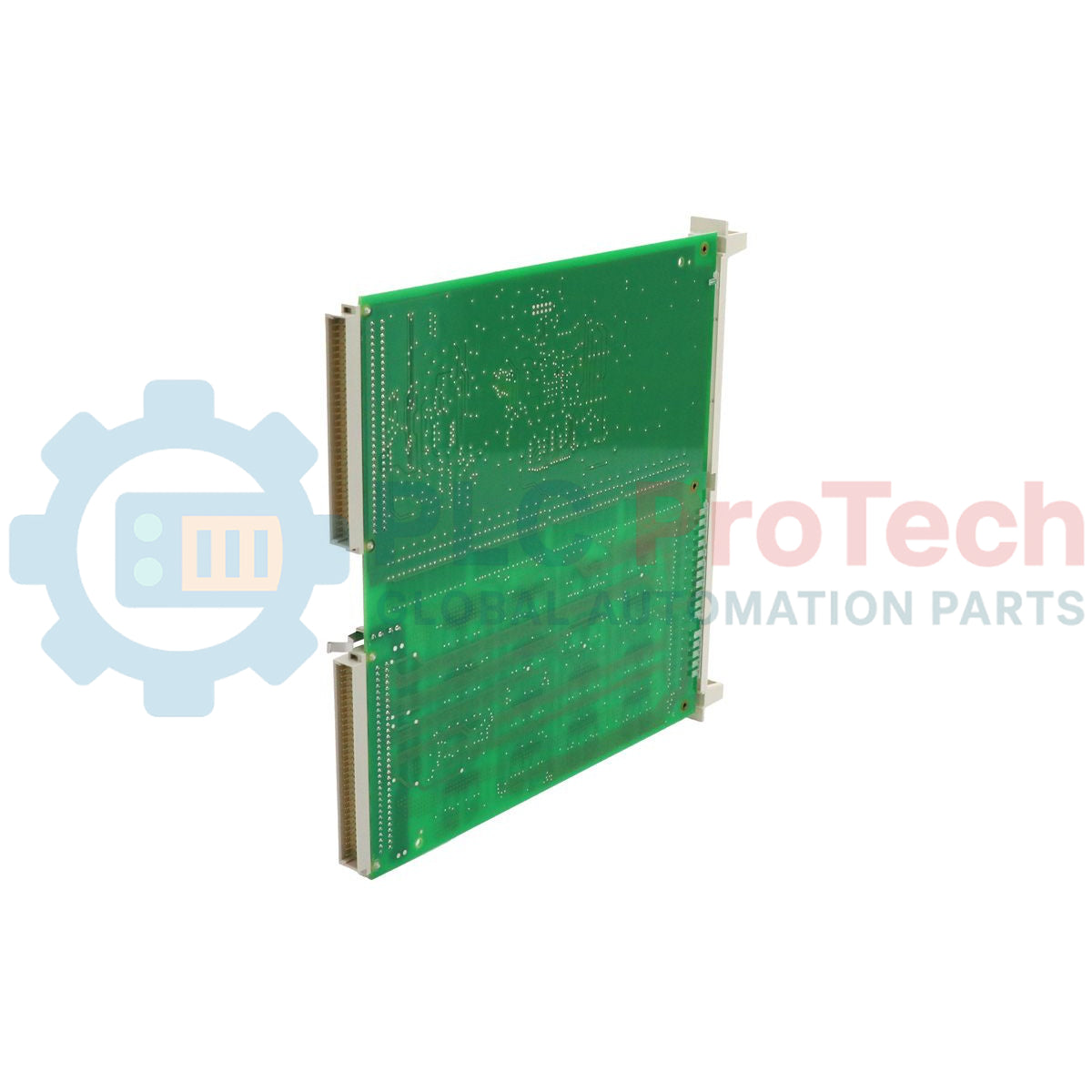

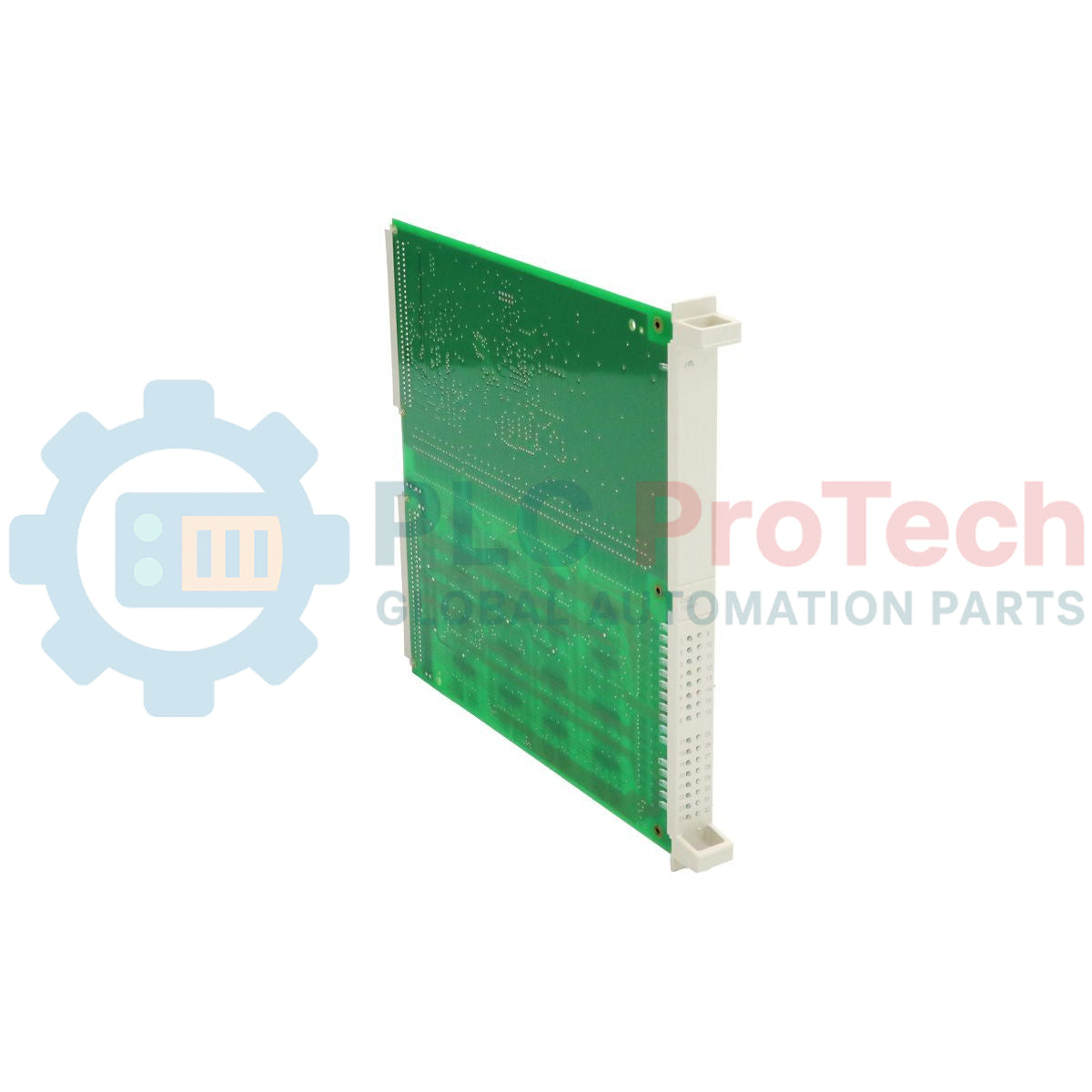

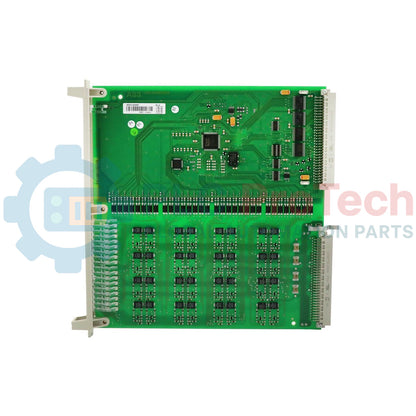

La DSDI 110 (ID produit : 57160001-A/13) est une carte d’entrées numériques haute densité appartenant au système ABB S100 I/O . Elle est conçue pour être utilisée avec Advant OCS avec le logiciel Master, 800xA et les contrôleurs MasterPiece 200/1 . La carte sert d’interface physique entre les capteurs de terrain externes et le système de contrôle, en traitant les signaux discrets provenant d’interrupteurs, de boutons-poussoirs et de contacts de relais. Elle comporte 32 voies d’entrée organisées en groupes et utilise une isolation optique pour protéger la logique interne du contrôleur contre les interférences électriques et les transitoires provenant du terrain.

Spécifications techniques

Informations de commande

Guide d’ingénierie et d’installation

Câblage et blindage

Tous les signaux d’entrée numériques doivent être câblés à l’aide de câbles à paires torsadées. Dans les environnements fortement parasités, il est recommandé d’utiliser des câbles blindés. Le blindage doit être mis à la terre en un seul point, généralement sur la barre de mise à la terre du sous-châssis, afin d’éviter les boucles de masse. Vérifiez que l’alimentation de terrain 24 V CC est stable et respecte les spécifications d’ondulation requises par le bus d’E/S S100.

Précautions relatives au remplacement du module

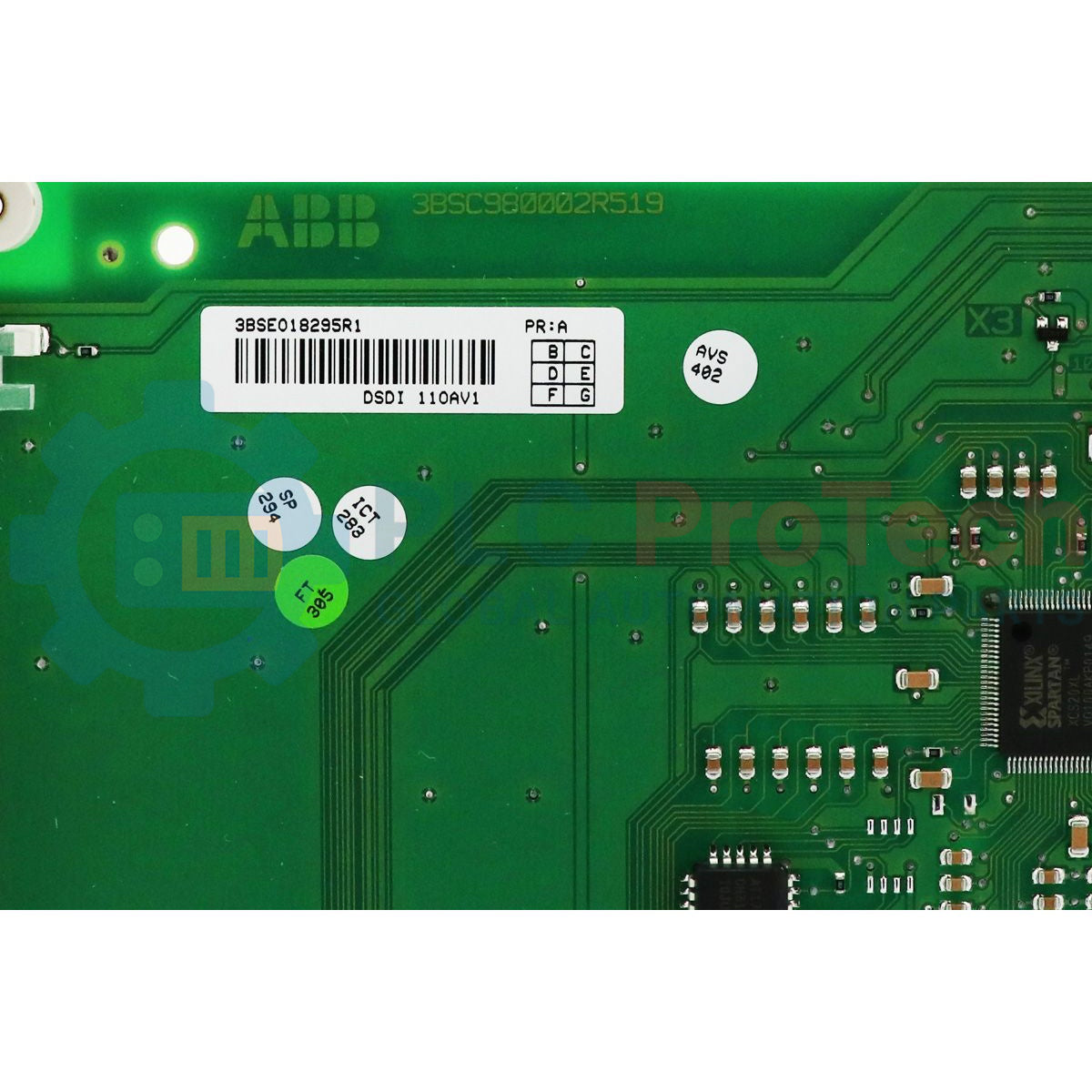

Lors du remplacement d’une carte 57160001-A/13 existante par le nouveau modèle de remplacement 3BSE018295R1, vérifiez la révision matérielle et les réglages des cavaliers (le cas échéant) sur le fond de panier ou sur la carte elle-même. Le système d’E/S S100 prend en charge le remplacement à chaud dans de nombreuses configurations, mais il est recommandé de mettre hors tension la branche d’E/S concernée si la sécurité du procédé le permet, afin d’éviter les courts-circuits accidentels lors de l’insertion.

Cycle de vie et obsolescence

Le DSDI 110 est un composant ancien des écosystèmes Advant OCS et MasterPiece. Bien qu’il soit toujours disponible comme pièce de rechange, les utilisateurs doivent tenir compte de son état dans le cycle de vie. Le 3BSE018295R1 constitue le remplacement fonctionnel actuel. Il est fortement recommandé de conserver un stock de pièces de rechange critiques correspondant à au moins 10 % de la base installée pour les sites fonctionnant 24 h/24 et 7 j/7, car les délais d’approvisionnement des pièces S100 obsolètes peuvent varier.

Erreurs courantes d’installation

• Polarités incorrectes : Inverser le commun de l’entrée 24 V CC peut entraîner l’absence de réponse des canaux ou endommager les opto-coupleurs.

• Installation sur le fond de panier : Assurez-vous que la carte est correctement insérée dans le rack et que les vis de verrouillage sont serrées. Un mauvais contact avec le connecteur du bus S100 peut provoquer des erreurs intermittentes « Module absent » dans les diagnostics du contrôleur.

FAQ

• Q : Puis-je utiliser le DSDI 110 dans un système 800xA ?

• R : Oui, le DSDI 110 est compatible avec les systèmes 800xA qui utilisent des racks d’E/S S100 connectés via CI810 ou des extensions de bus équivalentes.

• Q : Quelle est la différence entre 57160001-A/13 et 3BSE018295R1 ?

• R : 57160001-A/13 est la référence de fabrication d’origine. 3BSE018295R1 est le nouveau numéro de commande global ABB correspondant à l’unité de remplacement équivalente. Ils sont fonctionnellement identiques.

• Q : Comment identifier un canal défectueux ?

• R : Vérifiez l’état des voyants LED sur le panneau avant du DSDI 110. Si le signal d’entrée est présent sur le bornier (mesuré avec un multimètre), mais que le voyant correspondant et la variable du contrôleur ne se mettent pas à jour, l’opto-coupleur interne de ce canal est peut-être défaillant.

• Q : Une protection externe par fusible est-elle requise ?

• R : Bien que la carte dispose d’une protection interne, les bonnes pratiques d’ingénierie prévoient de protéger par fusibles la distribution de l’alimentation de terrain 24 V CC par groupes, afin d’éviter qu’un seul court-circuit sur le terrain ne mette hors service l’ensemble de la carte d’E/S.
