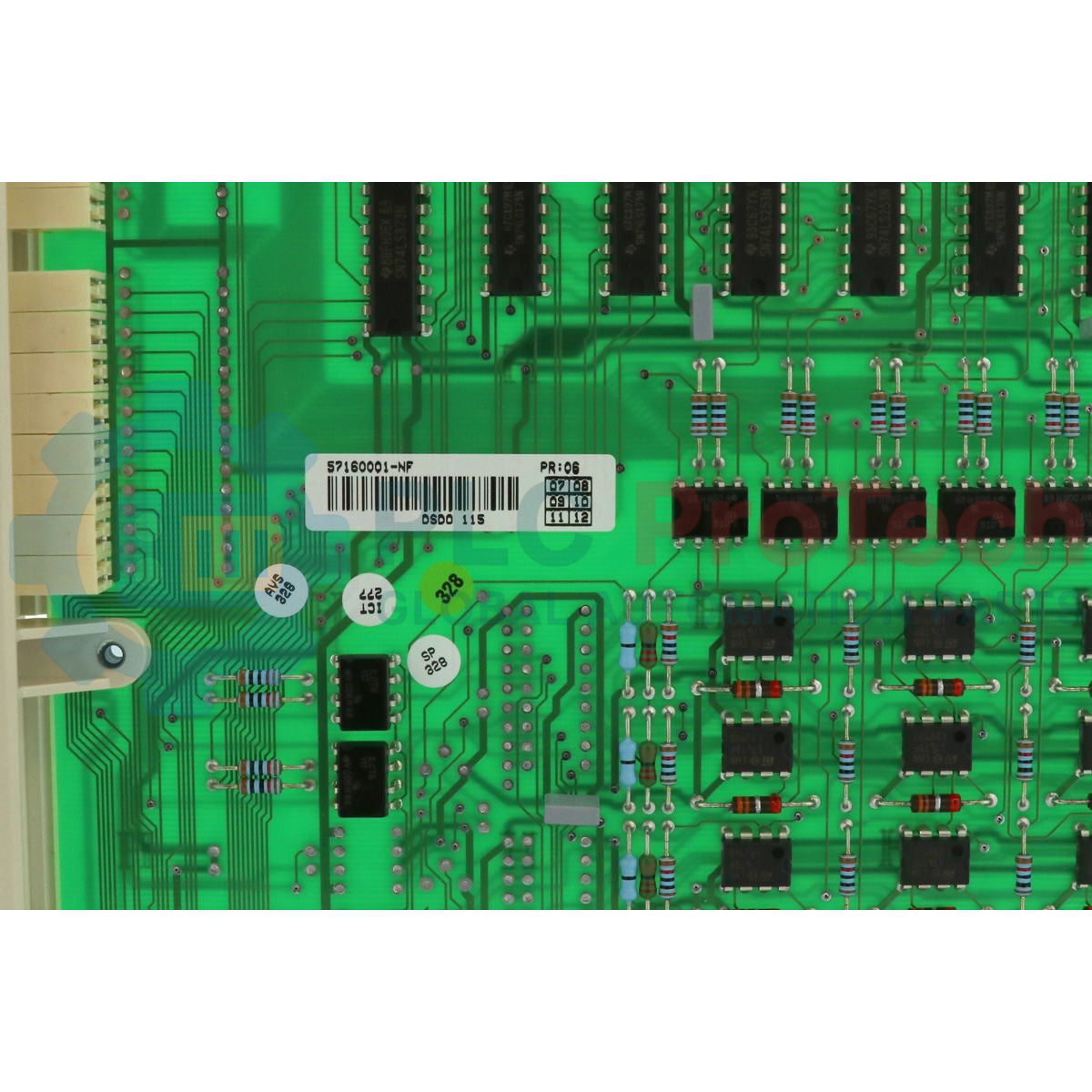

ABB S100 E/S REP57160001-NF DSDO 115 Carte de sorties numériques

Présentation du produit

Le REP57160001-NF (DSDO 115) est une carte de sorties numériques haute densité appartenant à la famille d’E/S ABB S100, conçue pour une intégration fluide avec les systèmes de contrôle Advant OCS, MasterPiece 200 et 800xA. En tant qu’interface essentielle pour les actionneurs, le DSDO 115 (REP57160001-NF) convertit la logique interne du contrôleur en signaux électriques physiques nécessaires au pilotage des électrovannes, des relais et des contacteurs de moteurs. Optimisé pour les environnements industriels exigeants, tels que la transformation des métaux, l’industrie des pâtes et papiers et les grandes installations électriques, ce module est essentiel pour maintenir la continuité opérationnelle des infrastructures d’automatisation existantes. Grâce à une commutation fiable et à une isolation galvanique de haut niveau, le DSDO 115 réduit les interférences entre signaux et protège l’unité centrale contre les surtensions électriques côté terrain, réduisant ainsi efficacement les arrêts imprévus dans les processus critiques.

Configuration technique

Le module DSDO 115 se caractérise par sa forte densité de canaux et son interface robuste avec le bus de communication :

• Architecture d’E/S S100 : Spécialement conçu pour le bus S100, il garantit un échange de données à grande vitesse avec les environnements logiciels Advant Master et MOD 300.

• 32 canaux de sortie : Généralement configuré avec 32 sorties à transistors, il permet de contrôler de nombreux dispositifs de terrain depuis un seul emplacement du sous-rack.

• Séparation galvanique : Chaque sortie est isolée optiquement ou galvaniquement du fond de panier du système afin d’empêcher les défauts côté terrain de se propager aux composants électroniques du contrôleur.

• Désignation de réparation (REP) : Cette unité est un composant réparé certifié par l’usine (REP57160001-NF), rigoureusement testé à Malmö, en Suède, afin de satisfaire aux spécifications d’origine du fabricant en matière de performances et de sécurité.

• Format standardisé : Conçu au format de châssis « Spare_Parts », il s’installe dans les sous-racks ABB standard pour simplifier les procédures de remplacement à chaud ou de maintenance.

Spécifications techniques

FAQ techniques

Comment le DSDO 115 gère-t-il les courts-circuits sur les canaux de sortie ?

Le module est conçu avec un circuit de protection interne. Toutefois, il est recommandé, conformément aux pratiques d’ingénierie courantes, d’utiliser des fusibles ou des disjoncteurs externes sur le câblage côté terrain afin d’éviter que des surcharges locales n’endommagent les transistors de sortie de la carte.

Ce module peut-il être utilisé dans un système 800xA ?

Oui, le DSDO 115 est entièrement compatible avec la gamme de contrôleurs 800xA lorsqu’il est utilisé avec l’extension de bus d’E/S S100, ce qui permet d’intégrer du matériel S100 existant dans des architectures de contrôle modernes.

Quelle est la différence entre le 57160001-NF et le REP57160001-NF ?

Sur le plan électronique, ils sont identiques. Le préfixe « REP » indique que la pièce a fait l’objet d’une réparation et d’une nouvelle certification effectuées par l’usine, ce qui en fait une solution économique et durable pour la maintenance des systèmes existants.

Guide d’ingénierie et d’installation

Protocoles de mise à la terre et de blindage

Dans les environnements fortement perturbés, assurez-vous que le sous-rack d’E/S S100 est correctement relié à la barre de terre de l’armoire centrale. Tous les câbles de terrain doivent être blindés, le blindage étant raccordé au point d’entrée des câbles dans l’armoire afin d’empêcher les parasites de pénétrer dans les circuits de signaux du DSDO 115.

Exigences d’alimentation côté terrain

Le DSDO 115 nécessite une source d’alimentation externe de 24 VDC pour alimenter les charges de sortie. Vérifiez que l’alimentation est dimensionnée pour supporter la consommation totale simultanée des 32 canaux. Nous recommandons une alimentation industrielle régulée présentant une ondulation résiduelle inférieure à 100 mV afin de garantir la fiabilité des composants à long terme.

Sécurité lors du remplacement du module

Bien que les E/S S100 prennent en charge une maintenance robuste, consultez toujours le « Manuel de sécurité et d’utilisation » spécifique à votre contrôleur (par exemple, le MasterPiece 200) avant d’effectuer un remplacement à chaud. Assurez-vous que tous les équipements de terrain associés aux sorties sont dans un « état sûr » ou basculés en mode « Manuel » afin d’éviter tout mouvement imprévu de la machine pendant la transition.
