Fabricant : ABB
N° de produit : SDCS-PIN-H41 3ADT320600R1501
Pays d'origine :Finlande
Type de produit : Carte de transformateur d’impulsions d’amorçage
Code-barres : 8537101190
Paiement : Virement bancaire, Western Union
Poids : 1200g
Dimensions : 300 mm x 220 mm x 60 mm
Port d'expédition : Xiamen
Garantie : 12 mois

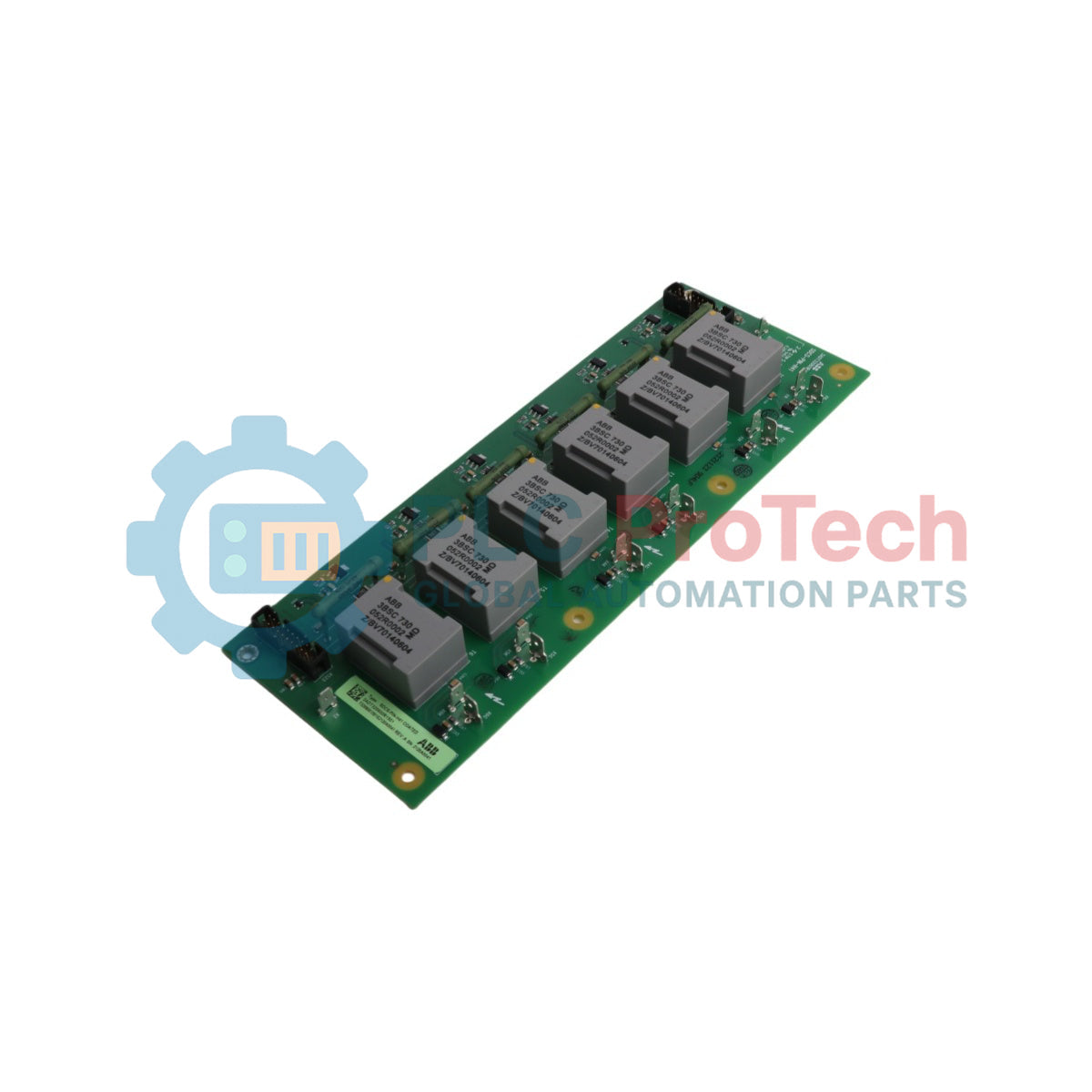

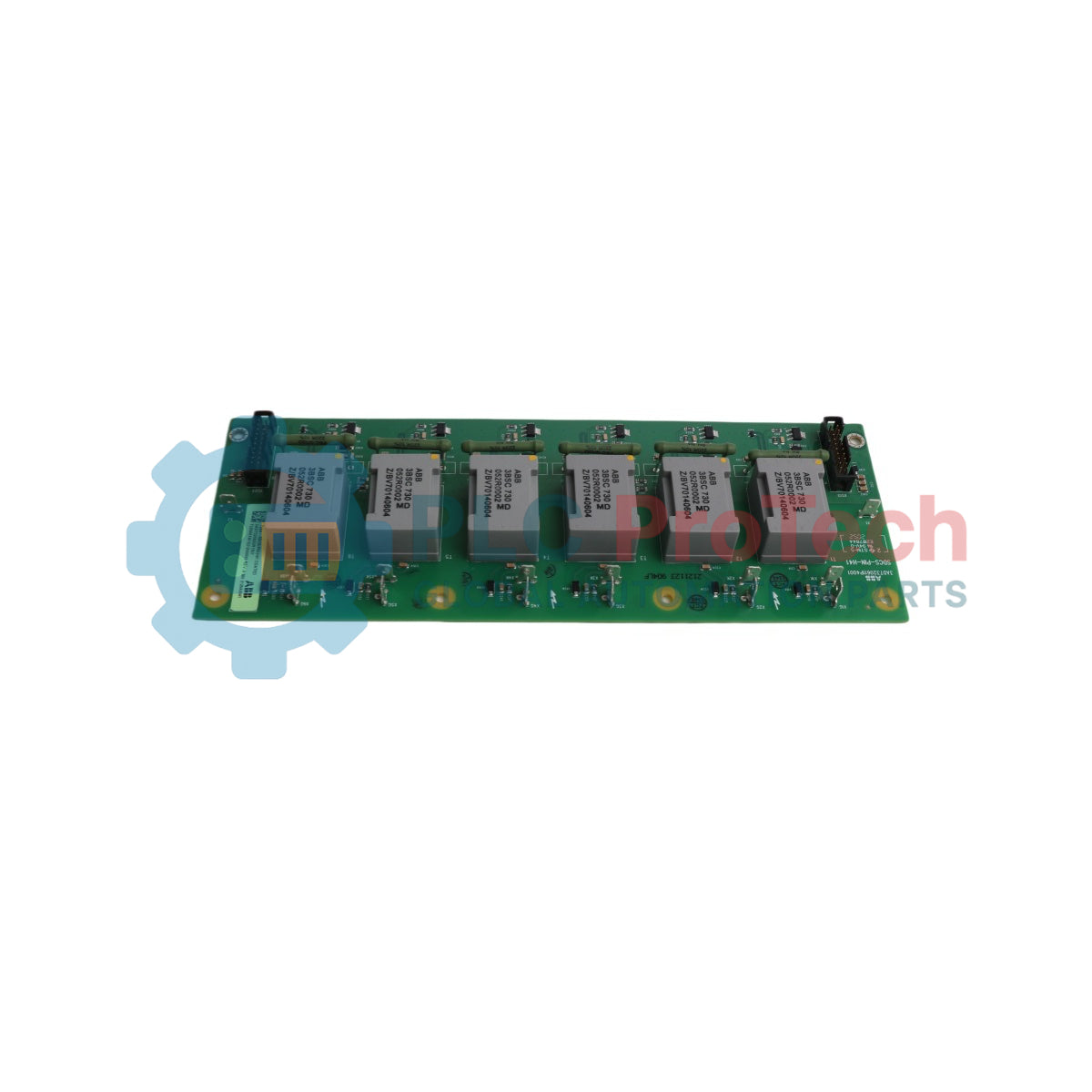

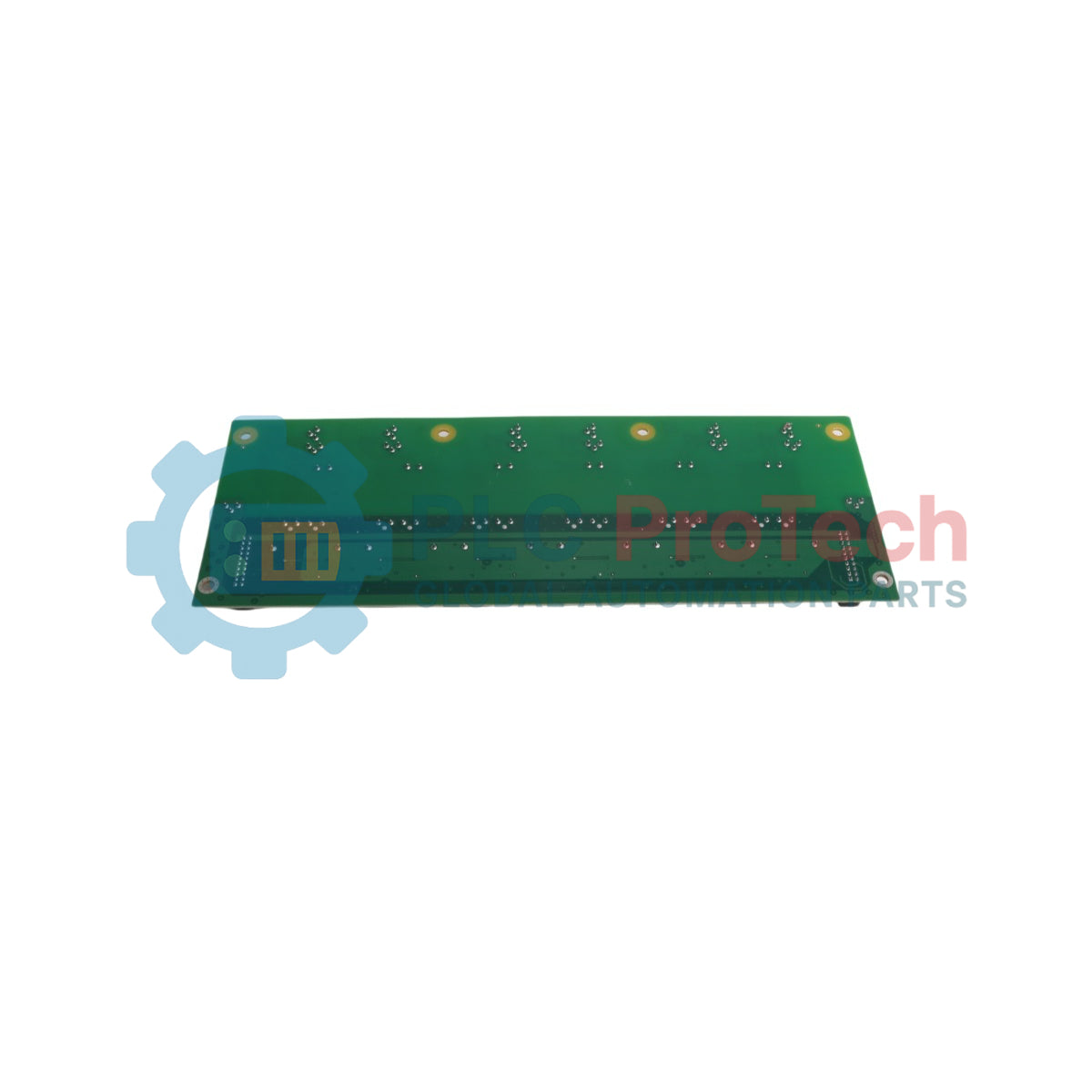

L’ABB SDCS-PIN-H41 est une interface de déclenchement haute puissance et un ensemble d’isolation d’impulsions conçus pour être intégrés aux contrôleurs de puissance à thyristors de grande taille et aux convertisseurs électriques multiphasés. Fonctionnant nativement comme une carte de transformateurs d’impulsions de déclenchement, cet appareil crée une voie hautement synchronisée et galvaniquement isolée entre l’électronique de commande de microprocesseur basse tension et les ponts de puissance primaires à potentiel élevé.
La carte assure une commande précise de la gâchette pour les tensions d’entrée standard du système de 380-480 V, en suivant et en stabilisant de manière fiable les tensions de charge internes sur une large plage de 12 V à 600 V CC. Prévue pour un déploiement dans des configurations automatisées fonctionnant de 10 A à 100 A, ses transformateurs d’impulsions localisés suppriment les encoches de ligne, les transitoires haute fréquence et les importantes perturbations de commutation. Conçu pour résister aux conditions industrielles rigoureuses des appareillages de commutation, le module est fourni avec une architecture de circuit à revêtement conforme qui neutralise les risques de cheminement en surface, d’absorption d’humidité et de dégradation due aux fines poussières chimiques.
| Paramètre | Spécification |
|---|---|
| Fabricant | ABB |
| Désignation du modèle | SDCS-PIN-H41 |
| SDCS-PIN-H41 | 3ADT320600R1501 |
| ID produit / numéro de commande | Classification de l’appareil |
| Carte transformateur d’impulsions d’amorçage | 380 - 480V |
| Tension d’entrée nominale du système | Plage de tension de charge CC |
| 12 V à 600 V CC | Courant nominal de fonctionnement |
| 10 A à 100 A | Plage de températures de fonctionnement |
| -10 à +60 °C | Plage de températures de stockage |
| -20 à +70 °C | Variante de revêtement de la carte |
| Type de finition : revêtement conforme | État de la pièce : d’origine / neuve |
| Pays d’origine | Finlande (FI) |
| Poids d’expédition (calculé) | 1,20 kg |
| Dimensions de l’emballage (calculées) | 300 mm x 220 mm x 60 mm |
Le SDCS-PIN-H41 est une solution spécialisée de génération d’impulsions d’amorçage, optimisée pour certaines conceptions de commande au sein de l’architecture de châssis DCT880 T6. Cette unité diffère directement des configurations d’interface d’impulsions standard, telles que les anciennes cartes SDCS-PIN-H11 et les cartes SDCS-PIN-H51 alternatives. Lors de la mise en service d’une carte de remplacement, les ingénieurs doivent accéder au micrologiciel de l’appareil afin de faire correspondre les propriétés physiques au logiciel de commande. Réglez le paramètre 99.07 (Mode service) sur « Set Type code », puis alignez l’identification du système dans le paramètre 95.16 afin d’éviter les défauts de discordance des impulsions d’amorçage et d’initialiser le nouveau profil matériel.
AVERTISSEMENT CRITIQUE : DANGER DÛ À L’ÉNERGIE HAUTE TENSION
Mettez complètement hors tension toutes les lignes triphasées principales, les circuits d’alimentation et les tensions auxiliaires des contacteurs externes qui alimentent le coffret de l’ensemble de puissance. Les condensateurs internes du bus continu conservent des tensions potentiellement mortelles après la coupure de l’alimentation. Attendez au moins 15 minutes après l’isolement et effectuez un contrôle diagnostique rigoureux au multimètre pour vérifier l’absence d’énergie avant de retirer les plaques de protection des pistes.
