ABB TZIDC V18345-2010460001 Positionneur électropneumatique

Présentation du produit

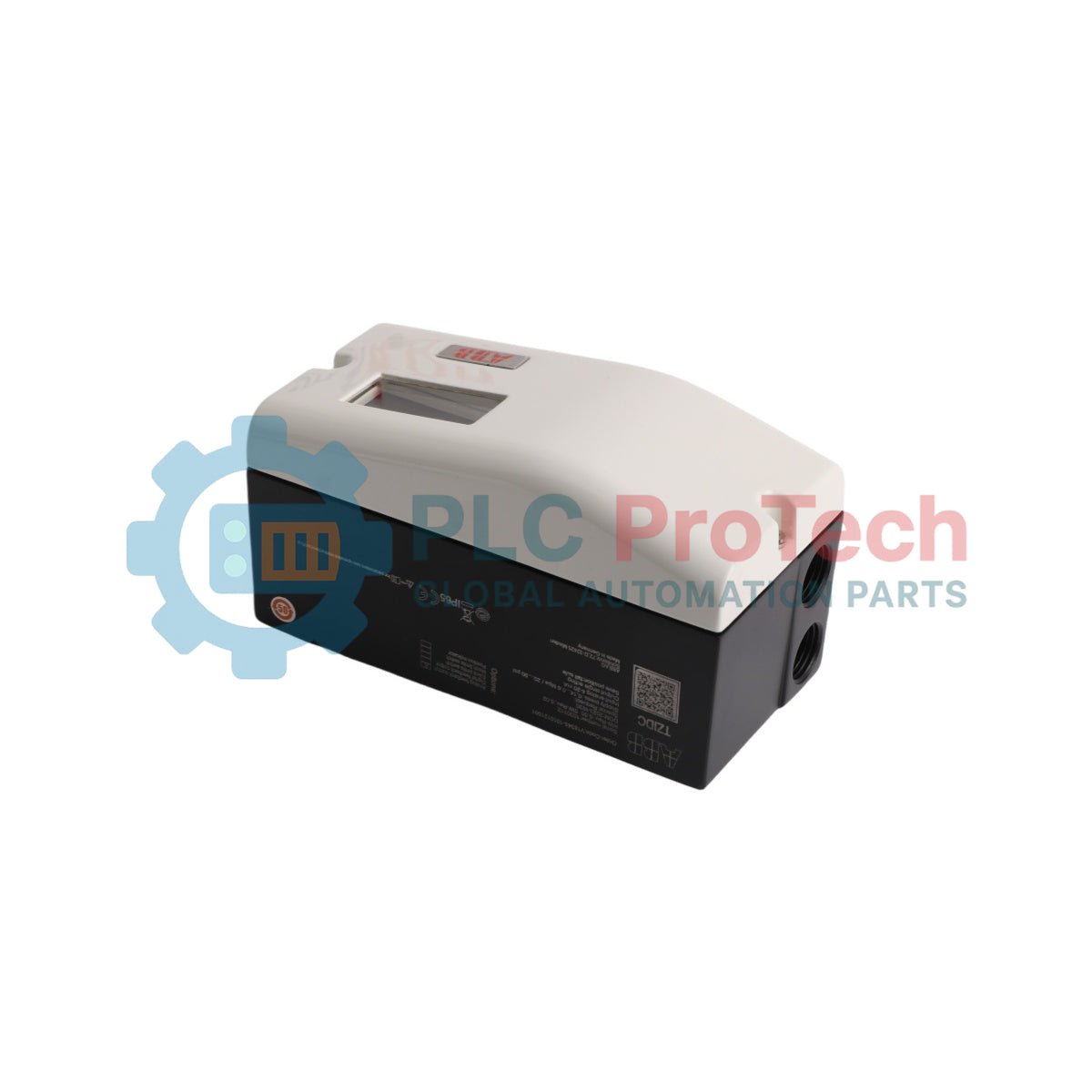

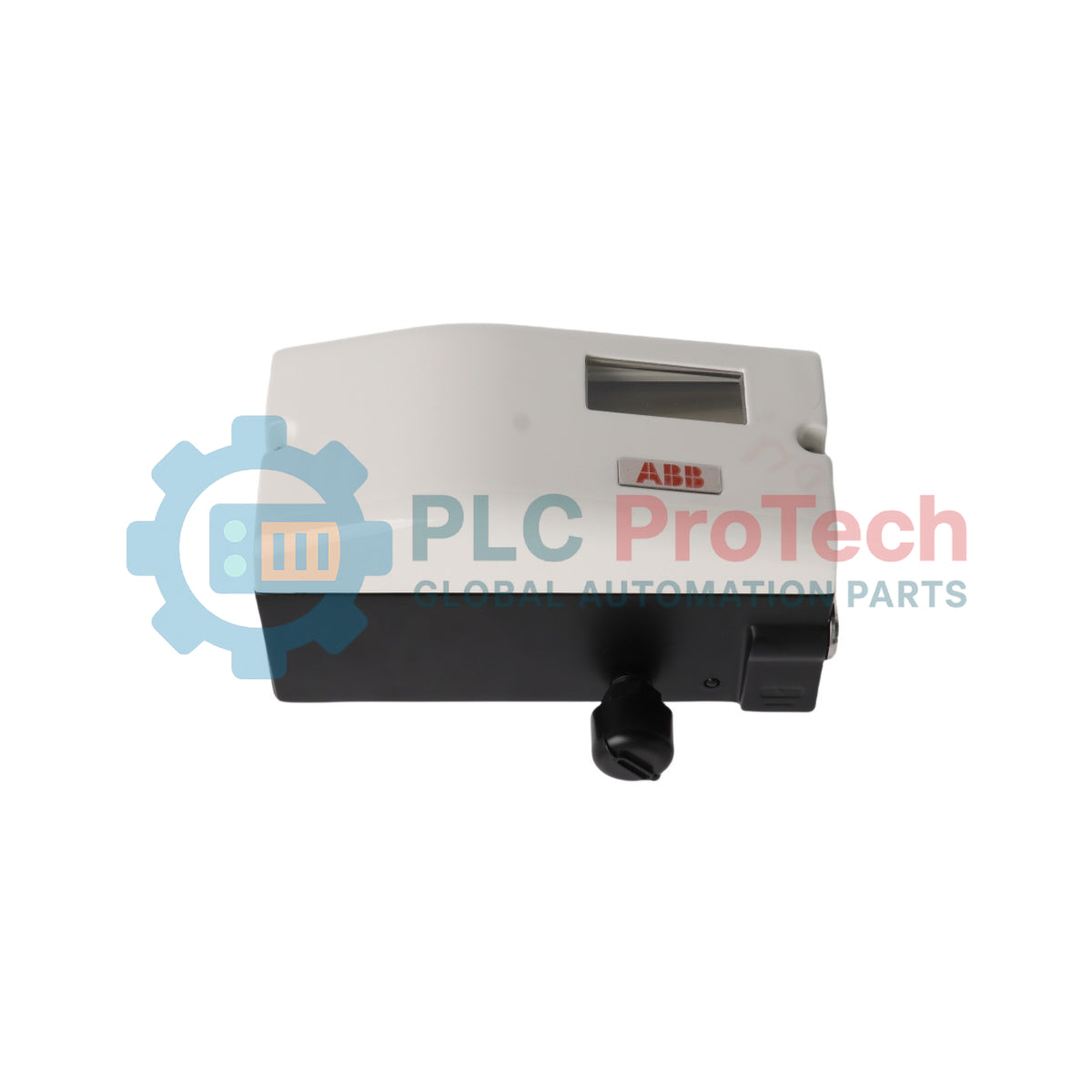

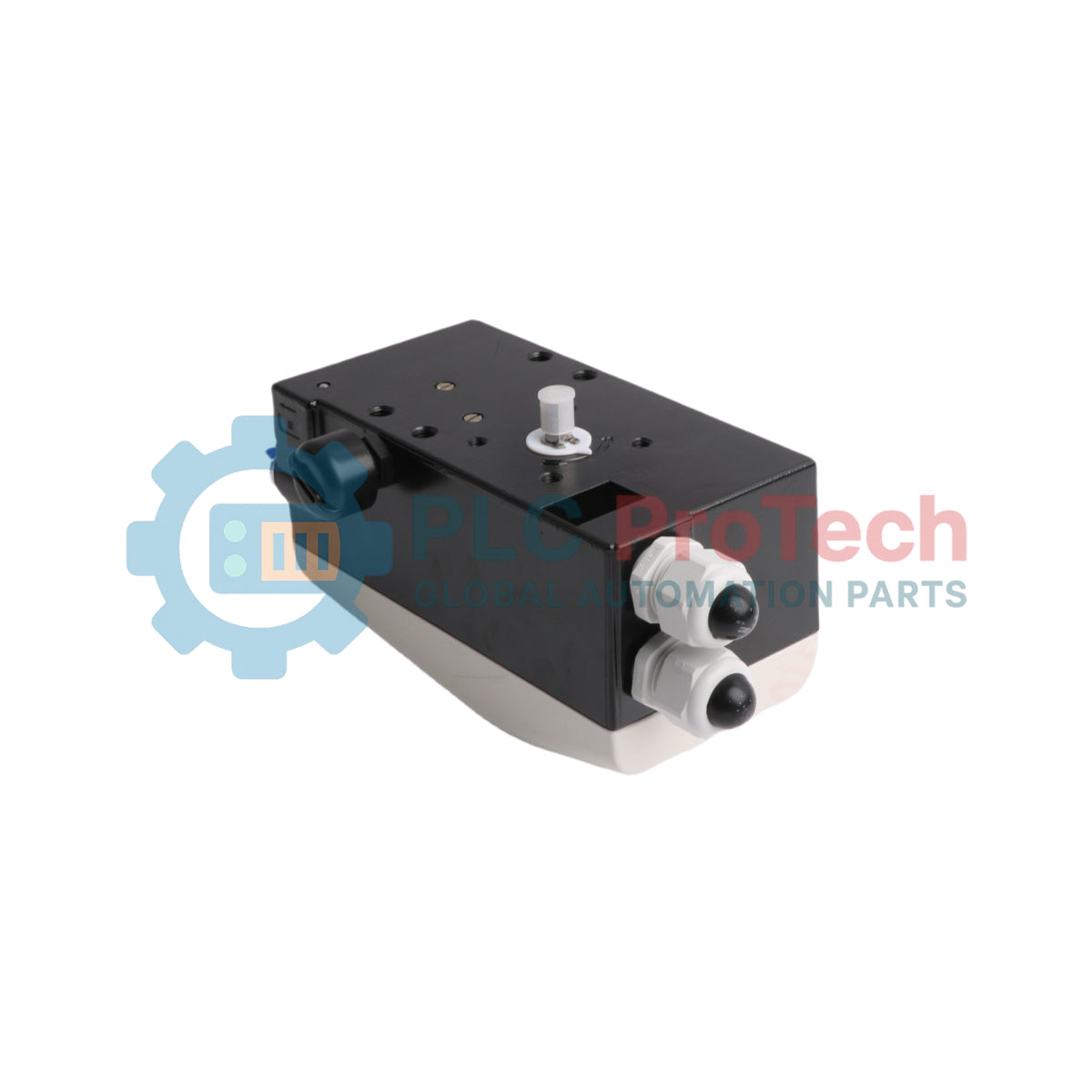

Le ABB V18345-2010460001 (V183452010460001) est un positionneur hautement intelligent et configurable électroniquement de la série TZIDC . Conçu pour être monté sur des actionneurs pneumatiques linéaires ou rotatifs, cet appareil représente une référence en matière de précision dans les secteurs de la chimie, du pétrole et du gaz, ainsi que de la production d'énergie. Le V18345-2010460001 se distingue par son faible encombrement, sa conception robuste et son système avancé de gestion de l'air, qui réduit la consommation d'air tout en maximisant la vitesse de régulation. Son « intelligence » permet un réglage automatique en fonction de la course et de la dynamique propres à l'actionneur grâce à une simple procédure « Autostroke », garantissant ainsi un fonctionnement optimal de la vanne de régulation, avec une stabilité maximale et une usure minimale.

Configuration technique

Le V18345-2010460001 utilise une plateforme matérielle modulaire pour assurer une commande standardisée de 4-20 mA avec communication HART.

• Protocole de communication : intègre HART 5 ou HART 7 (selon le micrologiciel) pour la configuration à distance, la surveillance de l'état et la récupération des données de diagnostic via des appareils portables ou un DCS.

• Sécurité et protection : cette variante est souvent utilisée dans des zones dangereuses et généralement certifiée pour les applications à sécurité intrinsèque (Ex ia), permettant un fonctionnement sûr dans les atmosphères explosives.

• Performances pneumatiques : équipé d'un relais pneumatique haute capacité offrant des temps de réponse rapides, même avec de grands actionneurs, et doté d'une position de sécurité « Fail-Safe » en cas de perte d'alimentation.

• Interface utilisateur locale : dispose d'un écran à cristaux liquides (LCD) intégré et de boutons-poussoirs pour le paramétrage sur site et la vérification de l'état sans outils externes.

• Retour mécanique : utilise un capteur de position sans contact et sans usure, ou un système de tringlerie mécanique hautement durable, afin de garantir une précision à long terme.

Spécifications techniques

FAQ techniques

Comment effectuer un « Autostroke » sur le V18345-2010460001 ?

Accédez au menu local à l'aide des boutons-poussoirs, sélectionnez « Standard Autoadjust », puis lancez la procédure. Le positionneur déplacera automatiquement la vanne jusqu'à ses butées mécaniques afin d'étalonner la plage et les paramètres PID internes.

Ce positionneur peut-il être utilisé sur un actionneur rotatif ?

Oui. La série TZIDC est universelle. Bien que l'électronique interne soit identique, vous devez utiliser le kit de montage approprié (par exemple Namur/VDI/VDE 3845) pour relier le positionneur à l'arbre rotatif.

Que dois-je vérifier si l'appareil affiche une alarme « Fuite pneumatique » ?

Vérifiez l'intégrité des conduites d'alimentation en air et des joints du collecteur pneumatique. Vérifiez également que la qualité de l'air instrument est conforme à la norme ISO 8573-1 (classe 2 ou 3) afin d'empêcher l'humidité ou l'huile d'obstruer le convertisseur I/P interne.

Guide d'ingénierie et d'installation

• Normes de qualité de l'air : Le V18345-2010460001 nécessite un air instrument de grande pureté. La présence d'huile ou d'eau dans l'alimentation en air peut entraîner le « collage » du système interne buse-volet, provoquant une dérive de la régulation. Installez toujours un filtre-régulateur équipé d'un élément de 5 microns immédiatement en amont de l'appareil.

• Réduction des vibrations : Dans les environnements soumis à de fortes vibrations, assurez-vous que le support de montage est rigide. Des vibrations excessives peuvent entraîner une usure mécanique de la tringlerie de retour ou introduire du bruit dans la boucle de régulation électronique. Si les vibrations sont inévitables, envisagez d'utiliser la version « Remote Sensor » du TZIDC.

• Blindage électrique : Utilisez toujours des câbles à paires torsadées blindées pour le signal 4-20 mA. Le blindage doit être mis à la terre uniquement du côté du système de commande afin d'éviter les boucles de masse, qui peuvent perturber les paquets de données de communication HART.
