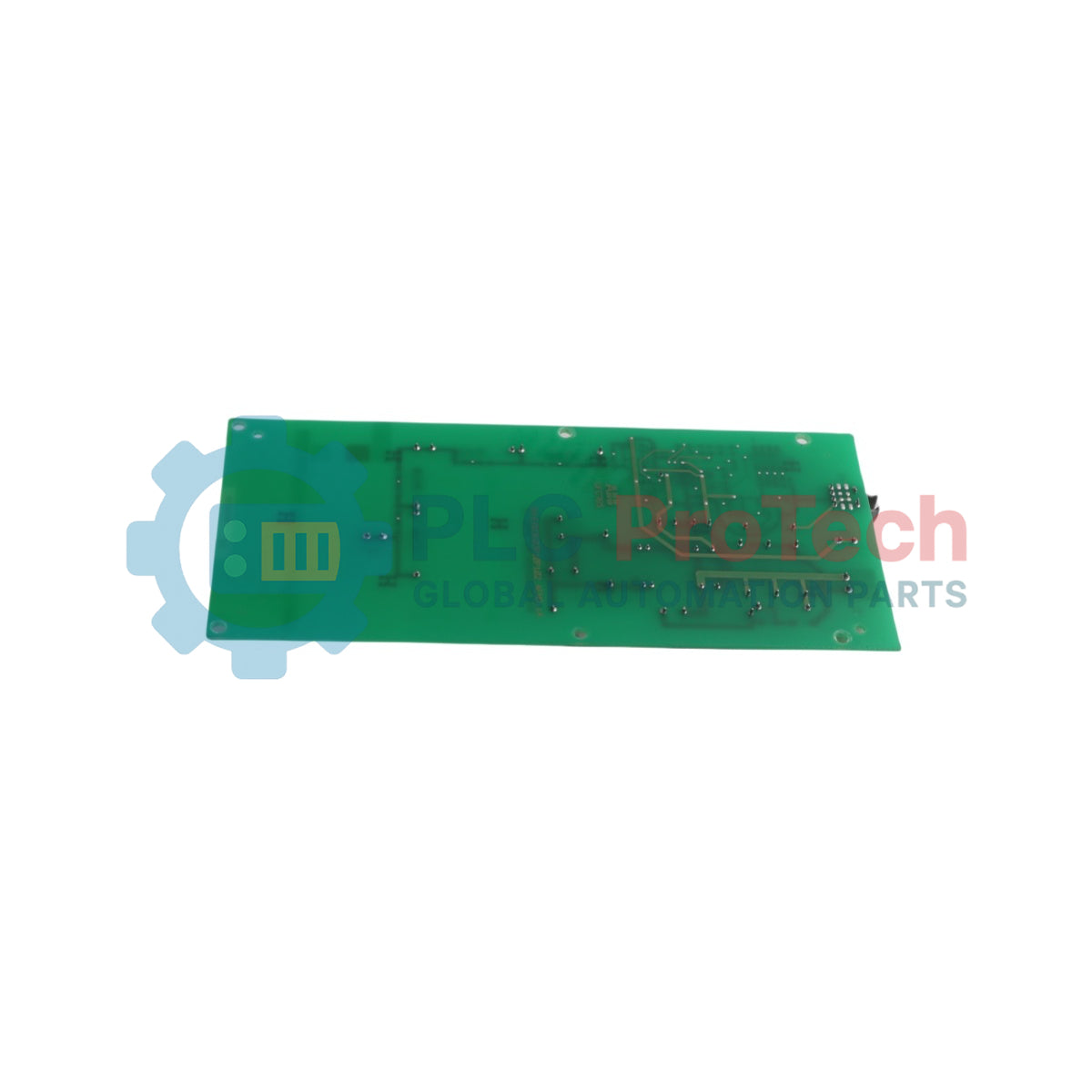

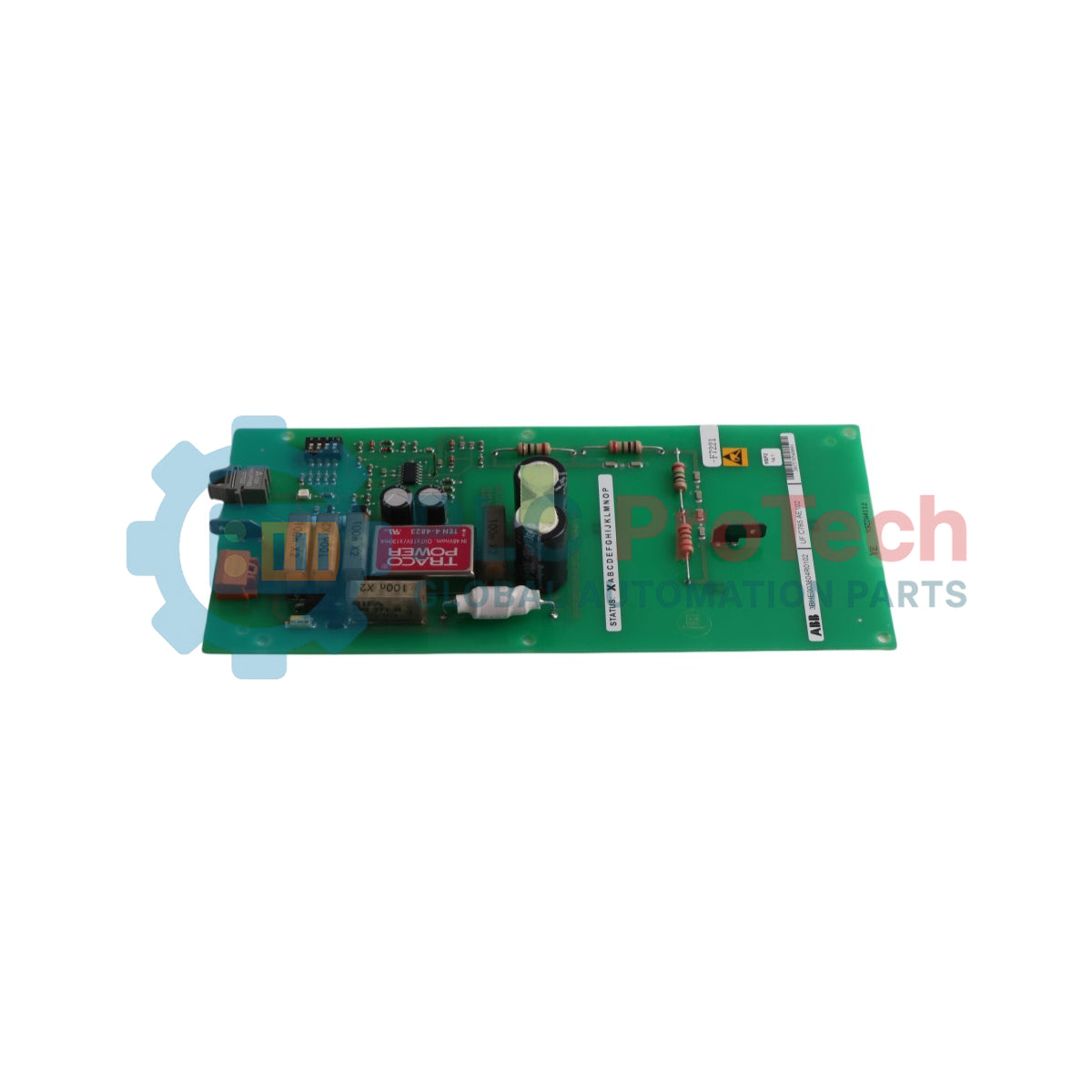

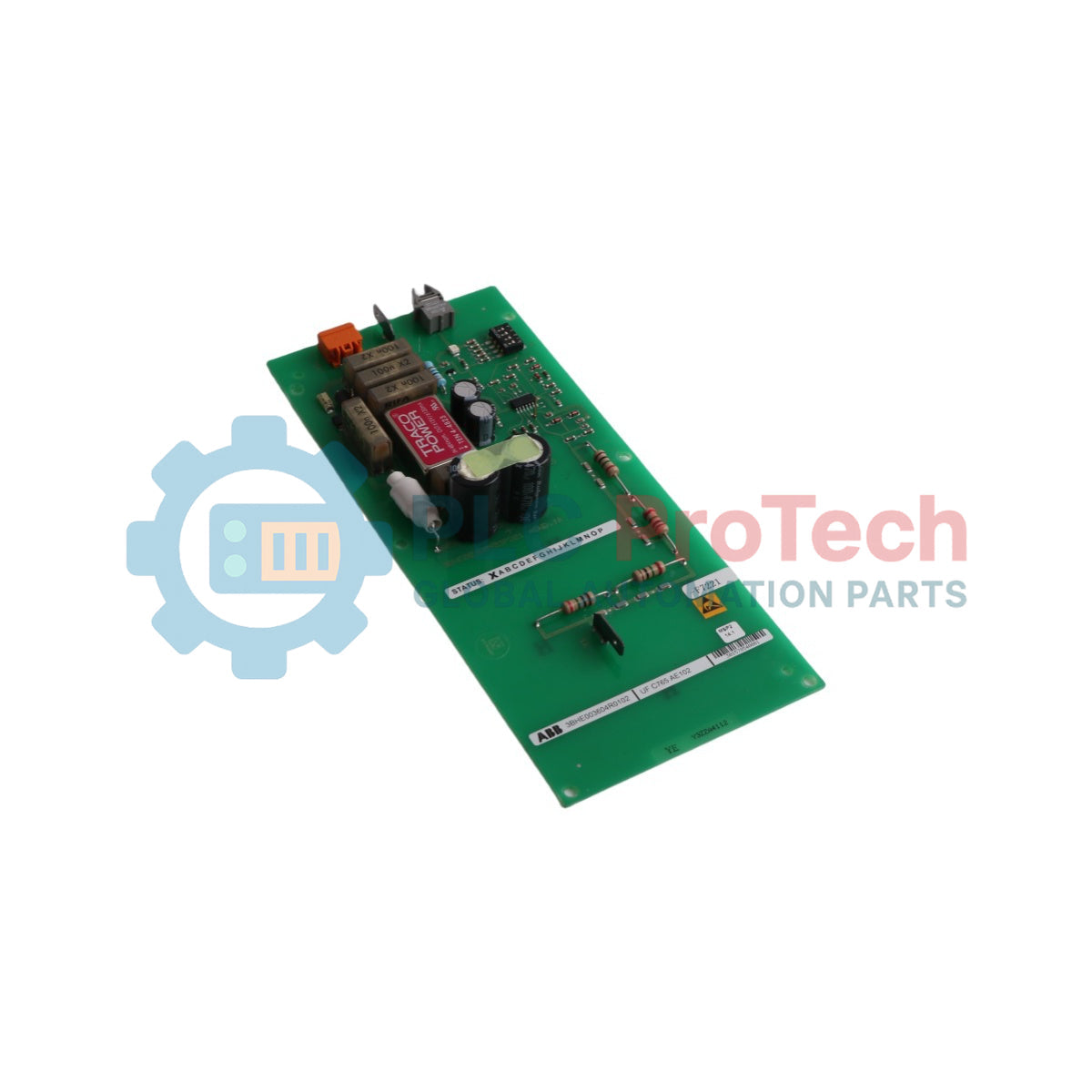

ABB UF C784 AE101 3BHE003688R0101 Carte de circuit fonctionnelle revêtue

Description

La carte électronique fonctionnelle revêtue (FSCD) ABB 3BHE003688R0101 (UF C784 AE101) est un produit neuf d’origine conçu pour les infrastructures d’automatisation industrielle haute puissance et de commande d’entraînements. Ce module spécialisé sert d’unité centrale de traitement, d’interface ou de commande au sein des systèmes d’excitation ABB, des architectures d’entraînements industriels et des convertisseurs statiques de puissance. Afin de garantir une durée de fonctionnement maximale dans les environnements industriels difficiles, l’assemblage bénéficie d’un revêtement de protection de haute qualité qui protège les composants électroniques délicats montés en surface contre l’humidité, les poussières conductrices, la salinité et les agents corrosifs présents dans l’air. La carte assure le traitement interne des signaux à grande vitesse, la surveillance diagnostique continue en temps réel et l’exécution de la boucle de communication du système, offrant des performances logiques fiables et une isolation électrique robuste dans les secteurs de la production d’énergie, de la transformation des métaux et de l’industrie maritime.

Caractéristiques

• Le revêtement de protection assure une protection avancée contre l’humidité, la poussière et les atmosphères industrielles corrosives.
• Désignée comme remplacement fonctionnel direct des modules existants HE003688R0101.
• Fonctionnalités de diagnostic intégrées permettant le suivi continu et en temps réel des paramètres de commande critiques.
• Configuration de carte de circuit imprimé multicouche haute densité, optimisée pour une compatibilité électromagnétique (CEM) extrême.
• Conception structurelle robuste certifiée pour les environnements industriels intensifs soumis à des chocs et vibrations.

Applications

• Réseaux d’entraînement industriels haute puissance et systèmes de commande d’excitation ABB.
• Systèmes de commande de moteurs synchrones et convertisseurs industriels pour applications intensives.
• Installations de production d’énergie, systèmes de propulsion maritime et installations de traitement chimique nécessitant une haute disponibilité.

Spécifications techniques

Directives d’installation

Protocoles de protection contre les décharges électrostatiques (ESD)

Utilisez toujours un bracelet antistatique (ESD) correctement étalonné et mis à la terre avant de manipuler la carte électronique. Stockez et transportez la carte exclusivement dans un sachet homologué de protection contre les décharges électrostatiques afin d’éviter les microdécharges entre les composants semi-conducteurs internes.

Mise hors tension du système

Mettez hors tension, consignez et étiquetez toutes les tensions d’entrée principales CA/CC ainsi que les alimentations auxiliaires reliées au conteneur d’entraînement ou au rack de montage avant d’insérer ou de retirer la 3BHE003688R0101 carte.

Insertion mécanique

Alignez uniformément les bords de la carte le long des rails de guidage du sous-rack. Enfoncez doucement le module dans le connecteur du fond de panier jusqu’à son engagement complet. Serrez à la main toutes les vis de fixation intégrées afin de préserver l’intégrité de la mise à la terre et la résistance aux vibrations structurelles.

Câblage et isolation contre les parasites

Assurez une séparation nette entre les pistes des signaux de commande et les lignes de puissance brutes à forte charge à l’intérieur de l’armoire. Les blindages de tous les câbles de communication doivent être raccordés à la barre centrale de mise à la terre du système afin d’éviter les interférences de données.

Exigences en matière de circulation d’air et d’environnement

L’environnement ambiant autour du boîtier de la carte doit bénéficier d’une circulation d’air active. Veillez à éviter toute accumulation de chaleur susceptible de faire dépasser la température de fonctionnement des directives du fabricant.

FAQ

Quel est l’identifiant produit d’usine correct pour cette carte ABB spécifique ?

L’identifiant produit unique du fabricant est 3BHE003688R0101, qui identifie cette version spécifique revêtue.

Quelle est la fonction du revêtement de tropicalisation sur cette carte de circuit imprimé ?

La couche de revêtement isole physiquement les composants de la poussière en suspension, de l’humidité et des particules conductrices, empêchant les micro-courts-circuits et l’oxydation.

Puis-je utiliser la référence 3BHE003688R0101 pour remplacer une ancienne pièce HE003688R0101 ?

Oui, il s’agit du remplacement fonctionnel direct désigné pour l’ancien ensemble HE003688R0101.

Quel est le modèle de remplacement recommandé si cette variante du produit est abandonnée ?

L’identifiant de pièce de rechange ou de mise à niveau officiellement documenté est 3BHE014023R0101.

Des configurations spéciales du micrologiciel sont-elles nécessaires lors du déploiement de cette unité ?

Les paramètres propres au système et la synchronisation du micrologiciel de l’entraînement doivent être gérés conformément aux instructions de configuration du contrôleur maître concerné.

Quelles sont les principales causes des défauts de performance de cette carte de commande ?

Un mauvais positionnement des bornes du châssis, une mise à la terre de référence incorrecte ou de fortes interférences magnétiques provenant des câbles d’alimentation sont des causes fréquentes.

Un outillage spécial est-il nécessaire pour installer la carte en toute sécurité ?

Des outils à main électroniques industriels standard suffisent pour mettre en place et serrer les vis de fixation intégrées.

D’où les stocks du produit sont-ils généralement distribués ?

Ce modèle est stocké à l’international dans les principaux centres logistiques de l’entreprise, notamment les sites Central Stock US et FIPSEEXPU.

Cette carte de circuit imprimé spécifique peut-elle être branchée lorsque le système est sous tension ?

Non, le remplacement à chaud est interdit, car les pics électriques peuvent endommager les composants du module ou corrompre les registres de suivi.

Que signifie la classification douanière 85049099 ?

Ce code couvre les ensembles de convertisseurs statiques, les sous-éléments de transformateurs de puissance et les cartes de commande électroniques utilisées à l’intérieur des réseaux d’entraînement.
