Présentation du produit

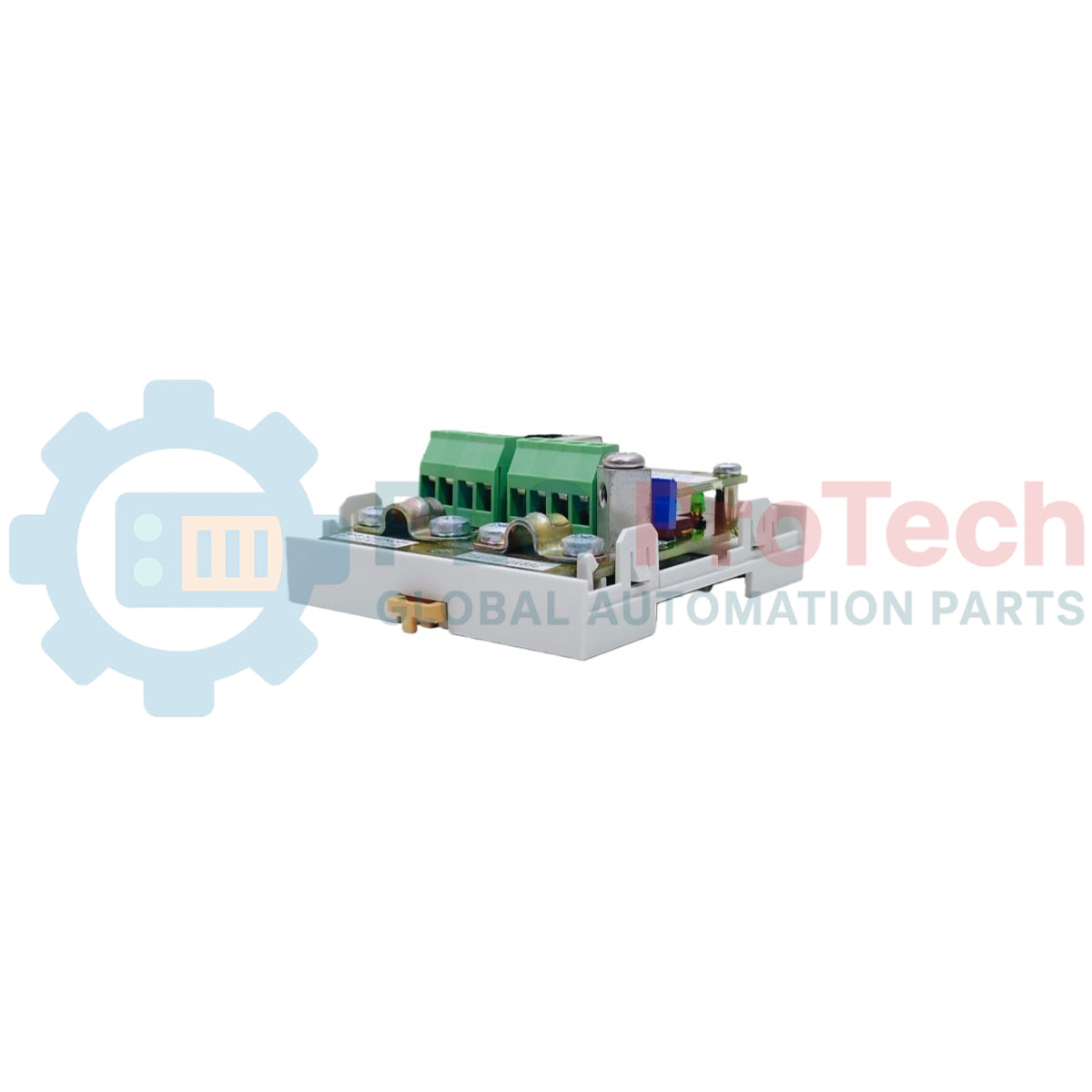

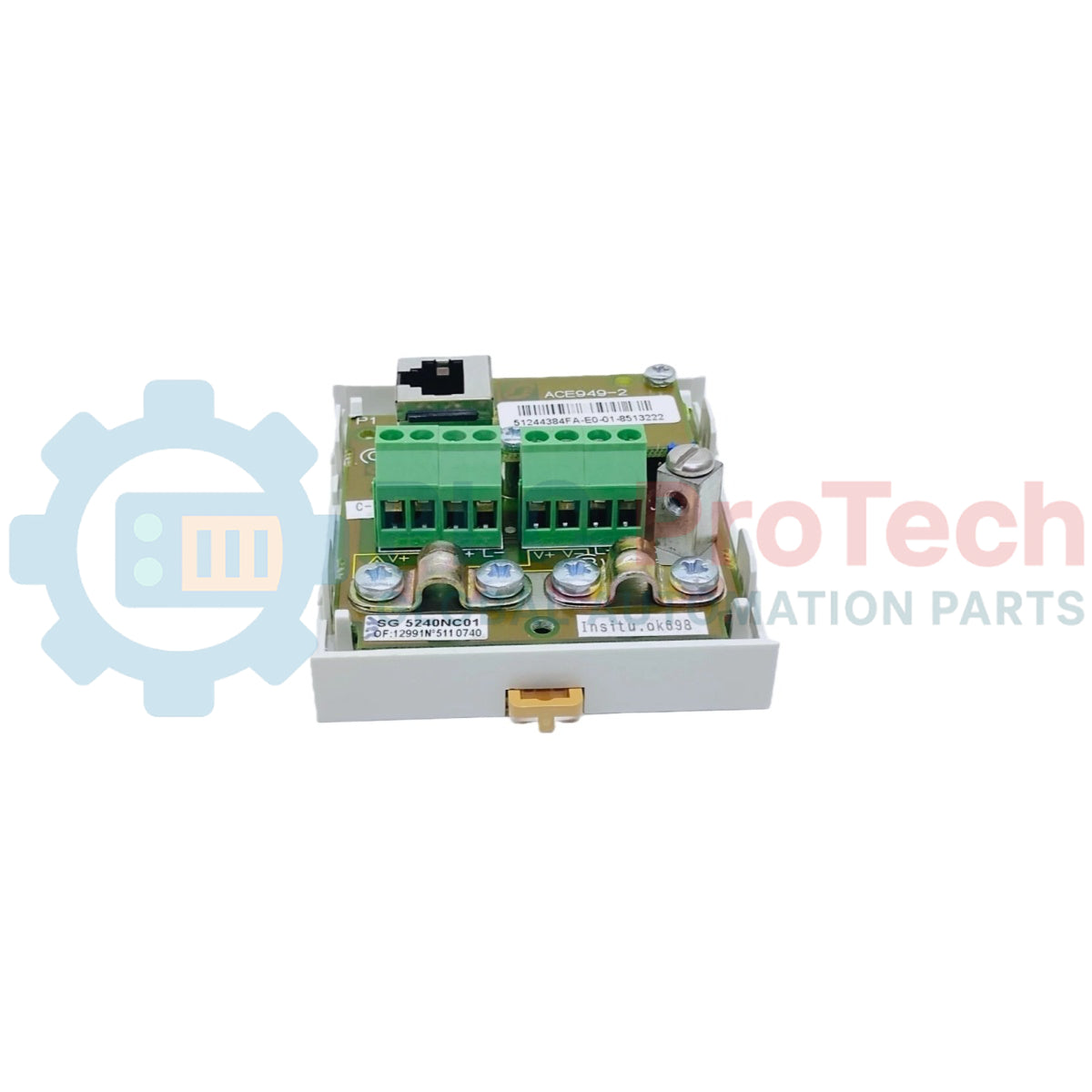

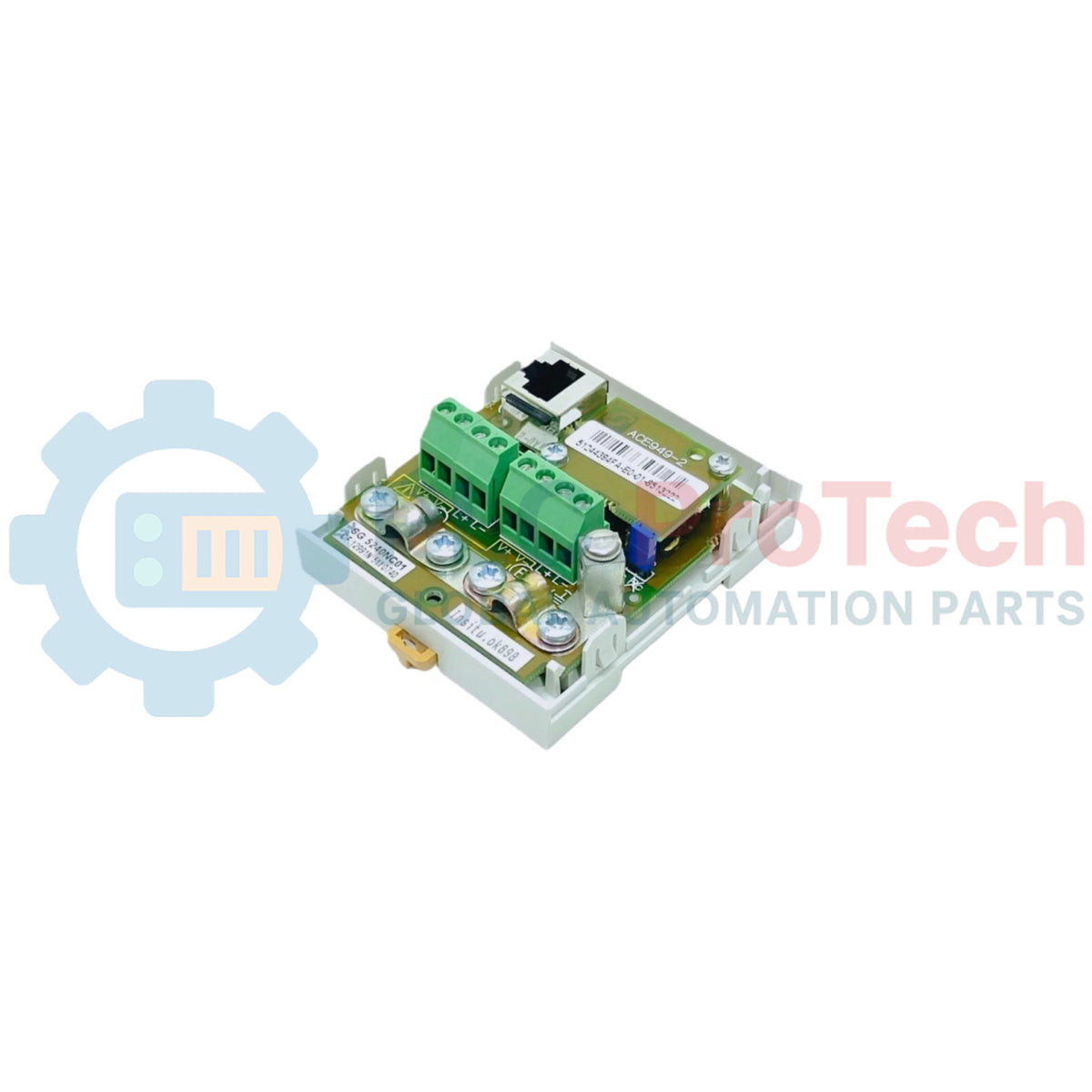

Le Schneider Electric ACE949-2 fait office de pont de communication essentiel pour la gamme de relais de protection Sepam, notamment les séries 20, 40, 60 et 80. En tant qu’interface RS485 2 fils hautes performances, ce module permet l’intégration transparente des unités de protection dans un réseau Modbus RTU (S-LAN ou E-LAN). Dans les environnements complexes de distribution électrique, l’ACE949-2 assure la transmission des données en temps réel et la surveillance à distance des paramètres électriques. Sa conception compacte, montée sur rail DIN, permet aux ingénieurs d’étendre les capacités de communication des systèmes d’automatisation des postes électriques sans sacrifier l’espace dans l’armoire. En facilitant une connectivité robuste à 2 fils, le module fournit une solution économique et fiable pour la télémesure industrielle longue distance.
Principaux avantages techniques
Polyvalence double protocole
L’architecture de l’ACE949-2 prend en charge les configurations S-LAN (réseau local système) et E-LAN (réseau local d’ingénierie). Cette flexibilité permet au module de fonctionner simultanément comme outil de remontée d’informations pour les systèmes SCADA et comme port dédié à l’ingénierie à distance et au réglage des paramètres via un logiciel.
Gestion optimisée de l’alimentation
Conçu pour une efficacité industrielle, le module fonctionne sur une large plage de tension de 12 V CC à 24 V CC. Il intègre une gestion intelligente de la consommation électrique, ne consommant que 16 mA en mode réception et atteignant 40 mA lors de la transmission active de données, afin de minimiser la charge thermique à l’intérieur de l’armoire.
Robustesse de niveau industriel
Schneider a conçu l’ACE949-2 pour résister aux conditions difficiles des environnements de postes électriques. Le matériel respecte les normes rigoureuses CEI 60255-21 relatives aux vibrations, aux chocs et à l’activité sismique (niveau 2), garantissant le maintien de la liaison de communication, même en cas de perturbations mécaniques ou d’événements sismiques.
Diagnostics avancés du signal
Un voyant LED situé sur la face avant fournit un retour visuel instantané sur l’activité de la liaison. Cet outil de diagnostic au niveau matériel permet au personnel de maintenance de vérifier l’état de la communication en un coup d’œil, réduisant considérablement le temps de dépannage lors de la mise en service ou en cas de défaillance du réseau.
Spécifications techniques
| Fonctionnalité |
Détails des spécifications |
| Nom du modèle |
ACE949-2 (réf. : 59642) |
| Compatibilité |
Sepam séries 20, 40, 48, 60, 80, 80 NPP |
| Interface réseau |
RS485 - 2 fils |
| Protocole |
Modbus RTU (E-LAN ou S-LAN) |
| Tension d’alimentation nominale |
12 V CC / 24 V CC (+/- 10 %) |
| Montage |
Rail DIN symétrique |
| Température de fonctionnement |
-25 °C à 70 °C |
| Température de fonctionnement |
0,1 kg |
| Dimensions |
88 mm (H) x 72 mm (W) x 30 mm (P) |
| Robustesse sismique |
2 Gn (horizontal), 1 Gn (vertical) |
Guide d’installation
Distance de communication et étalonnage de la tension
Les performances du câble varient en fonction de la tension d’alimentation et du nombre d’appareils connectés. Pour une fiabilité maximale, respectez les contraintes de distance suivantes :
-
Alimentation 24 V CC : prend en charge jusqu’à 1000 m pour 5 appareils, ou 375 m pour 25 appareils.
-
Alimentation 12 V CC : Prend en charge jusqu’à 320 m pour 5 appareils, ou 125 m pour 25 appareils.
Utilisez toujours des câbles blindés à paire torsadée afin de réduire les interférences électromagnétiques.
Mise à la terre et blindage
L’ACE949-2 nécessite une connexion de mise à la terre dédiée afin de préserver l’intégrité du signal. Utilisez la borne à vis pour une tresse en cuivre étamé (6…100 mm²) ou un câble standard (2,5…50 mm²). Veillez à ce que la longueur du conducteur de terre reste inférieure à 0,2 m et serrez-le avec un couple de 2,2 N.m.
Logique de montage
Installez le module sur un rail DIN symétrique dans la même cellule que le relais Sepam. Maintenez un dégagement suffisant autour de l’appareil pour permettre la dissipation thermique, même si sa consommation électrique est faible.
Avantages techniques
L’ACE949-2 est la référence du secteur pour garantir la longévité des systèmes de protection basés sur Sepam. Son principal avantage réside dans sa compatibilité électromagnétique (CEM) ; il est testé contre des ondes oscillatoires amorties de 2,5 kV et des transitoires rapides de 4 kV, ce qui le rend pratiquement insensible au bruit électrique courant dans les environnements d’appareillage haute tension. Bien que Schneider ait annoncé un arrêt futur (décembre 2026), l’ACE949-2 reste la pièce de rechange essentielle « drop-in » pour les infrastructures existantes, garantissant que les systèmes existants restent pleinement communicants et conformes aux protocoles de sécurité jusqu’en 2030 et au-delà.
FAQ techniques
Q1 : La fiche technique indique que l’ACE949-2 sera bientôt abandonné. Dois-je tout de même l’acheter ?
A1 : Oui. Schneider Electric s’est engagé à assurer un support « End-of-Service » jusqu’au 31 décembre 2030. Pour les installations Sepam Series existantes, l’ACE949-2 est le remplacement OEM exact requis pour préserver l’intégrité du système sans devoir revoir entièrement l’architecture de communication.
Q2 : Puis-je utiliser l’ACE949-2 pour un réseau RS485 à 4 fils ?
A2 : Non. L’ACE949-2 est spécifiquement conçu pour les réseaux RS485 à 2 fils. Si votre système nécessite une configuration à 4 fils, vous devez sélectionner le module d’interface 4 fils approprié, tel que l’ACE950, afin de garantir la compatibilité du protocole.
Q3 : Quel est l’impact de la tension d’alimentation sur la longueur de mon réseau ?
A3 : La tension d’alimentation est directement proportionnelle à la distance de câble autorisée. L’utilisation d’une source d’alimentation de 24 V CC permet de presque tripler la portée effective par rapport à une source de 12 V CC (par exemple, 750 m contre 180 m pour 10 appareils), ce qui est essentiel dans les grandes installations industrielles.
Q4 : Quelle est la signification de la LED située sur la face avant ?
A4 : La LED assure la surveillance en temps réel de l’activité de la liaison. Une LED clignotante confirme que l’interrogation Modbus RTU est réussie, permettant d’identifier rapidement si une défaillance de communication est due au matériel, au câblage ou à la configuration logicielle.
