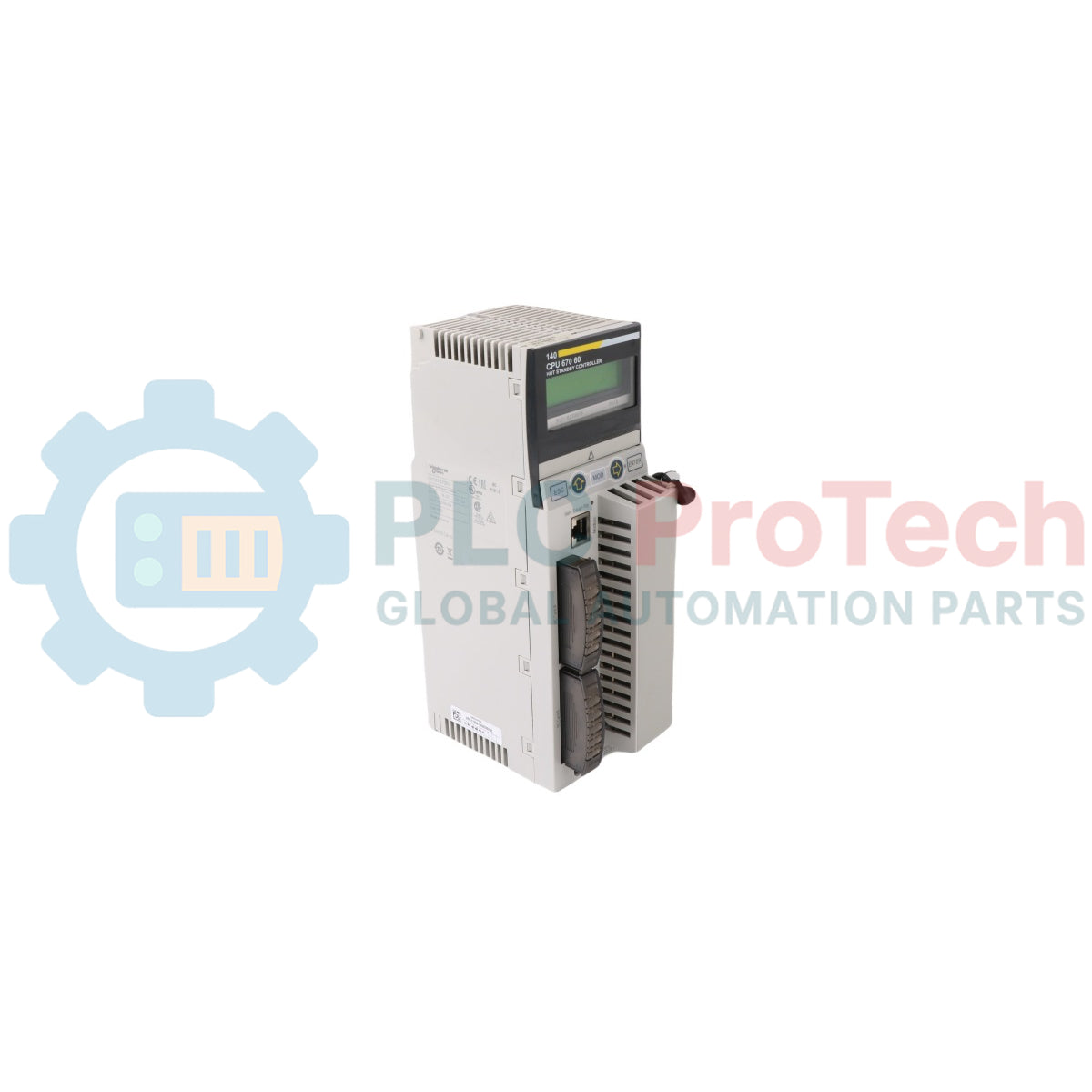

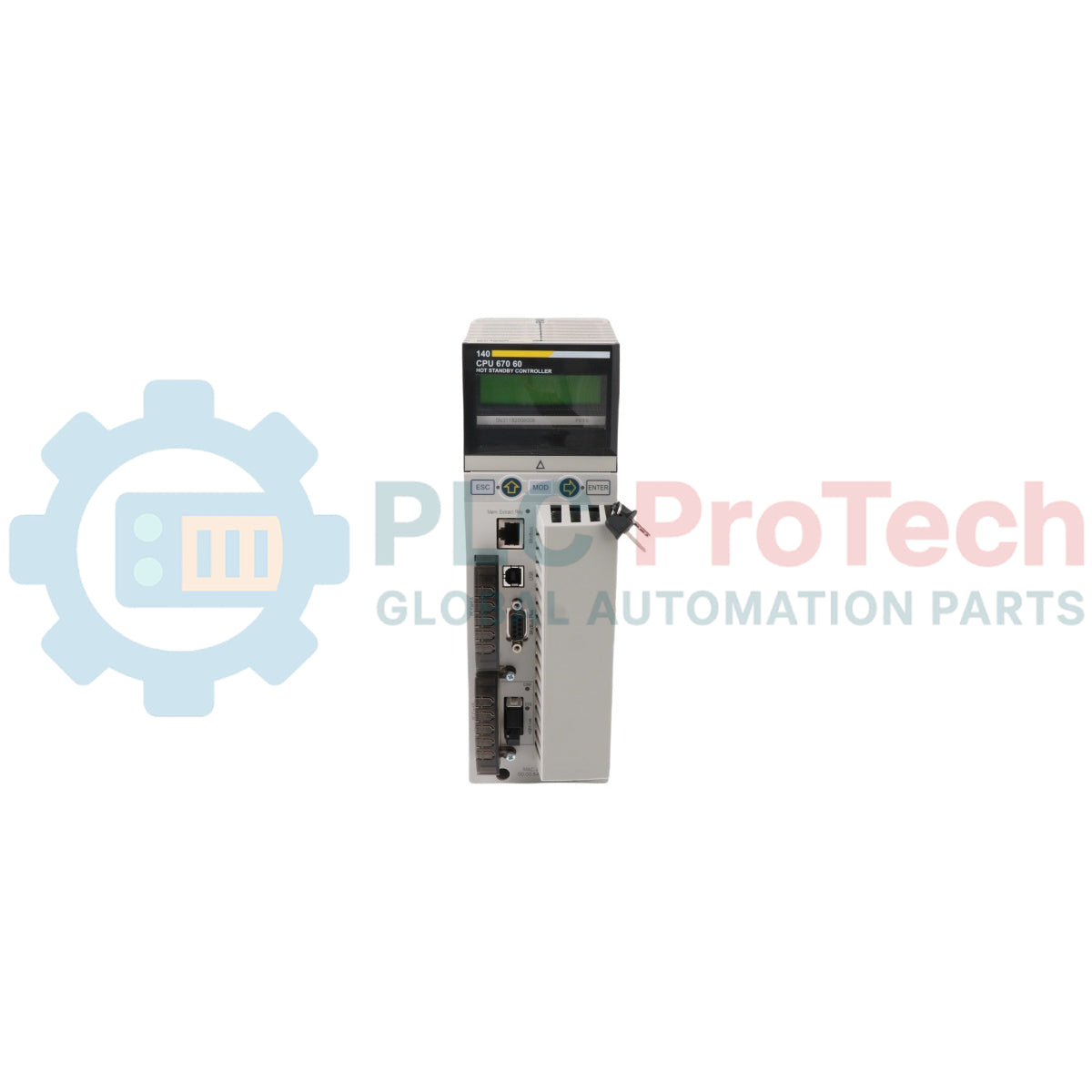

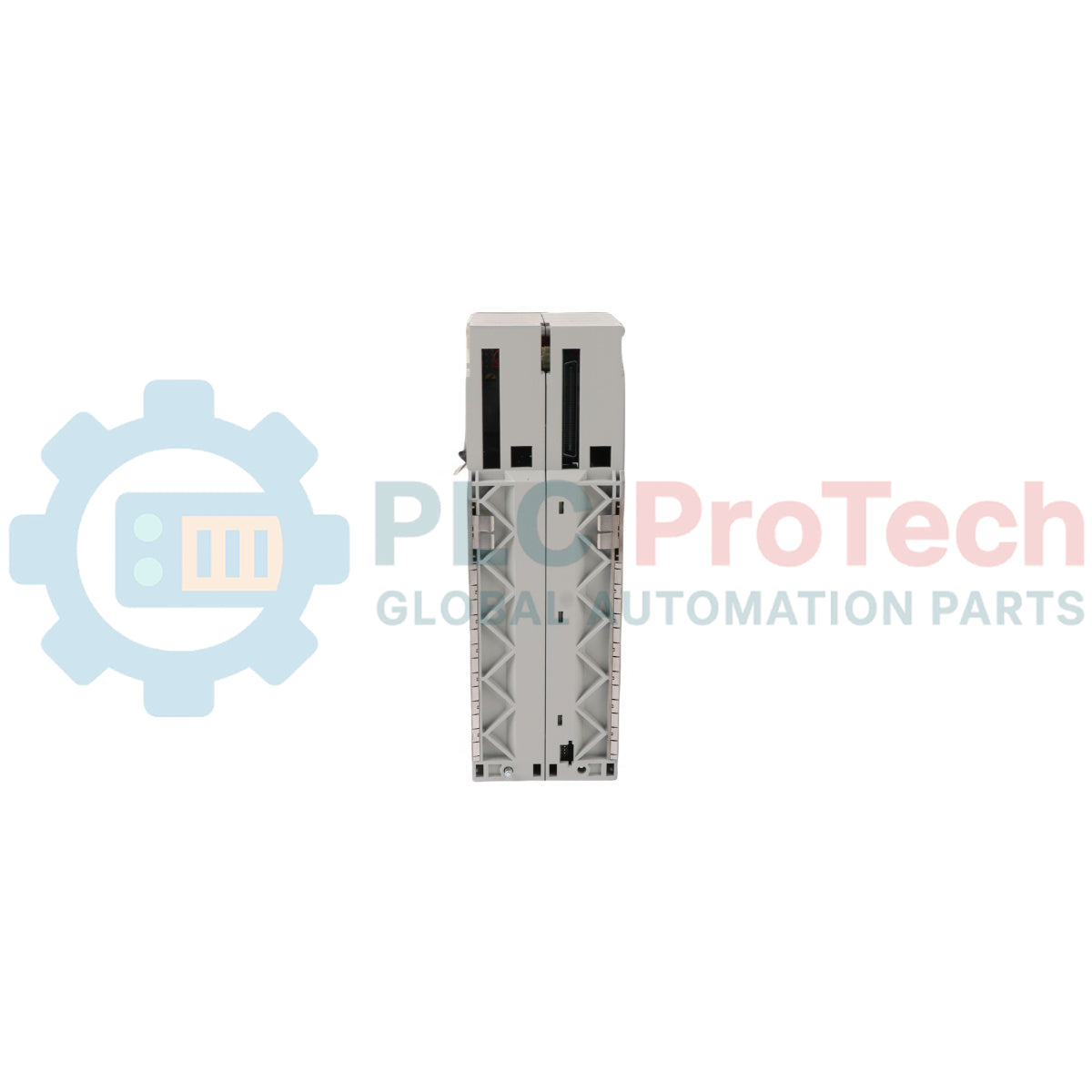

Schneider Electric 140CPU67060 Modicon Quantum processeur Hot Standby

Description

Ce processeur Unity est conçu pour la plateforme d’automatisation Modicon Quantum afin d’assurer un contrôle à haute disponibilité grâce à la fonctionnalité de basculement à chaud. Fonctionnant à une fréquence d’horloge de 266 MHz, le module dispose d’une mémoire intégrée de 512 Ko dédiée à la RAM de données, avec prise en charge de l’extension du stockage des programmes et des fichiers via des cartes PCMCIA.

Le processeur permet une distribution robuste du système et gère jusqu’à 63 stations d’E/S distribuées et jusqu’à 6 racks d’E/S distantes Ethernet X80 (racks prenant en charge jusqu’à 6 drops). Les configurations d’E/S discrètes et analogiques locales sont explicitement limitées dans les configurations à basculement à chaud afin de préserver l’intégrité de l’architecture système. Les capacités de communication intégrées comprennent plusieurs types de connexions, notamment un port à fibre optique multimode dédié utilisant le protocole de basculement à chaud, ainsi que des ports dédiés pour les connexions Modbus, Modbus Plus et USB. Il est optimisé pour le contrôle des procédés à haute fiabilité et les contrôles de vérification automatisés.

Fonctionnalités

• Redondance à haute disponibilité avec basculement à chaud : intègre une interface à fibre optique multimode MT-RJ exécutant un protocole dédié de basculement à chaud pour synchroniser les contrôleurs primaire et secondaire.
• Architecture mémoire évolutive : fournit 512 Ko de RAM de données interne, avec une capacité d’extension jusqu’à 8 Mo pour le stockage de fichiers et 7168 ko pour les programmes d’application à l’aide de cartes PCMCIA.
• Exécution à grande vitesse : effectue les opérations en 0,0525...0,075 µs pour les instructions booléennes et en 0,4...0,5 µs pour les calculs en virgule flottante.
• Large éventail de réseaux : prend en charge jusqu’à 3 réseaux locaux pour chacun des protocoles Modbus Plus, Ethernet TCP/IP et Profibus DP, ainsi que le mappage distant et distribué d’AS-Interface.
• Compatibilité flexible avec les racks : conçu pour fonctionner dans les structures de montage standard Modicon Quantum, compatibles avec les configurations système de 2 à 16 emplacements.
• Gestion des tâches dédiée : conçu pour exécuter 1 tâche maître cyclique/périodique, optimisée spécifiquement pour les exigences des environnements de procédés déterministes.

Applications

• Systèmes de contrôle redondants pour centrales électriques
• Procédés chimiques et pétrochimiques continus
• Installations de traitement de l’eau et des eaux usées à haute disponibilité
• Infrastructures critiques et surveillance environnementale
• Installations industrielles d’E/S distribuées de grande envergure

Spécifications techniques

Connexions/interfaces

Directives d’installation

• Interconnexion redondante du système : Connectez les processeurs primaire et secondaire à l’aide d’un câblage standard en fibre optique multimode MT-RJ. L’architecture prend en charge une longueur physique maximale de 4 km entre les contrôleurs appairés.
• Restrictions du rack : installez solidement le processeur dans un emplacement compatible de la plateforme d’automatisation Modicon Quantum. Notez que les tâches auxiliaires, les tâches d’interruption par temporisateur, les tâches d’interruption standard, les tâches d’interruption des E/S et les tâches rapides périodiques sont explicitement interdites lors de l’exécution d’une configuration d’application Hot Standby.
• Protection de la mémoire : utilisez le commutateur à clé matériel fonctionnel intégré pour activer ou désactiver le port mémoire et protéger les blocs de données et de programme configurés contre toute modification locale non autorisée.
• Ségrégation du réseau : assurez une terminaison correcte de la ligne réseau Modbus Plus SUB-D 9 et surveillez les voyants LED de diagnostic afin d’éviter les collisions de communication ou les pertes de paquets sur les chemins locaux.

Conformité et certifications

• Certifications du produit : CE, CSA, GOST, UL, diverses (marine)
• Normes : HazLoc
• Durabilité et directives : produit Green Premium, conforme à la directive RoHS (depuis le code date 1111, selon la déclaration de conformité de Schneider Electric), référence REACH ne contenant pas de SVHC au-dessus du seuil désigné

FAQ

• Quelle est la fonction du port fibre optique situé sur ce module ?

  L’interface fibre optique multimode MT-RJ est dédiée à l’exécution du protocole Hot Standby intégré, qui synchronise les processeurs primaire et secondaire sur des distances allant jusqu’à 4 km afin d’assurer une reprise transparente du contrôle du processus.

• Les cartes d’E/S locales sont-elles autorisées dans le même rack que le processeur en fonctionnement redondant ?

  Non. Les configurations d’E/S discrètes et analogiques locales sont interdites lorsque le processeur est intégré à une topologie de système Hot Standby. Toutes les E/S doivent passer par des réseaux distribués ou des stations distantes Ethernet.

• Comment étendre la mémoire programme si les 512 KB de RAM de données sont insuffisants pour les applications complètes ?

  Le module permet d’étendre la mémoire matérielle au moyen de cartes PCMCIA, avec une capacité maximale de 7168 kB pour le stockage des programmes et de 8 MB pour le stockage général des fichiers.

• Que signalent les voyants LED de diagnostic intégrés à la face avant ?

  La face avant comporte deux voyants d’état LED distincts : un voyant rouge qui alerte l’opérateur en cas de collision Ethernet active et un voyant vert qui indique une activité de communication Ethernet en cours.
