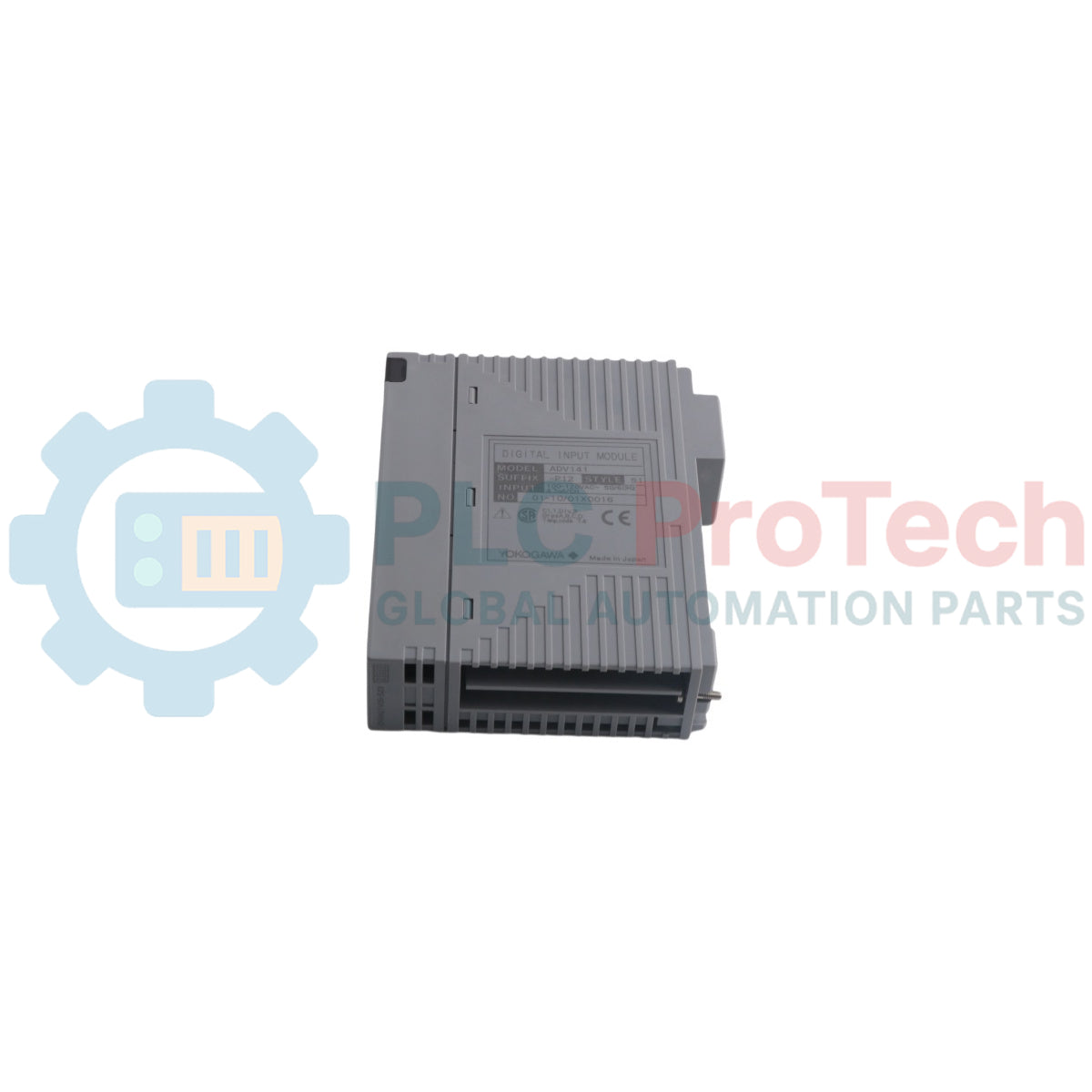

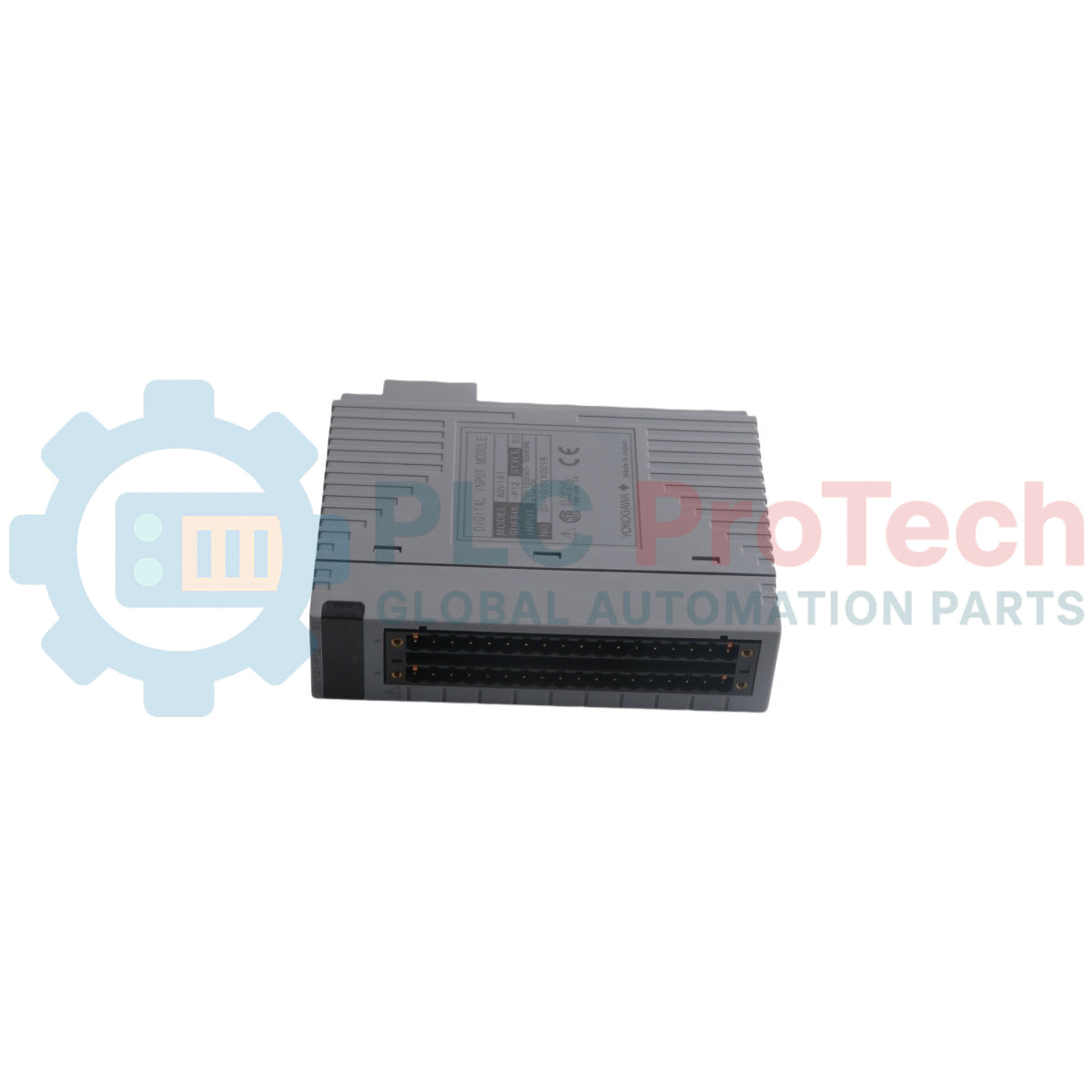

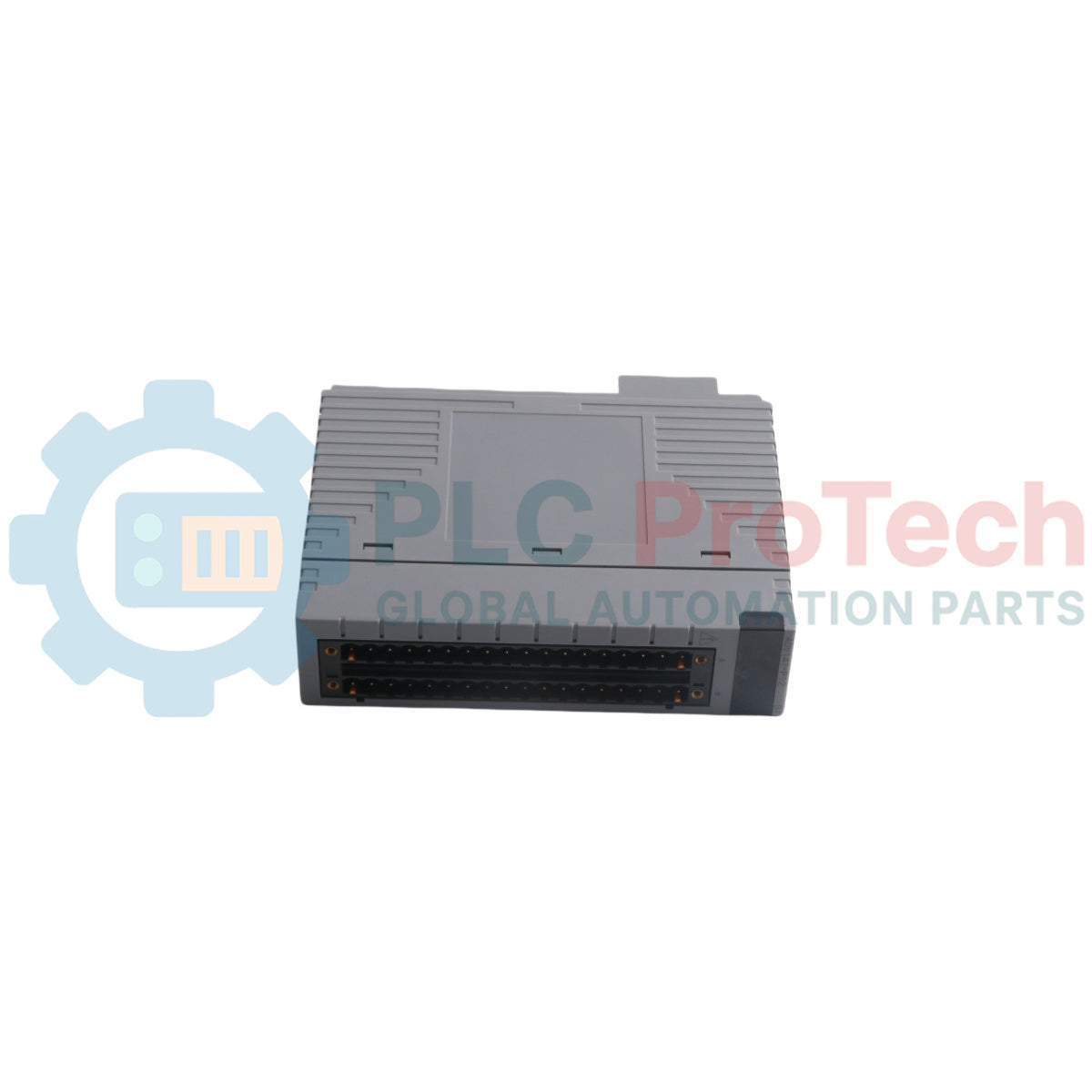

Module d'entrée numérique CA Yokogawa ADV141-P12 S1 CENTUM VP

Présentation du produit

Le ADV141-P12 S1 (ADV141) est un module d’entrée numérique CA isolé à 16 canaux et haute densité, conçu pour le système de contrôle-commande distribué (DCS) Yokogawa CENTUM VP. Fonctionnant dans une plage de tension nominale de 100 à 120 V CA, ce module assure la surveillance essentielle des états et le comptage des impulsions pour des dispositifs de terrain industriels tels que les interrupteurs de fin de course, les démarreurs de moteur et les boutons-poussoirs. Dans des environnements de processus complexes comme les raffineries de pétrole et les usines pétrochimiques, le ADV141 garantit une acquisition des signaux d’une grande fidélité avec un temps de réponse robuste de 160 ms. Son isolation supérieure et sa protection environnementale G3 en font un élément essentiel pour maintenir la disponibilité du système dans des environnements corrosifs ou soumis à de fortes variations thermiques. En fournissant des diagnostics précis en temps réel au sous-système FIO (E/S du réseau de terrain), ce module joue un rôle essentiel dans la prévention des arrêts imprévus et la garantie de la sécurité opérationnelle des infrastructures critiques.

Décomposition du suffixe

La configuration du suffixe de cette unité définit ses capacités matérielles améliorées et ses caractéristiques environnementales :

• -P : Équipé d’une fonctionnalité d’entrée pour bouton-poussoir, permettant au module de compter les fronts des boutons-poussoirs avec un temps de détection minimal de 200 ms.

• 1 : Configuration matérielle standard sans afficheurs d’état intégrés ; classée comme non protégée contre les explosions.

• 2 : Revêtement de protection conforme avancé selon la norme ISA G3 pour la résistance à la corrosion, associé à une plage de température de fonctionnement étendue de -20 à 70 deg C.

• S1 : Désigne un type standard doté d’optimisations spécifiques de la révision matérielle pour l’intégration à CENTUM VP.

Spécifications du module

Informations techniques (FAQ)

Comment le ADV141 gère-t-il les entrées de boutons-poussoirs différemment des entrées d’état standard ?

Lorsqu’il est configuré avec le suffixe -P, le module utilise une fonction interne dédiée au comptage des fronts des boutons-poussoirs. Alors que les entrées d’état standard se concentrent sur la détection de l’état MARCHE/ARRÊT, le mode bouton-poussoir nécessite un temps minimal de détection à l’état MARCHE de 200 ms et prend en charge une fréquence de cycle maximale de 2,5 Hz afin de garantir une capture précise des impulsions.

Quel câblage est nécessaire pour les connexions haute densité aux bornes ?

Pour le ADV141, Yokogawa recommande le câble dédié AKB332. Celui-ci assure l’adaptation d’impédance et simplifie le câblage des 16 canaux isolés vers un bornier, réduisant ainsi les risques d’erreurs de câblage lors de la mise en service.

Quelles sont les limites d’isolation spécifiques de ce module ?

Le module assure une isolation de 2 kV CA entre le signal d’entrée et la logique du système pendant 1 minute. Il fournit également une isolation de 1,35 kV CA entre les côtés négatifs communs de chaque groupe de 8 canaux, empêchant ainsi efficacement les interférences entre canaux et protégeant le fond de panier du système contre les surtensions côté terrain.

Guide d’ingénierie et d’installation

• Protection environnementale : La classification « G3 » indique que ce module est traité avec un revêtement de protection conforme à la norme ISA S71.04. Cette protection est essentielle pour les installations dans des environnements « classe G3 », où les niveaux de sulfure d’hydrogène (H2S) ou de chlore gazeux sont élevés. Veillez à ce que l’armoire reste hermétique et utilisez des ventilateurs de refroidissement si les températures internes approchent la limite de 70 deg C.

• Câblage et blindage : Utilisez des fils de calibre 14 à 22 AWG pour les bornes à pince à pression. Pour réduire les interférences électromagnétiques (EMI) provenant des lignes électriques haute tension adjacentes, le câblage de terrain doit être torsadé. Vérifiez que les lignes de retour communes sont correctement regroupées conformément aux blocs d’isolation de 8 canaux afin de préserver l’intégrité des caractéristiques de tension de tenue.

• Intégrité du système : Lors du remplacement des modules, vérifiez que les codes de suffixe correspondent à la configuration du système dans le logiciel de configuration CENTUM VP. Le remplacement à chaud est pris en charge, mais veillez à déconnecter l’alimentation CA externe des bornes d’entrée afin d’éviter la formation d’arcs électriques et de protéger le personnel contre toute exposition à une tension de 120 V CA.
