Présentation du produit

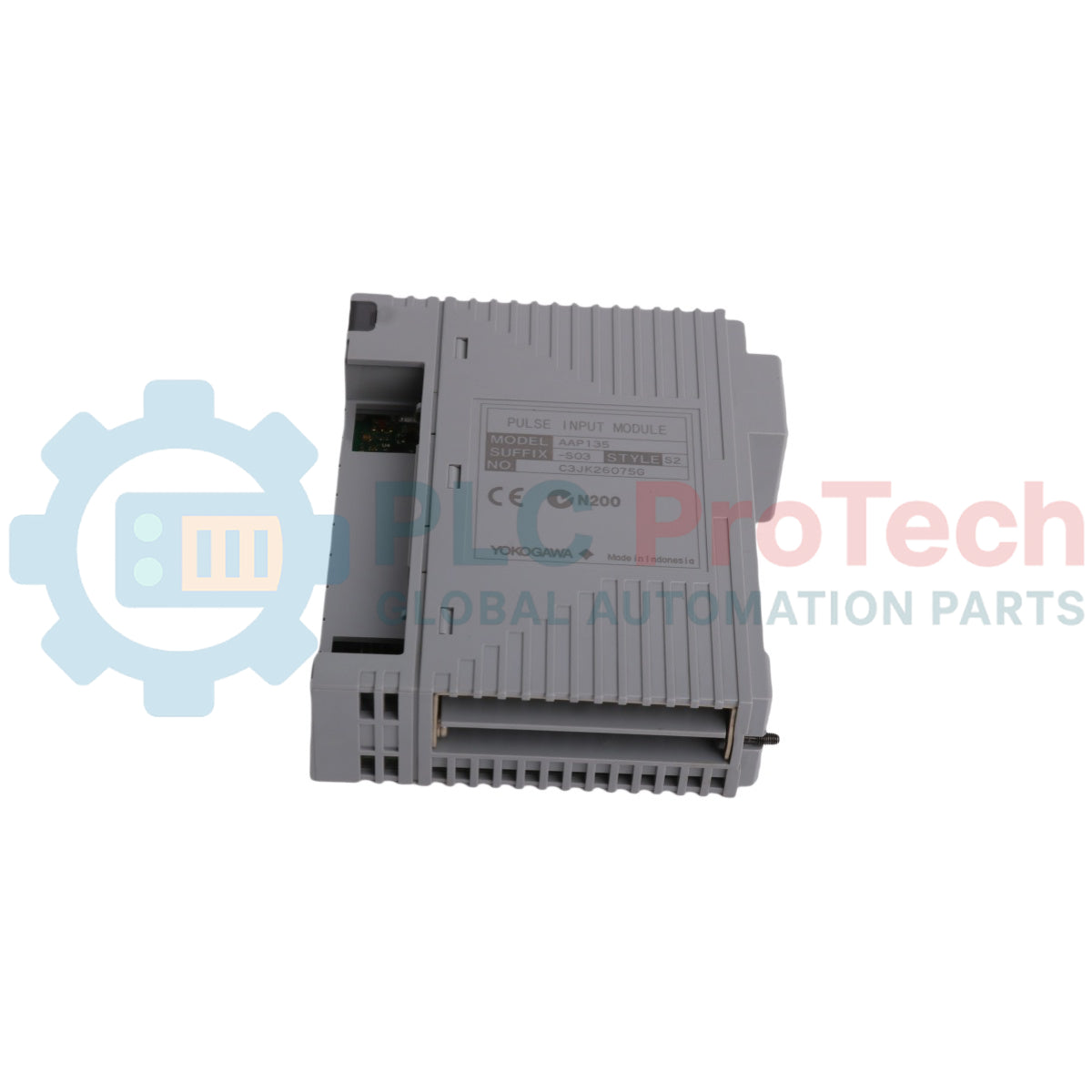

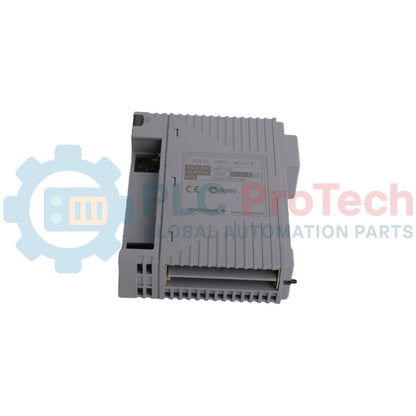

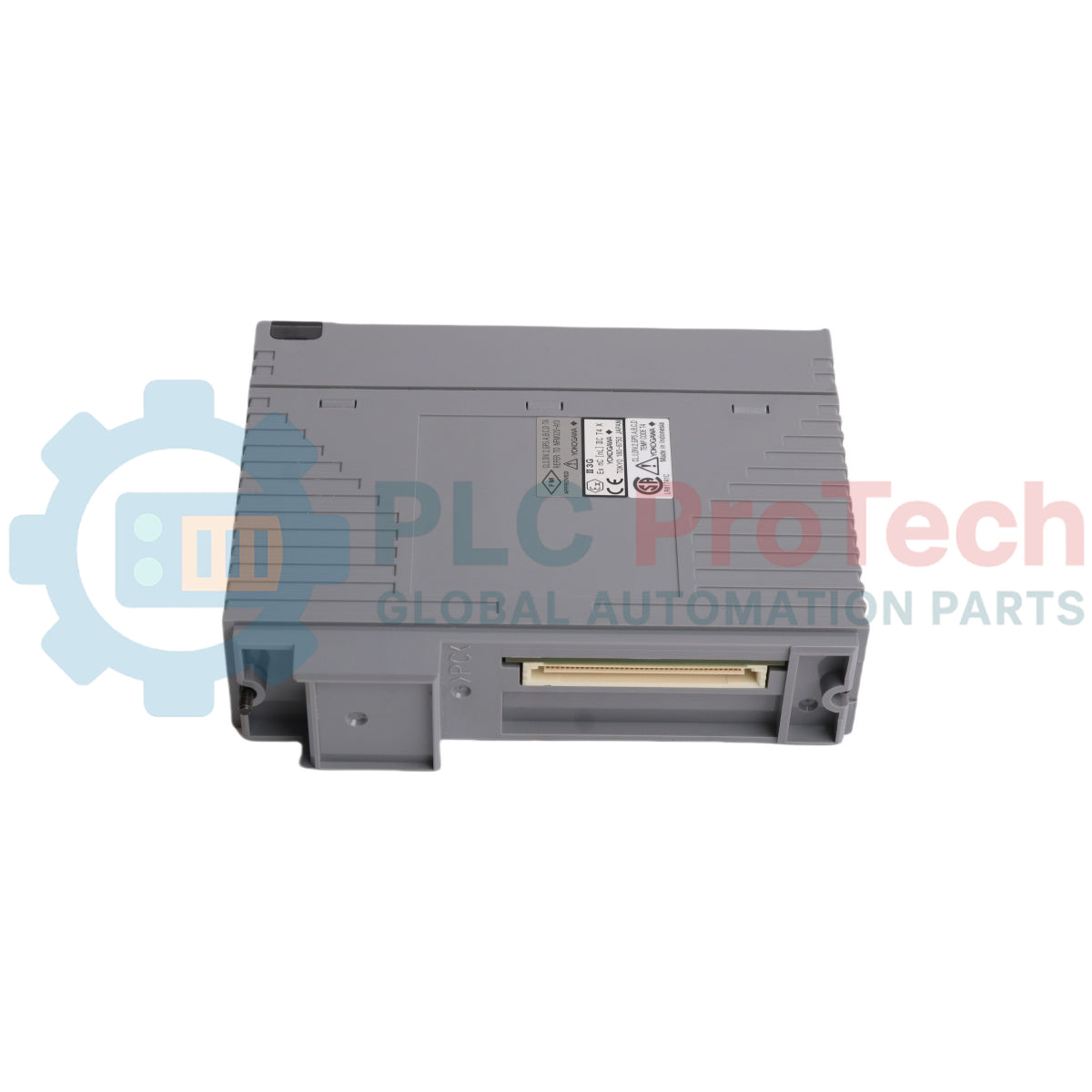

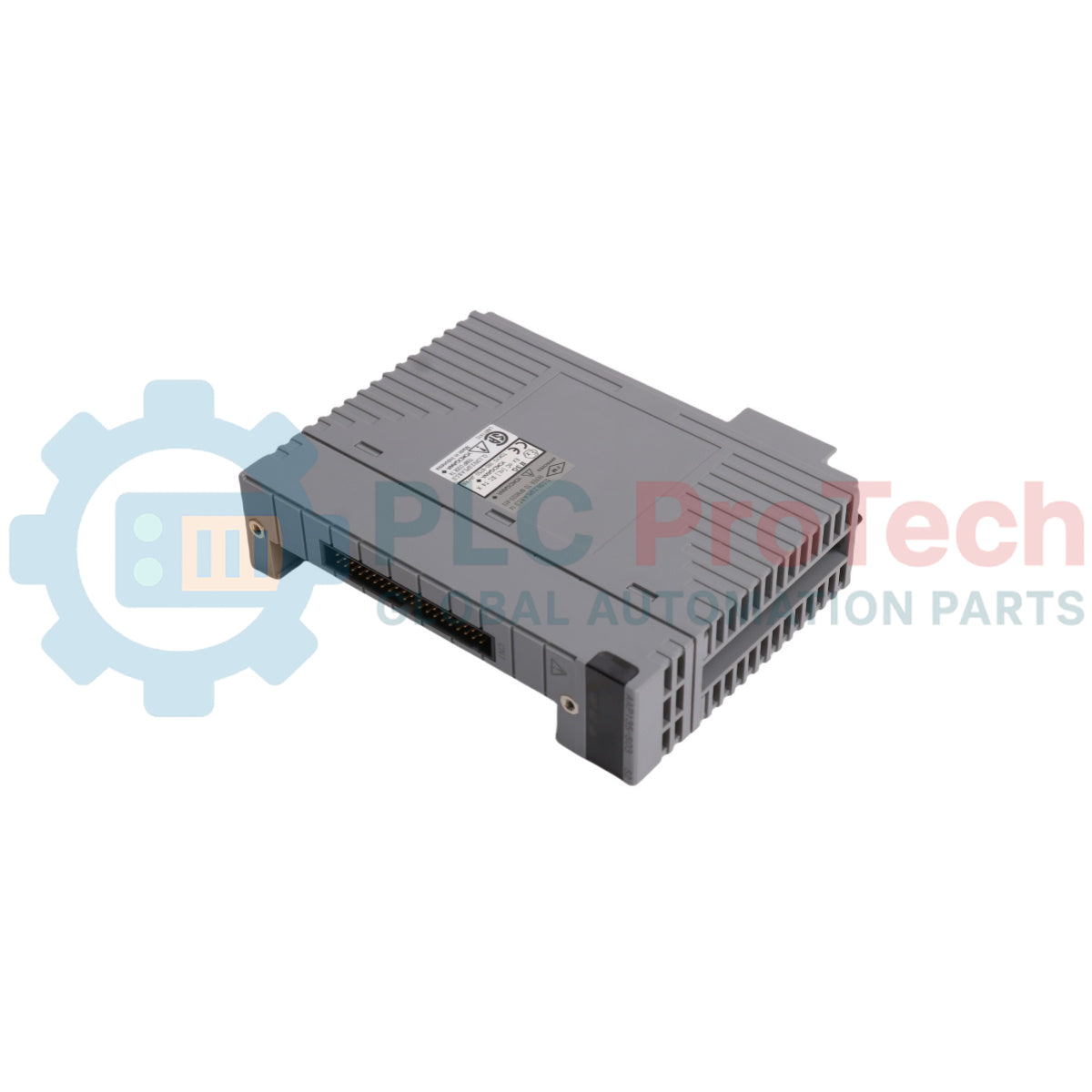

Le AAP135-S50 (AAP135) est un module d'entrée impulsion isolé à 8 canaux de haute précision, conçu pour le système de contrôle distribué (DCS) Yokogawa CENTUM VP. Ce module est conçu pour interfacer avec des dispositifs de terrain fournissant des signaux de contact ON/OFF, d'impulsions de tension ou d'impulsions de courant, supportant une plage de fréquence d'entrée de 0 à 10 kHz. Idéal pour la mesure de débit, la surveillance de la vitesse des turbines et les applications de totalisation dans les centrales électriques et les installations de traitement chimique, le AAP135 assure une intégrité maximale du signal grâce à une isolation complète canal par canal. Son architecture prend en charge des configurations à double redondance, permettant une bascule transparente dans les boucles critiques. En utilisant une période de mise à jour des données de 2 ms et des filtres intégrés d’élimination des rebonds, le module fournit une acquisition rapide et propre des données nécessaire pour réduire la latence du système et minimiser les temps d'arrêt du processus.
Décomposition du suffixe
Le numéro de modèle AAP135-S50 suivant la nomenclature structurée de Yokogawa définit son grade matériel et son niveau de certification :
-
-S : Désigne le module de type Standard pour les applications de contrôle industriel général.
-
5 : Indique que le matériel est configuré sans protection contre les explosions, adapté à une installation en zone sûre ou dans des armoires purgées.
-
0 : Spécifie la configuration de type Basique, offrant une fonction standard de comptage d’impulsions et d’entrée d’état sans modificateurs matériels spécialisés supplémentaires.
Caractéristiques techniques
| Caractéristique |
Spécification |
| Modèle |
AAP135-S50 |
| Marque |
Yokogawa |
| Origine |
Japon |
| Canaux d'entrée |
8 canaux isolés |
| Fréquence d'entrée |
0 à 10 kHz |
| Largeur d'impulsion minimale |
40 microsecondes |
| Période de mise à jour des données |
2 ms |
| Température de fonctionnement |
-20 à 70 °C |
| Consommation électrique |
300 mA (5 V DC), 400 mA (24 V DC) |
| Dimensions |
32,8 x 130 x 107,5 mm |
| Poids |
0,3 kg |
FAQ techniques
Quels types de signaux de terrain le AAP135-S50 peut-il traiter ?
Le module est très polyvalent, supportant des configurations 2 fils pour contact ON/OFF, impulsions de tension et impulsions de courant (avec alimentation du transmetteur disponible), ainsi que des impulsions de tension de type alimentation 3 fils.
Comment le module gère-t-il le "rebond" des relais mécaniques ?
Le AAP135 intègre un filtre numérique configurable conçu pour éliminer le bruit de signal et les rebonds. Lorsque l'entrée impulsion est un contact sec (relais mécanique) à des fréquences allant jusqu’à 10 Hz, ce filtre empêche les comptages d’impulsions erronés.
Quel est l’avantage de l’isolation canal par canal ?
Contrairement aux modules isolés par groupe, le AAP135 est isolé entre chaque canal individuel et le système. Cela évite les boucles de masse et garantit qu’une surtension ou un défaut sur un instrument de terrain ne se propage pas et n’affecte pas les mesures des sept autres canaux.
Guide d’ingénierie et d’installation
-
Montage et dégagement : Les dimensions du module sont de 32,8 mm de largeur et 130 mm de hauteur. Lors de l’installation dans une unité nœud CENTUM VP, assurez-vous que le module est bien inséré dans le connecteur du backplane et que les fixations sont serrées à la main. Maintenez un flux d’air suffisant dans l’armoire pour garder la température ambiante entre -20 et 70 °C, surtout dans les configurations I/O à haute densité.
-
Câblage pour haute fréquence : Pour les signaux d’impulsions proches de la limite de 10 kHz, utilisez des câbles torsadés blindés de haute qualité. Le blindage doit être mis à la terre uniquement côté système pour atténuer les interférences électromagnétiques. La résistance maximale de la source de signal doit être maintenue à 1 kOhm ou moins pour assurer une détection claire de la variation de tension (VH-VL).
-
Alimentation du transmetteur : Le module peut sélectionner entre 24 V DC et 12 V DC pour l’alimentation du transmetteur. Notez les valeurs du limiteur de courant : 30 mA pour 24 V et 40 mA pour 12 V. Dépasser ces limites déclenchera les circuits de protection internes et peut entraîner des pertes intermittentes de signal.
-
Planification de la redondance : En cas de déploiement en configuration double redondante, assurez-vous que la résistance de dérivation est réglée sur « aucune » côté veille pour maintenir une haute impédance. Le module gère automatiquement l’activation de la dérivation lors d’un basculement.
