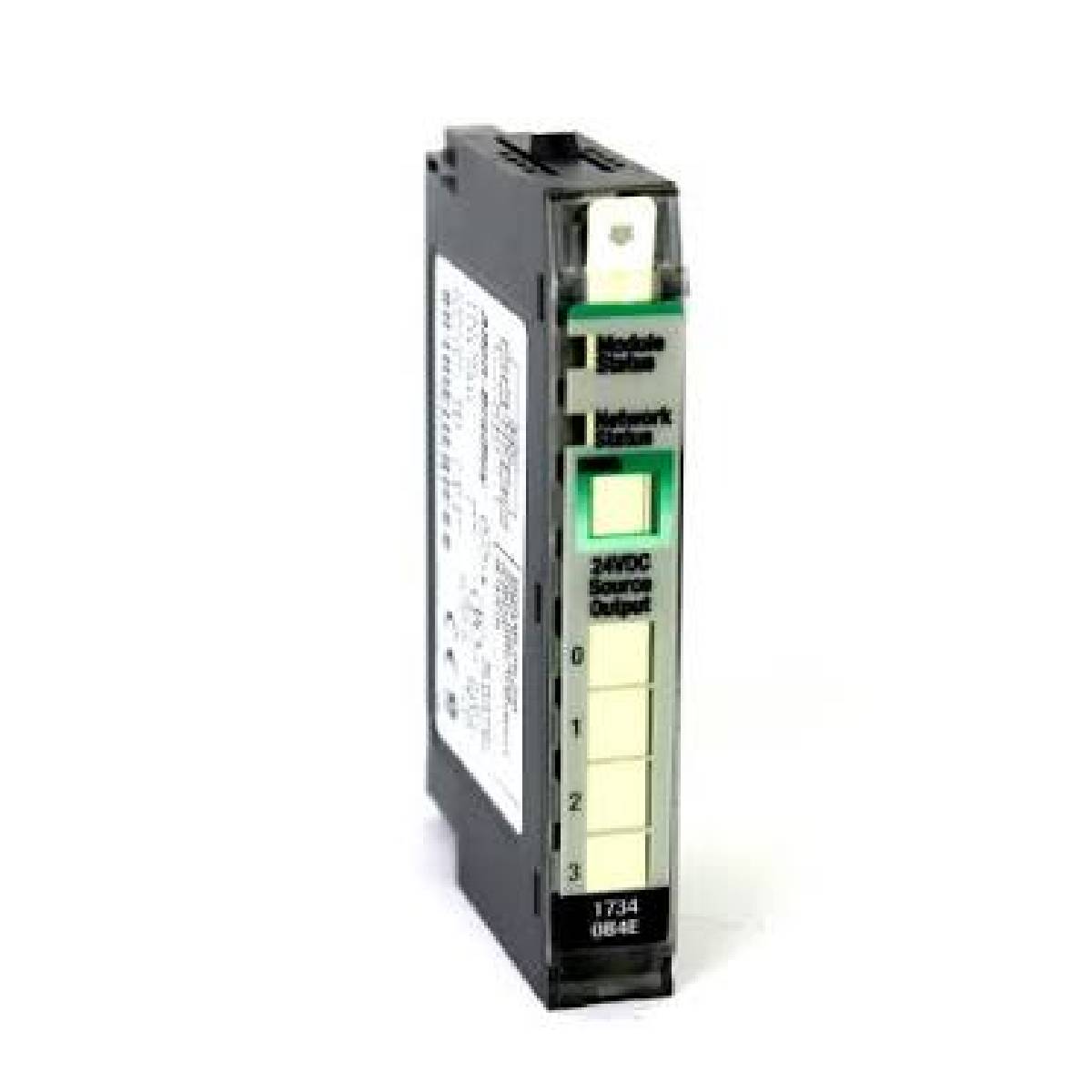

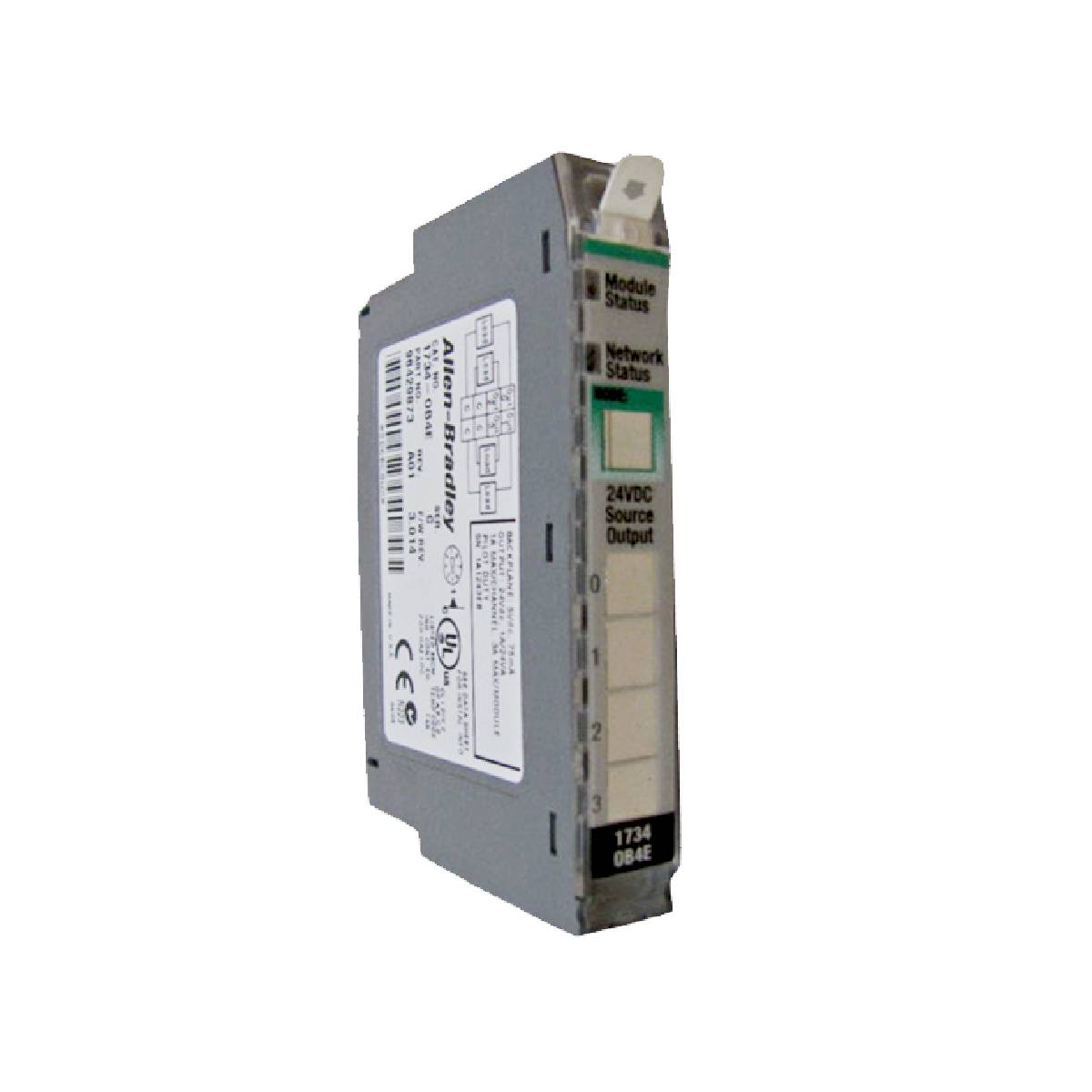

Allen-Bradley 1734-OB4E Point I/O module de sorties numériques à 4 points

SKU 1734-OB4E

En stock

Garantie 12 mois
Retours gratuits sous 30 jours

Fabricant : Allen-Bradley
N° de produit : 1734-OB4E
Pays d'origine :Singapour
Type de produit : Module de sortie numérique
Paiement : Virement bancaire, Western Union
Poids : 33g
Dimensions : 56,6 x 12,1 x 77,5 mm (H x W x P)
Port d'expédition : Xiamen
Garantie : 12 mois

Description

Le 1734-OB4E est un module de sortie numérique à source 24 V CC à 4 canaux, conçu pour être utilisé au sein du système Allen-Bradley POINT I/O. Le 1734-OB4E dispose de 4 sorties non isolées et protégées électroniquement, organisées en un seul groupe. Alimenté par une source externe nominale de 24 V CC, le module assure une protection contre les courts-circuits et les surcharges pour les charges de terrain connectées. Le module s’interface avec les réseaux industriels au moyen d’adaptateurs DeviceNet, PROFIBUS, ControlNet ou EtherNet/IP, ce qui le rend adapté aux applications d’E/S distribuées commandant des dispositifs de terrain tels que des solénoïdes, des relais et des voyants.

Fonctionnalités

4 canaux de sortie numérique non isolés à source, regroupés en un seul groupe
Sorties protégées électroniquement contre les courts-circuits et les surcharges
Position 1 du sélecteur pour le détrompage mécanique sur les bases de bornes compatibles
Voyants d’état commandés par la logique, comprenant 4 LED jaunes d’état des sorties, 4 LED rouges de défaut des sorties et 2 LED vertes/rouges d’état du module/réseau
Prise en charge d’un bornier amovible (RTB) permettant de remplacer le module sans perturber le câblage de terrain

Applications

Traitement des E/S distribuées sur les réseaux DeviceNet et PROFIBUS
Extension du système de commande via des adaptateurs EtherNet/IP et ControlNet
Commutation de charges industrielles 24 V CC, notamment des actionneurs, relais et solénoïdes
Installations en zone dangereuse de classe I, division 2, zone 2

Spécifications techniques

Paramètre	Spécification
Fabricant	Allen-Bradley / Rockwell Automation
Modèle	1734-OB4E
Nombre de sorties	4 (1 groupe de 4), non isolées, à source
Tension à l’état activé, min.	10 V CC
Tension à l’état activé, nominale	24 V CC
Tension à l’état activé, max.	28,8 V CC
Chute de tension à l’état activé, max.	0,2 V CC
Courant à l’état activé, min.	1,0 mA par canal
Courant de fuite à l’état désactivé, max.	0,5 mA à 28,8 V CC
Retard du signal de sortie, de l’arrêt à la mise en marche / de la mise en marche à l’arrêt	0,1 ms max.
Courant nominal de sortie, par sortie	1,0 A
Courant nominal de sortie, max. par module	3,0 A
Courant de surtension	2 A pendant 10 ms, répétable toutes les 3 s
Tension nominale de l’alimentation CC externe	24 V CC
Plage de tension de l’alimentation CC externe	10...28,8 V CC
Courant de l’alimentation CC externe	16 mA
Courant POINTBus, max.	75 mA à 5 V CC
Dissipation de puissance à 28,8 V CC, max.	1,2 W
Dissipation thermique à 28,8 V CC, max.	4,1 BTU/h
Tension d’isolement	50 V (continu), type à isolation renforcée, testé à 2 500 V CC pendant 60 s entre le côté terrain et le système
Assemblages de bases de câblage compatibles	1734-TB, 1734-TBS, 1734-TOP, 1734-TOPS, 1734-TB3, 1734-TB3S, 1734-TOP3, 1734-TOP3S
Position du sélecteur	1
Couple de serrage de la vis de la base de bornes	0,8 N-m (7 lb-in)
Température de fonctionnement	-20...55 °C (-4...131 °F)
Température hors fonctionnement	-40...+85 °C (-40...+185 °F)
Humidité relative	5...95 % sans condensation
Vibrations en fonctionnement	5 g @ 10...500 Hz
Chocs, en fonctionnement / hors fonctionnement	30 g / 50 g
Dimensions (H x L x P)	56.6 x 12.1 x 77.5 mm (2.23 x 0.48 x 3.05 in.)
Poids approximatif	33.17 g (1.17 oz)
UPC	612598205288
Pays d’origine	Singapour
Délai d’approvisionnement estimé	5 jours
Méthode ACV	Conforme aux normes ISO 14040/44
Méthode d’évaluation des impacts	EF 3.0 (empreinte environnementale) aligné sur l’ESPR
Base de données utilisée	Ecoinvent 3.10
Électricité de la phase d’utilisation	Mix électrique moyen du réseau européen (UE-40)
Du berceau à la porte	3.73E+00 kg éq. CO2
Du berceau à la tombe	7.14E+01 kg éq. CO2

Connexions/interfaces

Broche du connecteur	Fonction
0	Borne de sortie du canal 0 (Out 0)
1	Borne de sortie du canal 1 (Out 1)
2	Borne de sortie du canal 2 (Out 2)
3	Borne de sortie du canal 3 (Out 3)
4	Borne commune (C)
5	Borne commune (C)
6	Borne commune (C)
7	Borne commune (C)

Directives d’installation

Mise à la terre du rail DIN : Reliez le module à la terre du châssis par l’intermédiaire du rail DIN, en utilisant un rail DIN en acier zingué et chromaté (numéros de pièce Allen-Bradley 199-DR1 ; 46277-3 ; EN50022). Fixez le rail DIN à la surface de montage environ tous les 200 mm (7,8 po) et utilisez correctement les ancrages d’extrémité.
Exigence relative au boîtier : Installez le module dans un boîtier industriel de degré de pollution 2 adapté aux applications de catégorie de surtension II. L’accès à l’intérieur du boîtier doit nécessiter un outil.
Réglage du commutateur à clé : Avant d’insérer le module, réglez le commutateur orange de la base de montage sur la position 1 en le tournant dans le sens horaire à l’aide d’un tournevis plat.
Insertion du module : Assurez-vous que la vis de verrouillage du rail DIN est en position horizontale avant d’insérer le module verticalement dans la base de montage jusqu’à son verrouillage.
Sécurité dans les zones dangereuses : Coupez l’alimentation ou assurez-vous que la zone est non dangereuse avant d’insérer ou de retirer le module, ou de connecter ou déconnecter le bornier amovible (RTB) ou le câblage.
Limites de câblage : Ne raccordez pas plus de deux conducteurs à une même borne.

Conformité et certifications

c-UL-us (Équipement de commande industriel homologué UL, dossier E65584 ; homologué UL pour emplacements dangereux de classe I, division 2, groupes A, B, C et D, dossier E194810)
Royaume-Uni et CE (Directive CEM 2014/30/UE, EN 61326-1, EN 61000-6-2, EN 61000-6-4, EN 61131-2 ; Directive RoHS 2011/65/UE, EN IEC 63000)
RCM (EN 61000-6-4)
Ex (Directive ATEX 2014/34/UE, EN IEC 60079-0, EN IEC 60079-7, II 3G Ex nA IIC T4 Gc, DEMKO 04 ATEX 0330347X, UL22UKEX2478X)
KC (Article 58-2 de la loi sur les ondes radio, alinéa 3)
IECEx (IEC 60079-0, IEC 60079-7, Ex ec IIC T4 Gc, IECEx UL 20.0072X)
Maroc (Arrêté ministériel nº 6404-15)
CCC (CNCA-C23-01 CCC: 2020122309111607)

FAQ

Quelle est l’exigence de détrompage pour installer le module sur une base de raccordement ?

Le sélecteur de détrompage orange sur la base de montage doit être tourné dans le sens des aiguilles d’une montre jusqu’à la position 1 avant d’insérer le module.

Quelle est l’intensité nominale maximale en sortie de l’appareil ?

Le module prend en charge jusqu’à 1,0 A par voie de sortie individuelle et une intensité totale maximale de 3,0 A pour l’ensemble du module.

Quels indicateurs d’état sont intégrés à l’avant de l’appareil ?

L’appareil comporte 4 LED jaunes d’état des sorties, 4 LED rouges de défaut des sorties et 2 LED vertes/rouges d’état du module et du réseau.
