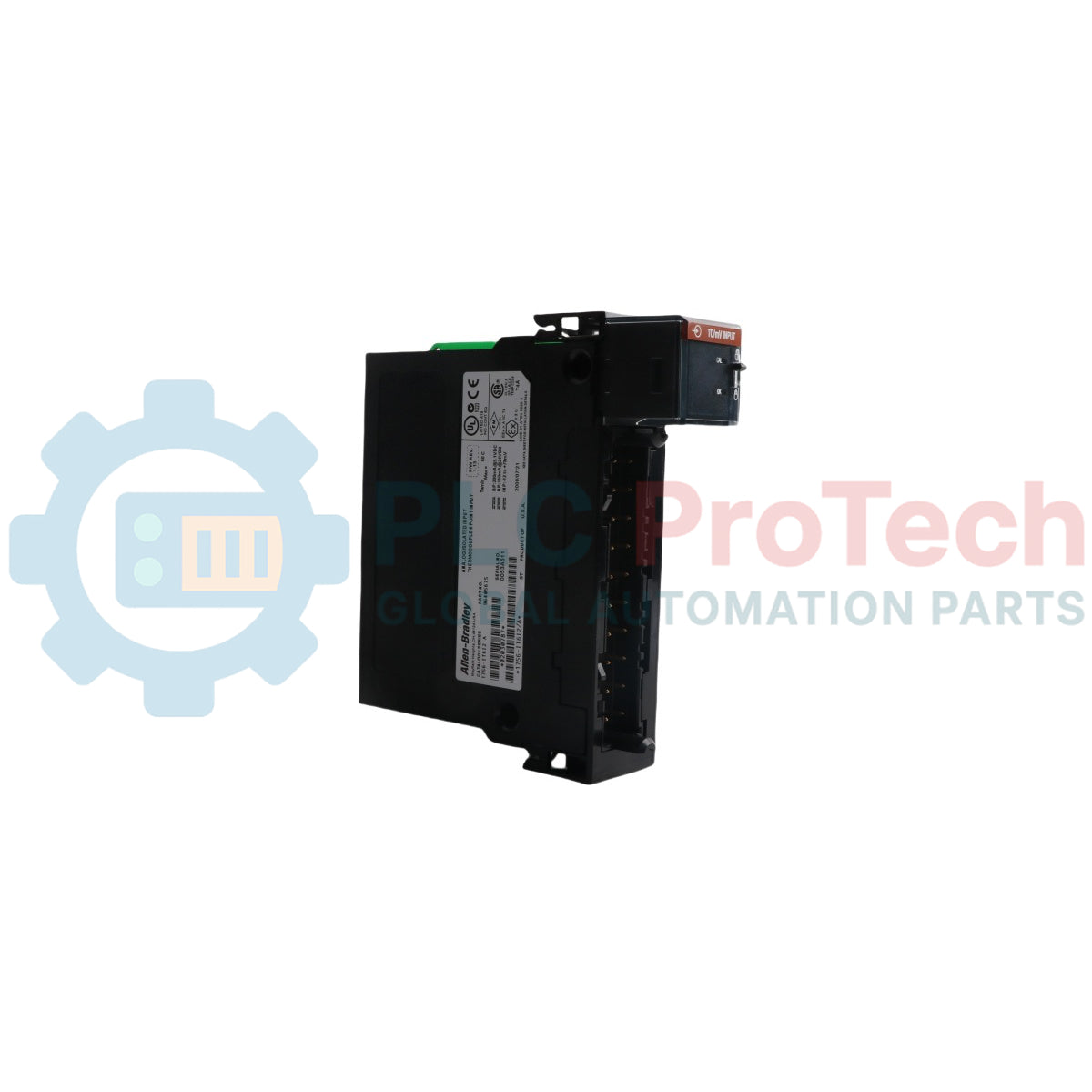

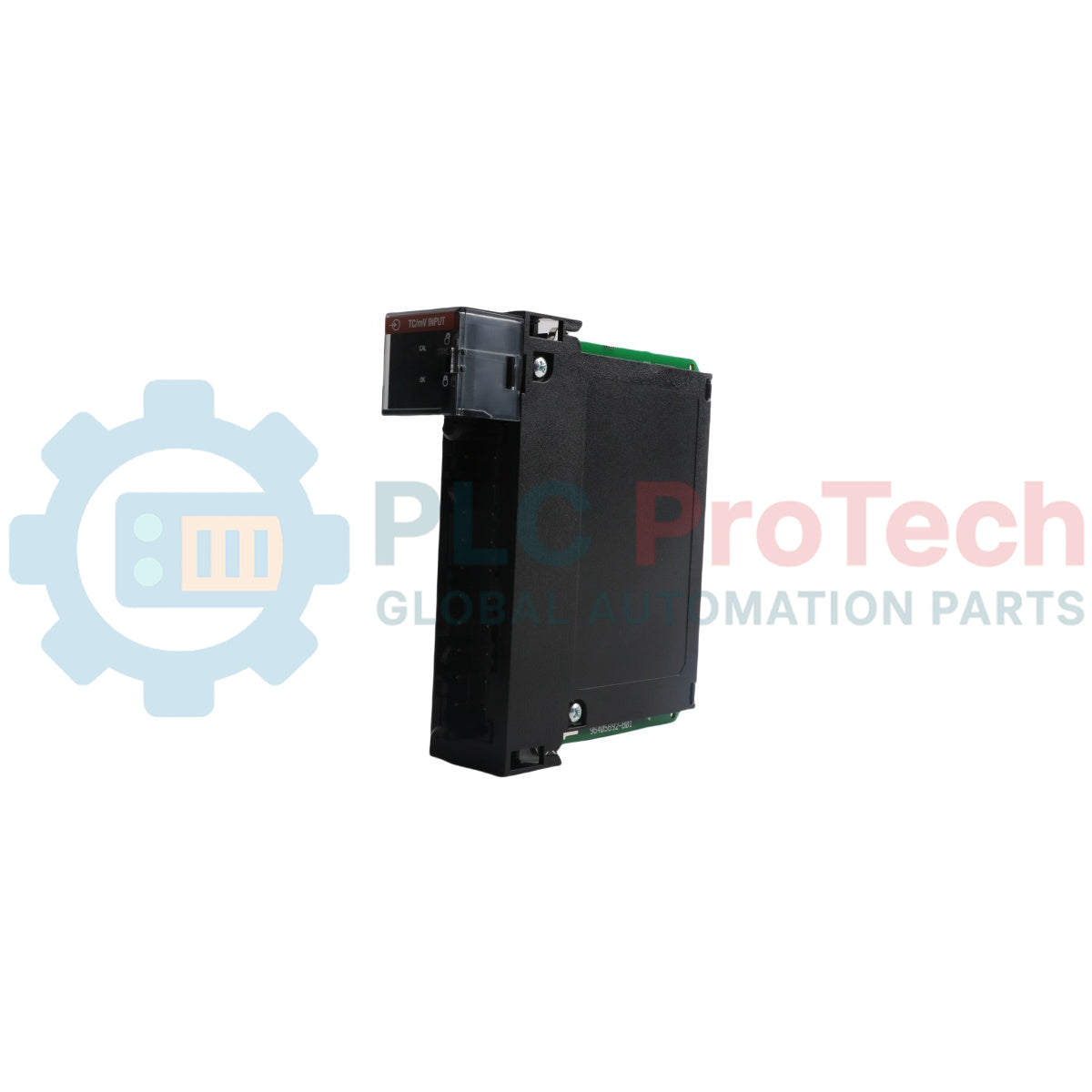

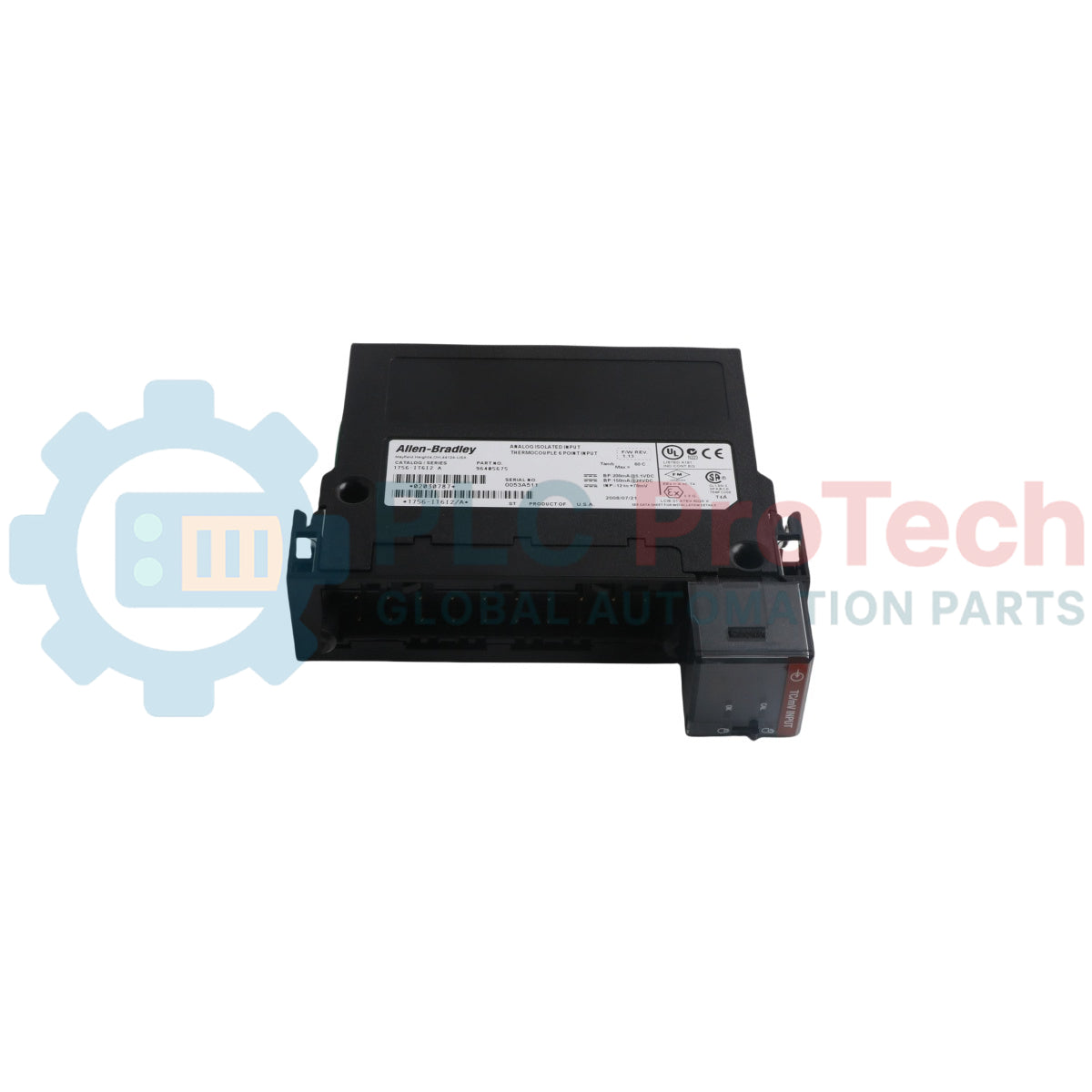

Module d'entrée analogique améliorée pour thermocouple ControlLogix Allen-Bradley 1756-IT6I2

Présentation du produit

Le 1756-IT6I2 est un module d’entrée analogique renforcé ControlLogix à 6 points pour thermocouples améliorés, conçu pour le traitement haute précision de la température dans des secteurs industriels à risques tels que le raffinage pétrochimique, la production d’électricité et le traitement chimique 。Conçu comme un module d’entrée analogique amélioré pour thermocouples, il comporte six canaux isolés individuellement qui assurent une excellente fiabilité du signal en éliminant les boucles de masse et les risques électriques en mode commun 。Cette conception atténue les fluctuations imprévues des canaux, optimisant directement la disponibilité de l’installation et protégeant les boucles de régulation à forte valeur. Le module s’intègre parfaitement à tout châssis ControlLogix standard et sert de station d’E/S localisée ou distribuée haute performance sur des infrastructures EtherNet/IP ou ControlNet 。

Configuration technique

Ce module amélioré intègre un convertisseur analogique-numérique sigma-delta haute résolution de 16 bits afin d’obtenir une quantification précise au niveau du microvolt sur une vaste plage de températures 。Son architecture matérielle haute performance assure un rejet du bruit en mode commun d’au moins 160 dB lors d’essais sous 600 V CA à 60 Hz, garantissant l’intégrité du signal dans les environnements soumis à de fortes interférences électromagnétiques 。Une paire appariée de thermistances de compensation de soudure froide (CJC) ultra-précises accompagne le module afin d’obtenir une stabilité localisée de $\pm$0,3 °C sur l’interface du bornier 。La linéarisation est effectuée à bord au moyen d’algorithmes ITS-90 étalonnés en usine 。Lorsqu’il est intégré avec un formatage des données en virgule flottante, le filtre numérique réglable peut être activé conjointement avec le filtre réjecteur de mode normal à 60 Hz afin de supprimer le bruit haute fréquence du procédé 。

Spécifications techniques

FAQ

Quelle est la différence matérielle essentielle entre l’ancien 1756-IT6I et le 1756-IT6I2 amélioré ?

Le 1756-IT6I2 offre un rejet du bruit en mode commun considérablement amélioré (160 dB minimum à 600 V CA, contre 120 dB à 60 V CA sur l’ancien module) et fournit une précision uniforme et élevée de la CJC locale de $\pm$0,3 °C sur tous les canaux internes 。

Puis-je utiliser un bornier 1756-TBSH à bornes à ressort avec le 1756-IT6I2 ?

Non. Selon le manuel officiel des spécifications des E/S Allen-Bradley, le module 1756-IT6I2 est strictement compatible avec le 1756-TBNH uniquement (boîtier de bornier à cage) La variante à bornes à ressort (1756-TBSH) n’est pas prise en charge par ce module amélioré spécifique 。

Comment le module signale-t-il au PLC la défaillance d’un capteur de thermocouple de terrain ?

Le 1756-IT6I2 intègre une logique de diagnostic active des circuits ouverts. Si un fil de capteur est sectionné ou brûlé, le module détecte la boucle ouverte et force une lecture maximale positive à pleine échelle dans la table de données du contrôleur dans les 2 secondes, afin de déclencher un arrêt d’urgence immédiat du procédé ou une alerte 。

Directives d’ingénierie de terrain et de mise en service

• Installation obligatoire des capteurs CJC : Le 1756-IT6I2 nécessite l’installation de deux capteurs CJC appariés directement sur l’ensemble de bornier 1756-TBNH L’omission de ces capteurs désactive le suivi local de la référence ambiante, ce qui entraîne une dérive catastrophique du calcul de température et des valeurs de procédé inexactes
• Protocoles de mise à la terre du blindage : Utilisez des câbles d’extension blindés à paires torsadées de haute qualité, spécifiquement désignés pour votre type d’étalonnage de thermocouple. Reliez le fil de drain du blindage à la terre en un seul point, de préférence sur la barre de terre en cuivre massif à l’intérieur de l’armoire de raccordement. Ne faites jamais passer les lignes de thermocouple sensibles dans des chemins de câbles contenant des lignes CA de forte puissance ou des sorties de variateur de fréquence, afin d’éviter les interférences inductives 。
• Retrait et insertion sous tension (RIUP) : Ce module est entièrement conçu pour permettre une procédure RIUP tandis que le fond de panier du châssis ControlLogix reste sous tension Cependant, dans les classifications opérationnelles dangereuses, ne tentez pas de déconnecter le bornier 1756-TBNH ni de retirer le module tant que l’alimentation de terrain n’a pas été entièrement isolée et vérifiée comme étant hors tension
