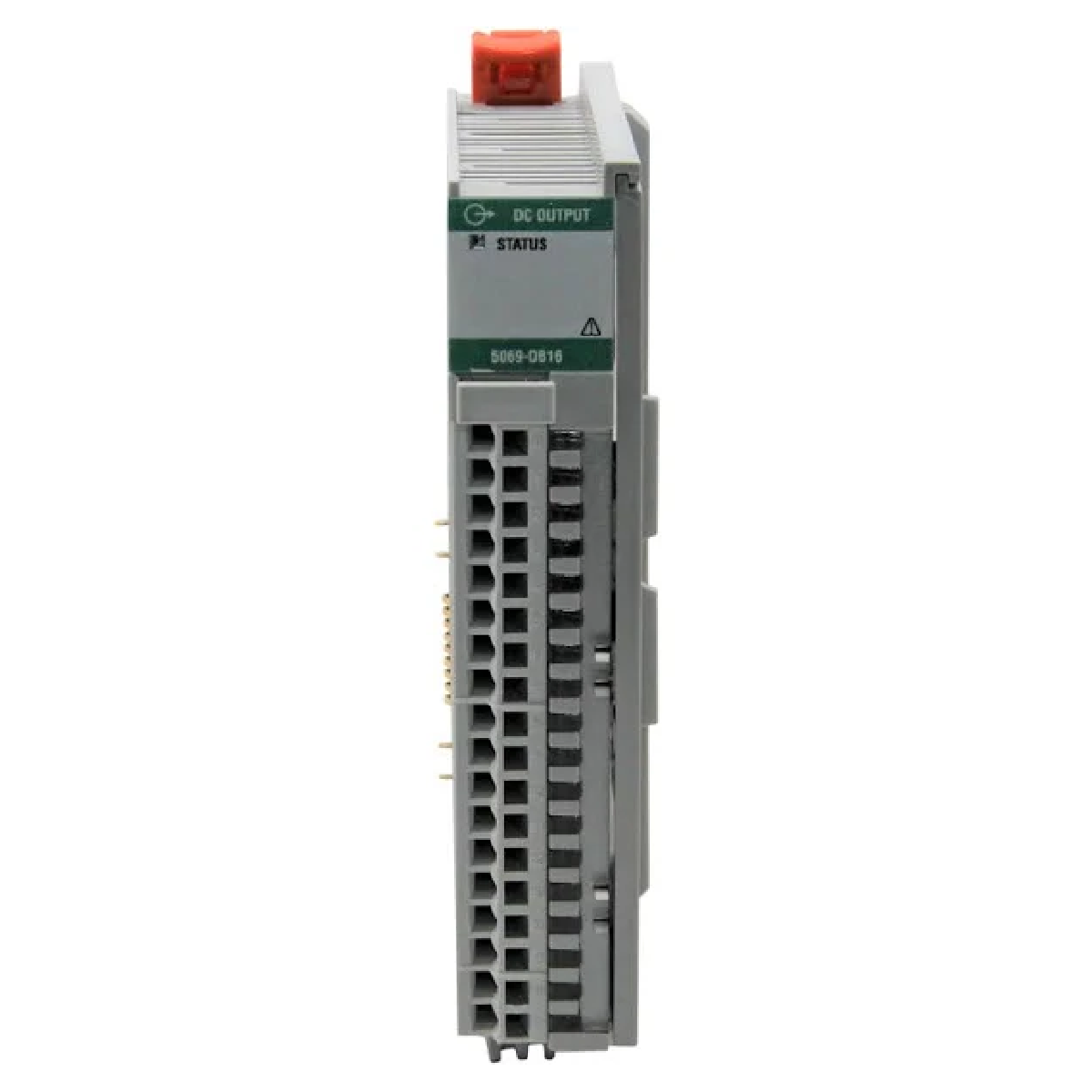

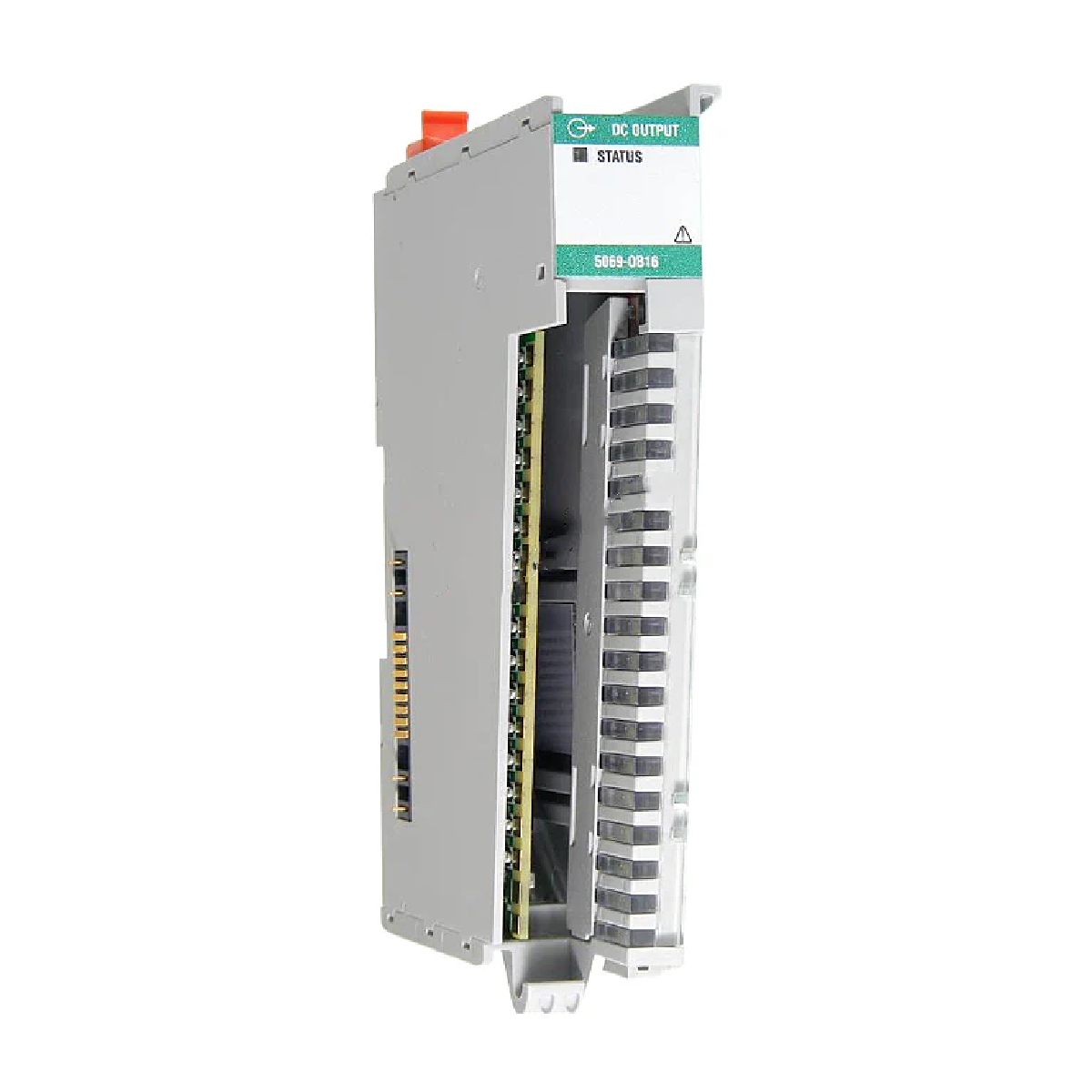

Module de sorties numériques Allen-Bradley 5069-OB16 Compact 5000

Le  5069-OB16 est un module de sorties numériques CC haute densité de la série  Allen-Bradley Compact 5000 I/O . Il comporte 16 sorties à source et est conçu pour être utilisé avec les automates  CompactLogix 5380 ou ControlLogix 5580 (via un 5069-AENTR). Ce module est conçu pour la commutation à grande vitesse d’actionneurs industriels, tels que les électrovannes, les démarreurs de moteur et les voyants, fournissant une interface rapide et déterministe pour les systèmes automatisés modernes.

Principales caractéristiques techniques

Fonctionnalités principales

1. Architecture de sorties à source

Le  5069-OB16 utilise une conception  à source , ce qui signifie que le module fournit la tension positive (+24 V CC) à la charge. L’autre côté de la charge est généralement relié au commun (masse). Il s’agit de la configuration de sortie la plus courante pour piloter des composants industriels dans un circuit compatible PNP.

2. Performances à grande vitesse

Faisant partie de la plateforme Compact 5000, ce module bénéficie d’un fond de panier système haute vitesse qui garantit l’exécution des commandes de sortie du contrôleur avec une latence minimale. Cela est essentiel pour les applications nécessitant une temporisation précise, telles que le tri à grande vitesse ou les mouvements synchronisés d’emballage.

3. Diagnostics avancés du module

Le 5069-OB16 fournit au contrôleur des informations de diagnostic en temps réel, consultables dans Studio 5000 :

• Surveillance de l’alimentation SA : détecte l’absence de l’alimentation côté terrain.

• Voyants d’état du module : comprend un voyant d’état vert individuel pour chacune des 16 voies, permettant un dépannage visuel rapide sur le site de production.

• Protection électronique : comprend une protection intégrée contre les surintensités et les courts-circuits au niveau du module.

FAQ techniques

Quel bornier amovible (RTB) est requis ?

Le module est compatible avec le bornier à 18 broches  5069-RTB18-SCREW (à vis) ou  5069-RTB18-SPRING (à ressort, insertion directe). Notez que ces borniers sont généralement commandés séparément du module lui-même.

Ce module prend-il en charge la fonction RIUP ?

Oui. Il prend en charge le  retrait et l’insertion sous tension (RIUP), ce qui permet au personnel de maintenance de remplacer un module sans mettre hors tension l’intégralité du châssis ni déconnecter le câblage de terrain.

Quelle est l’exigence relative à l’alimentation « SA Power » ?

L’alimentation des capteurs/actionneurs (SA) doit être fournie au module par l’intermédiaire du contrôleur ou d’un répartiteur de potentiel de terrain. Cette alimentation sert à mettre sous tension les circuits de sortie et les dispositifs physiques (électrovannes, etc.) qui y sont raccordés.

Guide d’ingénierie et d’installation

• Pratiques de câblage : pour les charges inductives (comme les électrovannes ou les relais), il est recommandé d’utiliser un suppresseur de surtension externe (diode de roue libre) en parallèle sur la charge afin de protéger les transistors internes du module contre les pointes de force contre-électromotrice.

• Considérations thermiques : lors de la commutation simultanée de charges à fort courant sur les 16 voies, assurez-vous que l’armoire dispose d’une ventilation suffisante. Maintenez un dégagement d’au moins  50 mm (2 po) au-dessus et au-dessous du module pour assurer son refroidissement par convection.

• Raccordement du commun : assurez-vous que le commun de l’alimentation SA est correctement relié au commun de la charge afin de fermer le circuit électrique des sorties à source.

Avantages pour l’ingénierie

Le  5069-OB16 est particulièrement apprécié pour sa  haute densité et sa fiabilité. En fournissant 16 points dans un module mince de 22 mm de largeur, il permet une extension importante des E/S dans les armoires de commande où l’espace est limité. Son intégration déterministe à l’environnement Logix 5000 garantit que même les séquences complexes à sorties multiples sont exécutées avec la précision requise par les machines hautes performances prêtes pour l’IIoT.
