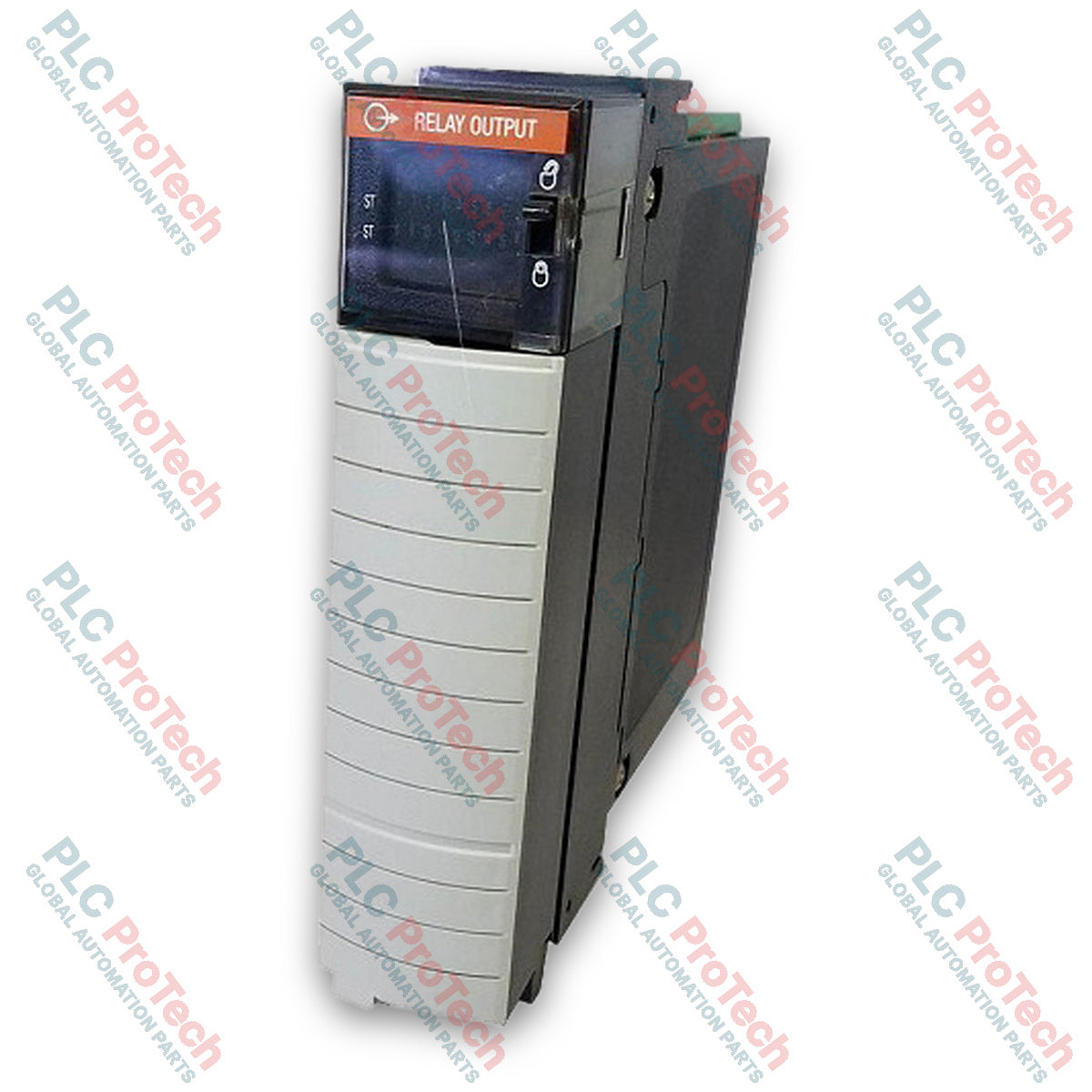

Module de sortie à contacts de relais isolés à 16 points Allen-Bradley 1756-OW16I ControlLogix

Description

L’Allen-Bradley 1756-OW16I est un module de sortie à relais discret ControlLogix conçu pour interfacer des contrôleurs industriels avec des charges CA et CC de forte puissance. Intégré à l’architecture modulaire ControlLogix, cet appareil dispose de 16 points de sortie à relais normalement ouverts et isolés individuellement, capables de gérer des plages de tension flexibles de 5 à 125 V CC et de 10 à 240 V CA. Le module prend en charge les sorties planifiées et les états de défaut configurables, notamment Maintien du dernier état, Activation définie par l’utilisateur et Désactivation définie par l’utilisateur, afin d’assurer une gestion robuste de l’état de commande lors des défauts de communication avec le contrôleur ou des transitions du système.

Conçu pour les environnements industriels exigeants, le 1756-OW16I se monte directement dans tout châssis ControlLogix et se raccorde au câblage de terrain par l’intermédiaire d’un bornier amovible (RTB). L’architecture à canaux isolés permet de commuter plusieurs sources d’alimentation et différents potentiels de tension sur un même module physique, sans interférence entre les circuits. L’alimentation du fond de panier est gérée efficacement, avec une consommation de 150 mA sur les rails de 5,1 V CC et de 24 V CC, tandis que des relais mécaniques robustes assurent une isolation fiable entre les équipements de terrain haute puissance et les fonds de panier basse tension des contrôleurs.

Caractéristiques

• 16 points de sortie à relais à contacts secs, isolés individuellement, pour une grande flexibilité en matière de tension
• Large plage de tension de fonctionnement prenant en charge 5 à 125 V CC et 10 à 240 V CA
• Comportement configurable en mode défaut, notamment maintien du dernier état et options d’état désactivé par défaut
• Prise en charge de l’exécution de sorties planifiées synchronisées avec l’heure du système
• Compatible avec les borniers amovibles ControlLogix 1756 standard (RTB)
• Caractéristiques nominales de commande pilote C300 et R150 pour la gestion des charges inductives

Applications

• Commutation de charges d’actionneurs CA et CC mixtes dans un seul emplacement de châssis
• Interface entre la logique du contrôleur et les démarreurs de moteur et solénoïdes à courant élevé
• Isolation des sorties du système de commande par rapport aux alimentations de terrain dangereuses ou bruyantes
• Gestion des chaînes de relais d’interverrouillage de sécurité et des circuits d’annonce d’alarme
• Exécution d’actions de commande discrètes planifiées dans l’automatisation des procédés continus

Spécifications techniques

Conformité et certifications

• Équipement de commande industrielle homologué UL
• Certifié CSA pour les emplacements dangereux (classe I, division 2)
• Marquage CE conforme aux directives applicables de l’UE
• Conforme C-Tick pour le marché australien
