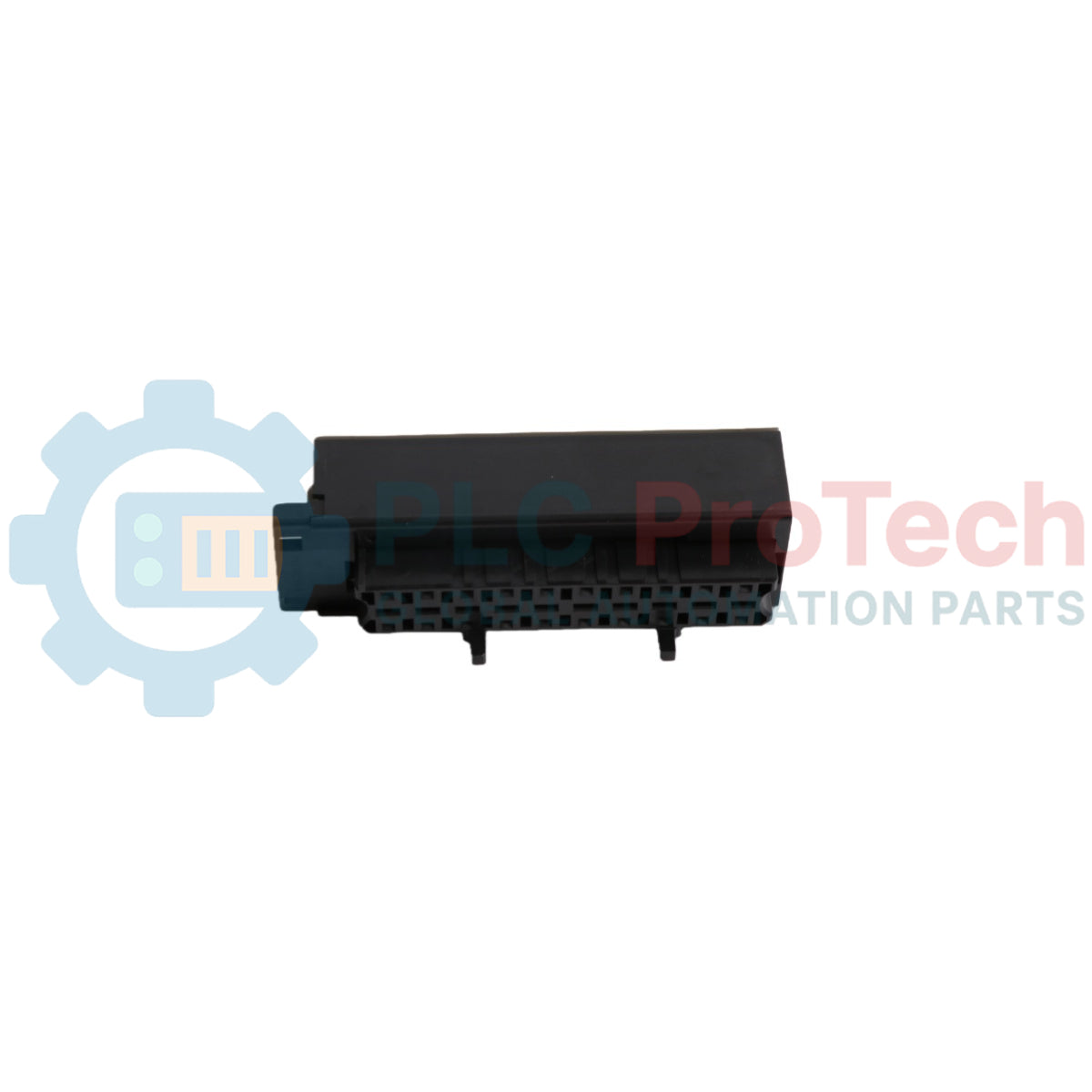

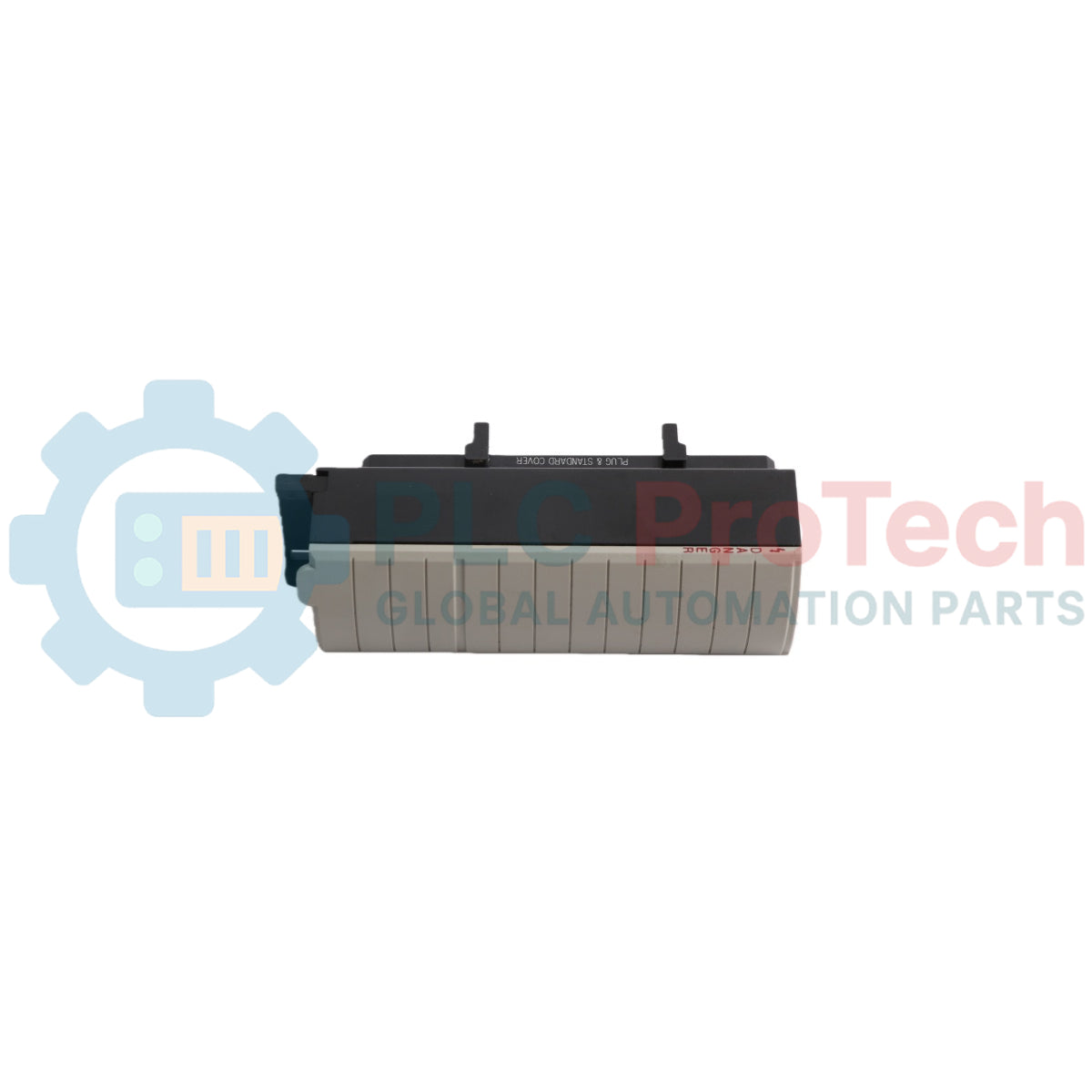

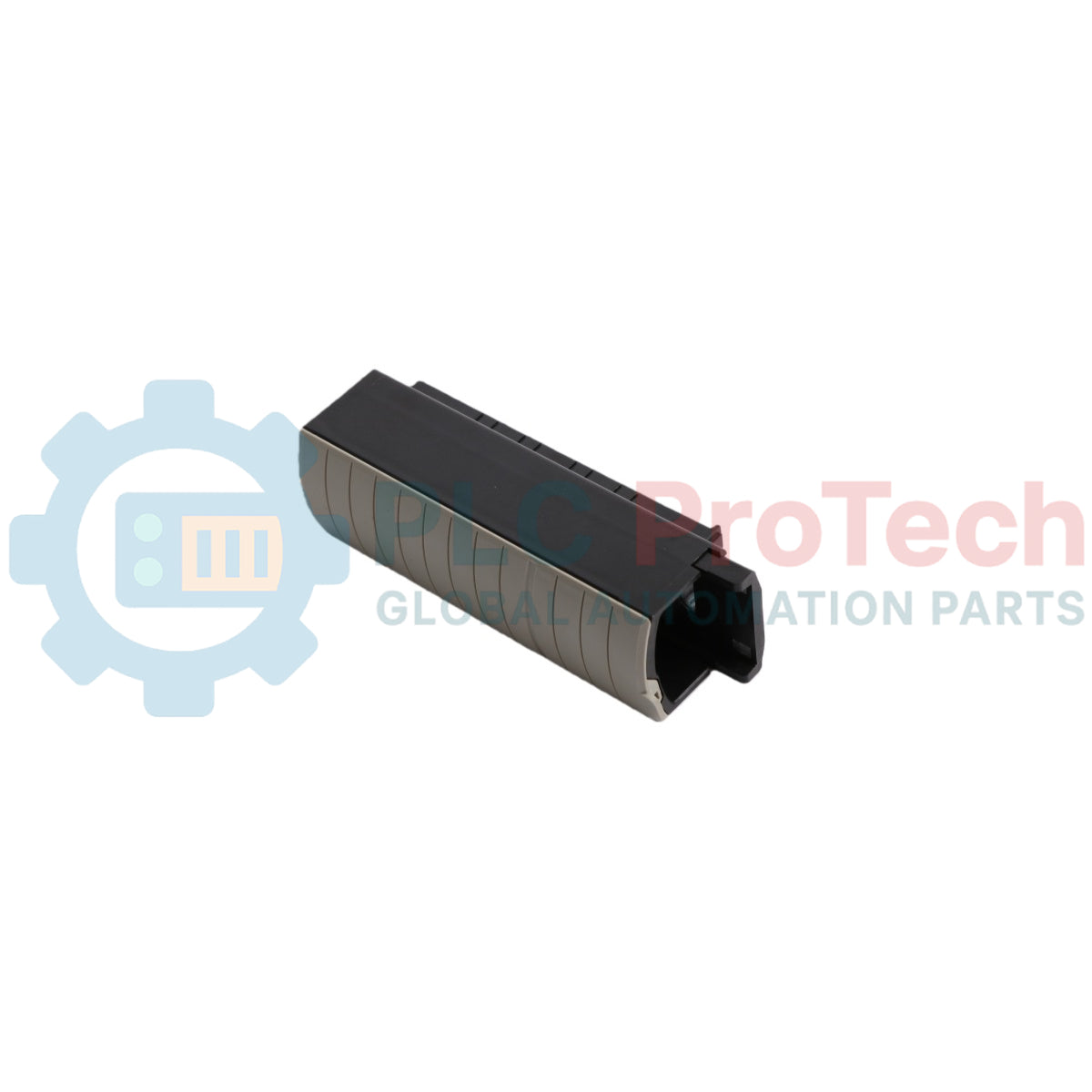

Bloc de bornes amovible ControlLogix Allen-Bradley 1756-TBNH

Description

L’Allen-Bradley 1756-TBNH est un bloc de bornes amovible (RTB) à vis de style NEMA à 20 positions, conçu pour fournir des connexions d’interface dédiées côté terrain pour les modules E/S ControlLogix. Cet accessoire se branche directement sur l’interface électrique frontale des modules E/S 1756 standard, permettant aux techniciens d’usine d’installer, modifier ou échanger les instruments de terrain sans déconnecter les conducteurs de signal individuels ni perturber les faisceaux de câbles locaux du panneau. Doté d’une structure robuste conçue pour des exigences opérationnelles à haute température, il accepte des combinaisons multi-conducteurs de câblage massif ou multibrin selon les calibres d’instrumentation standard.

Fonctionnalités

• Format 20 positions : Intègre 20 canaux de cheminement de bornes distincts pour gérer une distribution dense de capteurs et d’actionneurs sur le terrain.
• Support double conducteur : Chaque position de terminaison locale peut accueillir jusqu’à 2 conducteurs indépendants, permettant un saut de signal efficace ou un routage en parallèle des circuits.
• Composition flexible des fils : Entièrement compatible avec les fils de cuivre massifs et multibrins.
• Classe de température élevée : Conçu pour fonctionner en toute sécurité dans des marges de traitement intensives avec une classe de température de câblage physique de 90 °C ou plus.
• Cadre amovible : Permet un découplage mécanique instantané du bloc module hôte pour simplifier les opérations de maintenance et de service du panneau de contrôle.

Applications

• Connexion terrain pour modules d’automatisation ControlLogix discrets et analogiques numériques.
• Routage de panneaux de répartition et consolidation des signaux dans des armoires industrielles denses.
• Environnements soumis à de fortes vibrations mécaniques ou à des cycles thermiques nécessitant une pression stable des conducteurs maintenue par vis.

Spécifications techniques

Modèles alternatifs et compatibilité

Le 1756-TBNH est un bloc robuste à 20 positions équipé de pinces à vis de style NEMA. Il ne peut pas remplacer directement les modules standard à 36 positions (comme le 1756-TBCH ou le 1756-TBSH) en raison de différences strictes de pas mécanique et d'empreinte. Lors de la construction de systèmes sujets à de fortes vibrations mécaniques continues ou lorsque l'outillage rapide est préféré, la version à pince ressort 1756-TBS6H doit être envisagée si les paramètres de l'emplacement correspondent. Assurez-vous que le module E/S cible fait explicitement référence au suivi des blocs à 20 positions dans sa documentation d'installation.

Pièges d'application et notes d'ingénierie

Un point majeur de défaillance systémique provient d'un serrage insuffisant ou excessif des bornes à vis lors des phases de mise en service. Ne pas atteindre le couple spécifié de 1,36 Nm peut générer des connexions à haute résistance ou des coupures intermittentes du signal sous variation thermique, tandis que le dépasser risque d'endommager les filetages internes. De plus, si la largeur de la lame de l'outil dépasse 8 mm, cela peut fissurer les barrières plastiques de protection entre les broches, dégradant le chemin de fuite électrique. Assurez-vous que tous les conducteurs sont soigneusement dénudés et bien positionnés sous la pince pour éviter que des brins de cuivre lâches ne touchent les circuits voisins.

Directives d'installation
